Стартер замыкает на массу

Как замкнуть стартер

Авто, двигатель которого не удалось запустить, перестаёт быть средством передвижения, превращаясь в кучу дорогого металлолома. Если это случилось в мороз, то справиться с проблемой можно, «оживив» аккумулятор или запустив мотор методом буксировки. Но в тех случаях, когда стартер никак не откликается на поворот ключа зажигания у машины с исправной батареей в тёплую погоду, самый быстрый способ запуска двигателя – это напрямую замкнуть стартер. Тот водитель, который знает, как это сделать, сможет также воспользоваться этим способом в целях диагностики системы запуска.

Причины неисправности стартера

Если при попытке включения стартер всё же подаёт признаки жизни, например, слышно, как его якорь вращается вхолостую или раздаётся неприятный звук при пробуксовывании обгонной муфты бендикса, то поломка узла носит механический характер. То есть имеет место выход из строя вилки, обгонной муфты или планетарного редуктора (при наличии такового). В таком случае завести машину, если стартер не работает, не удастся. Придётся его снимать и ремонтировать, а запуск осуществлять «с толкача».

Схема автомобильного стартера

Слишком медленная прокрутка маховика служит признаком того, что якорь задевает за статор. Как говорят автомобилисты — «башмачит». Происходит это вследствие износа подшипников скольжения якоря – втулок. Причём если долго эксплуатировать стартер с изношенными втулками, то пластины обмотки якоря, постоянно «цепляющиеся» за статор, начнут смещаться, повредят провода обмотки и произойдёт замыкание. Для того чтобы сузить круг поиска неисправности, когда она связана с нарушением подачи питания, в автосервисах часто применяют такой способ запустить стартер, как замыкание клемм «плюсовых» проводов, подключенных к втягивающему реле. Если попытка не увенчалась успехом, то неисправность следует искать внутри стартера. Её причиной могут быть:

1. Износ или зависание щёток.
2. Обрыв проводки во втягивающем реле.
3. Обрыв обмоток статора или якоря.
4. Обгорание контактов втягивающего реле.

Заработавший в результате такого «прямого включения» стартер станет явным указанием на то, что электрическая цепь нарушена вне узла, то есть возможны такие варианты:

1. Поломка контактной группы замка зажигания.
2. Выход из строя реле включения стартера.
3. Обрыв или замыкание на «массу» плюсовых проводов.
4. Обрыв «массового» провода двигателя или сильное окисление его клемм.

Такой способ запуска годится не только для диагностики, но и может выручить в тех случаях, когда ремонтировать авто нет времени, а ехать всё-таки нужно.

Способы замыкания стартера напрямую

Проводка к стартеру подключается через два контакта, расположенных в крышке втягивающего реле. Провод большого сечения подключен постоянно, даже при выключенном зажигании, так как он соединён напрямую с «плюсовой» клеммой АКБ (на рис. ниже обозначен жёлтой стрелкой). Стартер начинает работать, когда напряжение подаётся на более тонкий провод. При этом втягивающая обмотка перемещает сердечник, который прижимает контактную пластину (красная стрелка) к головкам медных болтов.

Замыкается силовая цепь стартера – второй силовой контакт соединён с обмотками статора и якоря. Якорь начинает вращаться, а параллельно с этим:

1. Подключается удерживающая обмотка реле. Она обеспечивает надёжный контакт и предотвращает «выталкивание» бендикса из зацепления с маховиком.
2. Сердечник через рычаг (вилку) выталкивает бендикс к маховику.

При прекращении подачи питания на контакт 50 удерживающая обмотка «отпускает» сердечник, под воздействием возвратной пружины размыкающий электрическую цепь и выводящий из зацепления бендикс.
При обрыве цепи, подводящей напряжение к выводу 50 стартера, можно замкнуть контакты отвёрткой либо просто металлическим стержнем. Силовая клемма втягивающего реле, к которой напряжение подводится всегда, послужит средством «обхода» штатной проводки. Ток поступит на втягивающую обмотку напрямую, минуя выключатель зажигания и реле.

Замыкание стартера отверткой

В момент включения происходит сильное искрение между отвёрткой и клеммами, но опасаться этого не стоит. Гораздо опаснее соединить плюсовые выводы с «массой». Например, коснувшись одновременно контактов и корпуса стартера или кузова.

На автомобилях, у которых компоновка подкапотного пространства не позволяет таким способом «добраться» до контактов на втягивающем реле, запустить двигатель можно иначе – замкнуть соответствующие контакты реле включения стартера, которое обычно устанавливается на брызговике двигателя или щитке передка.

Сделать это можно двумя способами:

1. Соединить контакты 87 и 30 (на схеме ниже) металлической перемычкой.
2. Сняв крышку реле, вручную нажать на контактную пластинку, имитируя срабатывание катушки.

Электрическая схема стартера

При попытках запустить мотор путём замыкания контактов реле не следует забывать включать зажигание. Иначе не будет работать система искрообразования, а на впрысковых авто также и система питания двигателя.

Стартер слабо крутит двигатель: причины неисправностей АКБ

Поворот ключа зажигания, но вместо бодрого ритма работающего двигателя слышится, что стартер крутит двигатель, как будто сел аккумулятор. Еще одна попытка запустить двигатель. И еще. Стоп: пока аккумулятор действительно не потребовал зарядки, а машина не отправлена на эвакуаторе в сервис, стоит вспомнить о том, как проверить стартер, не снимая с машины, и даже устранить поломку. Чтобы выявить неисправность, придется вспомнить принцип работы и конструкцию стартера.

Узлы и детали конструкции

Функция стартера — для запуска двигателя автомобиля раскрутить его маховик электромотором, создав временный контакт шестеренок. В дальнейшем электромотор выключается, и физический контакт c шестерней маховика разрывается. Находится стартер на корпусе двигателя ближе к АКБ и кабине.

Конструктивно устройство можно разделить на два функциональных блока:

1. Втягивающее реле. При подаче 12 вольт напрямую на управляющий контакт электромагнит втягивает сердечник. Сердечник через рычаг выталкивает бендикс для сцепления шестерни с зубцами маховика. В конечной точке втягивания якорь контактной пластиной через шток замыкает контакт пятаков, обеспечивая прямое подключение электродвигателя к «+» аккумуляторной батареи.
2. Электродвигатель. При подаче напряжения он начинает вращаться, раскручивая через бендикс маховик до рабочих оборотов автомобильного двигателя.

После запуска двигателя ключ возвращают из положения зажигания, обесточивая реле. Реле размыкает контакты, пружина возвращает бендикс в исходное состояние. При запуске электродвигателю требуется несколько десятков ампер тока от аккумулятора. После запуска автомобильного двигателя генератор восстанавливает заряд аккумулятора.

Стартер может иметь неисправности, определяемые по характеру проявления, видимым признакам, показаниям тестера.

Возможные неисправности

В состав стартера входят более 20 деталей. Электродвигатель потребляет от аккумулятора сотни кВт мощности, преобразовывает ее во вращательное движение маховика, преодолевая сопротивление замерзшего зимней ночью автомобильного двигателя. В таком режиме есть чему и отчего ломаться. Как проверить, рабочий ли стартер — есть метод выяснения места поломки в порядке усложнения работ — от диагностики без снятия стартера до его полной разборки.

Низкое бортовое напряжение

Признак неисправности — двигатель завелся, и автомобиль проехал 5−10 километров. При попытках завестись стартер слабо крутит, аккумулятор заряжен перед поездкой. При включении дальнего света фары светят тускло. Убедиться в низком напряжении можно измерив его на клеммах аккумулятора тестером при рабочем положении ключа в замке зажигания и без него.

Вероятные причины:

• генератор не работает;
• разряд аккумулятора через неисправный бортовой электроприбор, в том числе стартер.

Генератор должен питать бортовых потребителей, давать зарядный ток аккумулятору, иначе фары и двигатель будут быстро разряжать аккумулятор. При такой неисправности двигатель при запуске крутится слабо, хотя аккумулятор был заряжен незадолго до поездки. Для проверки можно после запуска двигателя «прикуриванием» отсоединить положительную клемму аккумулятора, при исправном генераторе двигатель будет работать. Проверить другие бортовые устройства можно, не запуская двигатель — поочередно отключать их снимая предохранители, пока тестер на АКБ не покажет повышение напряжения.

Теперь пора заняться проверкой самого стартера.

Качество контактов

Неисправности в электрике вызваны только двумя причинами — или отсутствует нужный контакт, или появился ненужный. Для проверки утечки тока через стартер надо, не снимая его с автомобиля, отключить силовой провод от его клеммы. Если бортовое напряжение поднимется, то стартер неисправен, а почему — надо уточнить после разборки.

Плохие контакты проявят себя нестабильной работой — то втягивающее реле не щелкает при запуске, то скорость вращения электродвигателя меняется. Проверка стартера от аккумулятора поможет выявить наиболее частые неисправности.

Для проверки подачи напряжения на управляющий электрод управления реле убрать ключ зажигания из замка. Не демонтируя стартер, снять плюсовой контакт АКБ и провод с управляющей клеммы втягивающего реле (она не имеет резьбы). Отдельным проводом подключить освобожденный контакт к плюсу АКБ. У работающего реле будет заметный звук срабатывания и бендикс выйдет в рабочее положение.

Если ранее при запуске ключом звука не было, а сейчас появился, нужно устранить неисправность проводки от замка зажигания до стартера. При отсутствии звука следует хорошенько зачистить контакты массы на корпусе и клемму управляющего реле. Если после чистки звук не появился — «виновато» втягивающее реле.

По частоте случаев поломки блока втягивающего реле встречается реже, чем плохие контакты. Для проверки потребуется демонтировать весь стартер, снять крышку реле. Поломка проявляется отсутствием характерного щелчка втягиваемого якоря при включении зажигания. Визуально шестерня бендикса не будет выходить в рабочее положение до упора в ограничитель.

Для всех последующих проверок корпус стартера следует закрепить в тисках на верстаке, так как реакцией на подачу электроэнергии будет сильнейший вращательный момент, при котором удержать его в руках весьма сложно.

Диагностика узла состоит из проверок:

Сжав и зафиксировав пружину рычага, надо попробовать двигать якорь по линии его хода. Он должен перемещаться свободно. Возможные отложения грязи следует отмыть до беспрепятственного перемещения. При физической деформации лучше брать новый якорь или реле полностью.

Рычаг может заклинить в местах соединений с якорем, кронштейном или поводковой муфтой в результате попадания грязи, износа металла в местах трения. Значит, требуется очистить грязь, отшлифовать царапины или поменять изношенную деталь узла.

Обмотки реле проверяются тестером. У исправной обмотки сопротивление между управляющим контактом и корпусом тестер покажет порядка 1,5 Ом. Диагностировать межвитковое замыкание реле в домашних условиях невозможно, поэтому, если все проверки прошли успешно, но при подаче на реле +12 В не происходит втягивания якоря, реле следует заменить.

Шестерня может изнашиваться, особенно на концах зубьев. Восстановлению шестерня не подлежит. Следует заменить бендикс.

Узел электродвигателя

Неисправность проявляется щелчком реле и полным выходом бендикса, однако вращение шестерни не начинается или может идти рывками, медленно, со слабым вращательным моментом.

Не разбирая и даже не снимая, можно выяснить работоспособность контактных пятаков. Для этого сначала следует обесточить бортовую сеть и подключить плюс АКБ к тому проводу стартера, который от резьбовой клеммы уходит внутрь корпуса. Если двигатель стал вращаться намного быстрее, для ремонта стартер нужно снять, разобрать реле и зачистить контакты пятаков и контактной пластины.

Для выяснения других неисправностей электродвигатель надо разбирать и проверить состояние:

Неисправность, при которой требуется замена щеток, определяется их внешним видом — по высокой изношенности, когда усилие и длина хода пружин недостаточны для надежного контакта с коллектором. Возможно, что щетки просто загрязнены — промывка решит проблему. Обязательно следует измерить отсутствие проводимости между каждой щеткой и корпусом, в этом случае деталь придется менять.

Коллектор, непосредственно контактирующий со щетками во время вращения, может иметь недопустимый износ или загрязнение. Но иногда неисправность имеет характер перемыкания близких ламелей проводящим материалом — металлическая или угольная пыль. Для ремонта следует прочистить зазоры между ламелями, измерить сопротивления каждой поры соседних контактов.

Если контакт между ламелями не исчезает, электродвигатель придется менять.

Обмотки ротора проверяются тестером на обрыв, отсутствие контакта с соседними обмотками или с корпусом. Труднее проверить межвитковое замыкание обмотки — нужен специальный прибор. Даже выявив неисправность обмотки, устранить ее в домашних условиях — работа, которая под силу только специалисту.

Вращение ротора электродвигателя возможно только на незаклиненных подшипниках, удерживающих его ось. Если для вращения ротора рукой требуется усилие или ощущается неравномерность движения, слышны щелчки — подшипники вышли из строя. Можно попробовать промыть их и заменить смазку, но их износ проявит себя в ближайшее время. Лучше сразу поставить новые, а если условия не позволяют — заменить узел полностью.

Совет автовладельцу

Почистить все внешние контакты стартера следует до проверки, поскольку это довольно частая неисправность, и снимать его с двигателя не надо.

Даже первичная проверка стартера без снятия его с автомобиля обычно указывает на поломку, снижая время ремонта, уменьшая расходы и не занимая много времени.

После поворота ключа зажигания стартер не работает

В процессе эксплуатации транспортных средств независимо от типа установленного двигателя распространенной неисправностью является отказ стартера, в результате чего не получается запустить мотор после включения зажигания. Другими словами, стартер автомобиля не реагирует на поворот ключа в замке зажигания. В таких ситуациях после поворота ключа вместо прокручивания коленвала ДВС стартер полностью молчит, жужжит или издает щелчки, но не крутит двигатель. Далее мы рассмотрим основные неисправности, когда стартер никак не реагирует на поворот ключа в замке зажигания, а также другие причины, которые могут вызывать неработоспособность стартера.

Почему стартер не работает

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ и предназначен для запуска бензинового или дизельного мотора. По этой причине данному устройству свойственны как механические поломки, так и проблемы в электрических силовых цепях или неполадки в области контактов. Если стартер автомобиля не реагирует на поворот ключа в замке зажигания и не издает звуков (при определенных проблемах стартер щелкает или жужжит), тогда проверку следует начать со следующего:

• определить полноту заряда аккумуляторной батареи (АКБ);
• произвести диагностику контактной группы замка зажигания;
• осуществить проверку тягового реле (втягивающего)
• проверить работоспособность бендикса и самого стартера;

Контактную группу замка зажигания можно проверить очень быстро. Для этого достаточно вставить ключ и включить зажигание. Загорание лампочек на приборной панели четко укажет на то, что контактная группа находится в рабочем состоянии, то есть искать неполадки в замке зажигания следует только в том случае, если на приборной панели указанные лампочки после поворота ключа не горят.

В случае с подозрением на АКБ будет достаточно включить габариты или фары, после чего оценить горение лампочек на приборной панели и т.д. Если указанные энергопотребители горят очень тускло или вовсе не включаются, тогда высока вероятность глубокого разряда аккумулятора. Также следует проверить клеммы АКБ и крепление «массы» к кузову или двигателю. Недостаточный контакт или его отсутствие на клеммах или на проводе «массы» приведет к серьезным утечкам тока. Другими словами, стартеру не будет хватать питания от аккумулятора для запуска двигателя.

Чтобы проверить аккумулятор на автомобиле своими руками нужно снять минусовую клемму, после чего мультиметром замеряется напряжение на выходах АКБ. Показатель ниже 9В будет означать, что аккумулятор разряжен и его необходимо зарядить.

Присутствие характерных щелчков стартера при попытке запуска двигателя, которые также сопровождаются заметным снижением яркости или полным затуханием лампочек на приборной панели, говорит о том, что щелкает втягивающее реле. Указанное реле может щелкать как в случае с разряженным аккумулятором, так и в результате неисправностей самого втягивающего или стартера.

Другие причины, по которым стартер может не реагировать на включение зажигания

В отдельных случаях отмечаются сбои в работе автомобильных противоугонных систем (автосигнализаций, иммобилайзеров). Такие системы попросту блокируют подачу электрического тока на стартер после снятия режима охраны. При этом диагностика показывает полную работоспособность АКБ, силовых контактов и других элементов электрооборудования, которые задействованы при запуске мотора от стартера. Для точного определения необходимо напрямую подать питание от аккумулятора на стартер, то есть в обход других систем. Если стартер работает, тогда высока вероятность выхода из строя противоугонной системы или имммобилайзера автомобиля.

Следующим элементом для проверки является втягивающее реле. При его поломке стартер может:

• полностью молчать, то есть не издавать никаких звуков после поворота ключа в положение «старт»;
• жужжать и прокручиваться, но не крутить двигатель;
• многоразово или однократно щелкать без прокрутки коленвала;

Бендикс и втягивающее

Указанные выше симптомы укажут на то, что неисправность локализуется во втягивающее реле или бендикс не входит в зацепление с маховиком. Отметим, что в случае с бендиксом более характерным признаком является то, что стартер хрустит и не крутит двигатель. Также распространенным признаком поломки стартера является то, что стартер жужжит, но не крутит двигатель.

Для проверки тягового реле следует осуществить подачу напряжения с АКБ на силовую клемму реле. Если двигатель начнет прокручиваться, тогда очевидна неисправность втягивающего стартера. Частой поломкой является подгорание пятаков контактов. Для устранения понадобится осуществить снятие реле для зачистки пятаков. После зачистки необходимо все равно быть готовым к скорой замене тягового реле, так как в заводских условиях контактные пятаки покрываются особой защитой, которая противостоит подгоранию в процессе эксплуатации. Зачистка будет означать, что указанный слой снимается, в результате чего сложно предугадать момент повторного подгорания пятаков втягивающего.

Теперь обратим внимание на бендикс стартера. Бендикс представляет собой шестеренку, через которую крутящий момент от электромотора стартера передается на маховик. Бендикс установлен на едином валу с ротором стартера. Для лучшего понимания необходимо понимать, как работает стартер. Принцип работы заключается в том, что после поворота ключа зажигания в положение «пуск» происходит подача тока на втягивающее реле. Втягивающее передает напряжение на обмотку стартера, в результате чего происходит зацепление бендикса (шестерни) с венцом маховика (венцовая шестерня маховика). Другими словами, происходит совмещение двух шестерен для передачи крутящего момента стартера на маховик.

Износ шестерни бендикса означает, что нормального соединения с венцом маховика не происходит. По этой причине может быть слышен треск во время запуска мотора, а также стартер может свободно крутиться без зацепления и жужжать. Аналогичная ситуация возникает в том случае, если сильно изношены зубья венца маховика. Ремонт предполагает разбор стартера для замены бендикса и/или снятие трансмиссии для замены маховика. Чтобы самостоятельно проверить бендикс, понадобится замкнуть два силовых контакта на тяговом реле. Электрический ток пойдет в обход реле, что позволит определить вращение стартера. В том случае, если стартер легко вращается и жужжит, следует проверять качество зацепления бендикса с маховиком.

Втулки стартера

Частой поломкой также является неисправность втулок стартера. Втулки стартера (подшипники стартера) находятся в передней и задней части устройства. Указанные подшипники необходимы для вращения вала стартера. В результате износа подшипников вала стартера тяговое реле щелкает, но стартер не крутится сам и не прокручивает двигатель. Такая неисправность заключается в следующем:

• вал стартера не занимает правильного расположения по оси;
• также происходит замыкание первичной и вторичной обмотки;

Подобная ситуация может привести к тому, что обмотки выгорают, силовые провода плавятся. Иногда возникает короткое замыкание в электроцепях автомобиля, которое вызывает возгорание. В том случае, когда стартер щелкает, но сам не крутится, нельзя длительно удерживать ключ в положении «старт». Рекомендуется осуществить несколько кратковременных попыток запуска, так как есть шанс, что вал сможет вернуться на свое место.

Если стартер не крутит на горячую или плохо крутит двигатель после прогрева, тогда необходимо:

• проверить АКБ, клеммы аккумулятора и силовые контакты. Если аккумулятор исправен и перед поездкой был 100% заряжен, но после разрядился, тогда следует проверить реле регулятор генератора, ремень генератора, натяжной ролик и сам генератор. Это позволит исключить разряд аккумулятора и его последующий недозаряд в движении;
• затем следует уделить внимание системе зажигания и системе топливоподачи, проверить свечи зажигания. Отсутствие замечаний к работе указанных систем, которое сопровождается тем, что плохо крутит стартер при заряженном аккумуляторе, укажет на неисправность стартера.

Обратите внимание, устройство сильно нагревается вместе с мотором в подкапотном пространстве. Нагрев стартера приводит к тому, что происходит тепловое расширение определенных элементов внутри устройства. После ремонта стартера и замены втулок указанное расширение происходит с подшипниками стартера. Ошибка при подборе нужных размеров втулок может приводить к подклиниванию вала, в результате чего стартер не крутится или крутится очень вяло на прогретом моторе.

Щетки и обмотка стартера

Так как стартер является электромотором, электродвигатель работает во время подачи напряжения на первичную обмотку от аккумулятора через щетки. Щетки выполнены из графита, в результате чего они стираются за довольно короткий промежуток времени.

Достаточно распространена схема, когда по достижении критического износа щеток стартера электричество не подается на втягивающее реле. В этом случае после поворота ключа зажигания стартер никак не будет реагировать, то есть водитель не услышит жужжания электромотора или щелчков тягового реле стартера. Для ремонта потребуется осуществить разбор стартер, после чего необходимо осмотреть щетки, которые могут отработать свой ресурс и требовать замены.

Подводя итоги хотлось бы отметить, что стартер можно крутить не более 5-10 сек, после чего обязательна пауза на 1-3 мин. Игнорирование этого правила приводит к тому, что неопытные водители умудряются посадить АКБ и быстро спалить полностью исправный стартер в том случае, если мотор долго не заводится. В подобной ситуации стартер зачастую необходимо менять, так как качественно перемотать сгоревшие обмотки стартера по цене выходит не намного дешевле, чем купить новый стартер.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками.

Почему двигатель может не заводиться при низких температурах: возможные причины и неисправности. Как правильно запускать промерзший мотор после стоянки.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Замыкаем стартер напрямую отвёрткой (видео внутри)

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую. Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте. В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Подробное видео о том, как замкнуть стартер отвёрткой

Схема, теория и практика

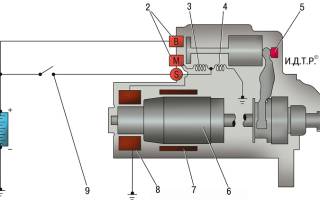

Посмотрим, как выглядит схема соединений любого электрического стартера. На контакт B напряжение подаётся постоянно.

Стартер и его внешние цепи

На схеме мы видим три «плюсовых» контакта и один минусовой (8), который всегда соединён с корпусом. Что надо замыкать:

1. Перед тем, как замкнуть стартер, найдите клемму S. Часто она изготовлена в виде лепестка;
2. Как отличить контакты B и M: на первом будет присутствовать потенциал «+12»;
3. Замыкать надо контакт B с клеммой S. Что делается кратковременно и после включения «нейтрали»;
4. Замыкать контактыM и B нельзя.

От теории переходим к практике. На автомобиле ВАЗ-2114 всё выглядит просто.

Втягивающее реле ВАЗ-2114

Клемма B здесь закрыта резиночкой, а лепесток S контачит с клеммой в пластике. Пластиковый штекер перед «замыканием» снимают.

Замыкание контакта стартера отвёрткой

Убедитесь, что металл отвёртки при замыкании не будет касаться корпуса реле. Иначе контакт «+» мы просто замкнём на «массу» (опасно). Все работы проводят с включенным зажиганием.

• B – Bold, «толстый» провод;
• M – Мотор (электромотор);
• S – Start.

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Под днищем Рено Меган 2

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Мы собираемся замкнуть стартер отвёрткой, но в точках соединения, где пойдёт ток, она может «прикипеть». В этом случае без лишней паники снимают клемму «минус» с АКБ.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Выводы

Ещё раз посмотрим на схему 1. Если ключ не переведён к метке Start, клемма S «висит в воздухе». Это выполнено для любых авто, пусть даже в схеме есть добавочное реле. И значит, отключать штатный провод от клеммы S будет не обязательно… А в случае с ВАЗом отключение проводят затем, чтобы получить доступ к клемме.

Сняли фильтр, отключили штекер, пробуем замкнуть…

Если фильтр двигателя снять нельзя или доступ перекрыт аккумулятором, делаем иначе – используем только заводную ручку.

Замыкать контакты лучше не отвёрткой, а любым гаечным ключом (см. фото). Желательно, чтобы рукоятка была изолированной.

Напряжение «12 Вольт» не опасно, но результатом ошибок могут стать сгоревшие предохранители. Успехов.

Для тех, кто понял не всё: фильтр надо снимать с креплений, но не с «гофры». Корпус фильтра помещается на АКБ.
