Карданчик рулевой рейки калина

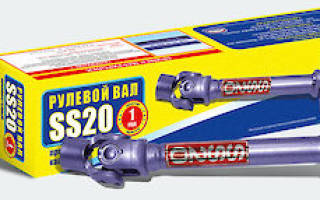

Рулевой вал SS20 для ВАЗ (карданный вал промежуточный)

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Поделись с друзьями

Применяемость

• ВАЗ 2113-2115
• ВАЗ 2110-2112
• ВАЗ 1117-1119 (ЛАДА Калина)
• ВАЗ 2190-2191 (ЛАДА Гранта)
• ВАЗ 2192, 2194 (ЛАДА Калина 2)
• Datsun mi-DO, Datsun on-DO
• ВАЗ 2170-2172 (Лада Приора с ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

• бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
• легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
• упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

• для моделей ЛАДА Приора, ЛАДА Калина и ЛАДА Гранта это две модификации: первый вал с цельносварной конструкцией и модификация с разъемом в центральной части — вал составной конструкции.
• для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость.

Вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

Вал составной конструкции легко устанавливается на автомобиль, и не требует снятия рулевой рейки. Это исключает необходимость использования подъемников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

Маркировка

Покупайте продукцию SS20 в нашем интернет-магазине или в магазинах вашего города.

Как поменять рулевой карданчик на калине

И снова классика Калины. Досаждал стук в рулевом управлении при езде по мелким неровностям. По неопытности спутал бы его со стуком рулевой рейки. С рейкой мы уже хорошо знакомы. Остаётся карданчик рулевого вала. Диагностика проста: одной рукой держим карданчик, другой крутим руль. Люфт ощутим сразу. В моём случае люфт в нижнем карданчике.

За новый карданчик в магазине запросили аж 1,5 тыщи целковых! Да ещё его хрен найдёшь в магазинах. Начитавшись Драйва тут и тут решил доработать карданчик кардинально с помощью капролактана. Заказал токарю втулки по чертежу выполненному пользователем livFeniX , который просил чертёж не выкладывать. Предполагаю нанотехнологии))). Любопытствующим писать ему в личку.

Крестовина рулевого вала – это важнейший элемент управления автомобиля, от которого зависит не только управляемость транспортного средства, но и жизни находящихся в салоне пассажиров. Замена крестовины рулевого вала делается большинством автолюбителей, чей автомобиль проехал более 100 тыс. километров.

Конструкция крестовины

Механизм крестовины рулевого вала выполняет транспортно-направляющую функцию и создана для передачи момента вращения колеса на шестеренку реечного узла. Передачу вращающего момента осуществляет карданчик рулевого вала, к которому и крепиться крестовина. Во многих моделях современных автомобилей крестовина выполняет одну и ту же функцию и обладает похожей формой. Сама крестовина состоит из четырех одинаковых выступов, каждый из которых снабжен подшипниками игольчатого типа. Все элементы крестовины изготавливаются из высокопрочной стали и должны выдерживать высокие нагрузки.

Признаки износа крестовины

Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.

Первые признаки износа крестовины проявляются в виде:

• наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
• запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
• увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
• неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
• явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.

Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.

Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.

Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.

Поменять своими руками или отдать машину в СТО?

Этот вопрос волнует большое число автолюбителей и точного ответа на него нет. В российских автомобилях несложное и понятное рулевое управление, но в иномарках сложнее, хотя процесс один и тот же. Замена крестовины рулевого вала не самая простая процедура, если нет уверенности в своих силах, лучше доверить ремонт профессионалам.

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

1. Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
2. Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
3. Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
4. Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
5. Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
6. Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
7. Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
8. При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
9. Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
10. Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Конечная процедура сборки не отличается от разбора – главное сохранить порядок. Итак, мы произвели замену крестовины рулевого вала, если все сделано верно – то управляемость будет лучше отзываться на Ваши усилия.

Давно нечего не писал, так как был занят стройкой и это время почти нечего не делал с машиной, только поменял тормозной цилиндрик задний и тросик ручника, а то он совсем закис и ручник пропал как не тяни.
Карданчик уже давно гремел, а сейчас грохот стал совсем невыносимым да еще люфт руля стал как у Камаза. Менять решил на цельный от ТАЯ (Технология от А до Я)

и не потому что он супер пупер, а так как я не крутил родной все равно оставался люфт в соединении двух половинок родного.
Выставил руль ровно, сделал метки на рейке и на руле,

разъединил две половинки родного, для этого раскрутил болт, который их держал и стучал молотком по ним, пока они не разъединились и снял их отдельно друг от друга.

Затем снял все пластик около рулевой вала с ЭУР,

далее ослабил крепления рулевой вала, снимать его не стал а только подал его вверх этого хвалило,

для того чтобы одеть новый на место, зажимные части вала немного развел по сторонам, для этого вставил зубило и пару раз ударил,

и без проблем поставил на место, а вот в крутить болтики оказалось проблемно, пришлось стягивать струбциной со стороны рулевой рейки и тогда болтик в крутился,

а с другой стороны подлезть струбциной не получилось, пришлось со стороны где была резьба рассверлить отверстие

и вставить болт с гайкой от старого карданчика (там они с гайками, а в новом резьба нарезана в теле карданчика и болты без гаек).

Все затянул и поставил на свои места и поехал.
Что могу сказать по ощущениям это просто кайф, давно в этой части машины не было такой тишины, рулевое управление стало очень собранным, кочки не чувствуются вообще и рулиться стало намного легче и мягче, я очень доволен проделанной работой. Я не хочу сказать что родной совсем был плохой, но небольшой люфт в соединительной части был всегда, даже к отцу в калину залез проверить, у него тоже люфт, но при этом не гремит.

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

1. Головка с воротком или обычный на 10
2. Ключ на 13 (головка будет удобнее всего)
3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Вал карданный рулевого управления калина какой лучше. Ремонт по гарантии! Подрулевой карданчик замена

Всем привет!
Давненько ничего не писал сюда. Был в отпуске, дела появились сразу. Поэтому буду постепенно добавлять новые записи.

Месяц назад готовился к поездке в Екатеринбург, надо сначала осмотреть машину, что бы всё в порядке было. Была у меня проблема одна, при повороте руля появлялся треск и било в пол пассажиру справа. После визуального осмотра, выявил причину: Промежуточный рулевой вал. Он просто лопнул, а точнее лопнуло место крепления с валом с рулевой рейки.

Вообщем, идём по порядку. Прикупил я рулевой вал и карданчик (шло комплектом). Обыскал пол города точно, нигде нету. Официалы отказались заказывать ссылаясь на отсутствие товара в базе. Чисто случайно решил заехать в магазин “Автопластмассы”, там любезно согласились заказать из Тольятти. Прождал неделю и не зря, пришла деталь. Далее еду в гараж к братишке для совместной работы над своими машинами))

Что бы добраться до вала, нужно убрать (отогнуть) усилитель руля

Откручиваем болты, вытаскиваем шлейфы

Собственно добрались до цели

В различных позах Лотоса, Камасутры и прочих культур, у меня получилось вытащить вал и карданчик с учётом ограниченного движения рук

Как только я его снял, он тут же начал рассыпаться. Хорошо что в движении не разволился

Вот она, новая деталь

Вот это крепление у меня лопнуло, ровно пополам

Примеряю купленную деталь с оригинально, а она длинней! Она просто не влазит под руль

С хорошим матом, пришла идея как можно решить данную проблему. Братишка позвонил дяде и рванули к нему на доработку. Болгарка и умелые руки сделали своё дело. Обрезали и выточили пазы под крепления, поехали примерять. О чудо! Всё подошло и держится до сих пор. Единственное, руль закрепил не ровно, градуса на 4-5 правее нормы. Пока не стал переделывать.

Ну и напоследок, в поездке заметил, что как бы я не ехал, 110, 130 или 150 км/час, расход при удержании скорости составляет 8.6 литров на 100 км.

Не вините за качество, некогда было фотографировать

Всем спасибо и удачи на дорогах!

Доброго времени суток!

Со временем при езде появился стук (признаки карданчика или рулевая). При люфтации руля слышен характерный стук в оси соединяющей руль с рейкой. Первым делом открыл капот, подергал за “ус” рулевой – нет люфта, сел в авто, полюфтил рулем, предварительно нащупав другой рукой карданчик (там их 2, я держался за середину, где они между собой соединяются) и вот отсюда и идет сильная вибрация. Есть люфт верхнего карданчика!
На кочках бьет очень сильно (в руль не отдает). Еще подозрения были на подвеску (ездил в сервис оказалось все в поряде). Поехал в наш “дорогой и любимый” автосалон Сура-Лада в сервис по гарантии.

Со второго раза и то через знакомого мне все-таки удалось заказать эту деталь. Инженер предупредил – ППЦ какая трудоемкая работа!
Прошло 2 недели и о чудо запчасть на складе.

Приехал в срок и время, на которое записался. К моему удивлению уже была очередь из авто типа калина, гранта, четырки. Приехав к 9 утра мою машину загнали в бокс в 10. Прождал еще пару якобы срочных ремонтов и вот дело до меня дошло.

11:35 начали разбирать мою машину. Слесарь узнав что нужно менять начал во все горло кричать, мол я не хочу ничего делать, я лучше что то другое сделаю и прочее. В общем я удивился, так почему так не хотят менять этот карданчак. В итоге слесарь решил отделаться малой кровью и поменять только нижнюю часть, так как она меняется не так сложно (как потом узнал я).

Если считать, что слесарь начал работу в 11:30, то к 12:30 он наконец ее закончил. Начал проверять, получилось, что руль начал скрипеть при повороте на полтора оборота и стук усилился. Услышав от меня, что я на такой “полуремонт” не согласен началась паника у слесаря. Он кричит, что мол иди к начальству я ничего не сделаю тут. Я то явно вижу, что чувак просто НЕ хочет менять верхний. Пошел к инженеру (ждал, когда с обеда придет до 13:15), сказал, мол работой не доволен я и пусть меняет полностью, а не половину.
К тому времени пока ходил, авто уже ожидало меня на улице, ни заказ-наряда, никаких бумажек о выполненной работе. Инженер пошел на встречу и все-таки дал указание доделать машину.
Далее подробно писать не буду. Я лично стоял над душой слесаря (проконтролировать чтобы замена была произведена). Работа и правда оказалась ну очень трудоемкая, ведь пришлось снимать руль, ЭУР, и прочее. Вот фото как это выглядело.

› 37. Япона мать давай досвиданья! Или втулим карданчик рулевого вала.

Всем доброго времени суток.
И вновь классика Калины и не только её – стук карданчика рулевого вала.
Я уже пытался завтулить карданчик на своей Калине , но тогда меня смутило то, что завтуленный карданчик становился на мой взгляд излишне тугим и я в итоге поставил крестовину от Тойоты. В итоге японская крестовина застучала спустя 1000 км. Так и ездил до сей поры. В общем добрались руки до кардана. Решил завтулить обе крестовины т.к. ещё по зиме завтулил этими же втулками карданчик на Калине DimoN55RegioN эксплуатирующего её в режиме такси. Втулки показали себя весьма достойно, гораздо надёжнее чем кардан ТАЯ который у DimoN55RegioN прошёл тыщ 15 всего и благополучно загромыхал.
И так, чтобы снять кардан полностью на авто с ЭУР Мандо необходимо опустить блок управления ЭУР вниз. Для этого надо открутить нижнюю пластиковую планку под рулевой колонкой. У кого Махачкалинский ЭУР тем проще, доступ к кардану открыт всегда.

Всё бы ничего, но просто выкрутить саморезы оказалось недостаточно. на планке есть один хитрый штырь который не даёт её снять без снятия корпуса рулевой колонки. В итоге пришлось раскручивать и её.
Блок управления ЭУР держится на двух винтах. Откручиваем их, отсоединяем разъёмы и опускаем мозги ЭУР вниз.
Ну а дальше ключ на 13, толстая отвёртка и мы снимаем кардан. Рекомендую перед снятием кардана пометить чем либо взаимное положение кардана и рейки с рулевой колонкой. Это облегчит дальнейшую сборку и избавит от необходимости перекидывать рулевое колесо по шлицам.
Как выбить подшипники я писал в прошлый раз . Вкратце повторюсь. Тонким зубилом срубаем керновку и держа в руке карданчик увесистым молотком бьём под подшипник пока он не выйдет. На фото видно куда наносились удары. Перед разборкой рекомендую запомнить взаимное положение вилок кардана, что так же облегчит последующую сборку.
Из любопытства промерил микрометром шейки крестовин. Заметил что на японокрестовине шейки имеют один диаметр по всей длине 10,03 мм в то время как родная крестовина имеет слабовыраженную конусность шеек от 10,02 до 10,04 мм.
Собираем кардан на втулках с применением моей любимой смазки ШРУС Римет. Замечу что смазка эта отлично показала себя на практике, смазанные ей натяжной ролик ремня генератора и рулевая рейка благополучно бегают по сей день.
Стоит эта смазка в Ашане 80 р. за тюбик 140 г.
Кернить втулки не надо. Никуда они не вылезут если выдержаны правильные размеры при их изготовлении. . Керним в обязательном порядке. Без керновки через продолжительный пробег возможно выползание втулок из вилок крестовин
На Д2 гуляет чертёж втулок с кривыми размерами. Если соберётесь точить сами то внешний диаметр втулки делайте 16,15 – 16,18 мм, внутренний диаметр 10,05 – 10,06 мм. Длина втулки 10 мм. Материал капролактан. Освою Компас добавлю эскиз. хотя что тут рисовать, размеры я дал, они выверены нашими совместными усилиями с Сергеем LordRaven . Да, кому нужны втулки обращайтесь к нему сюда . Ресурсные испытания в режиме такси втулки выдержали, кардан ТАЯ нет. Стоимость ТАЯ равнозначна стоимости втулок на пять карданов.
Эффект от завтуливания превзошёл все мои ожидания. Это просто пять раз “Вау!”))). Пропали стуки и люфты в рулевом. Пропал эффект умирающих сайлентблоков. Моя подвеска Калина Кросс заиграла новыми красками. Вот сколько всего зависит от одного маленького кардана. Рекомендую всем при пробеге свыше 30 т.км втулить кардан не раздумывая. Мы просто привыкаем ездить с люфтом в рулевом и не обращаем на него внимания. А разбивает кардан к пробегу 30 т.км абсолютно у всех.
Следующий в очереди на завтуливание стучащий кардан с Калины
