История ВАЗ 2121

Автомобиль ВАЗ-2121 “Нива” – конструкторская разработка АО “АВТОВАЗ”. Выпускается с 1977 года. Это автомобиль для езды по бездорожью, путешествий в труднодоступные места, поездок на охоту и рыбалку. Складывающееся заднее сиденье позволяет размещать и перевозить различные грузы. Разъем двери багажника по уровню пола обеспечивает удобство погрузки и выгрузки.

“Нива” — автомобиль повышенной проходимости с постоянным неотключаемым приводом всех колес (у внедорожников до “Нивы” такой был только у “Рейндж Ровера”) с межосевым блокируемым дифференциалом и раздаточной коробкой с понижающим рядом. Автомобиль обладал очень прогрессивной конструкцией, сочетавшей отличные внедорожные качества с комфортом легкового автомобиля, и практически не имел на то время аналогов. Успешно экспортировался во многие страны. Автомобиль стал одним из первых представителей так популярных нынче “паркетных” внедорожников.

Кузов – цельнометаллический, несущий, трехдверный, оборудован ремнями безопасности. Передние сиденья – с подголовниками, регулируются по длине и наклону спинок, откидываются вперед. Заднее складывается для увеличения багажного отделения. По заказу автомобиль комплектуется задним стеклом с электрообогревом, очистителем и омывателем заднего стекла.

Еще одной особенностью этой уникальной машины было использование узлов легковых машин. Так, ее двигатель был создан на базе 2106, коробка передач и задний мост также заимствованы от этой машины. Несмотря на это, “Нива” обладает уникальной для такой машины проходимостью.

На автомобиль устанавливалась 4-ступенчатая коробка передач с синхронизаторами на передачах переднего хода, либо 5-ступенчатая коробка передач. Раздаточная коробка – двухступенчатая, с межосевым дифференциалом, имеющим принудительную блокировку. Карданная передача состоит из промежуточного карданного вала (соединяет коробку передач с раздаточной коробкой) и карданных валов привода переднего и заднего мостов.

Передняя подвеска независимая, на поперечных качающихся рычагах, с цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости. Задняя – зависимая, с цилиндрическими пружинами, гидравлическими амортизаторами, четырьмя продольными и одной поперечной штангами.

С момента начала производства выпускались модификации с рядным четырехцилиндровым карбюраторным бензиновым двигателем объемом 1,6л (ВАЗ-21210). Появившаяся позже модификация 21211 с мотором 1,3 успеха не имела.

В результате модернизации 1993 года, на свет появилась новая модель “Тайга”, которой был присвоен индекс “ВАЗ-21213”. Это четырехместный легковой автомобиль повышенной проходимости с постоянным неотключаемым приводом всех колес. Со своей предшественницей “Нивой” эти модели похожи как сестренки-близняшки. Трудно поверить, что между этими модификациями 16 лет. В течении этих лет завод не вносил почти никаких изменений в конструкцию 2121. Да и осуществленные в 21213 изменения “тянут” скорее на косметические.

Внешне новая машина отличается измененной задней частью кузова. У 21213-ой “длинная”, до бампера третья дверь и новые задние фанари. Грузить что-либо в багажный отсек стало гораздо проще. С задней двери исчез замок, который постоянно забивался грязью. Открыть ее можно только из салона. Правда, расположение рукоятки, открывающей багажник, под локтем заднего левого пассажира удачным назвать трудно: действовать приходится “на ощупь”. А заполнить багажник мелкими предметами до полки не удастся – “длинная” дверь делает 213 немножко “самосвалом”. Бампера теперь красят в светлосерый цвет, что практичнее, чем прежний неокрашенный алюминий.

В салоне новая панель, новые сиденья, новые облицовки. Панель приборов теперь “а-ля”-21083. Только вот блик от нее ночью подсвечивает ветровое стекло. Новые сиденья тоже сделаны по образу и подобию “восьмых”. Они удобнее и современнее прежних. А вот механизм, который для прохода заднего пассажира откидывает спинку и сдвигает сиденье вперед, не надежен – через полсотни срабатываний он выходит из строя, из-за появившихся перекосов, спинка не желает вставать на место. Пластмассовые панели задних боковин скрипят и проминаются от легкого нажатия. Зато теперь рядом с левым задним пассажиром в боковине есть карман – в нем можно храниь тряпку или еще что нибудь.

Двигатель тоже обновлен. Рабочий объем увеличен до 1700 см. Применены бесконтактная система зажигания и карбюратор типа “Солекс” – опять же “а-ля” “восьмерка”. Невидимое, но очень серьезное усовершенствование – новая форма камеры сгорания. Доработка мотора вместе с изменениями в трансмиссии позволили заметно снизить расход топлива.

В трансмиссии новой машины пятиступенчатая коробка передач и главные передачи с передаточным числом 3,9. Применены усиленные крестовины (к сожалению это не означает более долговечные). Изменился их размер и появились пресс-масленки для смазки. В приводе раздаточной коробки – ШРУС. Цель его установки – снизить вибрации и шум трансмиссии.

В тормозной системе применены вакуумный усилитель и главный цилиндр от “восьмерки”. Усилие на педали уменьшилось, но колесо теперь лежит “вверх ногами” и положить в него уже ничего нельзя. Кроме этого неимоверно усложнилась процедура регулировки рулевого редуктора – теперь подлезть к нему можно только кривой отверткой. В системе выпуска – новые глушители. Корпуса их не сварные, а завальцованные, как у машин “восьмого” семейства.

Для внешнего рынка выпускалась модификация ВАЗ-21214 с центральным впрыском топлива. В варианте исполнения “стандарт” – ВАЗ-21214-00. Этот автомобиль – конструкторская разработка АО “АВТОВАЗ” с постоянным неотключаемым приводом всех колес с межосевым блокируемым дифференциалом и раздаточной коробкой с понижающим рядом..

В модельный ряд АО “АВТОВАЗ” также входила временно выпускавшаяся переходная модификация 21219 – сочетание старого кузова 2121 и двигателя с трансмиссией 21213. По заказу автомобили могут оснащаться дизельным двигателем Peugeot рабочим объемом 1,9л (ВАЗ-21215).

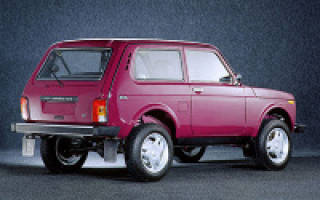

Трёхдверная Lada 4×4 (ВАЗ-2121)

Обзор ВАЗ 2121 (21214М) и фотографии. Технические характеристики 3-х дверной Лада 4х4 (Нива) и цены.

Культовый советский и российский внедорожник ВАЗ 2121 «Нива», известный с 2006 года как Lada 4×4, встал на конвейер 5 апреля 1977 года и серийно производится до сих пор. За это время автомобиль претерпел несколько модернизаций, однако от начальной концепции недорогой и сугубо утилитарной машины уйти так и не смог. Но может это и к лучшему, ведь именно за эти качества «Нива» и полюбилась россиянам и продолжает пользоваться спросом и сейчас.

Трехдверная Lada 4×4 имеет простой внешний вид, который начисто лишен каких-либо дизайнерских изысков. Сущность автомобиля проявляется моментально – этакий небольшой внедорожник с «квадратными» формами, круглой оптикой головного света, компактными задними фонарями, небольшими и практичными бамперами, а также солидным дорожным просветом, готовый сходу штурмовать бездорожье. Но все-таки выглядит «Нива» морально устаревшей. Поэтому ни большие зеркала, позаимствованные у Chevrolet Niva, ни дневные ходовые огни (к сожалению, не светодиодные), расположенные в «надфарниках» и загорающиеся при включении зажигания, не способны осовременить машину.

Ну а теперь о конкретных цифрах. При снаряженной массе 1210 кг, длина трехдверной Lada 4×4 насчитывает 3720 мм, в то время как в высоту и ширину автомобиль простилается на 1640 и 1680 мм соответственно. Ширина передней колеи у «Нивы» составляет 1430 мм, задней – на 30 мм меньше. Благодаря небольшой колесной базе (2200 мм), солидному дорожному просвету (220 мм) и коротким свесам она отлично приспособлена для поездок за пределами дорог.

Внутри российского внедорожника все старомодно и бесхитростно, но ведь дизайн интерьера не столь важен для сугубо утилитарной модели. Салон автомобиля выполнен из дешевых и дубовых пластиков, хотя сиденья обшиты достаточно приятной тканью. Сборка заметно хромает, о чем свидетельствуют зазоры между деталями и дребезжания со сверчками, которые имеют место быть во время движения.

Интерьер Lada 4×4 родом из прошлого века. Приборная панель позаимствована у Samara-2, отличается она неплохой информативностью, а показания отменно считываются практически при любых условиях. Для центральной панели можно применить такой термин, как минимализм. Кроме дефлекторов и «ползунков» системы вентиляции и отопления да нескольких кнопок, ничего на торпедо и нет. Но даже в этой ситуации не обошлось без эргономических просчетов – замок зажигания расположен по левую сторону от рулевой колонки, а справа на его привычном месте базируется кнопка активации аварийной сигнализации.

Передние сиденья не назовешь эталоном эргономики, однако они достаточно удобны. Руль не регулируется вообще, поэтому с размещением у некоторых людей могут возникнуть проблемы. А вот с размещением задних пассажиров у трехдверной Lada 4×4 имеются серьезные проблемы – во-первых, залазить на второй ряд через передние двери не совсем удобно, во-вторых, диван наделен не удачным профилем и пространства в ногах очень мало, в-третьих, сидеть сзади не безопасно из-за отсутствующих подголовников.

«Нива» с тремя дверьми имеет скромное багажное отделение – его объем в стандартном состоянии составляет всего 265 литров. Заднее сиденье трансформируется, благодаря чему «трюм» увеличивается до 585 литров, при этом получается ровная грузовая площадка и достаточно широкий проем для перевозки крупногабаритных предметов.

Технические характеристики. На Lada 4×4 устанавливается бензиновый 8-клапанный «атмосферник» с четырьмя рядно расположенными цилиндрам, рабочий объем которого равен 1.7 литра. Двигатель отвечает экологическим требованиям Евро-4, а рассчитан на применение топлива АИ-95. Он генерирует 83 лошадиные силы при 5000 об/мин и 128 Нм предельной тяги при 4000 об/мин. Сочетается мотор с 5-скоростной «механикой».

«Нива» доступна исключительно с полноприводной трансмиссией. Межосевой дифференциал направляет крутящий момент на переднюю и заднюю оси в пропорции 50:50. В угоду проходимости автомобиль оснащен понижающей передачей в раздаточной коробке и принудительной блокировкой межосевого дифференциала.

Ни для кого не секрет, что трехдверная Lada 4×4 не предназначена для покорения скоростных рекордов, о чем говорят и цифры. Чтобы ускориться с места до 100 км/ч, внедорожнику необходимо 19 секунд, а его максимальная скорость ограничена на отметке 137 км/ч. При скромной мощности, аппетит «Нивы» умеренным не назовешь – в смешанном цикле она кушает 10.8 литров бензина, а в городском режиме расход топлива может достигать 13 литров.

На передних колесах применена независимая подвеска с многорычажной схемой, винтовыми пружинами и стабилизатором поперечной устойчивости, а на задних – зависимая подвеска с жесткой скручиваемой балкой, телескопическими амортизаторами и винтовыми пружинами. Конструкция тормозной системы представлена дисковыми механизмами спереди и барабанными сзади. Для облегчения управления на Lada 4×4 установлен гидравлический усилитель.

Комплектации и цены. На российском рынке трехдверная «Нива» продается в двух комплектациях – «Стандарт» и «Люкс». Автомобиль в базовой версии стоит от 364 500 до 375 200 рублей, а список его оснащения включает в себя лишь тканевый салон, усилитель руля, складывающееся заднее сиденье, крепления Isofix, штатный иммобилайзер и стальные диски. «Нива 2121» в топовом исполнении оценена в 385 500 рублей, при этом она дополнительно щеголяет кондиционером.

1.2. Технические характеристики автомобилей

Цельнометаллический, несущий, двухобъемный

Количество мест (при сложенных задних сиденьях)

Снаряженная масса, кг

Полная масса, кг

Дорожный просвет автомобиля с полной нагрузкой при статическом радиусе шин 315 мм (175/80R16)/ 322 мм (6,96-16), не менее, мм:

• до поперечины передней подвески

221/228

• до балки заднего моста

Полная масса буксируемого прицепа, кг:

• не оборудованного тормозами

400

• оборудованного тормозами

Наименьший радиус поворота по следу наружного переднего колеса, м

Максимальная скорость*, км/ч:

• с водителем и пассажиром

137

• с полной нагрузкой

Время разгона* с места до 100 км/ч, с:

• с водителем и пассажиром

19

• с полной нагрузкой

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, %

Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:

• при использовании рабочей системы

40

• при использовании одного из контуров рабочей системы

Расход топлива* на 100 км пути не более, л:

• на шоссе при скорости 90 км/ч на пятой передаче

• на шоссе при скорости 120 км/ч на пятой передаче

• в городском цикле

Число и расположение цилиндров

Порядок работы цилиндров

Диаметр цилиндра и ход поршня, мм

Рабочий объем, л

Номинальная мощность по ГОСТ 14846–81 (нетто), кВт (л.с.)

Частота вращения коленчатого вала при номинальной мощности, мин –1

Максимальный крутящий момент, Н.м (кгс.м) по ГОСТ 14846–81 (нетто)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин –1

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин –1

Бензин с октановым числом 92–95

Неэтилированный бензин с октановым числом 92–95

Начальный угол опережения зажигания, градус

Регулировке не подлежит

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Механическая; пять передач переднего хода, одна – заднего; все передачи переднего хода синхронизированы

Передаточные числа коробки передач:

• 1-я передача

• 2-я передача

• 3-я передача

• 4-я передача

• 5-я передача

• задний ход

Двухступенчатая; с межосевым дифференциалом с принудительной блокировкой

Передаточные числа раздаточной коробки:

• повышенная передача

• пониженная передача

Промежуточный вал (от коробки передач к раздаточной коробке)

С эластичной муфтой и шарниром равных угловых скоростей

Передний и задний карданные валы (от раздаточной коробки к переднему и заднему мостам)

Трубчатого сечения, с двумя карданными шарнирами на игольчатых подшипниках с пресс-масленками

Главная передача (переднего и заднего мостов)

Передаточное число главной передачи

Привод передних колес

Открытыми валами с шарнирами равных угловых скоростей

Привод задних колес

Полуосями, проходящими в балке заднего моста

Подвеска, ходовая часть

Независимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Зависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Дисковые штампованные или из легких сплавов

127J-406 (5Jх16) или 51/2Jх16 (только для колес из легких сплавов)

Вылет, ЕТ (расстояние от привалочной плоскости диска до середины обода), мм

58 или 48–58 (только для колес из легких сплавов)

Диагональные или радиальные

175-406 (6,95-16) – диагональные;
175/80R16 или 185/75R16 – радиальные

Рулевой механизм Глобоидальный червяк с двухгребневым роликом Передаточное число рулевого механизма 16,4 Рулевой привод Трехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом

Рабочая тормозная система Гидравлическая, с вакуумным усилителем, двухконтурная Передний тормоз Дисковый, невентилируемый, с подвижным суппортом, трехпоршневой Задний тормоз Барабанный, с автоматической регулировкой зазора между колодками и барабаном Стояночный тормоз С тросовым приводом на колодки заднего тормоза

Схема электрооборудования Однопроводная; отрицательные выводы источников питания и потребителей соединены с «массой» – кузовом и силовым агрегатом Номинальное напряжение, В 12 Аккумуляторная батарея Емкостью 55 А.ч при 20-часовом режиме разряда Генератор Переменного тока со встроенным выпрямителем и регулятором напряжения, максимальный ток отдачи 55 А при частоте вращения ротора 5000 мин -1 Стартер Постоянного тока, с электромагнитным тяговым реле и муфтой свободного хода. Мощность 1,3 кВт

* Замеряется по специальной методике.
** Существуют различные модификации.

« предыдущая страница 1.1. Идентификационные номера автомобиля и двигателя

^ к оглавлению

следующая страница » 1.3. Техника безопасности при ремонте

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Масса нивы ваз 2121

ВАЗ-2121 «Нива», в настоящее время обозначается LADA 4х4 [2] — советский легковой автомобиль повышенной проходимости. Первый в мире комфортабельный внедорожник малого класса с несущим кузовом и постоянным полным приводом. Серийно производится с 5 апреля 1977 года. В истории мирового автомобилестроения «Нива» считается родоначальником «кроссоверов» — особо популярного в начале XXI века класса легковых автомобилей, а также самым оригинальным и популярным автомобилем советского и российского производства. Во многих странах существуют фан-клубы «Нивы».

Содержание

Описание конструкции

ВАЗ-2121 (21213/21214) — легковой автомобиль повышенной проходимости (внедорожник) малого класса. Кузов несущий, трёхдверный типа универсал. Трансмиссия с постоянным полным приводом, механической четырёхступенчатой коробкой передач (начиная с 21213 — пятиступенчатой), двухступенчатой раздаточной коробкой и блокируемым межосевым дифференциалом. Геометрические параметры проходимости хорошие за счёт достаточно большого дорожного просвета (220 мм), небольших свесов кузова (угол въезда 32°, съезда — 37°) и сравнительно короткой 2,2-метровой колесной базы. На первую модель ВАЗ-2121 устанавливался двигатель ВАЗ-2121, созданный на основе двигателя ВАЗ-2106), рядный карбюраторный четырёхцилиндровый, объёмом 1580 см³. Мощность 75 л.с при 5400 об/мин, максимальный крутящий момент 116 Н·м при 3400 об/мин. На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 80,8 л.с. при 5200 об/мин и максимальным крутящим моментом 125,3 Н·м при 3000 об/мин. Одной из особенностей «Нивы» было использование в её конструкции крупносерийных узлов модельного ряда ВАЗ. Так, от модели ВАЗ-2106 использовался 1,6-литроввый двигатель с цепным приводом ГРМ, коробка передач и редуктор заднего моста (на первых «Нивах» в редукторах мостов использовались главные передачи от ВАЗ-2101 с передаточным отношением 4,3). Тем не менее, «Нива» сразу продемонстрировала уникальную для своего класса проходимость.

Мировое признание и экспорт

Большинство выпускавшихся в 70-х годах XX века автомобилей типа 4х4 оснащались жестко подключаемым полным приводом (постоянный полный привод использовался в то время только на Range Rover), рамным шасси, зависимой подвеской, упрощёнными кузовами со спартанским интерьером (кроме того же Range Rover и Jeep Wagoneer) и мягким тентованным верхом, а также и низкооборотными бензиновыми или дизельными двигателями. [3] Поэтому внедорожник с постоянным полным приводом, большим количеством новаторских (мирового уровня) решений вроде независимой передней подвески, закрытого комфортабельного цельнометаллического несущего кузова, в сочетании с невысокой (по мировым меркам) ценой вызвал большую сенсацию, и, впоследствии, множество подражаний.

В 1978 ВАЗ-2121 был награждён золотой медалью и признан лучшим автомобилем своего класса на международной выставке в Брно. [4] В октябре 1980 автомобиль получил золотую медаль Познаньской международной ярмарки. [4]

«Нива» (с 2006 года LADA 4×4) была и остается одним из лидеров экспорта АвтоВАЗа. Две самые первые специальные версии «Нивы» были экспортными: ВАЗ-21211 с 1,3-литровым мотором (для стран с дорогим топливом и высокими налогами на объём двигателя) и ВАЗ-21212 с правым рулем. «Праворукая» версия «Нивы» пользовалась очень хорошим спросом в Великобритании и даже поступала в небольшом количестве в Японию [5] . С конца 90-х на экспорт производится малыми партиями модификация ВАЗ-21215 с дизелем Пежо. Экспортный потенциал бензиновой «Нивы» сохранился в странах дальнего зарубежья по настоящее время. В 2003—2007 гг. завод успешно адаптировал LADA 4×4 под нормы Euro 3 и 4, в том числе и по пассивной безопасности. Целый ряд зарубежных тюнинговых фирм создавал на базе «Нивы» версии с кузовами кабриолет и пикап, а также спортивно-гоночные и тюнинговые варианты.

За три с лишним десятилетия из 1,8 миллионов произведённых «Нив» на экспорт в более чем 100 стран мира было отправлено свыше 500 тыс. Ежегодно около 15 тысяч «Нив» экспортировались в страны Латинской Америки, Африки, Среднего Востока, Восточной и Западной Европы, в том числе в Германию, Францию, Италию, Англию, Испанию, страны Бенилюкса и Грецию. В этих странах, а также в Японии, несмотря на то, что внедорожник больше не поставляется в Страну Восходящего Солнца, и по сей день существуют клубы любителей «Нивы». Встречаются «Нивы» и в Австралии и Канаде.

Сегодня «Ниву» из поставляемых АвтоВАЗом сборочных комплектов собирают в Казахстане (фирма «Азия-Авто») и на Украине (завод «ЛуАЗ» компании «Богдан»). Ранее сборка «Нивы» из Эквадоре, где только в 2001 году было собрано почти две с половиной тысячи автомобилей. Главная причина завидного долголетия на рынке — доступность, неприхотливость и отсутствие конкурентов.

Автоспорт

«Нива» достигла успехов и в автоспорте, становясь призёром таких престижных ралли-рейдов как Париж-Дакар, Париж-Тунис, «Ралли Фараонов», Париж-Пекин и других [6] [7] .

Мировые рекорды «Нивы»

• Мировой рекорд высоты: в 1998 году внедорожник «Нива» поднялся в базовый лагерь под Эверестом на высоту 5200 м, а в 1999 году на Тибетском плато в Гималаях взял высоту в 5726 м над уровнем моря;
• «Нива» покорила Северный полюс — в ходе международной парашютной акции в апреле 1998 года ВАЗ-2131 «Нива» был сброшен на парашюте, а после приземления на лёд и освобождения от строп, был заведён и успешно преодолел заданный маршрут;
• 12 лет прослужила «Нива» на российской полярной станции «Беллинсгаузен» в Антарктиде, где дорог не существует в принципе. Тольяттинский внедорожник эксплуатировался в диапазоне температур от −54 до +4 °C для перевозки грузов и буксировки судов

. Общий пробег автомобиля составил 40 тыс. км;

• В 1999 и 2000 гг. снегоболотоход «Лада-Нива-Марш», созданный на агрегатах «Нивы», дважды покорил Северный полюс.

Безопасность

По данным журнала Авторевю уровень пассивной безопасности у стандартной «Нивы» (ВАЗ-21213) оказался крайне низким. По результатам краш-теста «Нива» набрала 0 баллов из 5, став второй после ВАЗ-2107 моделью АВТОВАЗа показавшей столь низкий результат. Экспортная версия LADA 4×4, соответствующая нормам Euro 4, выпускаемая с 2007 года, обеспечивает более высокий (на уровне двух «звёзд») уровень пассивной безопасности за счёт усиления ряда элементов и заполнения скрытых полостей кузова пенополиуретаном.
