Рулевое управление автомобиля ВАЗ 2115-14

Рулевое управление автомобиля ВАЗ 2115-14 травмобезопасное, с регулируемым углом наклона рулевой колонки, с реечным рулевым механизмом, с двумя тягами, имеющими резинометаллические шарниры со стороны рулевого механизма и шаровые шарниры со стороны поворотных рычагов.

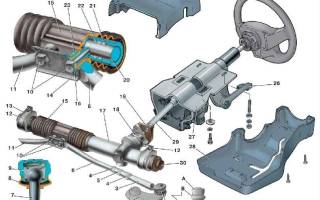

Рис.1 Рулевое управление

1-шаровый шарнир наконечника рулевой тяги, 2-поворотный рычаг, 3-наконечник рулевой тяги, 4-контргайка, 5-тяга, 6 и 11-внутренние наконечники рулевых тяг, 7-палец шарового шарнира, 8-защитный колпачок, 9-вкладыш шарового пальца, 10-болты крепления рулевых тяг к рейке, 12-скоба крепления рулевого механизма, 13-опора рулевого механизма, 14-соединительная пластина, 15-защитный чехол, 16-стопорная пластина, 17-картер рулевого механизма, 18-стяжной болт, 19-соединительная эластичная муфта, 20-рейка, 21-опорная втулка рейки, 22-демпфирующее кольцо, 23-резинометаллический шарнир, 24-облицовочный кожух (верхняя часть), 25-рулевое колесо, 26-рычаг регулировки положения рулевой колонки, 27-кронштейн крепления вала рулевого управления, 28-облицовочный кожух (нижняя часть), 29-промежуточный вал рулевого управления, 30-защитный колпачок, А-поверхность корпуса шарового шарнира, В-поверхность поворотного рычага

Рулевое управление автомобиля крепится к щитку передка кузова двумя скобами 12 на резиновых опорах 13. В картере 17 рулевого механизма на роликовом и шариковом подшипниках установлена приводная шестерня, которая находится в зацеплении с рейкой 20. Рейка поджимается к шестерне пружиной через металлокерамический упор, который уплотнен в картере резиновым кольцом. Пружина упирается в гайку со стопорным кольцом, создающим сопротивление отворачиванию гайки.

Шариковый подшипник шестерни поджимается гайкой с уплотнительным кольцом. Гайка стопорится в картере шайбой и закрывается пыльником, насаженным на вал приводной шестерни. На картере рулевого механизма и на пыльнике имеются метки для правильной сборки рулевого механизма.

На картер рулевого механизма с левой стороны надевается защитный колпачок 30, с правой — напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия защитного чехла 15 проходят распорные втулки резинометаллических шарниров внутренних наконечников 6 и 11 рулевых тяг. Тяги рулевого привода крепятся к рейке болтами 10, которые проходят через соединительную пластину 14 и распорные втулки резинометаллических шарниров 23. Фиксируются болты стопорной пластиной 16.

Рулевой привод состоит из двух рулевых тяг и поворотных рычагов 2 телескопических стоек передней подвески. Каждая рулевая тяга состоит из внутреннего наконечника 6 или 11, наконечника 3 и трубчатой тяги 5. Длина каждой тяги изменяется трубчатой тягой 5, которая навертывается на наконечники тяг и контрится гайками 4. В головке наружного наконечника расположены детали шарового шарнира: вкладыш 9, палец 7 и пружина вкладыша. Поворотные рычаги 2 приварены к стойкам передней подвески.

Рис.2 Рулевая колонка в сборе

1-нижний фланец эластичной муфты, 2-эластичная муфта, 3-промежуточный вал рулевого управления, 4-кронштейн крепления вала рулевого управления, 5-верхний вал рулевого управления, 6-оттяжная пружина, 7-облицовочный кожух (нижняя часть), 8-стопорное кольцо, 9-рычаг регулировки положения рулевой колонки, 10-регулировочная втулка рычага, 11-распорная втулка, 12-стяжной болт, 13-труба кронштейна вала рулевого управления, 14-держатель контактных пластин, 15-гайка крепления рулевого колеса, 16-рулевое колесо, 17-облицовочный кожух (верхняя часть), 18-подшипник вала рулевого управления, 19-втулка опорной пластины, 20-распорная втулка, 21-крестовина карданного шарнира, С и Е-окна регулировки положения рулевой колонки.

Вал рулевого управления состоит из верхнего вала 5 и промежуточного вала 3. Верхний и промежуточный валы соединены между собой карданным шарниром с крестовиной 21. Промежуточный вал 3 крепится к приводной шестерне рулевого механизма через эластичную муфту 2 нижним фланцем 1. К верхнему валу 5 крепится рулевое колесо 16 гайкой 15. Верхний вал расположен на подшипниках 18 в трубе 13. Кронштейн 4 крепления вала рулевого управления закреплен в четырех местах к кронштейну кузова, причем передняя часть кронштейна крепится двумя болтами , а задняя часть кронштейна — гайками.

Кронштейн 4 и труба 13 соединены между собой шарнирно двумя пластинами с помощью четырех болтов, расположенных в пластмассовых втулках 19 и распорных втулках 20. При таком соединении труба 13 и вал 5 относительно кронштейна 4 имеют угловое и осевое перемещения, которые ограничены окнами «C» и «Е». Для фиксации трубы 13 относительно кронштейна 4 имеется рычаг 9.

Читать еще: Электроусилитель руля шкода октавия

В ступице рычага 9 имеются шлицы, с помощью которых он соединяется с регулировочной втулкой 10. Втулка 10 расположена на стяжном болте 12, который проходит через прорези направляющих пластин трубы 13 и кронштейна 4 (через окна «C» и «Е»). При повороте рычага 9 вниз ослабляется фиксация трубы 13 в кронштейне 4, что позволяет вручную изменить угол наклона рулевой колонки.

Меняем рулевую рейку на ВАЗ-2114 своими руками

Не многие автомобилисты сталкивались с тем, что рулевая рейка ВАЗ-2114 выходила из строя. Конечно, те, кто имел дело с этим процессом, знают, что это очень тяжело и долго, но реально сделать своими руками в гараже. В этой статье рассказывается о том, как заменить рулевую рейку, опишутся все процессы, а также тонкости и нюансы.

Видео о замене рулевой рейки на автомобиле ВАЗ

Видеоматериал расскажет, как правильно заменить рулевую рейку автомобиля, а также поведает обо всех хитростях и нюансах процесса.

Конструкция рулевой рейки на ВАЗ-2114

Общая схема рулевого управления, в том числе и рейки

Прежде чем приступить непосредственно к процессу, необходимо разобраться в конструкции рулевой рейки. Конечно, опытные автомобилисты знают автомобиль, и все его узлы от «А» до «Я». Но, начинающему автолюбителю это все в новинку, поэтому стоит начать с основ.

Чтобы понимать, как устроена система, необходимо рассмотреть схему рулевого управления в целом:

Подробная схема-устройство рулевого механизма

1 – шаровый шарнир наконечника рулевой тяги; 2 – поворотный рычаг; 3 – наконечник рулевой тяги; 4 – контргайка; 5 – тяга; 6, 11 – внутренние наконечники рулевых тяг; 7 – палец шарового шарнира; 8 – защитный колпачок; 9 – вкладыш шарового пальца; 10 – болты крепления рулевых тяг к рейке; 12 – скоба крепления рулевого механизма; 13 – опора рулевого механизма; 14 – соединительная пластина; 15 – защитный чехол; 16 – стопорная пластина; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – соединительная эластичная муфта; 20 – рейка; 21 – опорная втулка рейки; 22 – демпфирующее кольцо; 23 – резинометаллический шарнир; 24 – облицовочный кожух (верхняя часть); 25 – рулевое колесо; 26 – рычаг регулировки положения рулевой колонки; 27 – кронштейн крепления вала рулевого управления; 28 – облицовочный кожух (нижняя часть); 29 – промежуточный вал рулевого управления; 30 – защитный колпачок; А — поверхность корпуса шарового шарнира; В — поверхность поворотного рычага

Теперь, когда понятно, где располагается рулевая рейка, можно рассмотреть с чего она состоит:

Устройство рулевой рейки

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Процесс замены

Когда понятно расположение и устройство рулевой рейки можно перейти непосредственно к вопросу замены. Для совершения операции понадобится определенный инструментарий.

Какой именно: набор ключей и шестигранников, баллонный ключ, домкрат, ВД-40, Литол-24, ветошь, съемник рулевых тяг, или монтировка с молотком. А также, непосредственно новая рулевая рейка.

Если Вы подтягивали рейку и это не помогло, то необходима её замена!

Когда всё собрано и готово, можно преступить к рассмотрению пошагового процесса замены:

Устанавливаем автомобиль на ровную поверхность.
Теперь необходимо поднять переднюю часть автомобиля. Для этого можно обратиться к старинному методу установки машины на бревна. Рекомендуется в багажник положить 3-4 мешка с песком, чтобы наверняка не перевернулась вперед.
Откручиваем передние колеса.

Снятое переднее колесо с автомобиля

Демонтируем болты рулевого вала

Проводим демонтаж абсорбера

Проводим демонтаж рулевых наконечников

Демонтируем крепления рулевой рейки

Снимаем наконечники с рулевой рейки

Выбор (новая или поддержанная)

Новая и старая рулевые рейки

Выбор рулевой рейки на ВАЗ-2114 достаточно тяжелый вопрос, ведь стоимость новой детали слишком высока, и как показывает практика, в основном автовладельцы стараются найти поддержанную. Здесь встаёт вопрос о том, правильно ли они поступают. Так, б/у рейка может быть не на много лучше старой.

Поддержанная рулевая рейка

Для определения целостности и исправности такого изделия, его необходимо разобрать и провести диагностику, что займет дополнительные силы и затраты.

Но, сколько бы, ни было аргументов в сторону поддержанной рейки, новая деталь – все-таки лучше. Именно второй вариант рекомендует устанавливать завод изготовитель и автомобильные эксперты. На этот счет мнения автомобилистов разделяются, поэтому каждый решает для себя по желанию и возможностям.

Оригинал

2108-3400012 – оригинальный каталожный номер рулевой рейки, которую производит АвтоВАЗ. Она идеально становится на посадочные места и не требует доработки креплений. Средняя стоимость составляет 6000 рублей.

Оригинальная рулевая рейка производства АвтоВАЗ

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно применять для установки на автомобиль. Рассмотрим, какие именно:

Weber SG 2108-0012 – средняя стоимость составляет 4500 рублей.
Pilenga SR-P 1141 – средняя стоимость составляет 6000 рублей.

Рулевая рейка Pilenga

Тюнинговые версии

В последнее время стало популярным проводить тюнинг отечественных автомобилей, особенно, которые производит завод АвтоВАЗ. Так, помимо наружного тюнинга и доработки салона, автомобилисты стараются улучшить ходовые качества и управление. Некоторые автопроизводители запасных частей следят за модой и стараются помочь автолюбителям в исполнении их мечты.

Так, на автомобильном тюнинг-рынке можно найти усиленные рулевые рейки с увеличенным вылетом. Производят эти детали в варианте «тюнинг» для ВАЗ-2114 только две компании – Brembo (Италия) и ATF (Польша). Конечно, цена немного кусается и не каждому желающему по карману, но истинный ценитель тюнинга денег не пожалеет.

Итак, ценовая политика на рулевые тюнинг рейки: Brembo (Италия) – 15 000 рублей, ATF (Польша) – 12 000 рублей. И это без учета наконечников и рулевых тяг.

Выводы

Заменить рулевую рейку на ВАЗ-2114 не так уж сложно, как могло показаться на первый взгляд, если четко выполнять все инструкции описанные в статье. Так, сам процесс займет от 3 часов , в зависимости от разных факторов. Особое внимание стоит уделить моменту выбора рейки, поскольку даже новые не всегда надлежащего качества и встречаются подделки. Но, если процесс показался сложным, всегда можно обратиться в автосервис, где все сделают и помогут выбрать качественную деталь.

Замена подшипников рулевого механизма ваз 2114

Замена подшипников рулевого вала ВАЗ 2112 Подробнее

Как заменить подшипник рулевой колонки девятки (ВАЗ-2109, 2108-21099) и устранить люфт руля самому Подробнее

Рулевая колонка. Как правильно снять. ВАЗ 2110-2112. Подробнее

Замена подшипника рулевой колонки на ВАЗ 2114, одной мне это не под силу Подробнее

замена подшипника рулевой рейки ВАЗ 2108-15 Подробнее

замена муфты рулевого вала ваз 2113 2114 2115 Подробнее

Ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115 2 Подробнее

Замена подшипника на руле ваз 2109 и т. д. Подробнее

Простая замена подшипников рулевой колонки 2110 Подробнее

Замена втулки рулевой рейки ВАЗ 1118 Калина Подробнее

УСТРАНЯЕМ ГРОХОТ РУЛЕВОЙ РЕЙКИ НА ВАЗ 2110 ЗА 80 РУБЛЕЙ. ЗАМЕНА ТАРЕЛЬЧАТОЙ ПРУЖИНЫ SS-20 Подробнее

как устранить стук в рулевой рейке ВАЗ 2109 Подробнее

Регулировка рулевой рейки ВАЗ!(как подтянуть рейку) Подробнее

Замена ремкомплекта рулевой рейки ВАЗ 2112 Подробнее

Ремонт и доработка рулевой рейки ваз 2109 Подробнее

Ремонт рулевой рейки ВАЗ с Доработкой Подробнее

Как Просто Убрать Стук в Рулевой Рейке ВАЗ Подробнее

Болтается рычаг КПП. Как быстро отремонтировать? Подробнее

Замена подшипников рулевого вала на приоре с электротуселитплем Подробнее

Стук в рулевом Приоры! Фиаско с заменой рулевого карданчика=) Подробнее

Регулируемая рулевая колонка от 2110

Заблокирован

Поиск упорно утверждает что ни кто не ставил или как минимум не отписывался по установке рулевой колонки от 2110.
Если тема была киньте ссылку.

Если нет ,процесс буду описывать здесь.
Проблема в том что вал 10-й колонки КОРОЧЕ штатного.

Витёк133

Бывалый

Заблокирован

Т.е. заменяешь 10-й вал на 14-й и вся любовь??
То что пластик это само собой.

Просто меня чем прельстила именно 10-я клонка ,помимо регулировки она именно короче по вылету руля.

Витёк133

Бывалый

Т.е. заменяешь 10-й вал на 14-й и вся любовь??
То что пластик это само собой.

Просто меня чем прельстила именно 10-я клонка ,помимо регулировки она именно короче по вылету руля.

Заблокирован

Еще раз для тормоза

Потому что “как есть ” он не достает до шлица рулевой рейки.

Shonik

Новенький

Т.е. заменяешь 10-й вал на 14-й и вся любовь??
То что пластик это само собой.

Просто меня чем прельстила именно 10-я клонка ,помимо регулировки она именно короче по вылету руля.

Не сочтите за наглость! Но мне кажется чем дальше от тебя будет руль тем быстрее будут уставать руки.
Пододвинуть сидуху, ногам будет не удобно.
Но это опять же лично мое мнение. Если ты ростом высокий, тогда нет. (сам высокий – знаю)

Все равно если рулевая колонка на 13,14,15 опущена вниз из-за руля не вылезешь, и то что вылет руля будет меньше, мне кажется, не поможет.

А в целом если поставить от 14 я за
Будем следить за событиями!

Заблокирован

А в целом если поставить от 14 я за
Будем следить за событиями!

У меня -170 поэтому ДИКО не удобно.
если по ногам то руль в притык (на штатном раскладе так было).
Если по рукам то педали не дожимаю.

А вот утопив руль смогу и сидуху ближе и руль будет по рукам.
А с учетом что руль в плане без ВАЗовской надставки вообще будет дивно.
И сидухи нормальные будут .

Заблокирован

8мм. Компенсируется гайкой на М8.
10-я РК предусматривает крепление только на ДВА болта.

Оставил вал штатный пришлось срезать заднюю часть кожуха , она выступала еще на 3-4 мм.
При варианте с 14-м валом это в двойне актуально будет.
Дальше разметил , засверлил под М8 и через гайки закрутил.
Заднюю пару -левый отверстие под родное резьбовое, правый саморез только чтоб гайка прокладка держалась.

А вот с жабкой чуть повозится придется.
Но и тут все не сложно.
Сам переключатель в голове , остальное, по сути трубка и шток..
Меряем пилим.
С длинной трубки расчитал верно , а вот со штоком чуть прогадал.
Завтра еще раз померяю есть вариант выкрутиться..
Нет, куплю новыю жабку и уже с первого раза сделаю точно.
