Ремни грм ваз на автомобилях АвтоВАЗа

Приветствую всех автолюбителей ваз в моем авто блоге RtiIvaz.ru. Сегодня мы с вами рассмотрим ремни газораспределительный механизм применяемые на ваших автомобилях Лада.

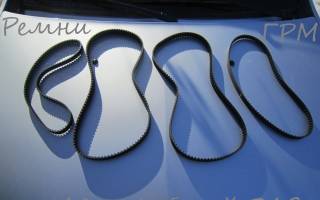

Перед нами лежит на капоте моего автомобиля Рено Логан один из ремней для замены (см. видео). Давайте узнаем сперва, для чего служит зубчатый резиновый привод,. Ремень грм служит для передачи вращательного движения коленчатого вала распределительному валу, в задачу которого входит открытие и закрытие впускных и выпускных клапанов в строго определенной последовательности. Данный резиновый привод имеет 111 зубьев и обозначен номером 111-19 II CR, производитель балаковский завод резинотехники БРТ.

На автомобилях «Калина», «Приора», а также ВАЗ-21012 и других моделях у которых двигатель от «восьмерки» устанавливается как раз такой же ремешок 111 зубьев, шириной 19 мм.

Для автомобилей ваз 2110, 2111, 2112 у которых шестнадцати клапанный двигатель применяется ремень привода грм с количеством зубьев – 136, с шириной 25.4 мм. Его номер 136-25.4 HNBR. Если сравнивать данный привод с приводом 111 зубьев, то для шестнадцати клапанных движках на 6,4 мм получается шире.

Следующий ремешок предназначен для автомобиля ваз-2170 «Приора». Этот ремешок имеет 137 зубьев, и его ширина составляет 22 мм. Его обозначение 137-22 HNBR. Подходит также на модель 2190 «Грант», ваз-1118 «Калина» с шестнадцати клапанным двигателем. Заметьте, у которых установлен двигатель 21126. Такой двигатель может быть установлен на моделях ваз-2112, где также применяется резиновый привод газораспределительного механизма, количество 137 зубьев, шириной 22 мм.

Далее рассмотрим ремешок от модели ваз-2190 «Лада Гранта» с восьми клапанным двигателем. Данный привод газораспределительного механизма имеет 113 зубьев, его ширина составляет 17 мм (113 SP 170 H). Он похож на привод грм от ваз 2108, но немного уже по ширине и двумя зубами больше – пожалуйста, не путать при приобретении.

Как было сказано выше для Лады Гранта у которого шестнадцати клапанный движок идет ремень грм 137 зубьев, шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как увеличивается мощность двигателя, поэтому нагрузка пропорционально возрастает.

Смотри далее видео, там представлены все ремни грм, применяемые на восьми и шестнадцати клапанных двигателях семейства переднеприводных моделей АвтоВАЗа.

Смотрим по порядку фото:

• Ремень грм для ваз-2108, 2109, 21099, а также других моделей с двигателем 2108 – 111 зубьев, ширина 19 мм. Конструкторский номер: 2108-1006040-10.

• Ремень грм для ваз-2112 -136 зубьев, ширина ремня 25,4 мм. Конструкторский номер: 2112-1006040.

• Ремень грм ваз-2170 «Приора» -137 зубьев, ширина ремня 22 мм – двигатель 21126 шестнадцатиклапанный. Конструкторский номер: 21126-1006040.

• Ремень грм для ваз-2190 «Лада Гранта» 113 зубьев, ширина 17 мм — двигатель 21116 восьмиклапанный. Конструкторский номер: 21116-1006040.

Для переднеприводных моделей АвтоВАЗа выпускается четыре типа ремней грм, которые имеют различное количество зубьев и разную ширину, что создает определенную путаницу при их приобретении. Надеюсь, что данное видео и фото поможет вам разобраться с типоразмером ремня грм, применяемом именно у твоей модели автомобиля ваз.
Видео:


Если понравилось видео, то ставьте лайки и оставляйте свои высказывания в комментариях -буду благодарен.

Разрезная шестерня распредвала ВАЗ своими руками

Наверняка каждый второй водитель задумывался об улучшении работы двигателя своего автомобиля. Одни устанавливают турбокомпрессоры, другие занимаются расточкой коленвала. Способов тюнинга в настоящий момент существует достаточно много. Не исключением является и установка спортивного распредвала на головку блока цилиндров. Однако данное мероприятие, чаще всего сопровождается установкой еще одной не менее важной детали – это разрезная шестерня распредвала. Сегодня вы узнаете, что это такое, для чего применяется и как ее правильно установить и отрегулировать.

Роль разрезной шестерни в конструкции распредвала двигателя

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

• При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

• Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

Как установить и отрегулировать разрезную шестерню ВАЗ на 8 и 16 клапанах?

Рассмотрим данный процесс на двух ВАЗовских двигателях: 2108 8-ми и 16-ти клапанных вариантах. Для начала необходимо снять кожух и крышку клапанов. После этого, снимите старую шестерню и, ориентируясь по ней, нанесите точно такую же метку на разрезной шестерне, затем установите ее на распределительный вал, выполните совпадение меток и наденьте ремень ГРМ. После натяжки ремня можно приступать непосредственно к регулировке.

Далее нам понадобятся клапана четвертого цилиндра: проверьте их положение при заданных установках меток распредвала и маховика коленчатого вала. Если установка фаз газораспределения была выполнена верно, то впускной и выпускной клапана должны быть полностью открыты. В противном случае, ослабьте болты шестерни и поверните распределительный вал до требуемых величин открытия клапанов. После этого затяните болты шестерни. Таким образом, выходит, что вы достигли номинальных значений ФГР, а значит, мотор будет работать в номинальном режиме.

Видео – Монтаж шестерни на ВАЗ 2108

Чтобы добиться увеличения мощности на определенных оборотах, можно проделать следующие операции:

1. Ослабьте болты разрезной шестерни и поверните распределительный вал в ту же сторону, в которую вращается коленчатый. Таким образом, происходит смещение фазы газораспределения: впускной клапан будет открываться позже, а соответственно и позже закрываться. Данная настройка позволяет вам добиться увеличения тяги двигателя, при работе на низких оборотах или близких к средним.
2. Если повернуть распределительный вал против движения коленчатого вала, то получится, что клапан будет открываться раньше, а значит, камера сгорания получит больше смеси, если мотор будет работать на повышенных оборотах. Таким образом, можно очень сильно поднять мощность двигателя, но не максимальную скорость.
3. Выполняя данную регулировку, не стоит слишком сильно увлекаться этим процессом. Дело в том, что работа распредвала циклична, а значит, слишком большой угол его порота может и вовсе погубить двигатель. Допускается регулировка в диапазоне от 3 до 4 градусов по окружности, что равняется, примерно, половине зуба шестерни.
4. Если ваш автомобиль оснащен карбюраторным двигателем, то после каждой регулировки необходимо снова правильно выставлять угол опережения зажигания. Дело в том, что трамблер таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно ведет к сбросу настроек системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего нет сложного, однако состав действий немного меняется:

1. Вначале, 1 и 4 цилиндр устанавливаются в верхнюю мертвую точку, а после этого необходимо надеть ремень ГРМ. Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же метки, как и старых.
2. Для регулировки в этот раз вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальной планке, установленной в клапанном механизме двигателя.
3. Когда поршень находится в верхней мертвой точке, данные индикаторы должны показывать перекрытие клапанов. Такая величина отображается в виде чисел и должна равнять нулю. Если этого не произошло, то производится регулировка положения распределительных валов в соответствии с инструкцией выше.

Данный принцип применяется и для двигателя «Жигулей». Для этого также устанавливают планку и выставляют 1 и 4 цилиндры на их верхнюю мертвую точку. После этого происходят точно такие же регулировки.

Вот зачем нужна разрезная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автолюбитель, имеющий базовые представления о принципе работы двигателя внутреннего сгорания.

Распредвал 2108

Двигатели 2108, 21081, 21083 имеют распределительный вал установленный в головке блока.

Распределительный вал двигателя (2108, 21081, 21083) является частью его газораспределительного механизма (ГРМ). Он выполняет функцию привода клапанов, так как своими кулачками при вращении попеременно (в определенной последовательности) нажимает на их толкатели.

Помимо этого распредвал является приводом распределителя зажигания (трамблера) и бензонасоса.

Устройство распредвала 2108

Распределительный вал двигателя — высокоточная деталь, отлитая из чугуна. Кулачки, шейки и поверхность под сальник вала для повышения прочности отбеливаются на глубину до 0,2 мм.

Распредвал имеет пять шеек для установки в опоры головки блока двигателя. Сверху он закреплен корпусом подшипников распредвала, состоящим из двух половинок и установленном на шпильки.

Помимо этого, для предотвращения осевого смещения, распредвал имеет упорный буртик, расположенный между торцом задней опоры вала и корпусом вспомогательных агрегатов. Так же на валу имеется эксцентрик привода топливного насоса. В торце вала выполнен паз для соединения с валом трамблера. На другом конце на шпонке устанавливается шестерня привода ГРМ закрепленная болтом.

Смазка распределительного вала производится под давлением через отверстия в опорах головки блока.

Размеры распределительного вала

Высота кулачков (впускного и выпускного) у распредвала 2108 9,0±0,1 мм. Диаметр шеек 24,915-24,931 мм.

Как работает распределительный вал

Распределительный вал вращается за счет привода на его шкив ремнем ГРМ от шкива на коленчатом валу. При этом он нажимает в определенной последовательности своими кулачками на толкатели клапанов заставляя их открываться. Положение распределительного и коленчатого валов относительно друг друга устанавливается по специальным меткам. В результате достигается своевременное открытие-закрытие клапанов на определенных фазах при работе двигателя (впуск-сжатие-рабочий ход-выпуск). Одновременно эта работа синхронизируется с работой распределителя зажигания (трамблера) так как он так же приводится в движение распредвалом. Соответственно искра на свечи зажигания проскакивает в нужный момент.

Помимо этого распредвал приводит в движение топливный насос (бензонасос) системы питания двигателя. Эксцентрик на валу воздействует на стержень толкателя.

Неисправности распределительного вала

Износ шеек распределительного вала

Износ поверхности под сальник

Износ опор распредвала в головке блока и корпусе

В результате износа опор распредвала (в корпусе и головке блока) происходит его биение, что негативно сказывается на работе клапанного механизма. Допустимое биение шеек распредвала 0,02 мм.

Как следствие повышенный шум из-под клапанной крышки двигателя, неустойчивые обороты холостого хода двигателя.

Применяемость распределительного вала 2108

На карбюраторных двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается распределительный вал 2108-1006015.

На инжекторный двигатель 2111 автомобилей ВАЗ 21083, 21093, 21099 в ряде случаев устанавливается распределительный вал 2110-1006015 или 2111-1006015, имеющий на конце штифт под датчик фаз (в ЭСУД с двумя датчиками кислорода под нормы Евро-3).

Тюнинг распределительного вала 2108

Самый простой — замена на распределительный вал 2110 с большими кулачками (впускной-9,6±0,1 мм, выпускной-9,3±0,1 мм) и иными углом развала кулачков и и высотой подъема позволяющими увеличить динамические характеристики автомобиля (улучшенный разгон и повышенную скорость передвижения). При этом теряется приемистость двигателя на «низах», его приходится крутить до больших оборотов. что снижает ресурс.

Более сложный — установка разрезной шестерни, позволяющей самостоятельно изменять фазы газораспределения и добиваться от двигателя либо скорости, либо приемистости на «низах», по желанию.

Примечания и дополнения

Что такое отбеливание шеек и кулачков распредвала? Отбеливание — процесс придания повышенной твердости элементам чугунной детали путем нагрева и последующего резкого охлаждения. Деталь приобретает повышенную твердость (на отбеленных участках образуется белый чугун-цементит), но вместе с тем хрупкость.

Еще статьи по газораспределительному механизму двигателя 21083 (2108, 21081)

Сколько Зубьев На Ремне Грм Ваз 2108

Ремни ГРМ на автомобилях АвтоВАЗ

Поздравляю всех автовладельцев с вазами в моем автомобильном блоге RtiIvaz.ru. Теперь давайте посмотрим на ремни ГРМ, используемые на ваших автомобилях Lada.

Для нас это лежит на капоте моей машины Рено Логан один из сменных ремней (см. видео). Давайте сначала выясним, для чего предназначен резиновый редуктор. Ремень ГРМ используется для передачи вращательного движения коленчатого вала к распределительному валу, задача которого — открывать и закрывать впускной и выпускной клапаны в строго определенной последовательности. Этот резиновый привод имеет 111 зубьев и имеет маркировку 111-19 II CR, изготовленную Балаковским заводом резины БРТ.

На автомобилях Калина, Приора, кроме ВАЗ-21012 и других моделей, для которых на двигателе «восьмерка» одновременно установлен один и тот же ремень 111 зубьев, ширина 19 мм.

Для автомобилей ВАЗ 2110, 2111, 2112, которые используют шестнадцать клапанных двигателей ремень синхронный привод с количеством зубьев — 136, ширина 25,4 мм. Его номер 136-25,4 HNBR. Если мы связываем этот привод с приводом со 111 зубьями, шестнадцать 6,4-мм клапанных двигателей шире.

Следующий ремешок предназначен для ВАЗ-2170 Приора. Этот стержень имеет 137 зубьев, а его ширина составляет 22 мм. Его обозначение — 137-22 HNBR. Также подходит для модели 2190 «Гранта», ВАЗ-1118 «Калина» с шестнадцатью клапанами двигателей. Обратите внимание, у кого установлен двигатель 21126. Тот, который вам больше всего нравится, установлен на моделях ВАЗ-2112, в которых также используется механизм распределения резиновых газов, 137 зубьев, ширина 22 мм.

Ремни ГРМ на авто Ваз. абсолютно все

Все ремни условия легковые автомобили VASВсе размеры кроме VAS .

Почему ест ремень тайминг

Причины быстрого износа ремень ГРМ может быть другим. В этом обзорном видео мы расскажем вам о случаях.

Далее мы рассмотрим ремень ВАЗ-2190 модели «Лада Грант» с восьмиклапанным двигателем. Этот зубчатый привод имеет 113 зубьев и ширину 17 мм (113 SP 170 H). Это похоже на зубчатый механизм от ВАЗ 2108, но немного уже по ширине и на два зуба больше — просьба не путать его при покупке.

Как упомянуто выше для Lada Grant, в котором шестнадцать клапанных двигателей представляют собой зубчатый ремень с 137 зубцами шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как мощность двигателя увеличивается, а нагрузка увеличивается пропорционально.

Посмотрите видео ниже, все ремни ГРМ используются на восьми и шестнадцати клапанах семейства переднеприводных моделей АвтоВАЗа.

Смотрим в порядке фото:

• Ремень ГРМ для ваз2108, 2109, 21099, а также другие модели с двигателем 2108 — 111 зубьев шириной 19 мм. Номер дизайна: 2108-1006040-10.

• Винтовой ремень для зубьев ваз-2112.136, ширина ремня 25,4 мм. Номер дизайна: 2112-1006040.

• Ремень ГРМ ВАЗ-2170 «Приора» .137 зубьев, ширина ремня 22 мм — двигатель 21126 с шестнадцатью клапанами. Номер конструкции: 21126-1006040.

• ремень ГРМ для ВАЗ-2190 Lada Granta 113 зубьев, ширина 17 мм — восьмиклапанный двигатель 21116. Номер дизайна: 21116-1006040.

Четыре типа зубчатых ремней доступны для моделей с передним приводом АвтоВАЗа, которые имеют разное количество зубьев и разную ширину, что создает некоторую путаницу при покупке. Я надеюсь, что это видео и фото помогут вам определить размер ремня ГРМ, который используется специально для вашей модели вазы.
