Регулировка клапанов ВАЗ 2107 инжектор своими руками

Работоспособность всех систем автомобиля зависит от слаженного функционирования элементов между собой. Это касается как новых машин, так и уходящих моделей «классики» отечественного автопрома. Автовладельцев такого транспорта часто интересует порядок регулировки клапанов ВАЗ-2107. Это важно знать, так как при вращении коленвала происходит поочередное их открытие/закрытие по единому алгоритму.

Важность точной настройки

Необходимо учитывать, что регулировка клапанов ВАЗ 2107 инжектор своими руками доступна всем автолюбителям даже в гаражных условиях при наличии минимального набора инструментов. Нередко операцию проводят на горячем двигателе, хотя предпочтительней осуществлять это «на холодную». В результате получатся более точные показания.

Важно знать, что настройка клапанов ВАЗ 2107 (инжектор) потребует приобрести два типа щупов: 0,15 мм – для контроля холодного движка и 0,20 мм для мониторинга горячего мотора.

В продаже имеются разные по габаритам щупы. Предпочтительней использовать широкие, так как ими комфортнее пользоваться, а зачастую их продают парами. В результате грамотной настройки и регулировки удастся добиться следующих результатов:

• фазы газораспределения будут срабатывать наиболее точно;
• рабочие цилиндры станут наполняться в полной мере топливовоздушной смесью;
• смесь станет сгорать в максимально полном объеме;
• обеспечится качественный продув опустошенных цилиндров.

Правильно установленный зазор клапанов ВАЗ 2107 (инжектор) даст на выходе более чистую работу ДВС, уйдут возможные стуки из подкапотного пространства, существенно повысится эксплуатационный ресурс автомобиля. Данный фактор является следствием отсутствия удара кулачка распределительного вала о рокер (рычаг привода) или ось клапана. Таким образам данные детали будут способны прослужить значительно дольше, если четко обеспечить регулировочные зазоры.

Однако, снижение зазоров считается более проблематичным для работы двигателя. При такой позиции повышается шанс прогорания клапана, ведь он не успевает установиться в седло головки блока. Сквозь образовавшиеся щели направляется агрессивный выхлопной газ из камеры сгорания. Его температура во время фазы взрыва достигает 2000 С, что приводит к прожиганию кромок выпускного клапана. Также негативному влиянию подвергаются сальники клапанов вследствие перегрева, что сопровождается повышением расхода масла и загрязнением продуктами сгорания.

Важность регулировки очевидна для работоспособности и увеличения ресурса авто. Контроль необходимо осуществлять в зависимости от степени эксплуатации через 10—15 тыс. км пробега.

Предварительная подготовка

Прежде чем заняться регулировкой и настройкой, стоит осуществить натяжку цепи до приемлемого уровня, если она прослаблена. Для этого под капотом имеется соответствующее приспособление.

После снятия крышки клапанов нужно проконтролировать и выставить метки в правильные позиции. Нижняя риска на шкиве коленвала и небольшой прилив на крышке впереди блока цилиндров, а также сверху впадина на звездочке распределительного вала и прилив на постели распредвала.

Регулировочные операции

Актуальная схема регулировки клапанов ВАЗ 2107 состоит из таких комбинаций:

• шестой-восьмой;
• четвертый-седьмой;
• первый-третий;
• пятый-второй.

Весь отсчет стартует от звездочки коленвала. Когда первая пара будет отрегулирована, то проворачиваем коленчатый вал на пол-оборота (180 градусов). Это позволит перевести нужные поршни в крайнее верхнее положение одного из рабочих тактов.

Далее разберем, как регулировать клапана на ВАЗ 2107 (инжектор). Для этого устанавливаем коленвал в стартовую позицию в соответствии с метками. Они позволят перевести четвертый цилиндр в верхнюю мертвую точку. В таком случае бегунок распределителя окажется напротив контакта. Данная позиция позволяет отрегулировать такие клапаны:

• на 7-м и 8-м кулачке – выпускной и впускной клапан на 4-м цилиндре;
• 4-й кулачок – выпускной на 2-м;
• 6-й кулачок – выпускной на 3-м.

Контролируем зазор, вводя щуп в пространство около ракеров. Оптимальным считается проход с незначительным усилием вначале, а далее легче входит. Такая позиция не нуждается в перестройке.

Если же мерильный инструмент заходит свободно или не может протиснуться, то нужно использовать ключи. Расконтрагаиваем удерживающую гайку ключом на 17, затем используем рожок на 13 для стягивания или ослабления зазора. Законтрагаиваем рожком на 17. Проверяем повторно, и дальше таким образом поступаем в каждом случае.

Прокручиваем коленвал на 360 градусов так, чтобы бегунок стал против контакта первого цилиндра. В новой позиции осуществляется регулировка следующих клапанов:

• впускной 1-го цилиндра и выпускной 1-го;
• на 2-м цилиндре впускной;
• на 3-м цилиндре выпускной.

Вымеряем заход аналогичной методикой, как в предыдущем положении. После того как все зазоры отрегулированы, ключом на 38 за гайку вращаем коленвал на несколько (3—4 минимум) оборотов. Теперь стоит провести контрольные замеры на всех клапанах в первоначальной последовательности.

Добившись оптимальных положений, закрываем головку крышкой (пеналом) и заводим мотор. При правильном выполнении работы возможный цокот разбалансировки должен полностью исчезнуть. Если же стучащий звук слышится повторно, то следует провести диагностику более тщательно, расширив поиски неполадок.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.

Нужна ли регулировка клапанов

В двигателях внутреннего сгорания применяются впускные и выпускные клапана. Впускной клапан отвечает за подачу топливно-воздушной смеси в цилиндр, а выпускной — за отвод отработавших газов.

Для правильной работы двигателя ВАЗ 2107 между рокером и штоком клапана должен быть зазор 0.15 мм. Если это расстояние будет больше — появится характерный «стук клапанов». Если расстояние будет меньше или его совсем не будет — то клапан не будет полностью закрываться, что может привести к «прогару тарелок».

Кроме того, неправильно выставленный тепловой зазор ведет к снижению КПД двигателя.

Когда нужна регулировка клапанов

В соответствии с рекомендациями завода, необходимо производить регулировку клапанов ВАЗ 2107 один раз на 15 тысяч километров пробега. Также стоит провести регулировку в следующих случаях

1) Появление характерного «стука»
2) Снижение приемистости двигателя
3) Повышенный расход топлива
4) Сниженная компрессия
После каждого ремонта ГРМ

Щуп для регулировки клапанов ВАЗ 2107

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0.15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа
— на 13 — для головки регулировочного болта
— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.
Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.
Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

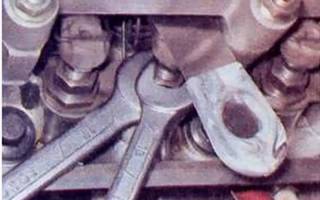

1) Ослабить контра гайку ( на 17).
2) Повернуть регулировочный болт ( ключ на 13).
3) Затянуть Контра гайку.
4) Еще раз проверить зазор щупом ( должен входить «с натягом»)
5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

• Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
• Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
• В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

Все детали клапанного механизма

1 — клапан;
2 — стопорное кольцо;
3 — направляющая втулка;
4 — маслоотражательный колпачок;
5 — опорная шайба наружной пружины;
6 —опорная шайба внутренней пружины;
7 — внутренняя пружина;
8 — наружная пружина;
9 — тарелка пружины;
10 — сухари;
11 — рычаг привода клапана;
12 — пружина рычага;
13 — регулировочный болт;
14 — контргайка регулировочного болта;
15 — втулка регулировочного болта;
16 — стопорная пластина пружины рычага.

Видео — Регулировка клапанов на ВАЗ 2107

Регулировка клапанов ВАЗ 2107

При работе происходит нагрев двигателя, что влечет за собой эффект теплового расширения деталей. Одним из способов компенсации последствий расширения элементов двигателя является конструктивно предусмотренный зазор, за счет которого компенсируется увеличение размеров кулачка и тарелки толкателя клапана. Величина его подобрана так, чтобы при достижении рабочей температуры кулачок нажимал на толкатель именно тогда, когда необходимо открыть клапан и удерживал его в открытом положении в течение заданного времени. Только при соблюдении этих условий возможно добиться максимальных показателей мощности, топливной экономичности и экологичности.
Установленная заводом-изготовителем величина зазора составляет 0,15 мм (значение для холодного двигателя). Контроль значения этого параметра производится при помощи плоского измерительного щупа. При отклонении значения зазора от нормативного в меньшую сторону клапан будет открыт по времени дольше, чем это необходимо, в большую сторону – будет закрываться раньше, чем требуется. В результате нарушаются фазы подачи топливной смеси в цилиндры и удаления из них отработавших газов, что может привести к ухудшению эксплуатационных характеристик, а впоследствии и к серьезным неисправностям, например, перегреву двигателя или прогоранию клапана. Поскольку в двигателях отечественной «классики» отсутствуют специальные гидрокомпенсаторы, автоматически «выбирающие» зазор, регулировка клапанов на ваз 2107 выполняется вручную.

Когда рекомендуется выполнять регулировку

В обязательном порядке необходимо проверить и (при отклонении результатов измерения от установленных) отрегулировать величины зазоров в следующих случаях:

• После проведения ремонта/замены элементов в газораспределительном механизме
• Возникновение постороннего шума в районе клапанной крышки
• Через каждые 15 тыс. км пробега
• Ухудшение мощностных и топливных показателей

Порядок регулировки клапанов ваз 2107

Чтобы выполнить данную операцию, предварительно требуется подготовить инструменты:

• Набор обычных гаечных ключей
• Сервисное приспособление, используемое для проворачивания шкива коленвала
• Измерительный щуп калибром 0,15 мм

Кроме того, необходимо обеспечить следующие условия работы:

• Двигатель должен остыть
• Температура воздуха в помещении близка к 20С
• Автомобиль находится на ровной площадке с твердым покрытием

Регулировка клапанов ваз 2107 карбюратор

Прежде всего следует убедиться, что натяжение цепи соответствует нормативному и при необходимости отрегулировать ее натяжение.

Для обеспечения доступа к механизму газораспределения нужно демонтировать корпус воздушного фильтра и защитную клапанную крышку.

Затем требуется провернуть коленвал в начальную позицию для регулировки – поршень четвертого цилиндра должен быть установлен в верхнее положение. При помощи специального ключа, поворотом, шкив коленвала устанавливается таким образом, чтобы контрольная метка шкива была совмещена с самой длинной отметкой, нанесенной на крышку распределительных шестерен двигателя.

Допускается использование для проворачивания коленчатого вала обычного ключа размером 38 мм, тем не менее, применение специального инструмента значительно облегчает выполнение данной операции.

Затем осуществляется контроль положения метки на звездочке распредвала. Она должна занять положение возле отлива на корпусе блока цилиндров двигателя.

Регулировка проводится согласно последовательности работы двигателя по цилиндрам и, соответственно, открытия/закрытия клапанов. Первыми проверяются величины зазоров у 6 и 8 кулачков распредвала (отсчет проводится от передней крышки двигателя, на которой расположены шкивы валов). Контрольный щуп вставляется между поверхностями кулачка и тарелки толкателя клапана. При соответствии величины зазора нормативной прохождение щупа будет происходить с усилием. В иных случаях его либо будет невозможно вставить, либо он будет проходить относительно легко, что служит признаками того, что требуется произвести регулировку.

Чтобы отрегулировать зазор, необходимо, удерживая контрольный болт ключом на 13мм, ключом на 17мм ослабить контрящую гайку. Затем вращением болта нужно установить требуемую величину зазора и затянуть контрящую гайку. После этого нужно еще раз проконтролировать значение зазора.

Последующий порядок выполнения операции выглядит таким образом: 4 и 7, 1 и 3, 5 и 2 (по номерам кулачков). Коленвал последовательно проворачивается на 180° специальным приспособлением (на 180°, 360° и 540° соответственно, относительно начального положения).

После контроля зазоров всех клапанов нужно снова проверить совмещение меток механизма газораспределения, а также произвести монтаж предварительно снятых деталей в обратном порядке — поставить на место защитную крышку (при этом желательно установить новую прокладку; в крайнем случае, проконтролировать состояние старой) и корпус фильтрующего элемента.

Регулировка клапанов ваз 2107 инжектор

Отличие процесса для инжекторной топливной системы состоит в ином нахождении контрольных отметок начального положения коленвала двигателя. Одна из них нанесена на шкив привода ремня генератора. Она должна совпасть с выступом на корпусе крышки. Другая, как и в предыдущем случае, находится на шестерне распредвала и должна соответствовать отливу на корпусе. В остальном регулировка клапанов ваз 2107 инжектор своими руками осуществляется в той же последовательности, что и для карбюраторной системы питания.
При правильно проведенной операции исчезнут посторонние шумы, улучшатся показатели приемистости и расхода топлива. Таким образом, обладая минимальными слесарными навыками, можно самостоятельно улучшить эксплуатационные характеристики автомобиля и предотвратить возникновение серьезных поломок.

Ниже вы можете просмотреть видео о том, как отрегулировать зазоры клапанов ваз 2107 своими руками.

Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

• Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
• Щуп для определения зазора.
• Отвертки.
• Фломастер.
• Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
   7. Снимаем крышку трамблера (распределителя).
   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
   10. После совпадения меток приступаем к настройке зазоров клапанов.


       Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
       Угол проворота коленчатого вала	Регулируемые клапана
       	8 и 6
       180	4 и 7
       360	1 и 3
       540	5 и 2

   Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

2. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
3. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
4. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
5. Далее, проделываем то же самое с 6-м клапаном.
6. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
7. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.
