Задние фонари ВАЗ 2114 – замена, тюнинг

ВАЗ 2114 – отечественный автомобиль семейства Samara-2, выпускаемый с 2001 по 2013 год. С каждым годом данный автомобиль становится популярнее, преимущественно среди лиц мужского пола от подросткового возраста до 35 лет. Многие автолюбители выбирают данный авто, как первую машину, а другие выбирают его для активной езды, совершенствуя внутренние и внешние характеристики тюнингом. Одним из элементов, который человек может сам улучшить и модернизировать – это задние фонари ВАЗ 2114.

В данной статье будут рассмотрены следующие аспекты:

Составляющие задней оптики;
Замена фар ВАЗ 2114;
Виды тюнинга задних фонарей 2114.

Составляющие задней оптики

Штатное оптическое оборудование многих не устраивает, ведь идентичное было у предыдущей модели кузова ВАЗ 2109. Элементы оптики легко снимаются и усовершенствовать их можно своими руками. Но прежде чем приступить к рассмотрению тюнинга фар, следует рассмотреть элементы задней оптики в отдельности.

Задние фонари представлены в виде блок фары (то есть с несколькими составляющими). Блок фара задней оптики включает в себя: габаритные огни (горят всегда, когда включен свет), стоп-сигналы (при нажатии педали тормоза они начинают гореть, предупреждая сзади идущую машину) и поворотники. В отдельности от данного блока устанавливается противотуманные фары и фары заднего хода.

Замена задних фар ВАЗ 2114

Некоторых пугает самостоятельная замена фар, но на самом деле эта процедура достаточно проста.

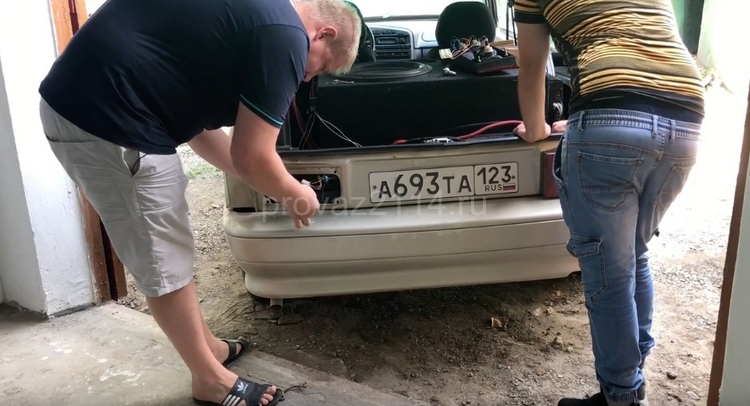

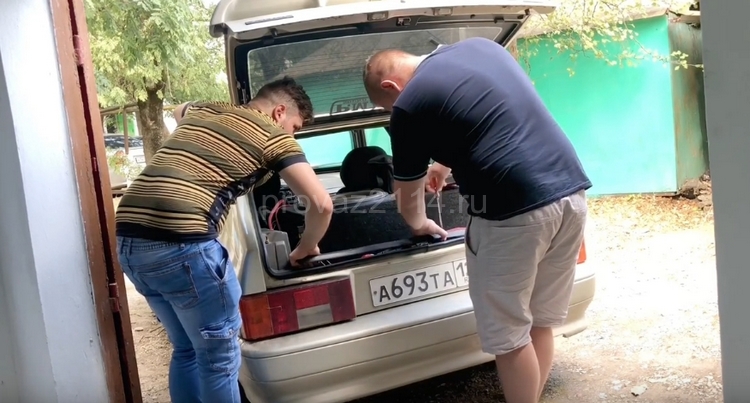

Все, что требуется для замены – это гаечный ключ на «10». Чтобы снять фары, необходимо открыть багажник.
Последующие действия следует выполнять при заглушенном моторе, чтобы не бы током.
Аккуратно отсоединить контакты плат фонаря, при этом не повреждая саму лампу и плату.
Завершающее действие, открутить 4 гайки креплений фонаря к задней части автомобиля, придерживая фонарь, чтобы не поцарапать покрытие автомобиля фарой.

Исходя из конечной цели снятия фары, можно снять ламподержатель из фары, отсоединив защелку крепления. Готово!

Виды тюнинга задних фонарей 2114

У человека всегда есть желание выделяться среди других. Свое желание он направляет и на технику, которой владеет. Тогда дело доходит до тюнинга машин. Касательно задних фонарей на машине есть выбор, как видоизменить заднею оптику. Выделяют следующие виды тюнинга оптики:

Полная замена фар на варианты, отличающиеся от штатных фар;
Установка светодиодов.

Рассмотрим каждый вид в отдельности.

Полная замена фар

Это наиболее простой вариант тюнинга, но более затратный. Удобство в том, что таким образом можно сэкономить время, ведь другие варианты требуют полной разборки фары. Также не нужно бояться, что фары будут испорчены, что-то не приклеится. В данном случае подобных опасений не будет, ведь здесь достаточно приобрести тюнинг-комплект и установить его вместо штатной оптики, в соответствии с инструкцией, которая дана выше.

При выборе альтернативных фар на ВАЗ-2114 стоит обратить внимание на ряд рекомендаций, которые стоит придерживаться, чтобы не допустить лишних трат и покупки подделки.

При выборе комплекта обратите внимание на качество материала, пластика, креплений. При наличии каких-либо сколов, тонких элементов, ненадежных креплений не стоит брать комплект. Так возникает риск доломать ее при установке, либо уже при эксплуатации он сможет отпасть, либо окончательно треснуть.
На изделии обязательно должны быть уплотнители. Их наличие обеспечит зазор между фарами (материал – пластик) и кузовом (металл) и продлит износостойкость покупки.
Наличие в каждой блок-фаре своей лампочки. Хороший производитель не будет экономить на комплекте «под ключ», ведь в последующей они станут как образцы, по которым при сгорании будет покупка новых лампочек.

Читать еще: Лада деталь тамбов каталог

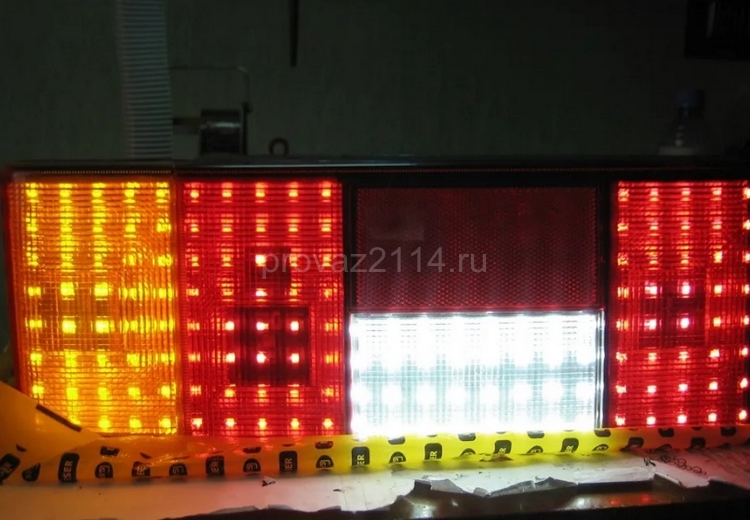

Установка светодиодов

Светодиоды могут усовершенствовать фары и сделать их эффектными с уникальным внешним видом. Этот вид тюнинга менее затратный, но более кропотлив, по сравнению с первым рассматриваемым видом. Также он подразумевает усовершенствование уже имеющегося оборудования дополнительными материалами.

Чтобы приступить к тюнингу, следует иметь:

Светодиодные ленты (есть различные цвета);
Резисторы (обратите внимание на мощность резистора, в зависимости от длины ленты количество резисторов будет увеличиваться);
2 вида скотча (двухсторонний и малярный);
Стеклоткань;
Канцелярский нож и кусачки;
Паяльник;
Обезжириватель;
Эпоксидный клей.

Сколько лампочек будет на светодиодной ленте – решать только владельцу. Лучше использовать такое количество, чтобы оно смогло плотно прилегать к основе. В зависимости от того, какие именно фары желаете изменить, такого цвета и желательно брать цвета светодиодов. Это необходимо, чтобы ваш тюнинг не сбивал других водителей. В стоп-сигналах должны быть красные лампочки, в сигналах поворота – желтые.

Для того, чтобы прикрепить светодиоды нужно снять фару, это рассмотрено выше.

После снятия нужно снять стекло с фары, оно посажено на герметик, его нужно нагреть. Аккуратным движением отвертки или ножа, зацепляем стекло в месте стыка, постепенно отсоединяя его. Отметим, что эти действия нужно знать тем, кто собирался поменять или покрасить рассеиватель в фаре, но не знал, как это сделать.

Дальше нужно подобрать положение лент и их длину. Обезжириваем поверхность, на которую собираемся клеить ленту и приклеиваем ее. Делаем выводы проводки светодиодов из фары. После тщательной просушки, устанавливаем стекло в корпус фары, проклеив стык эпоксидным клеем или другим герметиком. Завершающее действие, нужно установить фару на их место.

Установка светодиодных элементов в оптику имеет свои преимущества.

Во-первых, такой свет более энергоемок.
Во-вторых, света они дают больше.
В-третьих, такой свет не является незаконным.

Переделываем задние фонари на ВАЗ 2108/2109

Процесс тюнинга фонарей:

Шаг первый. Установка светодиодов и покраска фонарей
Сперва на внешнюю часть фонаря нужно приклеить светодиодную ленту. Для этого изначально нужно разметить фонарь и определить с тем, как диоды будут на нем располагаться. Далее светодиодная лента обязательно фиксируется с помощью эпоксидной смолы. В противном случае лента будет отставать, так как диоды довольно сильно нагреваются при работе.

После этого из бумаги нужно вырезать квадратики и наклеить их на каждый светодиод, это нужно для защиты, чтобы диод не был окрашен. Ну а после этого фонарь красится в черный матовый цвет прямо поверх светодиодов. После того как краска высохнет, бумажки можно будет снять и диоды будут открыты.

Читать еще: Лада гранта в кузове универсал фото

Шаг третий. Подключение диодов
Чтобы подключить светодиодные ленты, в родном фонаре нужно сделать отверстия под провода. Далее провода просто припаиваются к тем контактам, к которым подключаются стандартные лампочки. Стоп-сигнал и габарит нужно подключать через диоды, для этого подойдут диоды с выпрямительных мостов, так как они достаточно мощные для этих целей. Обычные диоды могут сгореть. При нажатии на тормоз загораются не только стоп-сигналы, но и задние габариты.

Ну и соответственно нужно не забыть подключить правый и левый поворот.

Вот и все, на этом тюнинг можно считать оконченным. Что же вышло, можно посмотреть на видео.

Переделываем задние фонари на ВАЗ 2108/2109

Процесс тюнинга фонарей:

Ну и соответственно нужно не забыть подключить правый и левый поворот.

Вот и все, на этом тюнинг можно считать оконченным. Что же вышло, можно посмотреть на видео.

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

Читать еще: Модуль зажигания нива 21214 инжектор

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.

Еще пять статей на сайте по электрике автомобилей ВАЗ

Сравнительный тест-ремонт авто

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций: 11 комментариев

Да, левый-правый разницы ни какой нет.

Левый правый разницы там нет ? Я купил фишку там цвета разные

Пожалуйста, всегда рады помочь.

Спасибо очень помогло.Все сделал согласно схеме,проблема была в том что бывший хозяин переделки фары и часть ламп не горела.Все эти скрутки пришлось снять нахуй и сделать как положено.

Цвета проводов на разных автомобилях одной и той же марки могут отличаться оттенками. Например, оранжевый на одной машине и светло-желтый на другой. Такая вот особенность конструкции.

Долго чесал репу по поводу оранжевого…

Действительно, разъемы платы для 2105 и 2114 одинаковые, а провода по цвету в них вставлены различные.

Купил в магазине разьем платы заднего фонаря(у меня ваз 2114 в магазине сказали что все одинаковые и продали от 2105 .Цвет проводов оказался разным и расположение минусового с клемой в зеркальном отражении.Перепиновать нет смысла т.к. путаница в цветах.Это правда ,что других не бывает,или как всегда обман ?

Спасибо выручили,купил 21099 с заменёнными задними фонарями другой формы.Машина для меня малознакомая.Старый хозяин там понапутал концы,посмотрел и прочитал ваши пояснения,пришлось на печатной плате разъёмного соединителя,со стороны фонаря почти все провода перепаивать,местами менять,ох и наворотил он там.Ещё раз спасибо.

Очень нужная информация для тех, кто не любит разбираться в схемах. Лично мне была очень полезна, т.к. собираюсь модернизировать задние фонари на ВАЗ 2114 и написать статью по этому поводу на сайте eslicho.ru
