Система зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем бесконтактная. Она состоит из датчика-распределителя зажигания, коммутатора, катушки зажигания, свечей зажигания, выключателя зажигания с реле зажигания типа 113.3747-10 и проводов высокого напряжения.

Система зажигания ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, устройство, конструкция, принцип работы, электрическая схема, каталожные номера деталей.

Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе.

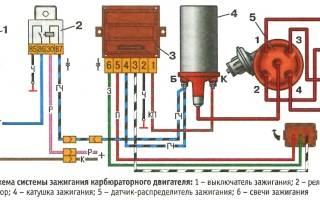

Электрическая схема системы зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Устройство системы зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Наименование и каталожные номера элементов системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-2131-01 с карбюраторным двигателем.

Датчик-распределитель 3810.3706 на ВАЗ-21213 Лада Нива.

Четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания. Со встроенным микроэлектронным датчиком управляющих импульсов. Датчик-распределитель выполняет две основные функции:

— Распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.
— Задает момент искрообразования в зависимости от его начальной установки, числа оборотов коленчатого вала и нагрузки на двигатель.

Наименование и каталожные номера элементов датчика-распределителя системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-2131-01 с карбюраторным двигателем.

Коммутатор системы зажигания.

В системе зажигания ВАЗ-21213 Лада Нива используются следующие типы коммутаторов:

— 3620.3734.
— 76.3734.
— RT1903.
— PZE4022.
— К563.3747.

Коммутатор преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания, размыкая цепь питания первичной обмотки катушки зажигания.

Блоки электронные системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-21217, ВАЗ-2131-01.

Катушка зажигания ВАЗ-21213 Лада Нива.

В системе зажигания используются следующие типы катушек зажигания:

— 8352.12.
— 27.3705.
— 027.3705.
— 27.3705-01.

Катушки зажигания маслонаполненные, герметизированные с разомкнутым магнитопроводом.

Свечи зажигания и высоковольтные провода системы зажигания ВАЗ-21213 Лада Нива.

Свечи зажигания — А17ДВРМ или А17ДВРМ1 с помехоподавляющими резисторами сопротивлением 4-10 кОм. Высоковольтные провода с распределенным сопротивлением (2550±270) Ом/м.

Выключатель (замок) зажигания ВК347 2101-3704000-11 на ВАЗ-21213 Лада Нива.

Выключатель зажигания типа ВК347 (2101-3704000-11) оснащен противоугонным устройством. Принцип действия устройства заключается в том, что после извлечения ключа, установленного в положение «III» (стоянка), из корпуса выключателя выдвигается запорный ригель, который входит в паз вала руля и блокирует вал.

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контактам «30» и «30/1». Свободный штекер «INT» служит для подключения радиоприемника.

Запорный ригель противоугонного устройства должен выдвигаться, если ключ установить в положение «III» (стоянка) и вынуть из замка. Запорный ригель должен утапливаться после поворота ключа из положения «III» (стоянка) в положение 0 (выключено). Ключ должен выниматься из замка только в положении «III».

Включаемые цепи при различных положениях ключа в замке зажигания.

При установке в корпус выключателя контактную часть надо располагать так, чтобы штекеры «15» и «30» находились со стороны запорного ригеля. При этом широкий выступ контактной части войдет в широкий паз корпуса выключателя.

Особенности эксплуатации системы зажигания на Лада Нива.

На автомобиле ВАЗ-21213 Лада Нива применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, соблюдайте следующие правила.

— На работающем двигателе не касайтесь элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).
— Не проверяйте работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и «массой».
— Не прокладывайте провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.
— Следите за надежностью соединения с «массой» коммутатора через винты крепления. Это влияет на его бесперебойную работу.
— При включенном зажигании не отсоединяйте провода от клемм аккумуляторной батареи и не отсоединяйте от коммутатора штепсельный разъем. Так как на отдельных элементах его схемы может возникнуть повышенное напряжение и они будут повреждены.

Рекомендуем всегда возить в автомобиле катушку зажигания и коммутатор. Вероятность выхода из строя этих устройств довольно велика, а отремонтировать их или заменить чем то другим невозможно. При их повреждении двигатель пустить невозможно, но в то же время их замена очень проста. При крайней необходимости их можно заменить аналогичными элементами от другой модели автомобиля ВАЗ.

Система зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

Система зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем входит в систему управления двигателем. Управляет системой зажигания электронный блок управления (ЭБУ) двигателем. Система зажигания состоит из:

— Модуля зажигания, установленного на специальном кронштейне на блоке цилиндров.
— Свечей зажигания.
— Проводов высокого напряжения.

В системе зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем применяется модуль зажигания, состоящий из одной или двух катушек зажигания высокой энергии. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания. Она также не имеет регулировок (в том числе и угла опережения зажигания), так как зажиганием управляет электронный блок.

Наименование и каталожные номера элементов системы зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

Модуль зажигания системы зажигания ВАЗ-21214 Лада 4х4, ВАЗ-2131-41 с инжекторным двигателем.

Принцип работы системы зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах. В цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).

Читать еще: Снятие бачка омывателя матиз

В связи с постоянным направлением тока в обмотках катушек зажигания, ток искрообразования у одной свечи зажигания всегда протекает с центрального электрода на боковой, а у второй — с бокового на центральный.

Датчик положения коленчатого вала подает в электронный блок управления «опорный» сигнал, на основе которого блок управления делает расчет последовательности срабатывания катушек в модуле зажигания. Для точного управления зажиганием блок управления использует следующую информацию:

— Частота вращения коленчатого вала.
— Нагрузка двигателя (массовый расход воздуха).
— Температура охлаждающей жидкости.
— Положение коленчатого вала.
— Наличие детонации.

Модули и катушки зажигания Лада Нива 4х4

В этой группе товаров представлены модули и катушки зажигания для автомобилей Лада Нива 4х4 (ВАЗ 2121, 2131).

Модуль зажигания – это элемент, который предназначен для получения тока и передачи его через высоковольтные провода на свечи. Модули бывают двух видов 2112-3705010 и 2111-3705010, но они не взаимозаменяемы, так как устанавливаются на разные системы зажигания. Также есть раздельные катушки зажигания, по одной на каждый цилиндр, устанавливаются на свечу зажигания без высоковольтных проводов 2112-3706010.

Катушка зажигания нужна для получения искры зажигания и воспламенения топливно-воздушной смеси.

2112-3705010 на автомобилях восьми и шестнадцати клапанных с объёмом двигателя 1.5;
2111-3705010 на автомобилях восьми клапанных с объёмом двигателя 1.6;
2112-3706010 на автомобилях шестнадцати клапанных с объемом 1.4, 1.6.

Какие признаки неисправного модуля зажигания?

провалы тяги на разгоне;
на комбинации приборов загорается «check engine»;
неравномерная работа двигателя на холостых оборотах «плавают»;
двигатель «троит», не работает одна из пар цилиндров (это слышно).

Но в отличие от модуля, при неисправности катушки, в след за ней из строя может выйти и контроллер.

Как проверяется исправность модуля зажигания ВАЗ?

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом – признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.

Модуль зажигания нива 21214 инжектор

Модуль зажигания существует для инжекторных нив в двух модификациях. Старого образца и нового образца. В старом варианте: разъем на 4 контакта и большая существенная масса, устанавливались на нивах первого образца. Нового образца: разъем имеет 3 контакта и малую массу.

С качеством данной стандартной запчасти столкнулся совершенно случайно. Приезжает клиент на диагностику и говорит что по утрам крутит стартером по 5-10 секунд, пока двигатель не «схватит» первый раз. А форсунки в это время льют, все это вылетает в трубу …..и взрывается в глушителе, разворотив большую банку. Проверив искру как обычно на массу, я увидел ее наличие и успокоился. Чего только я не проверил: производительность форсов, сделал замену свечей и проводов, поменяли заправку. А утром после зимней ночи все так же стартером масло гоняем. Во всем оказался виноват модуль зажигания. Искру на воздухе он на свечи давал, но ее энергия была настолько мала, что под давлением в цилиндре, смесь она поджечь не могла. На форумах как обычно углубились в рассуждение какие модули покупать: московские, старооскольские или еще какие то. Я сразу заказал Бошевский модуль. Не буду долго тянуть с рассказом….на следующее утро после установки, двигатель завелся с пол-оборота.

Покаюсь в том, что к своему стыду я не знаю в чем измеряется мощность искры и если для этого какие нибудь приборы. Для измерения мощности модуля зажигания (и совсем не для нивы) я купил в финском магазине Билтема безумно дорогой «прибор» за 5 евро, который представляет собой прозрачный цилиндр. Это чудо ставится на один из свечных проводов в разрыв цепи и в нем вживую прекрасно можно наблюдать мощность искры. В стандартном варианте разрыв между полюсами составляет 1 см, но даже этого расстояния модулю бывает «не пробить». Впоследствии я сделал себе свою приспособу, где расстояние между полюсами можно менять до 2 см и тем самым смотреть предел и хотя бы относительные характеристики работы.

Читать еще: Полироль для пластиковых фар

Модуль зажигания старого образца

Модуль старого образца производит достаточно известная, немецкая фирма Huco. Устанавливается на автомобили с системой ЭБУ Бош 7.0. Преимущественно до 2008г.

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

Четырехвыводная катушка зажигания представляет собой блок из двух катушек.

Управление током в первичных обмотках катушек осуществляется контроллером в зависимости от режима работы двигателя.

К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) в одном во время такта сжатия (рабочая искра), в другом — во время такта выпуска (холостая).

Катушка зажигания — неразборная, при выходе из строя ее заменяют.

1. Отсоединяем от модуля зажигания разъем.

2. Отсоединяем высоковольтные провода.

3. Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну

4. Снимаем модуль зажигания со шпилек кронштейна.

5. На модуле отлиты номера цилиндров

Устанавливаем модуль зажигания в обратной последовательности

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка “Стоимость” — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки “Стоимость” — такие детали мы не продаем и заказы на них не принимаем.

Катушка зажигания нива 21214 инжектор

Четырехвыводная катушка зажигания представляет собой блок из двух катушек.

Катушка зажигания — неразборная, при выходе из строя ее заменяют.

1. Отсоединяем от модуля зажигания разъем.

2. Отсоединяем высоковольтные провода.

3. Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну

4. Снимаем модуль зажигания со шпилек кронштейна.

5. На модуле отлиты номера цилиндров

Устанавливаем модуль зажигания в обратной последовательности

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «бобина», которую устанавливали на «классику». Тем не менее, проверка данного элемента не должна вызывать сложности даже у начинающих автомобилистов.

Инжектор 8 клапанов: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля есть смысл в следующих ситуациях:

наблюдается «плавание» холостых оборотов;
двигатель «двоит», то есть слышно, что не работает одна из пар цилиндров: первый-четвертый или второй-третий;
ощущаются провалы тяги при разгоне;
высвечивается ошибка «Cheсk engine».

Как показывает неисправности модуля диагностика

Заехав на СТО или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), можно тоже узнать о том, что «корень зла» находится в модуле зажигания.

В таком случае должны высветиться следующие коды ошибок:

Р3000 (Р3001, Р3002, Р3003, Р3004) — зажигание в цилиндрах не срабатывает;
Р0351 — обрыв в обмотке пары 1-4 цилиндров;
Р0352 — обрыв в обмотке пары 2-3 цилиндров.

Впрочем, совсем не обязательно, что итоги диагностики двигателя говорят о «смерти» модуля. Создавать проблемы также могут высоковольтные провода (например, пробой) и свечи зажигания. Поэтому сперва рекомендуется пойти от малого к серьезному. И только в случае полной исправности других элементов системы зажигания есть смысл начать проверку модуля.

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

Читать еще: Шумоизоляция моторного отсека гранта

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Первым делом измерьте сопротивление между парными выводами вторичной обмотки. Для этого переведите тестер в режим омметра. Установите щупы на выводы к первому и четвертому цилиндрам, затем — ко второму и третьему. Здесь не имеет большого значения, какие именно цифры показывает дисплей (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичны. Если погрешность составляет больше 100 Ом, вы имеете дело с неисправностью «вторички», а значит, модуль подлежит замене.

Следующим вариантом проверки должен стать «прозвон» колодки проводов, к которой подключается модуль. Отсоедините ее и переведите работу тестера в режим вольтметра. Один щуп установите на контакт А, второй — на массу двигателя. Попросите своего помощника запустить двигатель (или хотя бы покрутить стартером) и посмотрите на показатели дисплея. Напряжение должно находиться в районе нормальных 12 Вольт. Сделайте так же со вторым контактом.
Если напряжение вообще отсутствует, нужно проверить предохранитель. В данном случае смотрите три предохранителя на ЭБУ. Находится данный блок под торпедой, со стороны переднего пассажира. Крепления откручиваются крестовой отверткой. Предохранитель на модуль зажигания идет третьим сверху (самый нижний) и имеет номинал 7.5 А. Наряду с перегоревшим предохранителем причиной отсутствия электротока может стать нарушение контактов, коррозия, обрыв проводов.

Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Цена замены: сколько стоит новый модуль и какую модель нужно купить

Для ВАЗ 2114 подходит модуль зажигания 43.3705, который также используется на моделях 2110, 1118, 2170, оснащаемых 8-клапанным впрысковым двигателем с электронной системой управления М7.9.7. Аналогами являются модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ. Стоимость покупки составляет от 600 до 900 рублей.

Замена модуля

Как снять и порядок подключения:

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.
