Распиновка кнопки аварийной сигнализации

К этой идее меня подтолкнули обстоятельства. Ехал на дачу – вдруг закончился в баке бензин. Как я не обратил внимание на индикатор уровня топлива, понять не могу – первый раз такое! Короче, пришлось ловить буксир…

Висеть “на галстуке” с непривычки оказалось неприятно. Малая дистанция, необходимость точного повтора маневров буксира, держало меня в сильном напряжении. А ведь надо еще, едущих сзади водителей как-то предупредить о маневрах, им же за моим автомобилем не видно сигналов буксира. Для этого приходится отвлекаться от дороги – нажимать кнопку аварийной сигнализации, включать зажигание, “переключать” повороты. Ведь известно, что на наших машинах (у меня “Нива”), когда лампы аварийной сигнализации (они же – лампы указателей поворота) включены, правый и левый указатели поворота работают синхронно. Значит, для того чтобы показать всем свой маневр, надо выключить аварийную сигнализацию, повернуть ключ зажигания и включить переключатель поворота. Соответственно, после маневра – снова включить аварийную сигнализацию и выключить зажигание. Понятно, что бесконечное манипулирование кнопками раздражает (особенно на буксире) и отвлекает внимание.

Неудивительно, что после такой поездки, я немедленно занялся усовершенствованием электрики. Появилась идея, повышающая внешнюю информативность активной безопасности автомобиля, – и новая схема, которая избавляет водителя от метания между кнопками, а порядок включения указателей поворота теперь не отличается от привычного. Например: при включении правого поворотника, при включенной аварийной сигнализации, лампы левой стороны автомобиля выключаются, а при возврате переключателя в среднее положение – опять включаются.

В схему я добавил два диода с прямым током не мене 5 А и два пятиконтактных реле – они дополнительно уменьшают токовую нагрузку на контакты подрулевого переключателя указателей поворота. Как диоды и реле подключены, можно понять на примере схемы “Нивы 21213”.

Как видите, подключить нетрудно (инструкция вариант №1 и вариант №2). А польза ощутимая: причем, не только для вас, но и для окружающих.

В выходной, 14 июня, наконец, нашел время доработать схему своего авто. На переделку ушло не более полутора часов, с перекурами. Доработанная схема стала работать сразу, выходит, я нигде не ошибся. :-)))

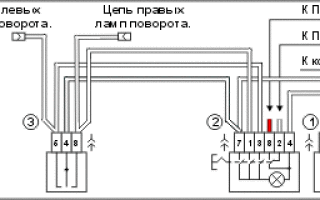

На схемах:
1 – реле – прерыватель указателей поворота и аварийной сигнализации.
2 – выключатель аварийной сигнализации.
3 – подрулевой переключатель указателей поворота.
4 – дополнительные пятиконтактные реле.
5 – дополнительные диоды на ток не менее 5 А (установил диоды Шоттки SP540, 5 А, 40 В, U_п = 0,57 В).

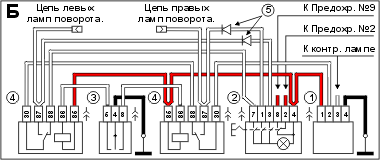

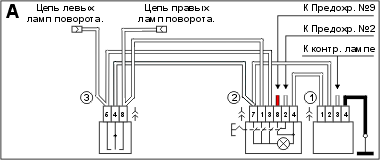

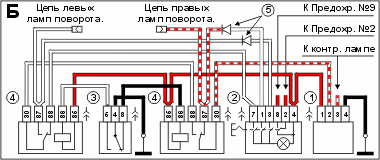

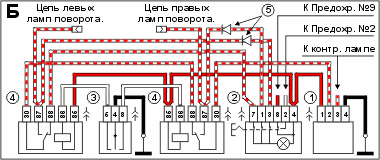

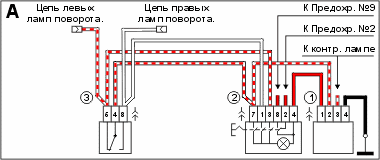

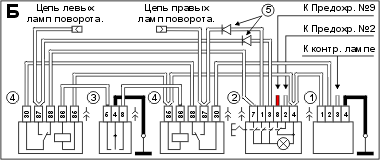

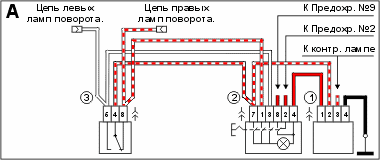

А – работа штатной схемы	Б – работа доработанной схемы
Замок зажигания в положении “Стоянка”. На Пр. №2 нет напряжения. На Пр. №9 – 12 В.

Замок зажигания в положении “Зажигание”. На Пр. №2 и Пр. №9 напряжение 12 В. Питание подается на реле поворота, а на доработанной схеме и на дополнительные реле.

Подрулевой переключатель в положении левого поворота. С подключенными лампами реле поворотов начинает работать.

Подрулевой переключатель в положении правого поворота. С подключенными лампами реле поворотов начинает работать.

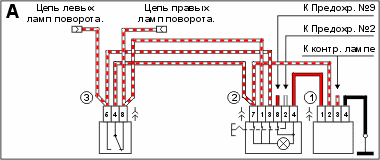

Замок зажигания может быть в любом положении. Аварийная сигнализация включена, при этом цепи правых и левых ламп поворотов замкнуты. Лампа выключателя горит в противофазе с лампами поворота, так как от них “получает” массу.

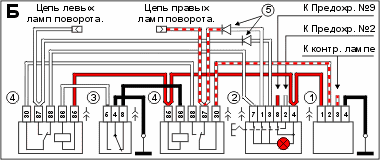

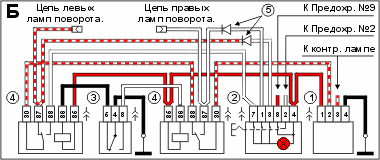

Подрулевой переключатель в положении левого поворота. В штатной схеме мигают все лампы, а в доработанной – отключились цепи правах ламп, лампа в выключателе аварийной сигнализации горит постоянно.

Подрулевой переключатель в положении правого поворота. В штатной схеме мигают все лампы, а в доработанной – отключились цепи левых ламп, лампа в выключателе аварийной сигнализации горит постоянно.

P. S. Предложил эту идею в рубрику “Советы бывалых” журнала “За рулем”, материал (одна схема и 4. 5 поясняющих предложений) был готов еще к февральскому номеру 2003 г., но что-то не складывается с публикацией. Похоже этот совет никогда не появится на страницах журнала. :-(((

Последовательность работ по доработке схемы. Вариант №1.

Для справки, старая и новая схемы:

Инструменты: крестовая отвертка, паяльник, устройство для обжима клемм, тонкое шило, бокорезы, технический фен, ключ “на 10″.

Материалы: два пятиконтактных автомобильных реле, два диода на ток не менее 5А, провод 0,75 мм, клеммы (мама) под колодки – 4 шт., простые – 7 шт. и одна под винт М6, термоусадочный кембрик, п/в изоляция.

Отсоединяем “минусовой” провод от АКБ, снимаем кожух рулевой колонки и комбинацию приборов.
Отсоединяем колодку с проводами от выключателя аварийной сигнализации.
В колодке от 7 клеммы бокорезами откусываем один провод, идущий к клемме 2 реле – прерывателя аварийной сигнализации и указателей поворота (его возможно определить по направлению его входа в жгут, идущий в приборной панели). Отрезанный провод вытягиваем в приборную панель. Зачищаем изоляцию, опрессовываем простую клемму и изолируем ее с помощью термоусадочного кембрика.
С помощью шила вынимаем 4 клемму из колодки и откусываем ее. Зачищаем провод от изоляции. Берем дополнительный провод и тоже его зачищаем. Проводники скручиваем, обжимаем клемму под колодку и вставляем ее на место, в 4 гнездо. Провод протягиваем к приборной панели.
На расстоянии примерно 4 см от колодки перекусываем провода, идущие от клемм 1 и 3, и в каждый разрыв впаиваем по диоду анодом к колодке. Заблаговременно надо одеть термоусадочные кембрики, так чтобы изолировать выводы и пайку.
Жгут, с дополнительным проводом от 4 клеммы, обматываем изоляцией и вставляем выключатель аварийной сигнализации в колодку.
Подготавливаем два реле, скрепляя их, друг с другом боковыми поверхностями, изоляцией. Для простоты дальнейшего объяснения назовем одно реле “левое реле” (ЛР), а другое – “правое реле” (ПР). Контакт 30 ЛР и 88 ПР соединяем изготовленной перемычкой с простыми клеммами, которые изолированы с помощью термокембрика.
Разъединяем 8-ми контактную колодку, идущую от подрулевого переключателя.
С помощью шила вынимаем из колодки клемму 5, изолируем термокембриком и подключаем к контакту 87 ЛР.
С помощью шила вынимаем из колодки клемму 8, изолируем термокембриком и подключаем к контакту 87 ПР.
С помощью шила вынимаем из колодки клемму 4, изолируем термокембриком и подключаем к контакту 88 ЛР.
Провод от контакта 2 реле – прерывателя, о котором говорилось в 3 пункте, подключаем к контакту 30 ПР.
На провод от контакта 4 выключателя, о котором говорилось в 4 пункте, монтируем две простые клеммы на расстоянии 5 см, изолируем их термокембриком и подключаем к контактам 85 ЛР и 85 ПР.
Изготавливаем три перемычки. Две – по 10 см, с одной стороны клеммы простые с изоляцией термокембриком, а с другой под колодку. Одну – 15 см, с одной стороны клемма под колодку, а с другой под винт М6.
Вставляем клеммы перемычек в колодку, причем клемму длинной перемычки в гнездо 4, а короткие в – 5 и 8.
Провод, идущий от 5 контакта колодки, подключаем к 86 ЛР. Провод, идущий от 8 контакта колодки, подключаем к 86 ПР.Провод идущий от 4 контакта колодки, подключаем к массе, под крепеж приборной панели.
Закрепляем “блок” из двух реле в удобном месте панели приборов. Соединяем 8-ми контактную колодку подрулевого переключателя.
Ставим на место комбинацию приборов, кожух рулевой колонки и подсоединяем “минус” к АКБ.
Проверяем работу указателей поворота и аварийной сигнализации.

Читать еще: Уаз хантер не заводится на горячую

Последовательность работ по доработке схемы. Вариант №2.

Этот вариант доработки схемы включения указателей поворота и аварийной сигнализации отличается от варианта №1 тем, что большую часть работы можно сделать не в автомобиле, например, дома. А именно, дома можно изготовить модуль, состоящий из двух реле и двух (папа, мама) восьми штекерных колодок, которые используются для соединения трехрычажного подрулевого переключателя со жгутом в панели приборов.

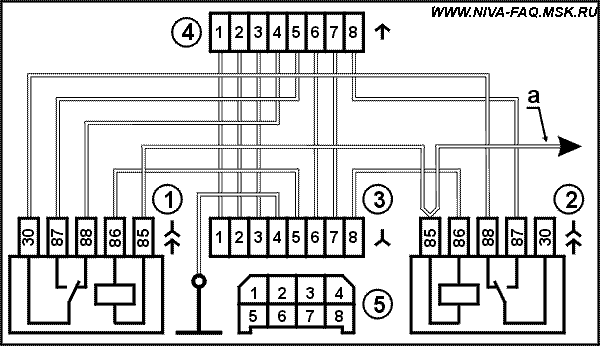

Принципиальная схема модуля:

Обозначения на схеме:

1 – реле для левых ламп поворота;
2 – реле для правых ламп поворота;
3 – колодка (мама);
4 – колодка (папа);
5 – вид на колодку и порядок штекеров по схеме ВАЗ-21213;
а – провод идущий к выключателю аварийной сигнализации.

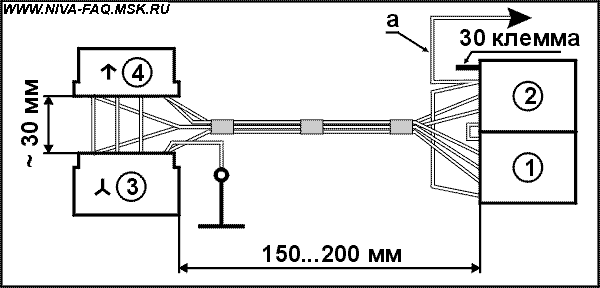

Монтажная схема модуля:

Обозначения на схеме:
1 – реле для левых ламп поворота;
2 – реле для правых ламп поворота;
3 – колодка (мама);
4 – колодка (папа);
а – провод идущий к выключателю аварийной сигнализации.

Инструменты: устройство для обжима клемм, бокорезы, технический фен.

Материалы: два пятиконтактных автомобильных реле, две колодки (мама, папа), провод 0,75 мм, клеммы (мама) под колодки – 8 шт., клеммы (папа) под колодки – 8 шт., простые (мама) – 9 шт. и одна под винт М6, термоусадочный кембрик, п/в изоляция.

Соединить реле и колодки проводами, на концы которых обжаты соответствующие клеммы, согласно схеме. Клеммы, подключаемые к реле, изолировать термоусадочным кембриком.
Провод “а”, который будет подключен к выключателю аварийной сигнализации, должен быть с запасом, примерно 70. 80 см. Длинный провод будет легче “внедрить” в штатный жгут проводов в приборной панели.
Провода, соединяющие колодки и реле, сформировать в жгут, на который сделать несколько бандажей из п/в изоляции.

Монтаж модуля в автомобиль.

Инструменты: крестовая отвертка, паяльник, устройство для обжима клемм, тонкое шило, бокорезы, технический фен, ключ “на 10”.

Материалы: собственно модуль, два диода на ток не менее 5А, провод 0,75 мм, клеммы (мама) под колодки – 1 шт., простые (мама) – 1 шт., термоусадочный кембрик, п/в изоляция.

Отсоединяем “минусовой” провод от АКБ, снимаем кожух рулевой колонки и комбинацию приборов.
Разъединяем 8-ми контактные колодки, соединяющие подрулевой переключатель со жгутом, и вставляем в них модуль.
Отсоединяем колодку с проводами от выключателя аварийной сигнализации.
В колодке от 7 клеммы бокорезами откусываем один провод, идущий к клемме 2 реле – прерывателя аварийной сигнализации и указателей поворота (его возможно определить по направлению его входа в жгут, идущий в приборной панели). Отрезанный провод вытягиваем в приборную панель. Зачищаем изоляцию, опрессовываем простую клемму и изолируем ее с помощью термоусадочного кембрика. Затем подключаем ее к контакту 30 реле 2 модуля.
Провод “а” протягиваем по жгуту к выключателю аварийной сигнализации.
С помощью шила вынимаем 4 клемму из колодки и откусываем ее. Зачищаем провод от изоляции. Берем провод “а” и тоже его зачищаем, предварительно отрезав его излишки. Проводники скручиваем, обжимаем клемму под колодку и вставляем ее на место, в 4 гнездо.
На расстоянии примерно 4 см от колодки перекусываем провода, идущие от клемм 1 и 3 и в каждый разрыв впаиваем по диоду анодом к колодке. Заблаговременно надо одеть термоусадочный кембрики, так чтобы изолировать выводы и пайку.
Жгут с диодами обматываем изоляцией и вставляем выключатель аварийной сигнализации в колодку.
Провод идущий от 4 штекера колодки модуля, подключаем к массе, под крепеж приборной панели.
Закрепляем “блок” из двух реле модуля в удобном месте панели приборов.
Ставим на место комбинацию приборов, кожух рулевой колонки и подсоединяем “минус” к АКБ.
Проверяем работу указателей поворота и аварийной сигнализации.

Кнопка аварийки ВАЗ 2114: обзор и варианты замены

Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.

Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.

Именно по этой причине выполнять замену следует в таком порядке:

демонтаж родной аварийки;
демонтаж кожуха колонки;
установка нового кожуха;
подключение новой евро кнопки к сети;
монтаж кнопки на панель.

Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.

Читать еще: Трекер не отвечает на смс

Как произвести установку евро кнопки?

Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:

Евро кнопка аварийки ваз 2114.
Колодка для ее монтажа.
Реле типа HLS4453.
Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
Клеммы в количестве 6 штук.
Изоляционная лента.

Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.

Выполнять это необходимо по следующей схеме:

Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.

Несмотря на то, что соединение при помощи клемм довольно прочное, все-же рекомендуется его пропаять, нанеся небольшое количество припоя на место входа провода — это поможет значительно увеличить надежность и улучшить контакт.

После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки. Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле. Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.

На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.

Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.

Если в автомашине установлен бортовой компьютер, то перед монтажом новой кнопки аварийной сигнализации его следует обязательно отключить. Другие электронные приборы отключать не обязательно.

Замена кожуха колонки

Как уже говорилось, при извлечении старой кнопки из кожуха рулевой колонки, в последнем остается большое отверстие. Конечно, функционированию машины оно не помешает, но все же кожух лучше заменить.

При выборе нового (а подбирать его придется от других моделей ВАЗа) следует учитывать следующие моменты:

наличие всех необходимых отверстий под элементы управления;
их расположение;
величину отверстия для руля (например, на кожухе для Калины оно очень большое).

Оптимальным же, по отзывам самих автолюбителей, является стандартный кожух (не «евро»!) для 10-й модели.

Установка аварийки на ВАЗ 2101

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей;
7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – основной блок предохранителей; 7 – дополнительный блок предохранителей; 8 – реле-прерыватель аварийной сигнализации и указателей поворота; 9 – контрольная лампа указателей поворота в спидометре; 10 – выключатель аварийной сигнализации; 11 – задние фонари; 12 – переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант. На рынке продается готовая проводка для подключения аварийной сигнализации:

Установка аварийки на ВАЗ 2101:
Красный – к белому с черной полосой (или фиолетовый), это нагрузка.
Желтый – к голубому (это контролька).
Синий – к оранжевому (зажигание).
Коричневый с красной полосой – постоянный плюс (например на первом предохранителе).
Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую установить передние стекла от ВАЗ 2107 своими руками, выглядит просто супер!

Распиновка кнопки аварийки уаз

Современные российские автомобили

Разделы

Схема включения указателей поворота и аварийной сигнализации

Схема включения указателей поворота и аварийной сигнализации

1 – передний указатель поворота; 2 – аккумуляторная батарея; 3 – генератор;
4 – боковой повторитель указателя поворота; 5 – блок предохранителей и реле; 6 – выключатель зажигания; 7 – выключатель аварийной сигнализации; 8 – сигнальная лампа включения указателей поворота; 9 – задние фонари (лампы указателей поворота); 10 – переключатель указателей поворота и света фар

Читать еще: На каком рисунке изображен автомобиль

СМАЗЫBАНИE
Наименование масел, количество и периодич- ность смазывания указаны в химмотологической карте смазывания автомобиля (приложение 4), а расположение сборочных единиц и агрегатов, требующих периодиче .

Угол развала передних колес
Регулировка развала передних колес и закрепление шарнира стойки 1 – гайка стабилизатора; 2 – болт крепления шарнира; 3 – фланец чехла; 4 – регулировочный болт; 5 – шарнир стабилизатора; 6 – за .

Снятие и установка вентилятора
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Под панелью приборов отсоедините колодку с проводами электродвигателя вентилятора отопителя от жгута проводов. 2. Отсоедините провод “массы” электродв .

Одним из основных приборов в системе световой аварийной сигнализации мигающего типа, устанавливаемых на автомобилях и других механических транспортных средствах, является выключатель аварийной сигнализации.

Выключатели аварийной сигнализации ВК422, 24.3710, 245.3710, 37.3710, 375.3710, схемы, замена ВК422 на 24.3710 при неисправностях.

Если при включении аварийки не работают лампы указателей поворотов, то причиной тому может быть неисправность переключателя поворотов, выключателя аварийной сигнализации, реле поворотов, перегорание предохранителя или нитей ламп указателей поворотов, обрыв или короткое замыкание проводов.

В случае, когда при работе указателей поворотов, начинают мигать ламы габаритных огней или тормозных сигналов, или вообще приборы световой сигнализации начинают вести себя необъяснимо, то виной этому обычно бывает плохой контакт с массой. Поэтому в таких случаях прежде всего надо проверить крепление проводов массы в багажнике, возле задних фонарей и около фар и подфарников.

В том случае, если выключатель аварийной сигнализации неисправен или вышел из строя, и его не удалось отремонтировать, а возможности приобрести аналогичный нет, то можно произвести его замену на выключатель другой марки.

Внутренняя коммутация и маркировка выводов у разных типов выключателей аварийки различная, это необходимо учитывать при подключении проводов. Для правильного монтажа также имеет значение и то, какого типа реле-прерыватель указателей поворота применяется в схеме аварийной сигнализации и указателей поворота. Общие сведения о подключении проводов к выключателям ВК422 и 24.3710 при разных вариантах укомплектования системы приведены в таблице ниже.

Подключение выводов выключателей аварийки ВК422, 24.3710, 245.3710 в сочетании с реле-прерывателями РС950 и 23.3747.

При пользовании таблицей нужно иметь в виду следующее. Подключение клемм «4» и «5» у выключателя ВК422 или «1» и «3» у 24.3710 можно менять местами. В том случае, если на автомобилей стоит реле двухрежимной работы световых сигнальных фонарей, то при замене ВК422 на выключатель 24.3710, сохранить его работоспособность не удается. Поэтому при необходимости такой замены от двухрежимной световой сигнализации придется отказаться и демотировать реле.

Внешний вид, схема коммутации и контактов выключателя аварийки 6HD 002 535 Hella.

Выключатель 6HD 002 535 Hella уникален тем, что в него по сути встроено электротепловое реле поворотов. Это позволяет обеспечить работу аварийки при выходе из строя штатного реле поворотов.

В каждом автомобиле есть кнопка аварийной сигнализации. При ее нажатии одновременно начинают мигать указатели поворотов и два повторителя, расположенные на передних крыльях, в сумме получается шесть световых приборов. Таким образом, водитель предупреждает всех участников движения о том, что у него какая-то нестандартная ситуация.

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

если произошло дорожно-транспортное происшествие;
если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Что скрывает кнопка аварийной сигнализации?

Устройство первых световых сигнализаций было достаточно примитивным, они состояли из подрулевого переключателя, теплового биметаллического прерывателя и световых указателей поворотов. В современных же все обстоит немного иначе. Сейчас аварийная сигнализация состоит из специальных монтажных блоков, в которых и содержатся все основные реле и предохранители.

Правда, в этом есть свои недостатки, так, в случае обрыва или же сгорания участка цепи, который расположен непосредственно в блоке, для его ремонта необходимо разбирать весь блок целиком, а иногда может потребоваться даже его замена.

Также появилась кнопка аварийного отключения сигнализации с выводами для перекоммутации цепей световых приборов (в случае смены режима работы). Конечно же, нельзя не назвать и главные составные части, благодаря которым водитель может оповестить остальных участников дорожного движения о происходящей нестандартной ситуации – световые приборы. В них входят абсолютно все указатели поворотов, которые есть на авто, и еще дополнительно два повторителя, последние находятся, как уже упоминалось, на поверхности передних крыльев.

Как устроена схема аварийной сигнализации?

Из-за большого количества соединительных проводов современная схема аварийной сигнализации значительно усложнилась по сравнению с ее прототипом, и состоит в следующем: вся систему запитывается только лишь от аккумуляторной батареи, так можно обеспечить ее полноценную работу даже в случае выключенного зажигания, т.е. во время стоянки транспортного средства. В это время все необходимые лампы соединяются посредством контактов включателя сигнализации.

При включенной аварийной сигнализации цепь питания работает следующим образом: напряжение подается от аккумулятора на контакты монтажного блока, далее оно через предохранитель поступает непосредственно на выключатель аварийной сигнализации. Последний же соединяется с блоком во время нажатия кнопки. Затем оно, опять проходя через монтажный блок, поступает на реле-прерывателя поворотов.

Цепь нагрузки имеет следующую схему: реле аварийной сигнализации соединено с контактами, которые при нажатии кнопки приходят в замкнутое положение между собой, таким образом, они соединяют абсолютно все необходимые лампы. В это время параллельно включается и контрольная лампа посредством контактов выключателя аварийной сигнализации. Схема подключения кнопки аварийной сигнализации достаточно проста, и на освоение у вас уйдет не более получаса. Необходимо помнить о ее значимости, поэтому обязательно следите за ее состоянием.
