Фары ангельские глазки на ваз 2106

Как самому сделать ангельские глазки для ваза?

Сегодня многие люди могут позволить себе купить только отечественную машину: калина приора или ваз. Эти марки нередко встречаются на дорогах нашей страны.
Чтобы сделать их более привлекательными и необычными, многие автовладельцы идут на оригинальный автотюнинг. Самым популярным и простым в исполнении своими руками автотюнингом на сегодняшний день являются фары «ангельские глазки».

Тюнинг «ангельские глазки»

Как сделать ангельские глазки на калину своими руками или ваз мы расскажем в этой статье.

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

возможность сборки осветительной системы своими руками;
доступность материалов системы;
качественная подсветка фар;
длительный период службы сборной системы;
красивый внешний вид машины;
качественный и оригинальный автотюнинг отечественного автомобиля.

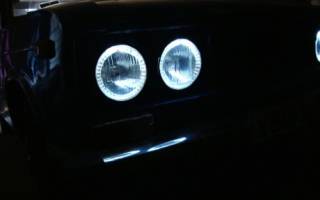

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Особенности тюнинга

Автотюнинг «ангельские глазки» представляет собой светящиеся кольца, которые располагаются на отражателях. Такие кольца придают автомобилю оригинальности и необычности. Стоит отметить, что данный вид тюнинга является самым привлекательным в плане отделки отечественного автотранспорта.

Обратите внимание! Творцом подобного тюнинга считается компания BMW.

Светящиеся кольца формируются из светодиодной ленты, благодаря чему такой тюнинг становится:

долговечным;
стойким к механическим повреждениям;
дает качественное освещение;
достаточно простым в сборке.

Благодаря тому, что основой светящихся колец является светодиодная лента, такой тюнинг любой человек сможет сделать своими руками. Для этого необходимо только четко следовать инструкции, которая будет приведена ниже.

Готовимся к работе

Для того чтобы украсить свой ваз (модели от 2101 до 2115 и 21099), вам потребуется приготовить определенный набор материалов и инструментов.

Обратите внимание! В магазинах найти подходящую осветительную и оптическую систему для машины практически невозможно. Поэтому ее придется изготавливать своими руками.

Чтобы изготовить «ангельские глазки» на ваз, вам понадобятся следующие материалы:

несколько пластиковых палочек. По длине они должны быть равными размерам оптики, имеющейся на машине. Следовательно, для создания тюнинга нам понадобятся четыре пластиковые палочки с длиной примерно 40-45 см;

термостойкий герметик, подходящий для работы с оптикой;
четыре светодиодные лампочки или лента. В случае использования ленты, отдавайте предпочтение модели SMD 5050 на 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет совпадение цвета автомобиля с цветом светодиодов;
четыре запасных стекла на фары. Их необходимо купить на всякий случай, так как старые целыми и без сколов снять вряд ли получится;
кабель;
резисторы;
батарейка на 9 вольт;
банка или любой круглый предмет, имеющий с фарами один диаметр;
оргстекло с толщиной листа в 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также необходима дрель с набором сверл и дисковыми насадками.

Варианты исполнения

«Ангельские глазки» на ваз можно сделать несколькими способами:

просто приобрести в магазине специализированных альтернативных фар. В этой ситуации вам останется только установить своими руками фары на машину. Но здесь существует один существенный минус – найти подходящие фары довольно проблематично, да и стоят они недешево;
оформление «глазок» с помощью прозрачных трубок и светодиодов;
изготовление тюнинга с помощью светодиодных лент.

Давайте рассмотрим вариант, когда «ангельские глазки» изготавливаются из пластиковых трубок.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

Обратите внимание! В процессе придания формы трубке следите за тем. чтобы она не была перегретой. В противном случае в пластмассе могут сформироваться мелкие пузырьки.

далее ожидаем полного застывания трубки;
после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Обратите внимание! Чтобы насечки были сделаны ровно, процесс их формирования нужно проконтролировать с помощью пластикового хомута. Если насечки делать при включенных светодиодах, то можно уже на этом этапе просмотреть конечный результат ваших трудов.

Насечки на трубе

для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Установка на машину

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета. Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
прикрепляем светодиодное кольцо на фары транспортного средства;
закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
места стыков обрабатываем герметиком.

Читать еще: Лампочки в противотуманные фары ларгус

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции. В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.

Кластерные Ангельские глазки ВАЗ 2106

Angel еyes («ангельские глазки») – относительно недавнее изобретение. В самом начале ХХI века в компании БМВ взяли и заменили передние габаритные лампы на световые кольца. Мелочь, а приятно. Новшество активно пошло в автонарод. Нашим автовладельцам это малофункциональное эстетство тоже пришлось по вкусу. Особенно когда их обязали ездить среди бела дня со включёнными фарами. “Глазастое чудо” и водителей едущих по встречке машин не ослепляет, и себя во всей красе показывает: любуйтесь! Даже на «ВАЗ 2106» можно почувствовать себя принцем на белом, вороном, вишнёвом или серебристом коне.

Почему кластерные ангельские глазки предпочтительнее светодиодных (SMD) или неоновых (CCFL)?

Газовые дешевле, но не такие яркие, быстро ломаются, не выносят морозов и разгораются долго – в течение двух минут. Кластерные – те же светодиодные, но усовершенствованные: в них нет разрывов, кольцо сплошняком покрыто слоем люминофора.

В остальном светящиеся кольца из текстолита обладают теми же достоинствами. Надёжны, долговечны (служат до ста тысяч часов!), виброустойчивы, работают при любой температуре воздуха, достигают максимальной силы свечения практически мгновенно, не нагревают фару, имеют компактный блок управления.

Ангельские глазки на «ВАЗ 2106» просты в установке.

Но в любом случае прикупить стильные ходовые огни не лишне. Они резко улучшат внешний вид вашей «ласточки» и сразу выделят вас из автомобильного «стада» ровным мощным сиянием. А самое главное, в случае правильного подключения можно не опасаться забыть о необходимости зажечь ДХО. Кластерные ангельские глазки на «ВАЗ 2106» загорятся автоматически, и вас не будет ждать неприятность в виде штрафа от автоинспектора. Так что про малофункциональность – это, пожалуй, преувеличение.

Кластерные ангельские глазки обладают рядом важных преимуществ:

1. Светят более ярким белым ровным светом;
2. Благодаря новейшему светодиодному COB чипу достигается равномерное свечение без точек;
3. Свечение полным кругом в 360 градусов без пробела (в CCFL в кольцо встроены 2 электрода, потому круг света был не полный, прирывистый);
4. Отсутствие нагрева при работе аксессуара, следовательно не портят фару;
5. Компактнй блок управления;
6. Рекордный срок службы (до 100000 часов)
7. Высокая механическая прочность, надежны, не боятся перепадов температур и вибрации;
8. Макисмальная яркость свечения через доли секунды (в газоразрядных — через 2 минуты);
9. Более тонкий дизайн и легче устанавливаются;

Преимущество перед светодиодными глазками прошлого поколения в отсутствии разрывов кольца между отдельными светодиодами.

Характеристики:

Толщина кольца: 3 мм.
Количество светодиодных кристаллов: 144.
Входное напряжение: 10-30 Вольт.
Мощность: 7 Ватт.
Световой поток: 990 Люмен.
Температура свечения: 5000К (яркий белый).
Рабочая температура: от -60 до +80°С.
Гарантия: 1 год.

Комплектация:

4х кластерные светодиодные ангельские глазки.
4х регулятора напряжения.
Проводка.

В комплекте 4 кластерных светодиодных кольца нужного диаметра.

Ангельские глазки на ВАЗ 2106 или Приору своими руками

На автомобили BMW начиная с 2000 года начали устанавливаться Angel Eyes – ангельские глазки. С тех пор многие автолюбители, невзирая на возраст и марку своего авто, а также конфигурацию фар, предпринимали попытки установить ангельские глазки своими руками. Надо отдать должное – некоторые авторские работы имеют довольно достойный вид, придавая авто эксклюзивности. Даже в BMW X3 стоят такие же глазки.

Одна из причин, которая до сих пор движет изобретателям – стоимость отделки фар. Можно, конечно, ангельские глазки купить, если вы готовы потратить в среднем от $40 до $60 из своего бюджета. Немного дешевле обойдутся китайские аналоги.

В заводском исполнении ангельские глазки состоят из неоновых трубок, но добиться похожего вида можно, использовав подручные материалы и доступные радиоэлементы. Ниже будут подробно описаны наиболее простые и эффективные варианты, которые можно сделать самостоятельно из подручных материалов. Кто не хочет это делать самостоятельно, можно сделать в специализированном сервисе: https://car-light.design.

Ангельские глазки своими руками: предварительные работы

Перед тем как отправиться в магазин за деталями, внимательно осмотрите свои фары. Их необходимо вынуть из штатных мест, а затем обязательно разобрать. В зависимости от модели авто может потребоваться снятие переднего бампера. В ВАЗ 2106, например, отсоединить оптику не составляет особого труда, а вот при демонтаже блок-фары на Приоре без снятия бампера не обойтись.

Постарайтесь сохранить стекло целым, хотя иногда сделать это очень сложно. Поэтому предусмотрите возможность приобретения новых стекол, но дополнительные вложения нежелательны. Если стекло «посажено» на клей-герметик, а в большинстве фар это именно так, придется воспользоваться обычной духовкой.

Порядок действий следующий:

оклейте лицевую часть строительным скотчем (для предотвращения появления царапин);
обмотайте всю фару хлопчатобумажным материалом;
поместите фару в духовку на 10-15 минут;
установите температуру в духовке 150-170 градусов.

По истечении времени, воспользовавшись плоской отверткой, поддевайте стекло по периметру фары. Оно должно податься, если этого не происходит – поместите фару в духовой шкаф еще на 5-7 минут. Настройтесь отделить быстро, с минимальными повреждениями стекла.

После разборки фар определите нужный диаметр ангельских глазок и место их установки. Для установки таких фар на ВАЗ 2106 потребуется сделать четыре одинаковых кольца, а на Приору – два больших и два маленьких.

Выбор основы

Один из основных элементов, от которого зависит, как будут выглядеть будущие оптические девайсы – основа. Если вы хотите, чтобы ангельские глазки излучали матовый рассеянный свет, и не было видно отдельных точек светодиодов, используйте молочный плексиглас или оргстекло. Если желаете, чтобы было видно каждый отдельный светодиод, тогда возьмите прозрачную пластмассу. По порядку рассмотрим оба варианта.

Прозрачный вариант

Для изготовления Angel Eyes из прозрачной трубки следует обзавестись железной болванкой, которая поможет сделать кольцо абсолютно круглым, если вы планируете использовать поворотные ручки от жалюзи.

Пластмассу нужного диаметра можно выточить на токарном станке из оргстекла толщиной 7- 8 мм. Оба варианта подходят, но в последнем потребуется дополнительно сверлить отверстия под светодиоды и обтачивать углы, сделав заготовку круглой.

Перед тем как изогнуть материал, по кругу на расстоянии не менее 1 мм сделайте надрезы глубиной в несколько миллиметров. Для этого используйте ножовку по металлу. Затем нагрейте строительным феном трубку и придайте ей круглую форму таким образом, чтобы кольцо соприкасалось в нескольких местах с отражателем внутри фары, так как вам впоследствии придется ее крепить.

Читать еще: Нанесение твердого воска на авто

Особенности подключения

Для сборки электрической части возьмите два DIP светодиода на 3,5 В (они имеют большую яркость чем SMD) диаметром 3 мм или 5 мм. На каждое кольцо понадобится по одному резистору номиналом 220 Ом. Установите внутрь трубки светодиоды, «посадив» их на циакриновый клей.

Можно загерметизировать отверстие клеевым пистолетом или прозрачным герметиком. После этого последовательно соедините светодиоды, подав на катод массу авто, а на анод припаяйте резистор и подайте на него + от бортовой сети. Соединить выводы с глазок следует с цепью включения габаритных или дневных ходовых огней.

Разобраться где анод (+) и катод (-) просто: у светодиода ножка анода длиннее, а катода – короче. Не забудьте тщательно все заизолировать, для этого подойдет термоусадочная трубка соответствующего диаметра, она более герметична и надежна. Соберите фары ангельские глазки в обратной последовательности, соединив стекло с корпусом и использовав специальный клей. Далее на фото БМВ с ангельскими глазками.

Установка ангельских глазок внутрь фары производится на –герметизирующий состав. Для долговременной эксплуатации обеспечьте максимальную площадь соприкосновения. Не следует делать отверстия в корпусе фары, так как это приведет к попаданию влаги внутрь. Во время эксплуатации в зимнее время будет постоянно образовываться конденсат и фары будут плохо освещать дорогу, кроме того, светоотражающая поверхность быстро выйдет из строя.

Матовый вариант

Для придания рассеивающего света используйте молочный плексиглас, если его нет, то подойдет оргстекло. Последнее для придания матовости обработайте мелкозернистой наждачной бумагой марки Р200 или Р400. В этом случае следует изготовить дополнительный элемент из тонкого текстолита с токопроводящими дорожками, к которому необходимо на одинаковом удалении друг от друга припаять LED элементы. Дешевле и быстрее будет использовать торцевую или угловую светодиодную ленту. Кстати, такие же фары можно сделать на ВАЗ 2109 или ВАЗ 2111.

Для более четкого свечения на внутреннюю и наружную часть колец следует приклеить светоотражающий элемент стального цвета, например, пищевую фольгу или металлическую ленту до 0,5 мм. В этом случае свечение будет направлено прямо по ходу движения авто и значительно ярче.

Можно сделать ангельские глазки на Приору или другое авто, даже если фары имеют правильную прямоугольную форму. После установки не забудьте отрегулировать фары для предотвращения ослепления от встречных транспортных средств.

А далее подробное видео о том, как сделать ангельские глазки своими руками на любой автомобиль:

Ангельские глазки: нюансы самостоятельной установки

Ангельские глазки — светящиеся круги, устанавливаемые в фары БМВ с 2001 года. Но чтобы обзавестись подобным завораживающим свечением, совсем необязательно покупать именно «немца». Яркие элементы можно установить самим на любой машине. Только надо понимать, что неправильный монтаж может испортить штатную оптику авто, а использование оборудования, не соответствующего требованиям ГОСТ, приведёт к проблемам с правоохранительными органами.

Что такое ангельские глазки

В 2001 году немецкий концерн BMW представил публике рестайлинг модели E39. Главное изменение состояло в фарах: вокруг стандартной лампы передней оптики появилась светящаяся окантовка. Она начинала светиться во всех четырёх фарах, когда водитель включал габариты. Выглядела новинка очень эффектно, публика сразу приняла её на ура. Круглую окантовку в народе прозвали ангельскими глазками (Angeleyes).

Сейчас окантовку в фарах можно увидеть на разных машинах, даже на отечественных «Жигулях». Вот только установленные светящиеся «зрачки» на любых авто, кроме BMW, являются результатом тюнинга. В заводской комплектации ангельские глазки идут только в «бэхах», так как немецкий производитель запатентовал систему.

Автолюбители любят ангельские глазки за то, что они придают авто современный вид. Есть в светящемся ободке и практическая ценность — при включении «зрачков» машина становится более заметной, повышается безопасность на дороге (другие водители видят такую красоту издалека, что снижает вероятность ДТП). Ангельские глазки обеспечивают хорошую видимость не только в ночное время суток, но и в светлое, поэтому их можно использовать как дневные ходовые огни (но только при условии, что яркость испускаемого света будет в пределах от 400 до 800 кандел — это соответствует требованиям ГОСТ Р 41.48–2004).

Когда вокруг сплошная темнота, ангельские глазки существенно повышают безопасность неподвижного объекта. Выгода ещё в том, что подобные фонарики не потребляют много электрической энергии. Благодаря своей экономичности они не будут провоцировать значительную разрядку аккумулятора, долго работая в режиме автономной подсветки.

Алексей Бартош, специалист по ремонту и обслуживают автомобильной техники

Фотогалерея: ангельские глазки на автомобилях разных марок

Разновидности ангельских глазок

Начинка ангельских глазок бывает трёх типов в зависимости от используемого светового устройства. У каждого вида есть свои плюсы и минусы:

Таблица: сравнение трёх видов ангельских глазок

Характеристика	Неоновые ангельские глазки	Светодиодные ангельские глазки	Кластерные ангельские глазки
Описание испускаемого света	Свечение сплошное, яркость средняя	Свечение точечное, яркость высокая	Свечение сплошное, яркость высокая
Способ подсоединения к бортовой сети авто	Требуется блок розжига	Не нужно дополнительных устройств, подключение идёт напрямую к бортовой сети	Требуется стабилизатор напряжения
Устойчивость к тряскам и перепадам температур	Удовлетворительная	Хорошая	Отличная
Способ крепления к фаре	Крепежи	Суперклей и/или крепёжный скотч	Суперклей
Срок службы	До 30 000 часов работы	До 50 000 часов работы	До 65 000 часов работы
Электропотребление	Низкое	Низкое	Очень низкое
Примерная цена за готовый комплект глазок	От 1480 р.	От 1100 р.	От 2300 р.
Есть ли возможность сделать самим дома из подручных материалов	Нет	Да	Нет

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Читать еще: Сколько литров бак на приоре седан

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Будьте внимательны: продажа и монтаж светодиодов в фары не являются противозаконным действиями. Обвинять магазины, продавшие комплект цветных или слишком ярких глазок, или мастеров, согласившихся их поставить, не стоит. Ответственность несёт только водитель, выехавший на дорогу с запрещённым световым оборудованием.

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам.

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
На клемму «30/51» ставим плюсовой провод от ангельских глазок.
Клемму «86» соединяем с кузовом машины.
С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете. Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев.
