Размер колес иж юпитер 5

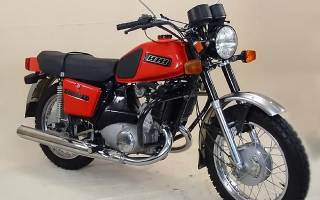

Технические характеристики мотоцикла Иж Юпитер 5

Юпитер 5 принадлежит к разряду советских мотоциклов, рассчитанных на любые покрытия трасс, что несказанно радует всех обладателей детища ижевской мотопромышленности.

Внешнюю характеристику мотоцикла Иж Юпитер-5 отличает строгая классика отечественного «внедорожника», обладающая своей индивидуальностью, присущей всему модельному ряду. У него есть возможность добавлять грузовой либо пассажирский прицеп и универсальный модуль с массой в 480 килограмм и боковой прицеп на 95 кило.

Последние модельные вариации имеют маркировку «-03», где мощность движка доходит до 25 лошадей. Отличает «Юпитер» от всех остальных «планет», система жидкого охлаждения. На видео с Иж Юпитер-5 можно наблюдать положительное изменение — значительно снижен шум работы мотосредства, улучшена устойчивость при езде, а также снижен топливный расход.

Базовая вариация мотоцикла 5-020-03 содержит колёса на спицах, вилку-телескоп, а также двухкулачковые барабаны тормозов. Более модифицированная модель 6.113-020-03 получила вилку на гидропневматике, передний диск на тормоза и улучшенный мягкий ход.

Мотоцикл Иж Юпитер 5 получил мотор с ещё одним дополнительным цилиндром, два такта и возвратно-петлевую продувку, проходящую по четырём каналам. Рабочий раствор карбюраторной смеси маслобензина возгорается от электроискры. Система пуска сцепления: автомат.

Педали кикстартера и переключения передач находятся слева от картера. Всего мотокар насчитывает более тридцати модификаций и хорошо поддаётся тюнингу, который можно наблюдать на многочисленных фото Иж Юпитер-5.

Поговорим о характеристиках

Основные технические характеристики Иж Юпитер-5 указаны как для одиночки, так и для прицепа.

Описание	Одиночный вариант	С прицепом сбоку
Основные показатели мото «Иж Юпитер-5» в метрах без зеркал длина/ширина/высота	2,17/0,81/1,17	2,2/1,7/1,3
Чистый вес, кг	160	255
Максимум доступный для груза в кг	170	255
Скоростной предел км/час	125	95
Движковая характеристика «Иж Юпитера-5»	Пара цилиндров, на два такта, ёмкость 347,6 см3 , мощь в 24-25 лошад.сил
Механизм зажигания	Батарейный
Тип топлива	Бензин, октановое число от 76; А-76, АИ-93
Тип очистителя воздуха	Контактно-масляный
Система охлаждения	Жидкостная
Вид сцепления	Диски в масляной ванне
КПП	На четыре ступени;
Механизм переключения передач	Ножной полуавтомат и ручной выжим
Вид рамы	Одинарная, сварная
Колёса (стандарт/переднее/запаска) 3,50х18/3,25х19/3,75х18 (дюймы)
Тормозная система	Механический привод
Задний тормоз	Барабанный однокулачковый на тяге;	1-кулачковый барабанный
Передний тормоз	Дисковый на один поршень с гидравликой или тросовый двухкулачковый барабан на механике	1-кулачковый барабанный

Немного о тюнинге

Аматорские модификации можно наблюдать на видео мотоцикла «Иж Юпитер-5» довольно часто. На что чаще всего бросают взор мотоумельцы, собираясь волшебным образом преобразовать своего железного байка:

замена зажигательных контактов на электронику;
присутствие тахометра совсем не помешает;
ножка сбоку взамен крепления двигателя также не бывает лишней;
образки в выхлопах «сигарет» поменяют «голос» мотокара;
добавка лишних карбюраторов придаст больше мощи, но и усилит расход бензина;

Вилочные резинки передних амортизаторов, иные зеркала, поворотники и отказ от багажника придают юпитеру больше очарования.

Слабый мотор

Обзор двигателей на авто, мото, водной и садовой технике в помощь при выборе, эксплуатации и ремонте моторов

Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5

Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.

Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту. Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.

Читать еще: Пленка для оклейки салона автомобиля

Характеристика мотора ИЖ-П5

Трансмиссия
Тип двигателя	Одноцилиндровый, карбюраторный, двухтактный, воздушного охлаждения.
Рабочий объем , см 3	346
Максимальная мощность , л. с.	22 (20,9…23,1 при 4850±10 % об/мин
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Степень сжатия	8,2-8,7
Система смазки цилиндро-поршневой группы	смесь топлива с маслом. На более поздних моделях мотоцикла применена подача масла масляным насосом, дозирующим подачу масла от частоты вращения коленчатого вала и нагрузки двигателя в соотношениях 1/25-1/100 к подаче бензина. Заправочная ёмкость картера двигателя мотоцикла Иж П-5-01 — 0,7 л, масло М-8В, М-10В2, МС-14, МС-20, МГД-14М или их зарубежные аналоги.
Карбюратор	К-65И (в более ранних — К-62И)
Применяемое топливо	автомобильный бензин с октановым числом не менее 76. При совместной системе смазки применяется бензин в смеси с моторными маслами М-8В, М-10В, авиационным маслом МС-20 в соотношении 25:1, или смесь бензина с маслом для двухтактных двигателей МГД-14М (или его зарубежные аналоги) в соотношении 50:1.
Емкость бензобака	18 л.
Воздушный фильтр	контактно-масляный
Заправочная ёмкость масла в воздушном фильтре	0,15 л моторного масла
Генератор	Генератор — трёхфазная электрическая машина с электромашинным возбуждением и электронным выпрямителем-стабилизатором напряжения БПВ-14-10 (БПВ-21-15), мощностью первоначально 100, затем 140 Вт, или однофазный генератор с возбуждением от постоянных магнитов и электронным регулятором РНМ-1, мощностью 90 Вт.
Зажигание	батарейное контактное конденсаторное, на более поздних моделях электронное бесконтактное, с автоматическим регулированием опережения зажигания от частоты вращения коленчатого вала и независимое от аккумуляторной батареи.
Свеча зажигания	А23В (или зарубежные аналоги)
Аккумуляторная батарея	свинцовая кислотная, тип 6МТС-9, 12 вольт 9 А.ч
Передача от двигателя на сцепление	цепью приводной втулочной двухрядной (усиленной) в масляной ванне
Сцепление	многодисковое в масляной ванне
Заправочная ёмкость картера коробки передач	1,0 л, масло М-8В, М-10В2, МС-14, МС-20 или их зарубежные аналоги.
Коробка передач	трёхвальная четырёхступенчатая в одном блоке с двигателем и ножным переключением передач.

Передача от коробки передач на заднее колесо закрытой втулочной однорядной цепью Передаточное число от двигателя на сцепление 2,17 Передаточное число от коробки передач на заднее колесо 2,33 Передаточные числа коробки передач на передачах: I 3,88 II 2,01 III 1,26 IV 1,0

Слабые места двигателя ИЖ-П5

Воздушный фильтр;
Цилиндро-поршневая группа;
Коробка передач.

Более подробно о слабых местах силового агрегата ИЖ-П5…

Воздушный фильтр . Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.

ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.

Коробка передач . С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.

Недостатки двигателя ИЖ-П5

Громкий в работе;
Повышенная вибрация;
С глушителя брызгает масло;
Долгий разгон;
Большой расход топлива;
Малый ресурс;
Сильная отдача от кикстартера.

Громкая работа негативно воздействует на окружающих людей (мешает отдыхать), что вызывает по отношению к мотоциклисту соответствующие реакции.

Повышенная вибрация двигателя предается всему мотоциклу, особенно чувствуется вибрация руками на руле.

С глушителя брызгает масло , которое при движении попадает на спину водителя или пассажира. Этот минус устраняется монтажом поварешки из нержавейки, соответствующего диаметра на торец выхлопной трубы. У поварешки заранее должен быть вырезан сектор, который при монтировании винтами должен находиться в нижней части. Эта доработка исключит попадание масла на спину, а выхлоп будет направлен вниз.

Долгий разгон . Более длительный разгон у Планеты 5 с коляской.
Повышенная длительность при разгоне особенно заметна на мотоцикле с коляской.

Большой расход топлива . Двигатель по расходу топлива не экономичный и причина прежде всего в конструкции двухтактного двигателя.

Ресурс ограничен интервалом 20-25 тыс. км

Сильная отдача от кикстартера . Чтобы исключить удары кикстартером по ноге не сопровождайте ногой кикстартер при его возвращении в исходное положение. Воздействие на кикстартер при заводке мотора должно быть резким и сильным.

PS. Уважаемые мотоциклисты «Планетоводы»! Вы можете задать вопрос или добавить отзывы и информацию по слабым местами недостаткам мотора ИЖ-П5 в комментарии.

Иж Юпитер 4 — технические характеристики, улучшение

В 1980 году на Ижевском машиностроительном заводе был запущен для серийного производства дорожный мотоцикл ИЖ Юпитер 4. Четвертое поколение сменило на конвейере своего предшественника Иж Юпитер 3 и выпускалось до 1986 года.

Юпитер 4 мог уверенно передвигаться по дорогам с любым покрытием, а ключевой его особенностью была возможность совместной эксплуатации с пассажирским боковым прицепом, что позволяло сразу перевозить двух пассажиров или использовать прицеп для транспортировки небольших грузов.

Именно увеличенная пассажировместимость стала важной составляющей популярности мотоциклов. Кроме того, он обладал следующими достоинствами:

хорошие динамические характеристики;
простота в ремонте;
высокая проходимость;
доступная цена;
высокая надежность;
низкая восприимчивость к качеству топлива.

К существовавшим недостаткам ИЖ Юпитер 4, по отзывам владельцев, следует отнести:

низкое качество сборки на заводе (не затянуты соединения, плохие контакты, протечки масла);
нарушение синхронизации в работе цилиндров мотора;
неудачная схема электропроводки;
частые перегревы мотора при полной загрузке в теплое время.

Но за счет соответствующих достоинств мотоцикл пользовался наибольшей популярностью у сельских жителей, как универсальное транспортное средство.

Конструкция Юпитер 4

Популярность мотоцикла у сельских жителей была обусловлена не только вышеперечисленными достоинствами, но и достаточно несложной конструкцией, которая состоит из следующих основных узлов и агрегатов:

Двигатель.
1. Сцепление.
2. Коробка передач.
3. Карбюратор.
4. Два глушителя.
Электрооборудование.
1. Генератор.
2. АКБ.
3. Фара.
4. Стоп-сигнал.
5. Щиток приборов.
Трансмиссия.
1. Рама.
2. Рулевая вилка.
3. Подвеска передняя.
4. Подвеска задняя.
5. Тормоза.
6. Цепь привода заднего колеса.
7. Колеса.
Боковой прицеп.

К особенностям устройства мотоцикла следует отнести установку более мощного двигателя, использование специальных резинок для амортизаторов с целью снижения вибрации двигателя на раме, для повышения проходимости был увеличен ход обоих колес. Впервые на ИЖ Юпитер 4 использована 12-ти вольтовая электросхема. Также были улучшены оптика и световая сигнализация.

Простая конструкция мотоцикла, а также традиционно широкая унификация всех моделей Ижевского завода, в том числе с ИЖ Планета 4, которая обеспечивала высокую доступность запчастей, позволяли выполнять ремонтные ремонт работы в сельских условиях.

Для повышения продолжительности эксплуатации и надежности работы мотоцикла, особенно на запыленной сельской местности необходимо было выполнять своевременное техническое обслуживание. Именно для таких условий завод установил достаточно небольшую периодичность: ТО № 1 – через 2000 км, ТО № 2 – в 4000 км.

Улучшение мотоцикла ИЖ

Несмотря на высокую общую надежность мотоцикла, наиболее частые поломки происходили в электрооборудовании. Прежде всего, это связывалось с примененной на ИЖ Юпитер 4 12-ти вольтовой схеме электрооборудования, которая была еще не отработана и имела низкую надежность, поэтому при ремонте даже опытным электрикам приходилось пользоваться специальными цветными электросхемами проводки.

Самой распространенной неисправностью была потеря соединения или окисления в многочисленных разъемных контактах, которые широко использовались в проводке ИЖ Юпитер 4. Такие разъемы очень широко распространены сейчас в электрооборудовании для использования как в мотоциклах, так и в автомобилях, но тогда для многих владельцев мотоциклов стоял вопрос как своими руками провести ремонт таких контактов.

Пыль грязь вода и снег, от которых мотоцикл защищен гораздо меньше, чем автомобиль, являлись основными причинами нарушения работоспособности, поэтому и основные решения владельцев ИЖ Юпитер 4 были направлены на защиту таких соединений в схеме проводки.

С этой целью контакты срезались и провода спаивались между собой напрямую, также контакты очень плотно обматывались изолентой или герметизировали пластилином. Это позволяло защищать соединения от внешних вредных воздействий.

Такие решения не добавляли красоты внешнему виду мотоциклу, но и без этого очень многие владельцы стремились сделать свой ИЖ Юпитер 4 индивидуальным и с этой целью выполняли тюнинг своими руками. Самыми распространенными среди таких работ считались:

замена ветрового стекла;
установка других труб глушителя;
монтаж увеличенных крыльев;
использование укрупненных зеркал;
смена формы поворотных сигналов.

Такие несложные операции позволяли сделать конкретный мотоцикл отличным от серийной версии четвертого поколения Юпитера.

Технические показатели мотоцикла

Несмотря на отдельные недоработки в электросхеме мотоцикла, его конструкция, достоинства и технические характеристики являлись основными факторами популярности ИЖ Юпитер 4. Среди ключевых характеристик и параметров необходимо выделить:

Пассажировместимость – 3 чел.
Двигатель:
1. тип – бензиновый двухтактный,
2. топливо – смесь бензина с маслом (1/33),
3. тип смазки – смешанный,
4. способ охлаждения – воздушный,
5. количество цилиндров – 2,
6. объем – 0,35 л,
7. мощность – 28,0 л. с.
Размеры с коляской:
1. длина – 2,17 м,
2. ширина – 1,70 м
3. высота – 1,17 м,
4. колесная база – 1,45 м,
5. клиренс – 0,135 м.
Коробка передач:
1. тип – механический,
2. количество передач:
  1. передние – 4,
  2. задняя – 1,
3. механизм включения передачи – ножная педаль.
Общие данные (в скобках для варианта с прицепом):
1. вес – 0,17 т (0,26 т),
2. максимальная скорость – 125,0 км/ч (95,0 км/ч),
3. расход топлива (норма) – 6,3 л на 100 км (7,6 л/100 км),
4. размер колес – 3,50?18″.

Заключение

Мотоцикл ИЖ Юпитер 4 благодаря своей конструкции успешно мог передвигаться по дорогам с различным покрытием. Возможность совместной работы с пассажирским боковым прицепом или со специальной грузовой модификацией прицепа (ИЖ 4К), придавали ему определенную универсальность и многофункциональность.

Совместно с невысокой ценой, мощным двигателем, качественными техническими параметрами и высокой проходимостью мотоцикл ИЖ Юпитер 4 наибольшую популярность получил среди сельских жителей, где применялся не только для пассажирских перевозок, а также использовался как универсальное грузо-пассажирское транспортное средство для доставки различных партий небольших грузов.

ЗА БАРАНКОЙ

ИЖи, которые мы потеряли

Все, что не пошло в серию.

ИЖ – Сатурн

Имелось несколько вариантов Сатурна. Главной отличительной чертой их было то, что они имели безрамную конструкцию, бензобак, облицовка были изготовлены из стеклопластика и несли функцию рамы. Двигатели устанавливались различные.

ИЖ-555

Был спроектирован в 1965 году. Так- же имел несколько вариантов (описан 3 вариант)
Двигатель: 2 цилиндра, 2 такта, 493 куб.см. , диаметр цилиндра х ход поршня – 68х68,степень сжатия 6,8, максимальная мощность – 25 л.

ИЖ-6.121

Данный мотоцикл готовился на замену популярной Планете – Спорт. Однако из-за низкого спроса на ПС, было решено ИЖ-6.121 в серию не пускать. Данный мотоцикл имел ряд преимуществ перед ПС: поднятый вверх глушитель, улучшенный внешний вид, двухкулачковый передний тормоз.

Эскортные мотоциклы

ИЖ-Лидер

Данная модель стоит большим особняком, так как в ней применялся роторный двигатель производства ВАЗ

ИЖ – ВЕГА

Ходовая часть полностью оригинальной конструкции. Двигатель – оппозитный, четырёхтактный, коробка передач – пятиступенчатая. Система запуска – электростартер.

ИЖ-500

На основе двигателя Веги был разработан дорожный вариант, который был унифицирован с ИЖом 4 поколения, но с небольшим изменением рамы и передним дисковым тормозом.

ИЖ – ЮПИТЕР – 500

Мотоцикл являлся дальнейшим продолжением ИЖ-555, но с ходовой частью ИЖа 4 поколения. Устанавливался маслонасос для раздельной системы смазки.

ИЖ-ТРИАЛ

В восьмидесятых годах на волне триальных соревнований был спроектирован ИЖ-ТРИАЛ. Он имел одноцилиндровый двигатель и ходовую часть оригинальной конструкции.

ИЖ – СПРИНТЕР – ОРИОН – 560 (7.109)

В конце 80-х годов СМИ обещали всем страждущим появление новейшего “Иж-Ориона” – с лицензионным четырехтактным двигателем солидного объема, мощной телескопической вилкой, дисковым тормозом, литыми колесами. Пальчики оближешь! “Ижмаш” заявлял о скором их появлении в продаже. Шутка ли, двигатель – от “Ямахи ХТ550”, с начала производства которого не прошло и десяти лет. Однако долгожданная новинка так и не удивила свет. Работа над “Иж 7.109 Орион” шла вовсю с привлечением самых сильных разработчиков, на подхвате у них были все творческие силы «Ижмаша». Такая концентрация специалистов объяснялась тем, что вышло решение руководства отрасли о переводе производства в Ижевске на выпуск техники международного класса с объемом двигателя 500 кубических см. Для этой цели у “Ямахи” купили лицензию на производство четырехтактного двигателя, передней вилки, литых колес и дискового тормоза с гидроприводом. “Иж-Орион”, по сути, должен был открыть принципиально новое модульное семейство мотоциклов: со сменными хвостовой частью рамы и подрамником для установки различных силовых агрегатов, моноамортизатором задней подвески и внешностью классического дорожника… Результат – ноль!
Поначалу никто не подумал, чем “кормить” четырехтактный двигатель воздушного охлаждения (моторное масло должно смазывать узлы и двигателя и КПП). В Советском Союзе тогда не существовало масла, удобоваримого для японского движка. И стали в Ижевске отесывать “японца” под наши стандарты: разделять по маслу двигатель и коробку передач. Сколько шишек набили в процессе подобной демодернизации, лучше и не знать. Никогда еще в отечественном мотопроме не применялись такие детали, как компактный масляный фильтр, поршневые кольца большого диаметра, оригинальная цепь ГРМ и роликовый подшипник нижней головки шатуна. Наибольший же вред нанесли технологи, стремившиеся максимально упростить деталировку, формы и, самое главное, уменьшить затраты. Но его все же построили: хроменький и косоглазенький – да наш! Опытную партию, собранную чуть ли не вручную, все же удалось выпустить. Однако «сверху» стали раздаваться реплики типа: кому нужен такой проблемный мотоцикл? «Четырехтактный» проект бесславно усоп.

ИЖ – СПРИНТЕР – СИРИУС – 400

Мотоцикл создан путем « вживления» в “орионовскую” ходовую жидкостного двухтактника собственного производства, унифицированного по коробке с двигателем “Ямаха”. Испытания таких мотоциклов, получивших название “Иж 7.110 Сириус”, проводились полным ходом, близилась к завершению корректировка конструкторской документации. Появилась новинка и в рекламных проспектах завода. Но чем успешнее шли дела, тем прохладнее к выпуску новых машин относились руководители мотопроизводства в оборонном холдинге «Ижмаша». Поджимали по мелочам, требовали новых проверок узлов, подгоняли под старые ГОСТы. И «молодых» загнали-таки в гроб.

ИЖ – ПЛАНЕТА – 400

На замену Планеты 5 готовился мотоцикл с усовершенствованным двигателем, имевшим обьем в 400 куб. см.

ИЖ – ПЛАНЕТА-6 (вариант 1)

Мотоцикл отличался современным дизайном, двигателем с электронным зажиганием, водяным охлаждением, маслонасосом, пятиступенчатой коробки передач.

ИЖ – ПЛАНЕТА – 6 (вариант 2)

В ходовую Планеты 5 установлен двигатель от Планеты 6.
