Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

• в мосту недостаточно залито масло, или оно полностью отсутствует;
• не отрегулирован зазор между шестернями главной пары;
• шестерни изношены, на них имеются сколы и другие повреждения;
• главная пара имеет заводской брак, шестеренки не притерты с завода;
• открутилась или ослабла гайка хвостовика;
• износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

• устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
• если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
• отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
• снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
• снимаем тормозные колодки;
• отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
• выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
• снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
• отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

• при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
• при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

• подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
• регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

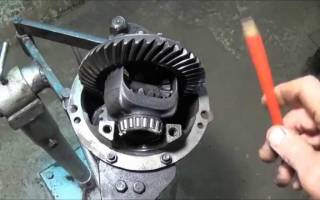

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Задний мост ВАЗ 2103 / ВАЗ 2106

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление LADA 2106 , регулировка сцепления LADA 2106 , трансмиссия LADA 2106 , коробка передач LADA 2106 , сцепление LADA 2103 , регулировка сцепления LADA 2103 , трансмиссия LADA 2103 , коробка передач LADA 2103 , сцепление ВАЗ 2103 , регулировка сцепления ВАЗ 2103 , трансмиссия ВАЗ 2103 , коробка передач ВАЗ 2103 , сцепление ВАЗ 2103 , регулировка сцепления ВАЗ 2103 , трансмиссия ВАЗ 2103 , коробка передач ВАЗ 2103

5. Задний мост

Внимание!
Из-за сложности регулировки пятна контакта в главной передаче, не рекомендуется производить самостоятельную разборку заднего моста.

Замена масла

Для данной операции потребуются следующие инструменты: ключ 12 мм, 17 мм.

1. Отвернуть сливную пробку и слить масло в заранее подготовленную емкость. Затем вкрутить сливную пробку, очистив перед этим ее магнит от стальных частиц.

2. Отвернуть пробку и залить масло через заливное отверстие. Уровень масла должен доходить до нижней кромки заливного отверстия.

Замена полуоси

Для данной операции потребуются следующие инструменты: ключ для болтов колес, головка 17 мм, удлинитель.

1. Снять колесо и тормозной барабан (см. главу «Тормозная система»).

2. Повернуть фланец полуоси до совпадения отверстий большого диаметра в нем с двумя (из четырех) гайками крепления тормозного щита.

Примечание
Для наглядности, тормозные колодки с накладками сняты.

3. Отвернуть четыре гайки крепления и снять пружинные шайбы.

4. Повернуть фланец полуоси на 90° до совпадения отверстий большого диаметра в нем с двумя другими гайками крепления тормозного щита, отвернуть их и снять пружинные шайбы.

5. Зафиксировать двумя колесными болтами тормозной барабан наружной торцовой поверхностью к фланцу полуоси. Болты вворачивать от руки.

6. Резким рывком на себя выдернуть (не полностью) полуось из балки заднего моста.

7. Отвернуть два колесных болта и снять тормозной барабан с фланца полуоси.

8. Извлечь полуось из балки заднего моста.

Внимание!
Если замена сальника не требуется, то, при извлечении полуоси, следить за тем, чтобы не повредить рабочую кромку сальника.

9. Установка производится в порядке, обратном снятию.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Фото заднего моста ваз 2106

Задний мост транспортного средства ВАЗ 2106 и его передняя подвеска — основные узлы, от которых зависит двигательная способность автомобиля. Они влияют на колесный ход шестерки: плавность, уверенность, безотказность в движении. Крутящий момент, который создается двигателем посредством главной передачи, межколесного дифференциала и полуоси передается на задние колеса автомобиля. Эти детали находятся в заднем мосту «шестерки».

Составляющие заднего моста на ВАЗ 2106

Практически у любого обладателя ВАЗ 2106 (заднеприводного или полноприводного) возникали определенные проблемы в эксплуатации автомашины со стороны заднего привода: стуки, шумы или гудение. Избежать этих проблем можно, проводя регулярные осмотры машины, меняя износившиеся или вышедшие из строя детали.

Основные неполадки в работе узлового соединения ВАЗ 2106

Этот узел автомашины модели ВАЗ состоит из двух проштампованных кожухов, которые сварены в пустотелую балку, и мостового редуктора. Стандартное строение привода модели 2106 такое: редуктор, содержащий основную передачу с ведущей парой шестерней и дифференциалом, прикреплен к траверсу. Когда во время движения со стороны колесной пары сзади раздаются непривычные звуки: гулкий шум или задний мост (з/мост) гудит, то требуется безотлагательный ремонт или замена пришедшей в негодность детали. Неисправности деталей этого узла вызывает, кроме гудения, нагревание снаружи корпуса, элемент «заклинивает».

Среди причин, почему з/мост гудит либо «воет», выделяют главные.

Диагностика	Необходимые действия
Изношенность подшипников редуктора з/моста либо нарушение преднатяга, ослабленность посадки.	Требуется замена подшипников, распорной втулки, регулирование преднатяга.
Износ зубьев шестеренок главной передачи, нарушение зазора в зацеплении сбоку либо появление задиров на зубьях.	Поможет замена шестерни и регулировка зазора.
Недостаток масла или недостаточность давления в шинах.	Надо провести соответствующие работы.
Разболтанное крепление колес.	Необходима подтяжка болтов.
Разбалансировка карданной передачи.	Ее необходимо сбалансировать (лучше обратиться к профессионалам) или ей нужна замена.
Поломка редуктора.	Частичный ремонт или полная замена узла.
Прочие неисправности агрегата: «стучит» при движении или включении передачи.	Проблемы с дифференциалом — потребуется их устранение.
Вытекание смазки из редуктора.	Следует проверить цельность прокладки сальника полуоси или ведущей шестерни, не засорился ли сапун, состояние узловых уплотнителей.

При необходимости после проверки негодные элементы меняют, проверив количество масла.

Проведение демонтажа редуктора «шестерки»

У водителя, у которого автомашина гудит сзади, есть два пути: разборка и ремонт деталей узла либо полная замена привода. Чаще всего гудит редуктор, его разбирают и меняют негодные элементы либо ставят новый. Неопытному водителю, желающему все же заменить узел полностью, лучше доверится профессионалам СТО.

Ремонт и самостоятельная разборка агрегатного узла тоже потребует некоторого опыта, поэтому лучше сразу оценить собственные возможности. Замену редуктора на ВАЗе желательно производить в яме или на подъемнике. Алгоритм действий таков:

• сначала сливают масло из картера з/привода;
• снимают полуоси — и слева, и справа;
• открепляют конец передачи сзади;
• выкрутив болты, снимают редуктор, отделяя его от фланца и убрав старую прокладку.

Все действия по сборке проводятся в последовательности, обратной демонтажу. Когда ставят отремонтированный редуктор на место, необходимо очистить загрязнения. Остатки прокладки с фланца зачистить.

Прокладку заменяют новой, болты крепежа промазывают герметиком. Эти меры позволят дольше использовать данный элемент. В картер обязательно заливается масло.

Проведение демонтажа основного привода «шестерки»

Полностью поменять задний мост, который гудит при движении авто возможно, купив новый. Но это обойдется дороже и потребует некоторых автослесарных умений. Если возможности частичного ремонта исчерпаны, наблюдается полное изнашивание всех элементов и деталей либо требуется поменять балку из-за ее повреждения, в автомашине 2106 ВАЗ задний мост снимают.

Для того чтобы разобрать и снять задний мост, следует взять обычные инструменты и что-то для обезжиривания — либо бензин, либо уайт-спирит. Для проведения работ подойдет либо пневматический подъемник, либо яма (эстакада). Слив моторное масло, разъединяют кардан от фланцевого соединения хвостовика. Затем производят демонтаж полуосей привода, выкручивая крепеж редуктора к заднемостовой балке.

Редуктор снимается, производятся необходимые манипуляции: его элементы ремонтируют либо заменяют их новыми. При невозможности починить устанавливают новый редуктор, это производят в порядке, обратном снятию. Не забывают и про обновление уплотнителя на мост ВАЗ 2106, а точнее между ним и фланцем: его вторично уже не используют. Тщательно очищают от герметика все сочленения и крепеж, после их все обрабатывают обезжиривателем.

Конечный этап работ состоит из подсоединения редуктора к задней балке автомашины, и перекрестно, аккуратно, с однородными усилиями производят затяжку крепежа. Перед окончательной сборкой разумно проверить состояние зацепления шестерней в заднем приводе машины, производится это красителем. Последнее, что делается: в узел заливается трансмиссионное масло.

Для регулировочных работ привода, чтобы убрать люфт осей шестерней ведущего типа, производят частичную разборку агрегата, используя измерительный индикационный прибор с делением шкалы 0,01 мм. Процесс проводится перемещением фланца вдоль оси, кардан должен быть снят! Консоль измерительного прибора должна упереться в торцевую часть фланца. Осевые зазоры убирают, устанавливая кольца регулировочного типа.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Редуктор заднего моста ВАЗ 2106 – это главное устройство, которое передаёт вырабатываемую мощность с двигателя на колёса. Такая конструкция используется практически на всех отечественных автомобилях советского образца. Она зарекомендовала себя как довольно крепкая деталь, но все же поломки случаются.

Максимально продлить срок эксплуатации поможет своевременное и качественное обслуживание.

Несмотря на то, что существует большое количество автомобилей, на которых устанавливается редуктор, в большинстве случаев его строение одинаковое. Главная задача его это передача усилия от одного устройства к другому. При этом скорость его движения может изменять интенсивность и направление. Это и есть основным предназначением устройства в системе заднего моста.

Устройство редуктора

Устройство редуктора заднего моста ВАЗ 2106

Для того чтобы разобраться в конструкции редуктора, нужно параллельно рассмотреть и другие детали, входящие в узел.

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

Основными составляющими элементами являются две детали:

• Основная передача;
• Колёсный дифференциал.

Помимо этого в него входит:

• Штифт направления;
• Барабан;
• Подшипники и их крепления;
• Сальники;
• Сапун;
• Сателлит;
• Фланец и многое другое.

Когда двигатель работает, то создания определённая сила. За счёт работы коробки передач она перемещается между шестернями. Именно комбинация этих шестерен называется основная передача, которая трансформирует путепроводов момент и направляет его на колеса. За счет межколесного дифференциала нагрузка распределяется между колесами и позволяет им вращаться с необходимой частотой, когда изменяется направление движения. Именно так работает редуктор на автомобиле ВАЗ 2106. За счет простоты конструкции обеспечивается ее использование без проблем в любых условиях.

Виды устройства

Редуктор ваз может быть различных видов в зависимости от комплектующих. Шестерни основной передачи имеют необычную форму, а зубья находятся под разнообразными углами. Объясняется это тем, что используется передача гипоидного вида. Главным ее достоинством является низкий уровень шума, работа без рывков и пониженная нагрузка на каждый зубец. Таким образом, весь механизм можно эксплуатировать долгое время и как показывает опыт, довольно надежно. Такой же редуктор ставится на многие другие модели отечественных авто.

Виды редукторов заднего моста ВАЗ 2106

Помимо этого основная передача может быть выполнена и другими способами. Для этого устанавливаются передачи:

Однако в большинстве случаев используется именно первый тип, так как его эффективность максимальная, а стоимость относительно невысокая.

Необходимо также отметить межколесный дифференциал, который применяется для подачи крутящего момента на колеса в различной мере. Если говорить другими словами, то это редуктор планетарного типа входящий в конструкцию моста. На внедорожниках и кроссоверах устанавливается другое устройство, так как их задачи немного другие.

Ремонтные работы

Когда редуктор заднего моста ВАЗ выходит из строя, то есть два варианта решения проблемы – заменить его полностью или найти неисправную деталь. Последний вариант не всегда возможен, так как механизм может прийти в полную непригодность к дальнейшему условию. Поэтому целесообразно сразу же заменить его. Для этого вам понадобится стандартный набор ключей, который есть практически у каждого автомобилиста.

Сделать эту процедуру в обычном гараже не получится, так как для этого придется лесть под машину. Поэтому отгоните автомобиль на подъемник или поставьте его над канавой для осмотра.

Ремонт редуктора заднего моста ВАЗ 2106

Итак, чтобы снять редуктор заднего моста, необходимо выполнить следующие действия:

• Убрать все масло из картера;
• Снять левую и правую полуось;
• Демонтировать заднюю часть передачи кардана;
• Снять болты фиксаторов редуктора (всего их 8 штук), которые крепят его к заднему мосту;
• Снять непосредственно редуктор.

После этого вам потребуется отделить его от фланца и убрать старую прокладку. Чтобы установить новый механизм на автомобиль, то необходимо выполнить все те же действия, только в обратном порядке.

В случае если вы ставите редуктор заднего моста ваз, который уже использовался, то нужно удалить всю грязь и прочее. Обязательно используйте новые прокладки хорошего качества, так как это позволит использовать их долгое время. В местах фиксации креплений с помощью болтов желательно нанести небольшой слой герметика. Когда вы затягиваете болты, то делать это нужно постепенно и с небольшим усилием. После того как все работы будут выполнены, необходимо будет залить новое масло в картер.

Правильно обслуживайте, проводите вовремя ремонт и настройку и редуктор не будет подводить вас никогда!

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

Детали редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

1. Фланец ведущей шестерни.
2. Плоская шайба.
3. Гайка крепления фланца ведущей шестерни.
4. Сальник.
5. Маслоотражатель.
6. Передний подшипник.
7. Распорная втулка.
8. Картер редуктора.
9. Болт крепления редуктора к балке заднего моста.
10. Прокладка.
11. Пружинная шайба.
12. Болт крепления крышки.
13. Задний подшипник.
14. Регулировочное кольцо ведущей шестерни.
15. Опорная шайба шестерни полуоси.
16. Шестерня полуоси.
17. Сателлит.
18. Ось сателлита.
19. Ведомая шестерня.
20. Коробка дифференциала.
21. Ведущая шестерня.
22. Подшипник коробки дифференциала.
23. Регулировочная гайка.
24. Болт крепления стопорной пластины.
25. Стопорная пластина.
26. Стопорная пластина.
27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ
