Ремонт контроллера шевроле нива

Chevrolet Niva Кварцевый турболюкс › Logbook › Переделка схемы включения вентиляторов (часть 2).

Чтобы не делать каждый раз отсылку к странице coff , скопирую сюда схему переделки и его оригинальное описание курсивом с моими дополнениями и комментариями:

0. Итак, для начала обязательно! отсоединяем массовый провод с аккумулятора.
На наших реле есть контакты под постоянным напряжением, а так как делать это все придется в неудобной позе под бардачком и рядом с металлическими деталями — то запросто можно сделать КЗ.

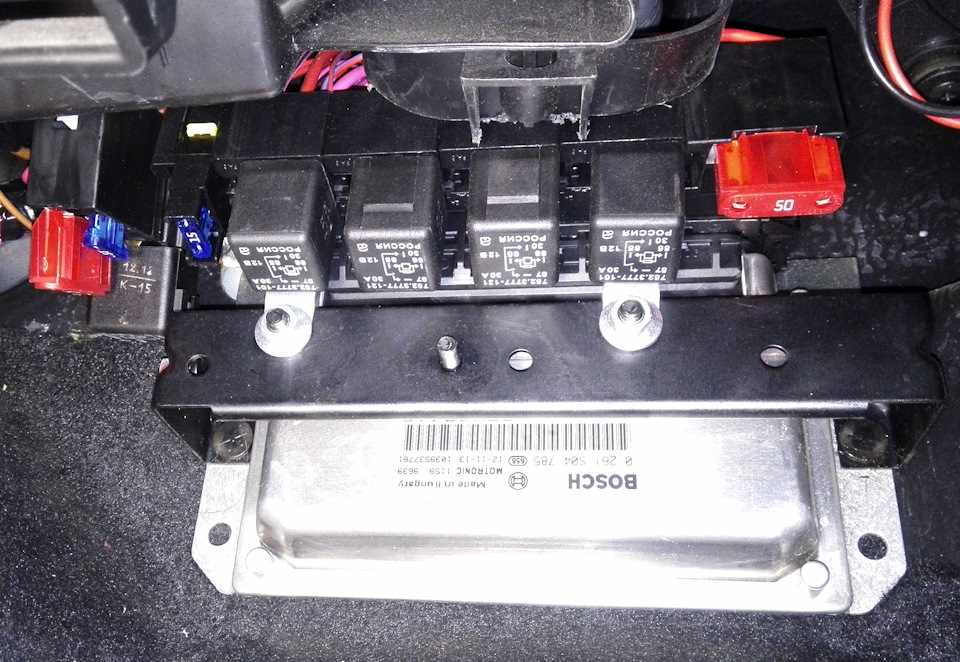

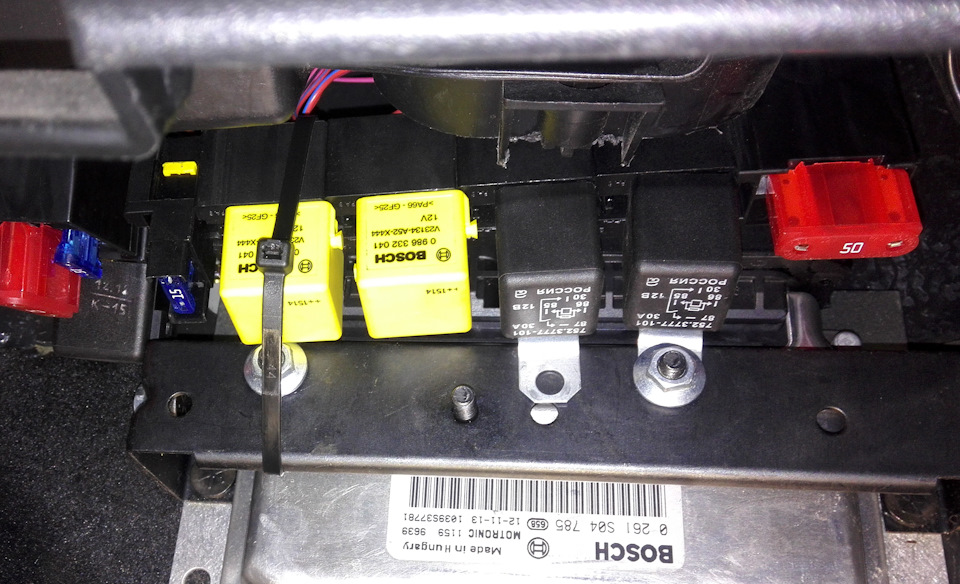

1. Снимаем крышку бардачка, вытащив две пластиковые оси и отцепив ограничивающие тросики, откручиваем гайку и снимаем кожух, закрывающий мозги. Получаем такую картину.

2. Реле 6 и 8 меняем на 5 контактные.
Это сделаем позже, в конце сборки.

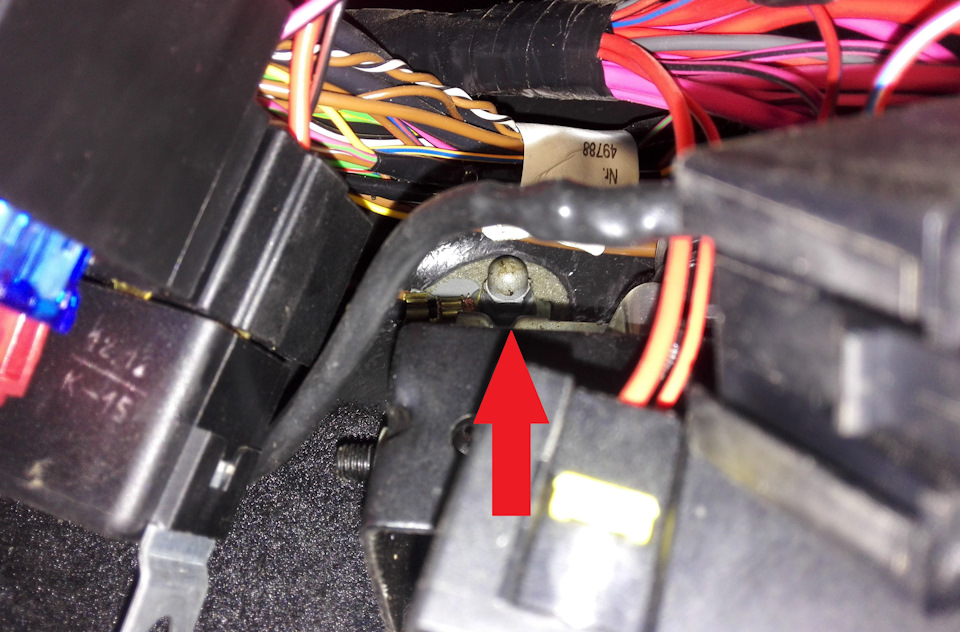

3. Между 88 ногой у 6 и 8 реле, ставим перемычку.
Перемычку между НО контактами (88 по новой схеме или в реале между контактами 87a) наших новых реле. Провод должен выдерживать не менее 10 А.
У меня получилось так:

4. На реле 8 меняем красный 30 и розово черный 87 местами.
Небольшое отступление. Клемма в штатной колодке реле держится за счет отогнутого железного усика (на самой клемме) с одной стороны и пластиковым пружинным выступом в самой колодке с другой стороны. Этим заводская колодка отличается от многих продающихся в магазинах отдельных колодок. В них, как правило, контакт держится только за счет усика на клемме. Соответственно, в обычной колодке отгибаем толстой иглой или узенькой часовой отверткой пружинный контакт (со стороны разъема) и клемму можно выдернуть.
C штатной колодкой такое не прокатывает. Кроме отжима пружинного контакта нужно еще опять же шилом или узкой отверткой поджать пластиковый контакт колодки. Чаще это проще сделать вставив отвертку в клемму со стороны провода. Если контакт не выдергивается — не применяйте излишнюю силу — просто сломаете или оторвете клемму. Конечно, проще использовать специальные съемники, но если их нет, то тонкими отвертками вполне можно обойтись.

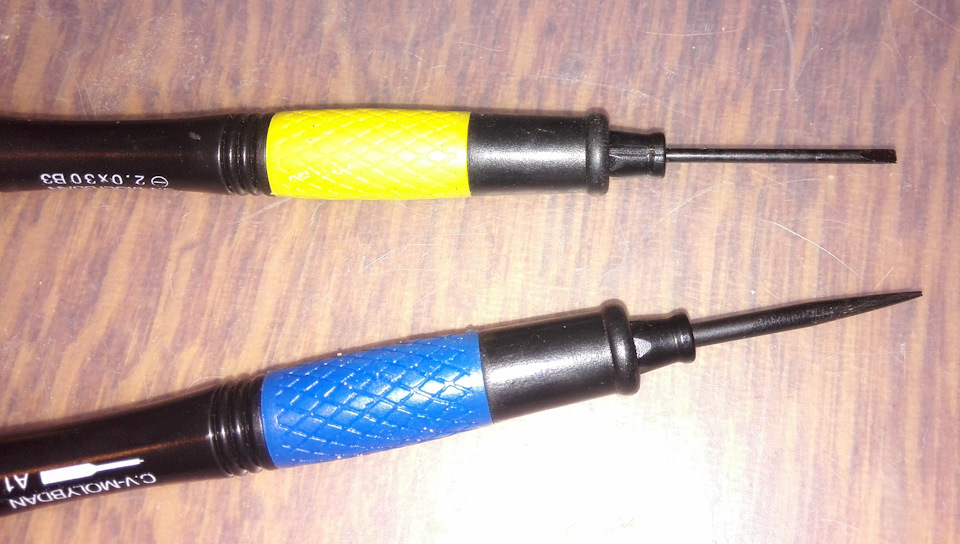

Я использовал такие из набора для ремонта сотовых телефонов:

5. На реле 6 отрезаем красный 87 и пускаем его на массу.

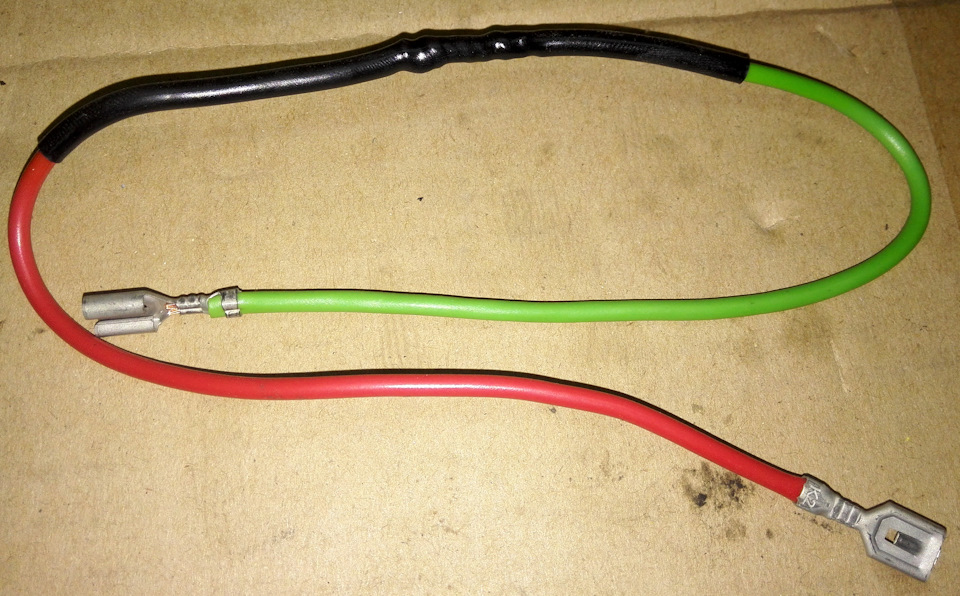

Перекусываем толстый красный провод (по длине примерно сантиметра три от колодки). Часть, которая уходит в жгут проводов — изолируем. Клемму, оставшуюся в колодке, извлекаем и сращиваем с толстым (не меньше толщины красного провода) проводом с круглой клеммой. На этом проводе сила тока уже может превышать 25 ампер.

Как уже говорил — по этому проводу ток может достигать 25 ампер и при плохом контакт массы может быть локальный перегрев в этом месте (проверять нагрев надо на второй скорости вентиляторов).

6. Меняем розовые провода реле 2 87 и реле 6 30 местами.
Аккуратно работайте с контактами — не ломайте клеммы, хотя если вы до этого уже успешно извлекли предыдущие — то затруднений не будет.

7. Собираем все.

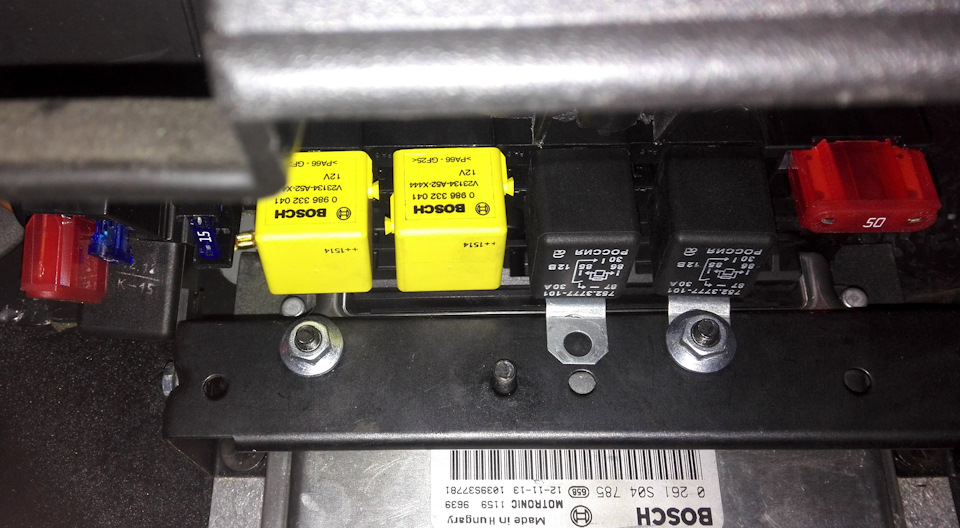

Собираем колодки, если их расцепляли. Вставляем все реле на место и пытаемся все собрать как было.
Тут меня поджидал упс. Смотрим на фото.

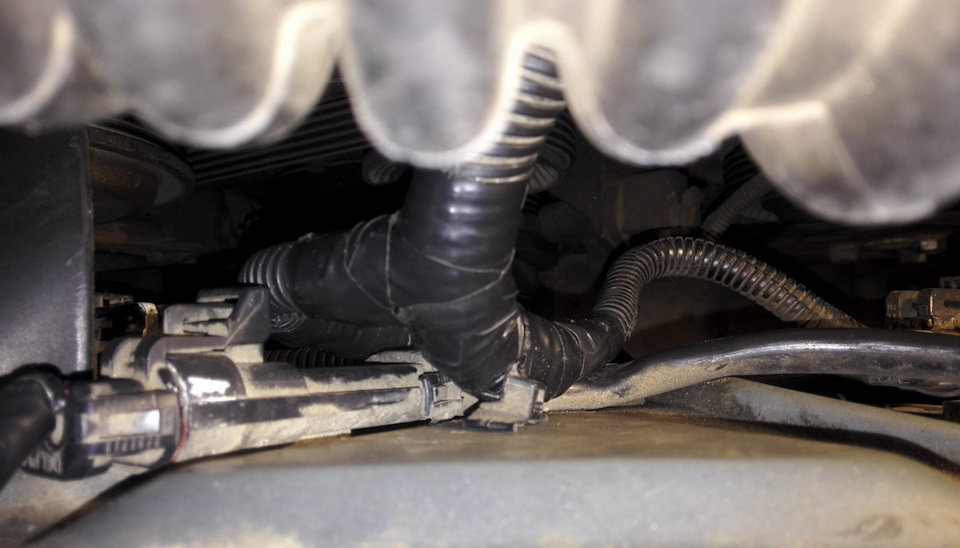

8. Открываем капот, сверху радиатора видим жгут идущий на два вентилятора и доп резистор, разматываем конец жгута.

9. Отрезаем провода от колодки доп резистора. Там 2 розовых провода.

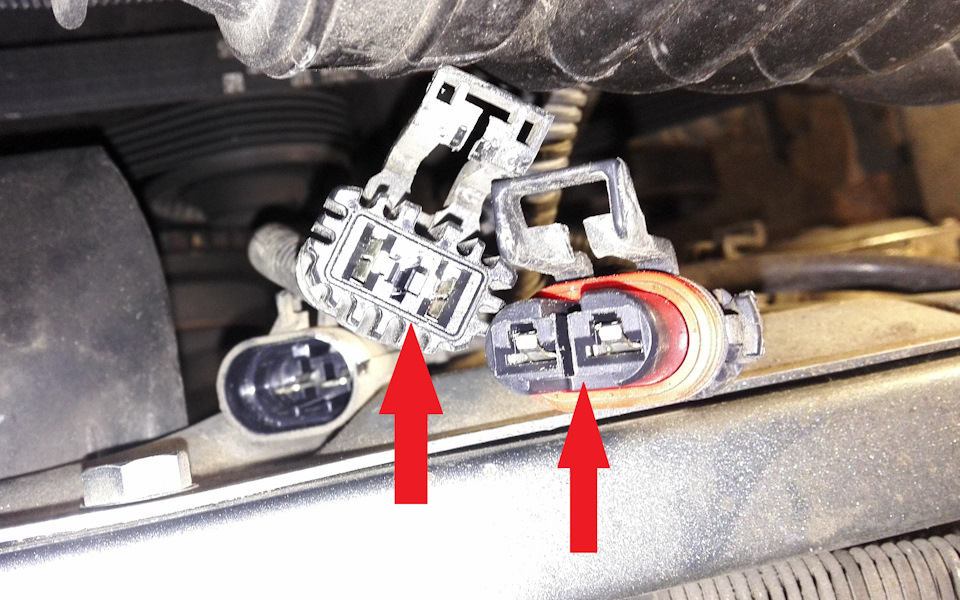

10. Прозваниваем их с колодкой правого вентилятора(со стороны пассажира)
Я прозванивал еще до отрезания (фото чуть ранее) прямо на снятых колодках разъема вентилятора и разъема доп.резистора. Пометил нужные провода, после чего откусил окончательно колодку резистора, а разъем вентилятора вставил обратно на место.

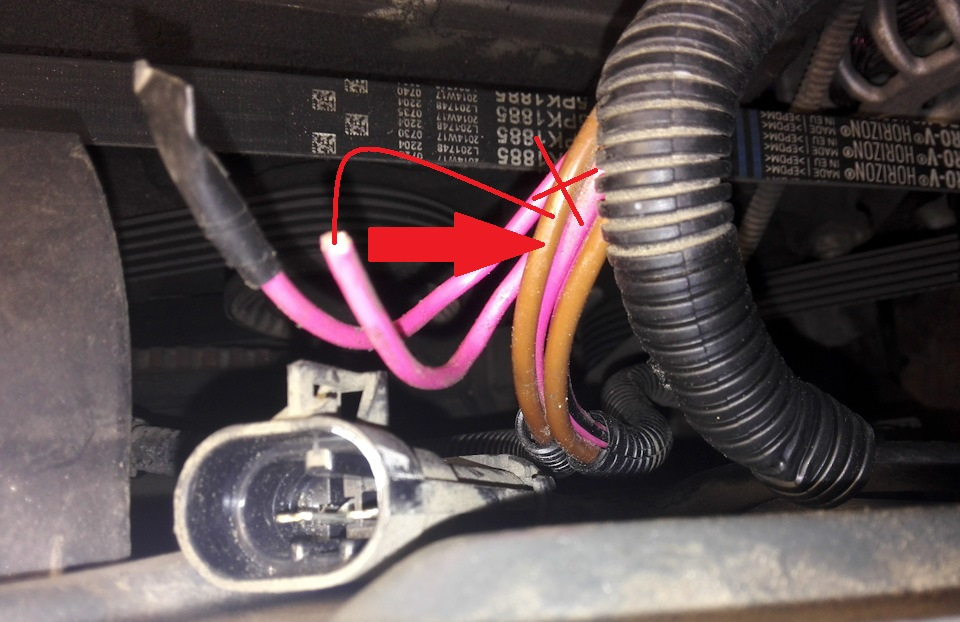

11. Розовый с резистора прозванивающийся с розовым вентилятора изолируем.
Размотанный конец жгута.

12. Отрезаем коричневый провод идущий на вентилятор. Изолируем ту часть что идет в жгут.
13. Оставшийся у доп резистора розовый, тот что не прозванивался, цепляем к коричневому проводу на вентилятор.

14. Все изолируем, проверяем.
Вот в итоге что получилось у меня:

Оставшиеся провода в штекере разъема доп. резистора так же заизолировал и поставил разъем обратно на место. Он теперь не нужен, но снимать этот резистор с проводкой муторно — не стал. Если когда придется разбирать/доставать вентиляторы — можно будет окончательно снять и штекер и провод и сам резистор.

Могу порекомендовать делать тестовые испытания получившейся схемы до окончательной сборки и изоляции проводов, чтобы можно было, если что, переделать снова все не распутывая.

Надеваем клемму массы на аккумулятор и пробуем.
У меня все заработало с первого раза. Проверил работу вентиляторов при кондиционере и при первой скорости. До второй так и не смог нагреть (подсказали, надо было снять фишку с вентилятора со стороны водителя, тогда первая скорость не включилась бы. Так же можно было бы из БК поменять канал включения вентиляторов и поставить для проверки температуру на 90 градусов).
