Ремонт Priora 204-2

Разборка и сборка рулевого механизма

Разборку рулевого механизма проводим при его ремонте.
Снимаем рулевой механизм (см. «Снятие рулевого механизма»).
Снимаем чехол рулевого механизма (см. «Замена чехла рулевого механизма»).

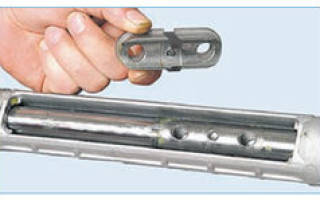

Снимаем опору рулевых тяг.
Вставляем бородок в паз гайки крепления трубы картера.

Отворачиваем гайку, нанося удары по бородку (правая резьба).

…и снимаем трубу картера.

Отжимаем отверткой два фиксатора втулки, расположенной внутри трубы…

…и вынимаем втулку.

Снимаем с втулки два резиновых кольца (стрелками показаны фиксаторы втулки).

Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем.
. и снимаем стопорное кольцо…
Снимаем гайку крепления трубы.

Вынимаем из регулировочной гайки упора рейки резиновую заглушку.
Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

Специальным ключом «на 24» с внешней восьмигранной головкой отворачиваем гайку упора.

Вынимаем пружину упора.
Поддев отверткой…

…снимаем уплотнительное кольцо.

Ударом картера о деревянный брусок выбиваем упор рейки.
Поддев отверткой…

…снимаем вкладыш с упора.
В проточке упора установлено резиновое кольцо.

Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щитке передка.

Снимаем пыльник с вала–шестерни.
Шестигранником «на 6» отворачиваем два винта (показаны стрелками)…

…и снимаем крышку картера.

Снимаем сепаратор с роликами упорного подшипника.

Снимаем уплотнительное кольцо крышки.

Вынимаем рейку из картера.

Выпрессовываем вал–шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжимая картер монтажной лопаткой вверх.

Вынимаем вал–шестерню с подшипником из картера.
Поддеваем отверткой…

…и снимаем стопорное кольцо втулки.

Вынимаем втулку вала–шестерни в сборе с опорной пластиной.

При необходимости замены игольчатого подшипника сверлом диаметром 4 мм сверлим в картере два диаметрально расположенных отверстия так, чтобы они выходили к торцу наружного кольца игольчатого подшипника.
Через просверленные отверстия стержнем соответствующего диаметра выбиваем наружное кольцо подшипника из картера.

Съемником спрессовываем шариковый подшипник вала–шестерни с внутренним кольцом роликового упорного подшипника.

Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

Отверткой поддеваем и вынимаем сальник вала–шестерни из крышки картера.
Если необходимо заменить наружное кольцо роликового упорного подшипника…

…шабером удаляем выдавленный металл в четырех местах и вынимаем кольцо.
Обильно смазываем подшипники, зубья рейки и шестерни, пластмассовую втулку рейки смазкой Фиол-1.
Собираем рулевой механизм в обратной последовательности.
Наружное кольцо игольчатого подшипника запрессовываем в картер оправкой подходящего диаметра.
Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку».
Запрессовываем вал–шестерню с шариковым подшипником в картер отрезком трубы подходящего диаметра или высокой головкой, прикладывая усилие к наружному кольцу подшипника.
Можно запрессовать вал–шестерню в картер, оперев наружное кольцо подшипника на губки тисков.
Затем надеваем картер на подшипник…

…и напрессовываем картер легкими ударами молотка через деревянный брусок.

Запрессовываем сальник вала–шестерни в крышку через оправку или головку заподлицо с торцом крышки.
Вставляем рейку в картер рулевого механизма. Устанавливаем трубу.

После затяжки гайки крепления трубы закерниваем гайку.
Поворачиваем вал–шестерню, так чтобы лыска на нем была расположена с правой стороны. Передвигаем рейку, так чтобы опора рулевых тяг, установленная на рейке, располагалась посередине паза трубы. Вставляем упор рейки, пружину упора и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую.

Схема контроля зазора в зацеплении рейки и вала–шестерни:
1 — индикатор часового типа;
2 — кронштейн крепления индикатора;
3 — гайка;
4 — уплотнительное кольцо;
5 — картер рулевого механизма;
6 — игольчатый подшипник;
7 — вал-шестерня;
8 — втулка;
9 — крышка картера;
10 — рейка;
11 — вкладыш;
12 — упор рейки;
13 — ножка индикатора;
14 — пружина

Регулируем зазор в зацеплении шестерни с рейкой. Для этого устанавливаем рейку в среднее положение и блокируем ее от перемещения.
Вставляем в отверстие регулировочной гайки упора ножку индикатора часового типа до касания наконечника ножки с упором рейки.
Диаметр наконечника ножки индикатора должен быть не менее 3,5 мм…

…чтобы ножка уперлась в торцевую поверхность 1 упора, а не провалилась в его отверстие 2 (для наглядности показано на демонтированном упоре).
Прикладываем к валу–шестерне крутящий момент 15 Н·м (1,5 кгс·м), при этом шестерня отталкивает рейку и упор.
По показаниям индикатора определяем величину перемещения упора, которая соответствует фактической величине зазора в зацеплении. Если она превышает 0,05 мм — заворачиваем регулировочную гайку, добиваясь указанной величины перемещения упора. После этого, разблокировав рейку, проверяем легкость вращения ведущей шестерни во всем диапазоне хода рейки.

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

1. Головка с воротком или обычный на 10
2. Ключ на 13 (головка будет удобнее всего)
3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Как подтянуть рулевую рейку на Приоре и Калине? Советы от мастеров СТО

Машина не слушается, и не знаешь, как подтянуть рулевую рейку на Приоре и Калине, тогда эта статья для тебя. Некоторые владельцы мало вникают в устройство автомобиля, его обслуживание, техосмотр, прочее. Мотивируется все тем, что есть СТО, для чего самому морочиться. Можно и согласится с подобным высказыванием, вот только некоторые поломки можно и самому устранять. Дополнительно экономя деньги, приобретая бесценный опыт, который пригодится по жизни. В старину так и делали, это сейчас принято посещать всевозможные сервисные центры.

В некоторых случаях удивляют ситуации, когда необходимо записываться предварительно в сервис для устранения какой-нибудь «плевой» поломки. Ниже рассмотрим пример подтяжки рулевого управления на отечественном авто.

Содержание

Симптомы «болезни» рулевого управления

Как подтянуть рулевую рейку на Приоре и Калине? Почему именно эти две модели объединены, потому что они имеют идентичное строение системы. Как узнать, что необходимо провести профилактику рулевого механизма?

• Постоянное биение руля, даже на ровной трассе;
• Плохая управляемость авто при входе в поворот;
• Отчетный хруст в области колонки;

Алгоритм устранения поломки

Приобрести на авторынке или в магазине ремкомплект на рулевое управление для модели Приора, Калина. Это необходимо для того, чтобы провести замену пластмассовых втулок, прокладок, в случае, когда подтяжка будет не достаточно эффективна;

Замена втулок

Случается так, что подвинчивание центральной гайки рулевого колеса не помогает. Руль и дальше продолжает «бить». В таком случае следует провести замену втулок треугольной формы на штоке рулевого колеса. Для этого необходимо:

• Смотровая яма, набор ключей;
• Демонтировать рулевое колесо, отвинтив четыре крепежных болта-фиксатора, изъять механизм с моторного отсека;
• Зажать в тиски, в последующие детали сложить на чистую, сухую поверхность. Это может быть газета или ветошь;
• Снять пыльник, отвинтить два болта – держателя «червя» рулевой рейки, вытянуть его;
• Вытащить непосредственно саму рейку с втулками;

Сняв старые, установить новые пластмассовые втулки на рейку. Попутно провести визуальную диагностику целостности механизма. При наличии повреждений зубьев необходима срочная замена;

Устанавливаем новые втулки, добавляем смазки, желательно графитовой. Собираем механизм обратно;

Дальше проводим процедуру, которая описана выше по подвинчиванию рулевого колеса.

На проведения мелкого ремонта необходимо потратить более одного часа. Если автомобиль не эксплуатировался длительное время, к примеру, в зимний период, то после первых выездов также возможны поломки в рулевой рейке. Виной всему пластмассовые втулки, которые очень хрупки и подвержены негативному воздействию температурных перепадов.

Помните, что приобретать запчасти и ремкомплекты только в сертифицированных точках продажи. Чем качественнее будет деталь, тем дольше срок ее эксплуатации. Итак, как подтянуть рулевую рейку на Приоре и Калине теперь понятно. В среднем механизм выхаживает не более 30.000-40.000 км. до полного ремонта. Удача Вам на дорогах.

Замена рулевой рейки на Приоре

Заметили стук в рулевой рейке Приоры? Попробуйте ее подтянуть. Если проблема появляется вновь, тогда придется ее отремонтировать или заменить на новую, но сначала следует ее демонтировать. В Вы знаете как заменить рулевую рейку (рулевой механизм) ВАЗ 2170?

Устройство рулевой рейки Приоры

Снятие рулевой рейки Приоры

Потребуется: снять передние колеса и приготовить инструменты (головку «на 13», ключ «на 15», накидной ключ «на 19», большую шлицевую отвертку, пассатижи, монтажную лопатку и молоток).

В салоне следует снять нижнюю часть промежуточного вала со шлицев вала-шестерни:

1. Отвернуть гайку болта крепления, используя головку «на 13».
2. Вытащить болт.
3. Разжать клеммное соединение с помощью большой шлицевой отвертки.
4. Снять нижнюю часть промежуточного вала со шлицев вала-шестерни.

Чтобы снять рулевую рейку Приоры без рулевых тяг следует отсоединить внутренние наконечники рулевых тяг от рулевого механизма:

1. Снять стопорную пластину болтов крепления внутренних наконечников рулевых тяг, подцепив ее плоской отверткой.
2. Отвернуть один болт полностью, используя накидной ключа «на 15», а другой болт ослабить.
3. Повернуть соединительную пластину вниз.
4. Снять рулевую тягу. Вторую рулевую тягу снимаем после того, как открутим второй болт.

Чтобы снять рулевую рейку Приоры вместе с рулевыми тягами, придется отсоединить наружные наконечники рулевых тяг от поворотных рычагов амортизаторных стоек:

1. Разогнуть, а затем вытащить шплинт с помощью пассатижей.
2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
3. Выпрессовать палец используя специальный съемник. Если его нет, тогда вставить монтажную лопатку между поворотным рычагом и наружным наконечником, а затем наносим удары молотком по торцу поворотного рычага.
4. Выпрессовать палец шарового шарнира до конца, используя большую шлицевую отвертку.

Теперь, чтобы вытащить рулевую рейку с тягами или без следует:

1. Отвернуть две гайки крепления скобы рулевой рейки к щитку передка, используя головку «на 13».
2. Снять две скобы.
3. Снять рулевую рейку через окно в арке левого колеса, предварительно сдвинув ее вперед, чтобы вывести вал–шестерню из отверстия в щитке передка.

Если будете выполнять снятие рулевой рейки Приоры своими руками, тогда Вам потребуется не менее 1ч.

Установка рулевой рейки Лада Приора

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Рулевая рейка Lada Priora такая же как и рейка Калины или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р.

Рулевая рейка Приора с ЭУР ничем не отличается от обычной, а вот рулевая рейка Приора с ГУР имеет другой каталожный номер (см. взаимозаменяемость рулевых реек ВАЗ).
