Добрый день, вечер, ночь или даже утро уважаемые форумчане. Наверное, я не первый, кто интересовался тем, можно ли
повторить грантовскую СОД и так ли она хороша. На форуме активно обсуждались разные идеи улучшения СОД, но
результаты в большинстве на уровне жопомеров. Вот и я решил попробовать совместить приятное с полезным, установить
пружинные хомуты, сменить калиносод на грантосод, в надежде заиметь наизлейшую термоядерную печь. Собственно ничего
сложного в монтаже грантотермоса и подключении шлангов сод нет,есть конечно нюансы, но вот результаты. Для начала
пара картинок со схемой подключения так, как я её себе представляю:

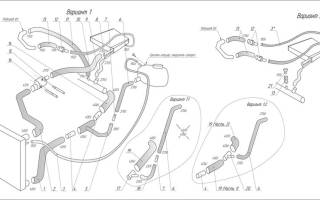

Рис.1 Варианты подключения часть 1,
Я подключил по Варианту 1 предполагающему наибыстрейший переход с калиносод.
Хотя есть еще пара вариантов, потому как расширительный бочек снова упал в малый круг присоседился в аккурат между большим и малым кругом (рис.2)
Рис.2 Варианты подключения часть 2
Для оценки результатов потраченного времени были проведены замеры температуры на выходе отопителя
вот таким приборчиком (рис.3)
Необходимо отметить, что:
– Замеры производились на 2х авто
– Авто №1 Ваз 2111 2004 г.в (1.5 8v, полный сток без переделок;
салонный фильтр отсутствует)
– Авто №2 Ваз 2111 2002 г.в.(1.5 8v; отопитель н/о; радиатор
отопителя Luzar comfort 0111b; Калино Сод, а потом и гранто сод;
салонный фильтр присутствует)
– Температура воздуха плюсовая
– Вентилятор радиатора охлаждения включен принудительно для
стабилизации температуры двигателя
– Заслонка отопителя на максимум тепла
– Замер температуры производился из центрального дефлектора (максимальный обдув через боковые и центр)
– Передние Окна открыты
– Температуры улицы при замерах немного отличается
– Замеры калино СОд при подключеном пароотводе рад. отопления к подогреву дросселя с уходом в приемную трубу помпы
– Измерение температуры двигателя по БК
Ну и собственно результаты шаманства (табл.1)
ДЛя полноты картины не мешало бы снять показания с гранты, но чем богаты.
Из плюсов на мой взгляд:
– Максимальный расход жидкости через отопитель
– При десятой Сод возможны минимальные переделки
– Система работоспособна, глюки не замечены
– Вентилятор основного радиатора стал меньше работать по времени (на основе данных жопомера)
Из минусов
– Дороговат термос (брал у дилера)
– расширительный бочек на малом круге уже не в большом но и не в малом круге
– Шланги отопителя расширит. бочка и подогрева ДУ,в случае отката, прийдется брать новые
– Мега ядерная печь не получилась получилась
– барыги с ценами на запчасти приборзели
В поисках пропавшего тепла был установлен радиатор отопителя ДРЗ (ДААЗ). тепло появилось, да так что при +25 рука не терпит ,чего небыло ранее. При первой же возможности проведу замеры. И еще, в первой таблице эталонный ДААЗ оказался вовсе не дааз ,а какой то лунь мунь, судя по всему, будет проверятся.
Luzar, как и всегда, оказался на высоте ,после недельной эксплуатации с пружинными хомутами входные патрубки на нем сильно деформировались, ну и тепла на нем, не смотря на прогрессивную конструкцию, *уй.
Лада гранта 8кл система охлаждения
Система охлаждения:
1 – расширительный бачок;
2 – пароотводящий шланг радиатора системы охлаждения;
3 – отводящий шланг радиатора системы охлаждения;
4 – датчик температуры охлаждающей жидкости;
5 – корпус термостата;
6 – вентилятор;
7 – головка блока цилиндров;
8 – радиатор системы охлаждения;
9 – подводящий шланг радиатора системы охлаждения;
10 – насос охлаждающей жидкости;
11 – блок цилиндров;
12 – подводящая труба насоса;
13 – отводящий шланг радиатора отопителя;
14 – радиатор отопителя;
15 – подводящий шланг радиатора отопителя;
16 – наливной шланг
Элементы системы охлаждения:
1 – вентилятор;
2 – радиатор системы охлаждения;
3 – подводящий шланг радиатора системы охлаждения;
4 – корпус термостата;
5 – датчик температуры охлаждающей жидкости;
6 – крышка термостата;
7 – головка блока цилиндров;
8 – подводящая труба насоса;
9 – блок цилиндров;
10 – насос охлаждающей жидкости;
11 – отводящий шланг радиатора отопителя;
12 – подводящий шланг радиатора отопителя;
13 – отводящий шланг радиатора системы охлаждения;
14 – наливной шланг
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашек охлаждения головки и блока цилиндров, термостата, радиатора с электрическим вентилятором, соединительных шлангов и подводящей трубы насоса. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через заливную горловину расширительного бачка.
Расширительный бачок:
1 – штуцер наливного шланга;
2 – метки минимального и максимального уровней жидкости;
3 – пробка заливной горловины;
4 – штуцер пароотводящего шланга;
5 – кронштейны крепления бачка
Расширительный бачок закреплен в моторном отсеке рядом с левой чашкой амортизаторной стойки. Бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости в бачке. Бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения
Пробка расширительного бачка
Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.
Выпускной клапан поддерживает повышенное (1,1 бар), по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости, и уменьшаются паровые потери.
Впускной клапан открывается при понижении давления в системе относительно атмосферного (на 0,03–0,13 бар) на остывающем двигателе.
При утере пробки заливной горловины нельзя заменять ее герметичной пробкой без клапанов.
Насос охлаждающей жидкости:
1– валик насоса;
2 – зубчатый шкив;
3 – корпус насоса;
4 – контрольное отверстие;
5 – крыльчатка
Циркуляцию жидкости в системе охлаждения обеспечивает лопастной насос центробежного типа, крыльчатка которого приводится во вращение зубчатым ремнем привода ГРМ от шкива коленчатого вала. Насос крепится к блоку цилиндров справа.
В корпусе насосе установлен валик, который вращается в закрытом подшипнике, не нуждающемся в пополнении смазки. На концы валика напрессованы зубчатый шкив и крыльчатка. Уплотнение валика обеспечивается сальником насоса.
В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе из строя уплотнения насоса. При обнаружении течи жидкости заменяем насос в сборе. Насос прокачивает охлаждающую жидкость через рубашки охлаждения блока и головки блока цилиндров двигателя.
Корпус термостата в сборе:
1 – патрубок для соединения с подводящим шлангом радиатора системы охлаждения;
2 – корпус;
3 – крышка;
4 – патрубок для соединения с подводящим шлангом радиатора отопителя;
5 – датчик температуры охлаждающей жидкости
Далее жидкость поступает в корпус термостата, закрепленный на левом торце головки блока цилиндров.
В корпусе установлен термостат, который способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Патрубок корпуса термостата соединяется шлангом с верхним патрубком радиатора системы охлаждения, а патрубок крышки термостата – с верхним патрубком радиатора отопителя.
Элементы термостата:
1 – корпус;
2 – уплотнительное кольцо;
3 – баллон;
4 – пружина;
5 – фиксирующая пластина;
6 – крышка
Термостат состоит из металлического баллона с термочувствительным наполнителем, пружины и ее фиксирующей пластины. Шток баллона входит в гнездо корпуса термостата. В закрытом положении термостата (на непрогретом двигателе) его пружина, опираясь на фиксирующую пластину, прижимает тарелку баллона к седлу отверстия в корпусе, закрывая канал между корпусом и крышкой термостата. В результате перекрывается поток охлаждающей жидкости через радиатор системы охлаждения. При этом вся жидкость циркулирует по малому кругу системы охлаждения: насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор отопителя, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, подводящая труба насоса. При достижении температуры охлаждающей жидкости (85±2) °C наполнитель баллона термостата начинает расплавляться и увеличивает свой объем, выталкивая шток из баллона термостата. При этом тарелка баллона отходит от седла, и жидкость начинает циркулировать по большому кругу, включающему в себя насос, рубашки охлаждения блока цилиндров и головки блока, корпус и крышка термостата, радиатор системы охлаждения, пароотводящий шланг радиатора системы охлаждения, расширительный бачок, радиатор отопителя, подводящая труба насоса. При достижении охлаждающей жидкостью температуры (100±2) °C клапан термостата полностью открывается.
Датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости, установленный в крышке термостата, выдает информацию контроллеру системы управления двигателем.
Радиатор системы охлаждения:
1 – штуцер пароотводящего шланга;
2 – патрубок подводящего шланга;
3 – правый бачок;
4 – пробка сливного отверстия;
5 – подушка нижнего крепления радиатора;
6 – патрубок отводящего шланга;
7 – левый бачок
Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками (расположенными в один ряд) с охлаждающими пластинами, Жидкость поступает в радиатор через верхний патрубок правого бачка, а отводится из радиатора через нижний патрубок левого бачка. Сверху левого бачка радиатора расположен штуцер пароотводящего шланга. В нижней части правого бачка находится сливное отверстие, закрытое пробкой.
Вентилятор с кожухом в сборе:
1 – кожух вентилятора;
2 – крыльчатка вентилятора с электродвигателем;
3 – колодка проводов электродвигателя
К радиатору крепится пластмассовый кожух с электрическим вентилятором. Вентилятор предназначен для обдува радиатора, когда нет или не хватает встречного потока воздуха для поддержания нормального теплового режима двигателя. Вентилятор включается через реле по сигналу контроллера системы управления двигателем.
