Момент затяжки гбц уаз

ГБЦ под 92 бензин

Емкость и шланг для слива ОЖ

Перевод мотора УМЗ-4178 для работы на бензине АИ-92. Для более эффективного использования высокооктанового бензина АИ-92 в моторах рассчитанных на применение бензинов АИ7680 необходимо поднять степень сжатия.

Это можно сделать несколькими путями:
– Заменить поршни иили шатуны
– Уменьшить высоту ГБЦ
Наиболее простой путь – уменьшение высоты ГБЦ. Стандартная высота 98мм для АИ-7680, для АИ-92 – 94,5мм.

В данном материале я не буду подробно рассматривать моменты демонтажа навесного оборудования двигателя – это можно посмотреть в руководстве по ремонту и эксплуатации. Так же данный материал применим к моторам УМЗ-421, ЗМЗ-24402410.
Следует помнить, что у моторов ЗМЗ и старого УМЗ-417 по-другому расположена помпа.

Для демонтажаустановки ГБЦ понадобится стандартный набор шоферского инструмента, динамометрический ключ, ветошь, растворитель, металлическая щетка.
Из деталей нужны будут прокладка коллектора, прокладка ГБЦ, прокладка клапанной крышки, прокладка приемной трубы. Другие штанги толкателей – для бензина АИ-93 (каталожный номер 54-1007175). Другие прокладки – в зависимости от того, что было демонтировано.
Я советую использовать металлизированную прокладку коллектора или с нанесенным заводским слоем высокотемпературного герметика. Прокладку ГБЦ тоже лучше приобрести с заводским слоем герметика.

Стоит обратить внимание на то, что такая переделка имеет смысл если мотор находится в исправном состоянии – компрессия не менее 8 кгсм2. В противном случае целесообразнее совместить работы с ГБЦ с капитальным ремонтом мотора.

Шаг 1.
Слейте ОЖ. Снимите патрубки системы охлаждения. Снимите клапанную крышку, снимите ось коромысел – по-очереди отпускайте гайки, не более 2х оборотов за раз. Иначе можно деформировать деталь. Вытащите толкатели. Открутите гайки ГБЦ. Открутите приемную трубу, саму трубу снимать не обязательно. Корпус термостата можно не снимать – он не мешает. Нужно лишь снять провод с датчика указателя температуры. Снимите карбюратор, шланг ВУТ и шланг отопителя.
Коллектор снимать не надо – это неудобно, проще снять вместе с ГБЦ и открутить после.

Предварительно нагрейте гайки приемной трубы, иначе велик риск обломить шпильки.

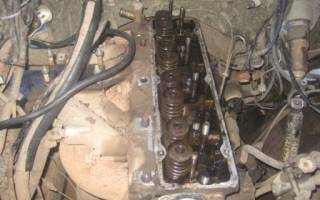

Рис. 1 ГБЦ без навесного, готова к демонтажу.


Рис. 2 Блок цилиндров без ГБЦ


Рис. 3 Демонтированная ГБЦ в сборе с коллектором

Шаг 2.
Снимаем коллектор. Моем ГБЦ, очищаем плоскость прилегания коллектора от следов старой прокладки. Уменьшаем высоту ГБЦ на 3,5мм: до 94,5мм. Больше не нужно. Можно снять 4мм – тогда нужно будет заправлять автомобиль АИ-95.
Важно убедиться, что в рубашке охлаждения не осталось стружки.
Дополнительно неплохо так же выровнять плоскость самого коллектора, убрать раковины на ней.

Шаг 3.
Промойте плоскость блока цилиндров растворителем, вверните шпильки крепления ГБЦ, если они вывернулись вместе с гайками. Осмотрите износ (ступеньку) в гильзе. Ощутимой ступеньки быть не должно (лучше измерить диаметр гильзы нутромером – максимальное значение в руководстве).
Установите коллектор. Перед установкой желательно убедиться, что окна в ГБЦ совпадают с коллектором. Используйте краску для этого. В случае наличия ступенек уберите их напильником.
Проверните коленчатый вал до совмещения меток ВМТ 1го цилиндра на шкиве (2ая риска для УМЗ или 3я для ЗМЗ если крутить по часовой стрелке).

Шаг 4.
Установите прокладку ГБЦ, предварительно убедитесь, что все необходимые отверстия в ней проделаны. Установите ГБЦ, затяните предварительно гайки моментом 2кгс, начиная от центра двигаясь к краям. Затем произведите затяжку моментом 9,5кгс по схема на рис. 4. Снова повторите затяжку согласно схеме на рис. 4 моментом 9,5 кгс.

Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кгс.
Рис. 4 Порядок затяжки гаек ГБЦ

Смажьте новые толкатели маслом и опустите их в колодцы. Установите ось коромысел.
Отрегулируйте зазоры в клапанах. Снимите крышку трамблера, отметьте положение бегунка. Если бегунок смотрит на контакт первого цилиндра, то начните с п. А, затем проверните коленчатый вал на 360гр и выполните п. Б. Если бегунок смотрит на контакт четвертого цилиндра, то начните с п. Б, затем перейдите к п. А.
А) Отрегулируйте оба клапана первого цилиндра, затем выпускного клапана второго цилиндра и впускного клапана третьего цилиндра.
Б) Отрегулируйте оба клапана четвертого цилиндра, выпускного клапана третьего цилиндра, впускного клапана второго цилиндра.
Зазоры крайних клапанов (1го и 8го) 0,30-0,35мм, остальных 0,35-0,40мм.

Установите клапанную крышку. Я советую заменить болты крепления шпильками, т.к болты со временем разбивают резьбу в ГБЦ.

Рис. 5 Шпильки крепления клапанной крышки

Установите навесное оборудование. Произведите замер компрессии – она должна составлять не менее 10,5 кгсм2.
Отрегулируйте УОЗ обычным способом – при прямолинейном движении со скоростью 50кмч на прогретом двигателе резко откройте дроссельную заслонку – должна быть кратковременна детонация (

3 секунд). Если ее нет – сделайте угол раньше, слишком продолжительная – позже. Стробоскоп так же можно использовать, но отрегулированный по порогу детонации мотор работает лучше.

После прогрева мотора протяните приемную трубу и коллектор. После 1000 километров пробега протяните ГБЦ моментом 9,5 кгс по схеме на рис. 4.

Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кгс.

22.3. Моменты затяжки резьбовых соединений

Болт крепления крышки коренного подшипника

Гайка болта шатуна

Болт крепления маховика

Болт крепления нажимного диска сцепления

Болт крепления головки блока цилиндров:

Болт крепления крышек распределительных валов

Болт стяжной коленчатого вала

Болт крепления звездочек распределительных валов

Болт крепления картера сцепления

Болт крепления опоры вилки выключения сцепления

Болт крепления усилителя картера сцепления

Болт крепления стартера

Гайка крепления впускной трубы

Болт крепления передней крышки головки блока цилиндров

Болт крепления шкива насоса охлаждающей жидкости

Болт крепления насоса охлаждающей жидкости к крышке цепи

Гайка крепления выпускного коллектора

Гайка крепления ресивера

Гайка крепления верхнего и нижнего кронштейнов генератора

Болт крепления поддона картера (при обеспечении герметичности допускается до 0,6)

Болт крепления натяжного ролика

Болт крепления крышки головки (при обеспечении герметичности допускается до 0,3)

Болт крепления сальникодержателя

Болт топливной системы

Болт индуктивных датчиков

Болт хомута регулятора холостого хода

Болт крепления кронштейна передней опоры двигателя

Гайка крепления кронштейна на передней опоре двигателя

Болт крепления крышки распределительных шестерен

Гайка крепления крышки распределительных шестерен

Гайка крепления крышки коробки толкателей

Гайка крепления головки блока цилиндров

Болт крепления крышки отверстия водяной рубашки головки блока цилиндров

Гайка крепления скобы для подъема двигателя

Гайка болта шатуна

Стопорная гайка крепления крышки шатуна

Гайка крепления маховика

Болт крепления шкива коленчатого вала

Гайка крепления держателя заднего сальника

Болт крепления упорного фланца распределительного вала

Читать еще:  Установить электропривод крышки багажника

Болт крепления шестерни распределительного вала

Болт крепления трубки смазки распределительных шестерен

Гайка крепления стойки оси коромысел

Болт крепления крышки коромысел

Гайка крепления коллектора к впускной трубе

Гайка крепления газопровода

Гайка крепления поддона картера

Болт крепления крышки и патрубка масляного насоса

Гайка крепления масляного насоса

Болт крепления привода датчика-распределителя

Гайка крепления масляного фильтра

Гайка крепления карбюратора

Болт крепления топливного насоса

Гайка крепления фильтра тонкой очистки топлива

Болт крепления крышки корпуса термостата

Гайка крепления распределительного патрубка

Болт крепления крышки корпуса насоса охлаждающей жидкости

Гайки крепления насоса

Болт крепления шкива насоса

Болт крепления нижней части картера сцепления

Болт крепления верхней части картера сцепления

Гайка крепления верхней части картера сцепления

Болт крепления сцепления к маховику

Гайка крепления кронштейна генератора

Гайка крепления генератора

Болт крепления планки генератора

Гайка крепления стартера

Гайка крепления крышек коренных подшипников

Гайка крепления карбюратора

Гайка крепления воздушного фильтра

Гайка крепления экрана подогрева воздуха

Болт крепления вентилятора

Болт крепления кронштейна к крышке головки блока

Гайка регулировочная наконечника троса

Гайка регулировочного болта рычагов педали дроссельных заслонок

Болт крепления передних опор двигателя

Гайка крепления передних опор двигателя

Болт крепления задней опоры двигателя

Гайка крепления приемной трубы к коллектору

Гайка стремянок крепления приемных труб

Гайка стремянок крепления промежуточной трубы к глушителю

Гайка крепления кронштейна к коробке передач

Гайка крепления кронштейна к тройнику приемных труб

Гайка крепления глушителя к выхлопной трубе

Болт крепления кронштейна глушителя к полу

Гайка стремянок крепления выхлопной трубы к резонатору

Гайка крепления подвески резонатора

Гайка крепления наконечника

Болт крепления рабочего цилиндра сцепления

Гайка крепления оси толкателя педалей сцепления и тормоза

Болт крепления механизма переключения передач и крышки переднего подшипника

Гайка крепления удлинителя

Шпилька крепления удлинителя

Болт крепления штуцера ведущей шестерни привода спидометра

Гайка крепления коробки передач к картеру сцепления

Шпилька крепления коробки передач к картеру сцепления

Выключатель света заднего хода

Пробка фиксатора механизма переключения передач

Винт крепления поддона

Болты крепления картеров

Болты крепления пластины фиксаторов штоков к заднему картеру

Болты крепления оси промежуточной шестерни к картеру

Колпак рычага механизма переключения передач

Крепление карданного вала к заднему мосту

Крепление промежуточной опоры к поперечине

Гайка ведущей шестерни заднего моста

Болт крепления тормоза и полуоси

Гайка крепления ведомой шестерни

Болт крепления крышки картера заднего моста

Болт крепления крышки подшипника дифференциала

Болты и гайки крепления осей верхних рычагов

Палец нижних рычагов передней подвески

Гайка пальца резьбовой втулки стойки передней подвески

Болт скобы пальца оси нижних рычагов передней подвески

Гайка крепления кронштейна двигателя

Гайка крепления нижнего конца амортизатора

Гайка крепления буфера хода сжатия

Гайка крепления щита тормоза к поворотному кулаку

Болт крепления передней подвески к лонжерону

Гайка оси верхних рычагов передней подвески

Болт крепления верхних рычагов к опоре буфера

Колпак ступицы переднего колеса

Гайка крепления хомутов рулевых тяг

Гайка крепления шарнира рулевой трапеции

Болт крепления поворотного кулака, рычага и кронштейна

Болт крепления кронштейна маятникового рычага

Гайка крепления верхнего конца амортизатора

Гайка крепления нижнего конца амортизатора

Гайка крепления пальцев переднего конца рессор и пальцев серьги рессор

Гайка стремянок крепления рессор

Гайка резервуара амортизатора

Гайка клапана отдачи

Гайка клапана сжатия

Гайка крепления уплотнителя

Болт крепления колонки рулевого управления

Гайка крепления картера рулевого механизма

Гайка крепления сошки

Гайка крепления рулевого колеса

Гайка крепления вилки карданного шарнира рулевой колонки

Болты крепления крышек к картеру рулевого механизма

Болт крепления скобы переднего тормоза

Болт крепления направляющего пальца скобы переднего тормоза

* Предварительный момент затяжки. Потом дотянуть гайку до ближайшего совпадения ее прорези с отверстием под шплинт. Дотягивание гайки более чем на одну прорезь, а также отвертывание гайки для совмещения прорези с отверстием не допускается.

« предыдущая страница
22.2. Проверка электрических цепей
^
к оглавлению
следующая страница »
22.4. Размеры сопрягаемых деталей двигателя ЗМЗ-4062

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Момент и порядок затяжки гбц на автомобилях разных марок

Момент затяжки гбц ВАЗ

Момент затяжки гбц на двигателях НИВА шевроле (двигатель ВАЗ-2123)

Моменты затяжки головки блока цилиндров (гбц) имеют значения указанные в таблице №1. Двигатели, которые устанавливают на автомобили семейства Шевролет нива (ВАЗ-2123) – 4-х цилиндровые, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала. Оснащенные системой распределенного впрыска топлива.

Затяжку болтов головки производят в четыре этапа (указаны в таблице). А вот что пишут об этом в руководстве по эксплуатации ВАЗ-2123:

Рис.1 Порядок затяжки болтов головки блока цилиндров (гбц)

Установите головку блока цилиндров, отцентрировав её по двум направляющим втулкам, вверните болты её крепления и затяните их в четыре приема в определенной последовательности.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Болт крепления крышки головки блока цилицдров М6 1.96-4,60 (0,20-0.47)
Болт крепления головки цилицдров М8 31,36-39,10(3,20-3,99)

Таблица №1. Момент затяжки болтов головки блока цилиндров (гбц) на нива шевроле (ВАЗ-2123).

Момент затяжки гбц ВАЗ-2112 16 клапанов (ПРИОРА)

Момент затяжки гбц на приоре взяты из руководства по эксплуатации автомобиля и указаны в табличке №2.

Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа:
1-й – моментом 20 Н·м (2 кгс·м);
2-й – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);
3-й – доверните болты на 90°;
4-й – окончательно доверните болты на 90°.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Болт крепления крышки головки блока цилицдров М6 1.96-4,60 (0,20-0.47)
Болт крепления головки цилицдров М8 31,36-39,10(3,20-3,99)

Таблица №2. Момент затяжки головки блока цилиндров (гбц) приора.

Необходимо учитывать что:

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.

Момент затяжки гбц КАЛИНА, ГРАНТА

Момент затяжки головки блока цилиндров на двигателях модели 21114-50, установленные на автомобилях Lada Kalina указаны в таблице №3. Двигатель 21114-50 со­здан на базе двигателя ВАЗ-2111. Уве­личение рабочего объема двигателя модели 21114 до 1,6 л. по сравнению с объемом двигателя 2111 достигнуто за счет большего хода поршня при неизменном ди­аметре цилиндра.

Камера сгорания в головке блока двигателя модель 21114 стала больше по сравнению с двигателем 2111: ее длина увеличи­лась с 79 до 81 мм, а ширина – с 48 до 50 мм. Для различия головок блока рядом с резьбо­вым отверстием для свечи 1-го цилиндра го­ловки двигателя модель 21114 есть прилив с но­мером «11183».

Вот что нам говорит руководство по эксплуатации о моменте затяжки гбц на калине:

Установите головку на блок, предвари­тельно убедившись, что коленчатый и распре­делительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в указанной последовательности в че­тыре этапа:
1-й – моментом 20 Н-м (2 кгс*м);
2-й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м)
3-й – доверните болты на 90°;
4-й – окончательно доверните болты на 90°.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Гайка крепления крышки головки блока цилиндров М6х1,25 1,96-4,6 (0,2-0,47)

Таблица №3. Момент затяжки головки блока цилиндров (гбц) КАЛИНА двигатель модель 21114, ГРАНТА .

Момент затяжки гбц ВАЗ 2106, 2107, 2103

Момент затяжки головки блока цилиндров на двигателях 2106 и 21011, 2103 одинаковый и приведен в таблице №4. В зависимости от модели или модификации автомобиля устанавливались двигатели трех типов:

  • 2106 – с рабочим объемом 1.6литра. Это основной двигатель для автомобиля ВАЗ-2106.
  • 2101 – с рабочим объемом 1.3литра. Устанавливался на автомобили ВАЗ-21063. От двигателя 2106 он отличается уменьшенным на 14мм ходом поршня, поэтому имеет другие блок цилиндров, коленчатый вал и другие детали цепного привода механизма газораспределения.
  • 2103 – с рабочим объемом 1.45литра.
Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 Предварительное затягивание: мин:33,3Н-м(3,4кгс*м) – мах:41,16Н-м(4,2кгс*м) ; Окончательное затягивание мин:96Н-м(9,8кгс*м) – мах:118,4Н-м(12,1кгс*м) ;
Болты крепления головки блока цилиндров М8 минимум: 30,67Н-м(3,13кгс*м) – максимум: 39,1(3,99кгс*м)

Таблица №4. Момент затяжки головки блока цилиндров (гбц) ВАЗ-2106.

Момент затяжки гбц ВАЗ 2108, 2109

Момент затяжки гбц на двигателях ВАЗ-2108, ВАЗ-2111-80 совпадают, и приведены в таблице №5.

Затяните болты крепления головки в указанной последовательности в четыре этапа:
1 – моментом 20 Н-м (2 кгс-м);
2 – моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м);
3 – доверните болты на 90°;
4 – окончательно доверните болты на 90°.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 1 – моментом 20 Н-м (2 кгс-м); 2 – моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м); 3 – доверните болты на 90°; 4 – окончательно доверните болты на 90°.

Таблица №5. Момент затяжки головки блока цилиндров (гбц) ВАЗ-2108, 2109.

Болты крепления головки блока цилин­дров вытягиваются при многократном ис­пользовании. Замените новыми болты, длина которых превышает 135,5 мм. Перед установ­кой головки блока смажьте болты тонким слоем моторного масла.

Момент затяжки гбц ваз 2108, 2110, 2114 8 клапанов инжектор, 2115

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М12х1,25 1 – моментом 20 Н-м (2 кгс-м); 2 – моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м); 3 – доверните болты на 90°; 4 – окончательно доверните болты на 90°.

Таблица №6. Момент затяжки гбц ваз 2108, 2110, 2114, 2115.

Момент затяжки гбц ваз 2101

Момент затяжки гбц, приведенный в таблице№7, применяется для двигателей следующих моделей:

  • ВАЗ-2101 с рабочим объемом 1.2 литра. Это основной двигатель для автомобилей ВАЗ-2101;
  • ВАЗ-21011 с рабочим объемом 1.3 литра. Устанавливался на автомобили ВАЗ 21011 и ВАЗ-21021. От предыдущей модели он отличается увеличенным на 3мм диаметром цилиндров, поэтому у него другие блок цилиндров и поршень; Момент затяжки гбц аналогичный с ВАЗ 2101;
  • ВАЗ-2103 с рабочим объемом 1.45литра. От первой модели отличается увеличенным на 14мм ходом поршня, поэтому у него другие блок цилиндров и шатунно-поршневая группа. Момент затяжки болтов гбц аналогичен двигателю ВАЗ-2101.
Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров М8 31.36-39.1
Болт крепления крышки головки блока цилиндров М6 1.96-4.60

Таблица №7. Момент затяжки головки блока цилиндров (гбц) ваз 2101.

Момент затяжки головки блока цилиндров (гбц) ОКА-1111, 11113

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Гайки крепления головки блока цилиндров 77-82

Таблица №8. Момент затяжки головки блока цилиндров (гбц) ОКА-1111, 11113.

Момент затяжки головки блока цилиндров (гбц) НИВА

Моменты затяжки для двигателей ВАЗ-21214 евро3.

Рис.3 Порядок затяжки гбц НИВА

Для обеспечения надежного уплотнения и исключения подтяжки болтов головки блока цилиндров при техническом обслуживании автомобиля затягиваем их в четыре приема. Порядок затяжки указан на рисунке.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Гайки крепления головки блока цилиндров 1 прием: затягиваем болты 1-10 моментом 20 (2,0); 2 прием: болты 1-10 моментом 69,4-85,7 (7,1-8,7). Болт 11 – моментом – 31,4-39,1 (3,2-4,0)

Таблица №9. Момент затяжки головки блока цилиндров (гбц) НИВА, двигатели.

Момент затяжки гбц на двигателях ЗМЗ.

Двигатели ЗМЗ представлены модификациями ЗМЗ-402.5, ЗМЗ-402.6, ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522, ЗМЗ-40524. Моменты затяжек гбц у этих моделях двигателей имеют разные значения.

Момент затяжки головки блока цилиндров (гбц) на 402-х двигателях (ГАЗЕЛЬ), модификации двигателей ЗМЗ-4025,4026.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Гайка крепления головки блока цилиндров 85-90 (8,5-9)
Болт крепления задней крышки головки блока цилиндров 11-16 (1,1-1,6)
Болт крепления крышки головки блока цилиндров 4,5-8 (0,45-0,8)

Таблица №10. Момент затяжки головки блока цилиндров (гбц) ЗМЗ 4025 и ЗМЗ-4026.

Момент затяжки головки блока цилиндров (гбц) на 406-х двигателях, модификации ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болт крепления головки блока цилиндров 1) Предварительная затяжка: 69-82(6,9-8,2); 2) Выдержка не менее 1мин 15сек – и окончательная затяжка – Довернуть на угол 70-75градусов.

Таблица №11. Момент затяжки головки блока цилиндров (гбц) ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522.

Момент затяжки головки блока цилиндров (гбц) на 405-х и 405 евро3 двигателях, модификации ЗМЗ-40524.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болт крепления головки блока цилиндров 1) Предварительная затяжка: 40-50(4,0-5,0); 2) Выдержка не менее 1мин 15сек – и окончательная затяжка – Довернуть на угол 90 градусов.

Таблица №12. Момент затяжки головки блока цилиндров (гбц) ЗМЗ-40524.

Момент затяжки головки блока цилиндров (гбц) на двигателях ЗМЗ-409.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Болт крепления головки блока цилиндров 1) Предварительная затяжка: 40-60(4,0-6,0); 2) окончательная затяжка: 130-145 (13,0-14,5)

Таблица №13. Момент затяжки головки блока цилиндров (гбц) ЗМЗ-409.

Последовательность затяжки болтов крепления головки блока цилиндров показана на рисунке

Момент затяжки гбц ГАЗ-53.

Деталь Резьба Момент затяжки, Н-м (кгс*м )
Гайки крепления головки блока цилиндров 77-82

Таблица №14. Момент затяжки головки блока цилиндров (гбц) ГАЗ-53.

Момент затяжки головки блока цилиндров КАМАЗ-740

Момент затяжки на двигателях КАМАЗ-740.10, КАМАЗ-7403.10 или КАМАЗ-740.11-240 совпадает и приведен в таблице №15.

22.3. Моменты затяжки резьбовых соединений

Болт крепления крышки коренного подшипника

Гайка болта шатуна

Болт крепления маховика

Болт крепления нажимного диска сцепления

Болт крепления головки блока цилиндров:

Болт крепления крышек распределительных валов

Болт стяжной коленчатого вала

Болт крепления звездочек распределительных валов

Болт крепления картера сцепления

Болт крепления опоры вилки выключения сцепления

Болт крепления усилителя картера сцепления

Болт крепления стартера

Гайка крепления впускной трубы

Болт крепления передней крышки головки блока цилиндров

Болт крепления шкива насоса охлаждающей жидкости

Болт крепления насоса охлаждающей жидкости к крышке цепи

Гайка крепления выпускного коллектора

Гайка крепления ресивера

Гайка крепления верхнего и нижнего кронштейнов генератора

Болт крепления поддона картера (при обеспечении герметичности допускается до 0,6)

Болт крепления натяжного ролика

Болт крепления крышки головки (при обеспечении герметичности допускается до 0,3)

Болт крепления сальникодержателя

Болт топливной системы

Болт индуктивных датчиков

Болт хомута регулятора холостого хода

Болт крепления кронштейна передней опоры двигателя

Гайка крепления кронштейна на передней опоре двигателя

Болт крепления крышки распределительных шестерен

Гайка крепления крышки распределительных шестерен

Гайка крепления крышки коробки толкателей

Гайка крепления головки блока цилиндров

Болт крепления крышки отверстия водяной рубашки головки блока цилиндров

Гайка крепления скобы для подъема двигателя

Гайка болта шатуна

Стопорная гайка крепления крышки шатуна

Гайка крепления маховика

Болт крепления шкива коленчатого вала

Гайка крепления держателя заднего сальника

Болт крепления упорного фланца распределительного вала

Болт крепления шестерни распределительного вала

Болт крепления трубки смазки распределительных шестерен

Гайка крепления стойки оси коромысел

Болт крепления крышки коромысел

Гайка крепления коллектора к впускной трубе

Гайка крепления газопровода

Гайка крепления поддона картера

Болт крепления крышки и патрубка масляного насоса

Гайка крепления масляного насоса

Болт крепления привода датчика-распределителя

Гайка крепления масляного фильтра

Гайка крепления карбюратора

Болт крепления топливного насоса

Гайка крепления фильтра тонкой очистки топлива

Болт крепления крышки корпуса термостата

Гайка крепления распределительного патрубка

Болт крепления крышки корпуса насоса охлаждающей жидкости

Гайки крепления насоса

Болт крепления шкива насоса

Болт крепления нижней части картера сцепления

Болт крепления верхней части картера сцепления

Гайка крепления верхней части картера сцепления

Болт крепления сцепления к маховику

Гайка крепления кронштейна генератора

Гайка крепления генератора

Болт крепления планки генератора

Гайка крепления стартера

Гайка крепления крышек коренных подшипников

Гайка крепления карбюратора

Гайка крепления воздушного фильтра

Гайка крепления экрана подогрева воздуха

Болт крепления вентилятора

Болт крепления кронштейна к крышке головки блока

Гайка регулировочная наконечника троса

Гайка регулировочного болта рычагов педали дроссельных заслонок

Болт крепления передних опор двигателя

Гайка крепления передних опор двигателя

Болт крепления задней опоры двигателя

Гайка крепления приемной трубы к коллектору

Гайка стремянок крепления приемных труб

Гайка стремянок крепления промежуточной трубы к глушителю

Гайка крепления кронштейна к коробке передач

Гайка крепления кронштейна к тройнику приемных труб

Гайка крепления глушителя к выхлопной трубе

Болт крепления кронштейна глушителя к полу

Гайка стремянок крепления выхлопной трубы к резонатору

Гайка крепления подвески резонатора

Гайка крепления наконечника

Болт крепления рабочего цилиндра сцепления

Гайка крепления оси толкателя педалей сцепления и тормоза

Болт крепления механизма переключения передач и крышки переднего подшипника

Гайка крепления удлинителя

Шпилька крепления удлинителя

Болт крепления штуцера ведущей шестерни привода спидометра

Гайка крепления коробки передач к картеру сцепления

Шпилька крепления коробки передач к картеру сцепления

Выключатель света заднего хода

Пробка фиксатора механизма переключения передач

Винт крепления поддона

Болты крепления картеров

Болты крепления пластины фиксаторов штоков к заднему картеру

Болты крепления оси промежуточной шестерни к картеру

Колпак рычага механизма переключения передач

Крепление карданного вала к заднему мосту

Крепление промежуточной опоры к поперечине

Гайка ведущей шестерни заднего моста

Болт крепления тормоза и полуоси

Гайка крепления ведомой шестерни

Болт крепления крышки картера заднего моста

Болт крепления крышки подшипника дифференциала

Болты и гайки крепления осей верхних рычагов

Палец нижних рычагов передней подвески

Гайка пальца резьбовой втулки стойки передней подвески

Болт скобы пальца оси нижних рычагов передней подвески

Гайка крепления кронштейна двигателя

Гайка крепления нижнего конца амортизатора

Гайка крепления буфера хода сжатия

Гайка крепления щита тормоза к поворотному кулаку

Болт крепления передней подвески к лонжерону

Гайка оси верхних рычагов передней подвески

Болт крепления верхних рычагов к опоре буфера

Колпак ступицы переднего колеса

Гайка крепления хомутов рулевых тяг

Гайка крепления шарнира рулевой трапеции

Болт крепления поворотного кулака, рычага и кронштейна

Болт крепления кронштейна маятникового рычага

Гайка крепления верхнего конца амортизатора

Гайка крепления нижнего конца амортизатора

Гайка крепления пальцев переднего конца рессор и пальцев серьги рессор

Гайка стремянок крепления рессор

Гайка резервуара амортизатора

Гайка клапана отдачи

Гайка клапана сжатия

Гайка крепления уплотнителя

Болт крепления колонки рулевого управления

Гайка крепления картера рулевого механизма

Гайка крепления сошки

Гайка крепления рулевого колеса

Гайка крепления вилки карданного шарнира рулевой колонки

Болты крепления крышек к картеру рулевого механизма

Болт крепления скобы переднего тормоза

Болт крепления направляющего пальца скобы переднего тормоза

* Предварительный момент затяжки. Потом дотянуть гайку до ближайшего совпадения ее прорези с отверстием под шплинт. Дотягивание гайки более чем на одну прорезь, а также отвертывание гайки для совмещения прорези с отверстием не допускается.

« предыдущая страница
22.2. Проверка электрических цепей
^
к оглавлению
следующая страница »
22.4. Размеры сопрягаемых деталей двигателя ЗМЗ-4062

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Ссылка на основную публикацию
Adblock
detector
Для любых предложений по сайту: [email protected]
