Тугой руль лада гранта

Комфорт за рулем автомобиля Лада Гранта

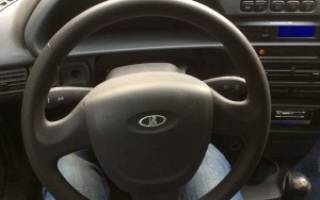

Руль Гранта и ВАЗ 2114 — важный элемент управления авто. Какие неисправности в этой системе встречаются наиболее часто? Какие способы модернизации узла существуют? Прежде чем ответить на эти вопросы, нужно четко уяснить, что такое рулевое управление.

На сегодняшний день две последние разработки отечественного предприятия Лада Гранта и ВАЗ 2114 являются неоспоримыми лидерами на российском рынке. Оригинальные, стильные, мощные, эти машины заслуживают особого внимания и положительной оценки. Собранные по новой технологии, Гранта и ВАЗ 2114 вызвали широкий интерес у автолюбителей. Но, конечно, любая, даже самая хорошая, разработка имеет и свои недостатки, которые стоит знать владельцу, дабы избежать каких-либо проблем в процессе эксплуатации. В частности, рулевое управление может преподнести немало сюрпризов.

Функции рулевого управления

Рулевое управление — это система, обеспечивающая движение транспортного средства. Оно состоит из рулевых колеса, рейки, механизма и привода. Принцип работы руля основан на том, что колесо принимает импульс усилия, осуществленного водителем, и передает его механизму, который реагирует в соответствии с заданным водителем направлением. То есть когда водитель поворачивает руль, он передает силу поворота механизмам, которые связаны с передними колесами, так происходит движение.

Устройство механизма рулевого управления Лада Гранта

Рулевое колесо легкового автомобиля отличается от руля грузового автомобиля прежде всего по диаметру. В первом случае это 390-420 мм, во втором — 445-545 мм. У спортивных автомобилей руль меньше, чем стандартный, установленный на обычное легковое авто. Кроме диаметра, здесь наблюдается различие в механизме управления.

Сегодня существует несколько типов рулевой колонки, от обычных и недорогих до построенных по такому типу, который позволяет ей складываться при фронтальном ударе высокой степени. Кроме того, рулевые колонки имеют как механическое, так и электрическое регулирование, что очень удобно, когда нужно откорректировать высоту руля или его направление.

В образцах последних лет, принадлежащих моделям люксовой категории, встречается рулевая колонка, которую легко переставить с водительского места на место правого пассажира. Рулевой механизм — устройство, передающее колебания от усилия воздействия на рулевую колонку приводу.

Существует несколько типов рулевого механизма, наиболее распространенным из которых является реечный.

Он встречается и у российских моделей Лада Калина, Гранта, ВАЗ 2114 и других проектов АвтоВАЗа. А вот легендарные БМВ, Тойота, Мазда и другие оснащены более сложным рулевым механизмом, с принципом работы на все четыре колеса. Данное решение гарантирует большую устойчивость и великолепную управляемость.

Привод передает усилие от рулевого механизма колесам. На сегодняшний день известно несколько конструкций привода, в зависимости от того какая подвеска установлена на автомобиль. Наиболее популярным и известным является механический привод, который состоит из шарниров и тяг. Такой тип конструкции встречается как в российских моделях, типа Гранты, так и в европейских проектах.

Типы усилителей руля

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет экономить топливо. Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как Лада Калина и Лада Гранта. Купить его можно в любом автомагазине страны.

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

Особенности рулевого управления Гранты

Руль от Гранты — стандартный, реечного типа, привод состоит из двух рулевых тяг, объединенных в единую конструкцию за счет шаровых шарниров. Теоретически он неплох, но практика показывает другое. Отверстия рулевых тяг просто невероятно огромны, что хорошо для воздухообмена, но плохо для загрязнения. Удивительно, но об этом насущном вопросе прежде такие практичные мастера АвтоВАЗа как-то не подумали. Для исправления этого дефекта многие автовладельцы ставят простые заглушки рулевых тяг Лада.

Наиболее часто руль от Гранты страдает от ослабления крепежей. Что можно сделать в этом случае? Стоит всего лишь затянуть гайки потуже. Можно отметить и возникновение стуков в руле. Для исправления проблемы стоит затянуть гайки, если они расшатались, или же заменить детали, если при осмотре вы обнаружили, что они износились. При тугом вращении руля Лады Гранта придется поменять подшипник. В некоторых случаях приходится ремонтировать стойку подвески и проводить смазку деталей.

Какие неисправности грозят ЭУР на Калине и каковы способы их устранения?

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

• руль клинит,
• заедает
• становится тугой,
• и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

1. Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
2. В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.
2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Ремкомплект

Не бывает, альтернативный вариант взять на разборке, цена нового более 20 тыс рублей

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется.
   На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно.
   После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Тяжело крутится руль – в чём причина?

Рулевая система – важнейший компонент безопасности Вашего автомобиля. Вот почему Вам следует тщательно следить за корректностью её работы и обращать пристальное внимание даже на малейшие изменения в нормальной её работе. В то же время тяжёлый руль – это одна из наиболее распространённых проблем с рулевой системой, она доставляет множество неудобств, особенно, для женской половины человечества, и может привести к довольно дорогостоящим последствиям.

Система рулевого управления Вашего автомобиля разработана с тем, чтобы позволить Вам направлять машину туда, куда Вам угодно. Но на сегодняшний день руль связывается в передними колёсами автомобиля посредством целого ряда агрегатов, проходя немаленькую цепочку из них, где каждое звено должно работать безупречно, чтобы каждый поворот руля обвенчался успешным поворотом в нужную сторону колёс автомобиля. Поэтому каждый раз, когда Вы поворачиваете рулевое колесо, передние колёса также поворачиваются. И тот момент, когда Вам становится тяжело крутить руль, очень легко заметить. Продолжайте читать далее, чтобы узнать о возможных причинах того, что руль стал крутиться значительно тяжелее обычного.

Компоненты цепочки рулевой системы

Прежде всего обратите внимание на особенности этой неисправности:

• Насколько тяжелее стал крутиться руль: возможно ли его вообще поворачивать при стоящем или движущемся авто или его можно повернуть, только приложив большие или даже огромные усилия?
• Наблюдается ли проблема при разгоняющемся автомобиле или только при движении накатом, торможении или в стоящем автомобиле с заведённым двигателем?
• Какая система усилителя руля установлена в Вашем автомобиле: гидравлическая или электрическая?
• Постоянно ли тяжело крутится руль или в определённые (хаотичные или нет?) моменты?

Всё это поможет Вам наиболее точно определить, почему стал тяжело крутиться руль. Так давайте же взглянем на все возможные причины тяжёлого руля по порядку и опишем, какие симптомы при этом преследуют наш процесс вождения!

Недостаточно накачанные шины

И давайте начнём с наиболее возможной и наиболее просто устранимой и диагностируемой причины тяжёлого поворота руля – с неправильного давления в шинах, а именно, с недокачанных шин. Суть проблемы здесь заключается в том, из-за низкого уровня давления покрышка колеса становится мягче, вследствие чего увеличивается площадь контакта с поверхностью дороги, что, в свою очередь, и приводит к тому, что такое колесо становится тяжелее повернуть.

Главным симптомом этой причины является то, что утяжеление возможности поворота рулевого колеса в этом случае едва заметное, а чаще всего даже вовсе почти и незаметное. Однако, если речь идёт о внедорожниках или тяжелых кроссоверах с большими колёсами, то здесь руль может стать крутить значительно тяжелее.

Просто заедьте в ближайшую шиномонтажную мастерскую и проверьте давление во всех четырёх шинах, а также в запаске Вашей машины.

Уровень жидкости гидроусилителя руля слишком низкий

Как и все остальные уровни жидкостей Вашего автомобиля (хладагент, “незамерзайка”, топливо, масло и т.д.), проверять жидкость гидроусилителя руля (ГУР) необходимо как можно чаще. Слишком низкий уровень жидкости гидроусилителя рулевого управления может привести к более тяжёлому рулевому управлению, вплоть до управления вовсе без участия гидроусилителя.

Проверьте уровень жидкости ГУРа – Вы сможете её найти в цилиндрическом резервуаре (бачке) возле одного конца магистрали гидроусилителя – под капотом чаще всего ближе к салону автомобиля в подавляющем большинстве случаев в виде пластикового (реже – металлического) бачка с отметками MIN и MAX, которые соответствуют минимальному и максимальному нормальному уровню этой жидкости в системе рулевого управления. Если уровень жидкости ниже отметки минимально необходимого уровня, то это значит, что проблема потяжелевшего руля, скорее всего, в этом.

Бачок жидкости ГУР с отметками на прогретую и охлаждённую жидкость

Если потребовалась доливка жидкости ГУР, то необходимо через некоторое время снова проверить её уровень – возможно, что в Вашем автомобиле появилась утечка этой жидкости.

Жидкость ГУР пришла в негодность

Если уровень жидкости гидроусилителя в норме (и даже если он ниже минимального уровня), необходимо также проверить, не пришла ли в негодность эта жидкость и не перестала ли она, как следствие, выполнять возложенные на неё функции. Сделать это легко. Нормальный цвет жидкости ГУР чаще всего тёмно-красный (но может отличаться от этого) – если жидкость стала слишком тёмной и мутной, то это, вероятнее всего, значит, что её нужно менять. Если Вы ни разу этого не делали, то лучше доверить это дело профессионалу, хотя, можно заменить жидкость и самостоятельно, предварительно изучив инструкцию по этой процедуре применимо к Вашей модели автомобиля. Помните, что нельзя допускать попадания воздушных пробок при замене этой жидкости в систему (определить наличие таких пробок также несложно – жидкость в дачке будет пенистой в этом случае).

Требующая замены (мутная и тёмная) жидкость ГУР слева и свежая рабочая (красная) жидкость ГУР справа

Неисправен электроусилитель руля

В случае укомплектованности Вашего авто электроусилителем руля (ЭУР), проблема также может приключиться и с ним, хотя, вероятность такого значительно ниже, чем в случае с гидроусилителем. Однако, в случае появления таковой, как правило, симптомы однозначны и просты – ЭУР попросту отказывает, и руль начинает поворачиваться с таким усилием, как-будто электроусилителя у Вас и не было вовсе.

Для выявления проблем с электроусилителем необходимо провести диагностику у автоэлектрика.

Другие проблемы с ГУР

Гидроусилитель руля – не очень сложный и многокомпонентный механизм, однако, сломаться он вполне может. Другими проблемами ГУР, помимо вышеперечисленных, могут быть такие как чрезмерный износ, повреждение ремня гидроусилителя – в этом случае необходима его замена, или ослабление его натяжения – в этом случае его достаточно натянуть.

Кроме того, причина того, что руль стал тяжело крутиться, может заключаться в неисправности самого насоса ГУР – в этом случае необходим его ремонт или замена, а симптомы неисправного насоса гидроусилителя схожи с таковыми в случае ЭУР – т.е. полное отсутствие помощи при повороте руля, как-будто усилителя руля и вовсе нет.

Тугой руль ГАЗ-3110

7 июня 2012, 11:39 #1

временами управлять рулём становится до невозможности тяжело. и когда едишь по прямой, ведёт в сторону. но если машину встряхнуть на кочке, становится нормально

Opel Mokka X
Suzuki S-Cross GL

7 июня 2012, 11:41 #2

что за тарантас то?

Лада Гранта Лифтбек

7 июня 2012, 11:47 #3

леонид саныч, 7 июня 2012, 11:39, #1

временами управлять рулём становится до невозможности тяжело. и когда едишь по прямой, ведёт в сторону. но если машину встряхнуть на кочке, становится нормально

Редуктор, шаровые смотрел?

Лада Гранта Лифтбек

7 июня 2012, 11:49 #4

Может гур стоит пиши полностью.

7 июня 2012, 11:53 #5

газ3110 1998 г. в. пока ничего несмотрел. низнаю с чего начать.

Лада Гранта Лифтбек

7 июня 2012, 11:56 #6

леонид саныч, 7 июня 2012, 11:53, #5

газ3110 1998 г. в. пока ничего несмотрел. низнаю с чего начать.

У вас же шкворня, может им копец приходит

7 июня 2012, 11:58 #7

Great Wall Hover H5 Luxe

7 июня 2012, 11:59 #8

Может шкворень какой “закусывает” ? Давно шприцевали? Гур есть?

7 июня 2012, 12:02 #9

гур нет. машину взял год назад. за40000 ездил без проблем. началось всё неделю назад.

7 июня 2012, 12:03 #10

в течении года ничего не делал.

7 июня 2012, 12:04 #11

спасибо за советы.

Лада Гранта Лифтбек

7 июня 2012, 12:12 #12

А с управлением запускать не надо, очень опасно.

7 июня 2012, 12:21 #13

я тоже ничего не делал и не мазал шкворни результат сожрало резину шкворни если часто ездишь мазать надо раз в неделю весной каждые три дня

7 июня 2012, 12:23 #14

самый хороший нигрол железнодорожный

Opel Mokka X
Suzuki S-Cross GL

7 июня 2012, 12:57 #15

если маятник стоит, то его посмотри тоже

ГАЗ 3110 Волга Ничего лишнего заводская сборк

22 октября 2012, 20:58 #16

Почему в рулевой колонке стук? Может у кого-нибудь было такое?

22 октября 2012, 21:08 #17

это может быть из за маятника попробуй его посмотреть

ГАЗ 3110 Волга Ничего лишнего заводская сборк

22 октября 2012, 21:12 #18

Когда едешь по кочкам стук отдает в ноги? Может что-нибудь оторвалось?

29 октября 2012, 17:56 #19

Holland62, 22 октября 2012, 21:12, #18

Когда едешь по кочкам стук отдает в ноги? Может что-нибудь оторвалось?

оторвалось вряд ли, а открутилось скорее всего проверь крепление рулевой калонки и маятника.

Renault Megane Экстрим

29 октября 2012, 19:57 #20

Holland62, 22 октября 2012, 20:58, #16

Почему в рулевой колонке стук? Может у кого-нибудь было такое?

Отрегулируй зазор в рулевом редукторе. Прорверь, может там и масла нет. Маятниковый рычаг явно разболтан, если стук отдает в ноги, если не удастся снять целиком, то попробуй начинку поменять. Хотя может быть разбит подшипник рулевого редуктора. Проверь наличие масла в рулевых шарнирах, там частенько сухо бывает. Можно не снимая с автомобиля, выкрутить на яме донышко рулевого шарнира, набить туда литол и снова закрутить. Снаружи донышко и резьбу надо чаще промазывать толстым слоем литола, чтобы вода не попадала. Если пыльники порваны, а пальцы в рулевом изношены, то лучше поменять тяги или трапецию в сборе. Особо обрати внимание на болт опоры передний нижнего рычага. Они часто вылазят из втулки, резьбу съедает. Замена как правило раз в год. Если вылез, то лучше поставить ремонтный размер, у него шлиц на головке болта, он прочнее держится, только тянуть надо прочной торцевой головкой с трубой-насадкой. Шкворни и резьбовые втулки-отдельная песня, если чувствуются люфты, то надо их поменять, хотя вроде шкворни можно просто повернуть, не помню уже. И шприцевать надо чаще, а не через 5 тыс км.
