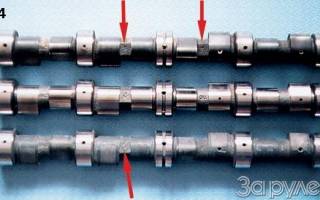

Распредвал: в — 2101-1006010 старого образца с темными кулачками; б — нового образца со светлыми кулачками. На обоих валах по одной шестигранной шейке (показана стрелкой). Применяются во всех двигателях “жигулей” и “нив”, кроме 1700; а — 21213-1006010 с увеличенной высотой впускных кулачков и двумя шестигранными шейками. Только для моторов 1700.
Распределительные валы 2101-1006010-20 и 21213-1006010 имеют следующие отличительные элементы: — на валу 2101-1006010-20 одна необработанная шейка, между кулачками второго цилиндра, имеет форму правильного шестигранника; — на валу 21213-1006010 две необработанные шейки, между кулачками второго и третьего цилиндра, имеют форму правильного шестигранника.
Вал 21214 отличается от 21213, тем что у него гладкая тыльная сторона кулачка.
НЕ ПЕРЕПУТАЙ ДЕТАЛИ
НЕ ПЕРЕПУТАЙ ДЕТАЛИ
Читатель из Уфы собрал полезнейшие данные о принадлежности вазовских деталей двигателя к той или иной модели.
Приобретая автозапчасти в магазинах и на рынках, мы часто рассчитываем на толковую подсказку продавца. Но труженики прилавка далеко не всегда могут точно ответить, подойдет ли данная деталь к автомобилю определенной модели. На помощь каталогов, тем более, надеяться не приходится — рисунки там не отражают подробностей внешнего вида деталей. В многочисленных книгах по устройству и ремонту, написанных специалистами ВАЗа, тема внешних отличий однотипных запчастей практически не затронута. Надеюсь, этот материал будет полезен при покупке тех запчастей, которые неопытный покупатель может перепутать, не зная их отличительных признаков.
Башмак натяжителя цепи газораспределительного механизма (ГРМ): а — 2101–1006090 с полукруглой выемкой в верхней части кронштейна (показана стрелкой). Подходит к моторам «Жигулей» 1200 и 1300; б — 2103–1006090 с выемкой в нижней части кронштейна для моторов 1500 и 1600; в — 21213–1006090 увеличенного размера для моторов 1700; г — «музейная редкость» — универсальный «жигулевский» башмак начала 70-х годов с двухступенчатым кронштейном. Подходит ко всем классическим моторам ВАЗ, кроме 1700.
Крыльчатка вентилятора для «Нивы»: а — 2121–1308008 (плоскость лопастей смещена от привалочной плоскости под фланец помпы, а ребра жесткости перпендикулярны оси крыльчатки). Применяется на машинах с латунным радиатором; б — 21213–1308008 (лопасти вынесены вперед, а ребра жесткости образуют конус). Применяется только на «нивах» с тонким алюминиевым радиатором.
Направляющие втулки клапанов: а — 2101–1007033 для выпускных клапанов «Жигулей» и «Нивы» (спиральная канавка для удержания масла на внутренней поверхности нарезана на всю длину втулки); б — 2101–1007032 для впускных клапанов «Жигулей» и «Нивы» (спиральная канавка нарезана на половине длины); в — 2108–1007033 для выпускных клапанов «Самары» и «Оки» (спиральная канавка по всей длине); г — 2108–1007032 для впускных клапанов «Самары» и «Оки» (канавка на 1/3 длины). «Восьмерочные» втулки легко отличить от классических по ступеньке в верхней части (показана стрелкой) — она коническая, а не прямоугольная, как на «Жигулях».
Головка блока цилиндров: а — 21011–1003011 применяется на всех классических моторах ВАЗ, кроме 1700 с 1975 года; б — 21213–1003011 с камерами сгорания новой формы — только для моторов 1700. Помечена на заводе черной краской.
Звездочка распредвала: а — 2101–1006020 с меткой, высверленной точно между двумя зубьями (показана стрелкой). Применяется на всех моторах «жигулей» и «нив», кроме 1700; б — 21213–1006020 — метка смещена. В безвыходном положении можно применить одну звездочку вместо другой, если нанести новую метку, точно скопировав ее расположение с «родной» детали.
Крышка привода распредвала: а — 2101–1002060 — старого образца; б — 2101-1002060-01 — нового образца. Обе крышки взаимозаменяемы и подходят к любому мотору «Жигулей» и «Нивы», кроме 2105, но вторая предпочтительней, поскольку усилена ребрами жесткости.
Поршневые пальцы: а — 2101–1004020 и 21213–1004020 — ничем не отличаются (унифицированы с 1993 года). Сейчас на все моторы «жигулей», «нив», «Самары-1500» и «Оки-750» ставят пальцы 21213 длиной 67 мм; б — 2108–1004020 (длина 61 мм) — только для «Самары» с мотором 1300 и «Оки» с мотором 650.
Упорные полукольца коленвала: а — 2101–1005183, сталеалюминиевое, белого цвета, без маркировки, номинального размера (толщина 2,31–2,36 мм). На рабочей поверхности, прилегающей к упорной плоскости коленвала, — две канавки для прохода масла. Устанавливаются с передней стороны пятого подшипника коленвала всех классических моторов ВАЗ (по одному) и с обеих сторон подшипника моторов переднеприводных машин, включая «Оку» (по две); б — 2101-1005183-20 — ремонтное полукольцо старого образца без канавок толщиной 2,437–2,487. На одной стороне нанесена маркировка «0,127» (увеличение толщины от номинала), а на другой — «Р» (ремонтное); в — 2106–1005183 — точная копия кольца «а», но сделанная из металлокерамики (бронзографита) желтого цвета. С 1981 года устанавливается на все двигатели «жигулей» и «нив» со стороны маховика (по одной штуке). Ремонтное кольцо 2106-1005183-20 дополнительной маркировки не имеет, но толще номинального на 0,127 мм.
Приемный патрубок маслонасоса: а — 2101–1011070 для моторов всех «жигулей»; б — 2121–1011070, применяемый на двигателе «Нивы», где поддон картера более глубокий.
Маслоприемник 2108–1010010 для «самар» всех модификаций: а — выпуска до 1989 года; б — нового образца. Обе детали взаимозаменяемы, но вторая предпочтительней — четыре отштампованных выступа предохранят мотор от масляного голодания при легкой деформации поддона картера.
Прокладка поддона картера: а — 2101–1009070 (19 отверстий) — для всех двигателей «жигулей» и «нив», кроме 2105; б — 2105–1009070 (18 отверстий) — только для моторов 2105 (с ременным приводом распредвала). «Лишнее» отверстие показано стрелкой.
Прокладки коллектора «Самары» (по две штуки на мотор): а — 2108–1008081 для двигателей 1100 и 1300; б — 21083–1008081 с увеличенными отверстиями — только для моторов 1500. Внешне легко отличима по специальному выступу (показан стрелкой).
Пружины клапанов: а — 2101–1007020 — наружная, высота новой детали в свободном состоянии 50 мм; б — 2101–1007021 — внутренняя, высота 39,2 мм. Применяются на всех классических моторах ВАЗ; в — 2108–1007021 — внутренняя, высота 34,1 мм; г — 2108–1007020 — наружная, высота 45,2 мм. Применяются на двигателях всех модификаций «Самары» и «Оки».
Распредвал: а — 2101–1006010 старого образца с темными кулачками; б — нового образца со светлыми кулачками. На обоих валах по одной шестигранной шейке (показана стрелкой). Применяются во всех двигателях «жигулей» и «нив», кроме 1700; в — 21213–1006010 с увеличенной высотой впускных кулачков и двумя шестигранными шейками. Только для моторов 1700.
Трубка подводящая (закреплена на головке блока двигателя для подачи «Тосола» в отопитель): а — 2101–1303038 — для «жигулей» всех моделей; б — 2121–8101440 — для «Нивы».
Шестерня привода распределителя и маслонасоса (так называемый грибок): а — 2101–1011228 высотой 44 мм для всех «жигулевских» моторов, кроме 1700; б — 21213–1011228 высотой 50 мм — только для моторов 1700.
Шкив коленвала: а — 2101–1005060 — старого образца; б — 2101-1005060-01 — нового образца. Обе детали взаимозаменяемы для всех моторов «жигулей» и «нив», но вторая легче на 100 г.
Стоковый для 2106 1.6л двигателя вал тат же что и на 2103 движке 1.5л, там стоит вал 2101 только с улучшенной поверхностью кулачков. Напомню, что двигатель 2101 это 1.2л. Т.е. фактически получается, что газораспределение в 1.6л двигателе настроено так же как на 1.2л, при том что разница в объеме целых 0.4л, а это очень прилично — двигатель 2106 на треть(!) пузатее копеечного. Соответственно по ГРМ он ближе к нивовскому 1.7л. Поэтому и РВ надо брать с него. С этим валом двигатель работает мягче, и самое главное не задыхается после 4000 об.
Отличия 21213 вала от 2101 в на 1мм больше подъем впускных клапанов и чуть более длинная фаза впуска, что облегчает наполнение цилиндров, а так же чуть укороченная и запоздненная фаза выпуска, что позволяет дольше находиться смеси в горшке создавая крутящий момент. И немного большее перекрытие фаз увеличивающее время продувки цилиндров. Распредвалы 21213 и 21214 по характеристикам одинаковые, отличаются лишь профилем сбега кулачков — первый оптимизирован под винты, второй под гидрики. На практике нивоводы говорят, что неправильные комбинации проблем не вызывали. НО лучше ставить 213 вал!
Монстра из мотора он не делает, но исчезает явная стенка на 4000 об, Двигатель продолжает набирать обороты не останавливаясь. Тяга на низах тоже слегка улучшилась.
При установке проверяем метки фаз, натягиваем цепь, регулируем клапана, проверяем компрессию, и регулируем карб по-необходимости. На инжекторных может возникнуть проблема, так как метки могут не совпасть на ползуба, то может загореться “ЧЕК”, нужна будет прошивка мозгов, или ставить с разрезной шестерней для более точной регулировки.
Отличие распредвала 21213 от 2106
Непрочитанное сообщение Станислав » Чт апр 23, 2009 11:03:47
Непрочитанное сообщение Mr_Ice » Чт апр 23, 2009 11:24:29
Непрочитанное сообщение Станислав » Чт апр 23, 2009 11:52:43
Непрочитанное сообщение Mr_Ice » Чт апр 23, 2009 12:27:07
Станислав у VladiZlav-a двиг 1.5 и ничего он не растачивал.
Но насколько я понял если ставишь нивский распред то надо и нискую звездоску брать и нивский коленвал. Думаю щас VladiZlav придет подробней расскажет.
Непрочитанное сообщение VladiZlav » Чт апр 23, 2009 12:36:31
Непрочитанное сообщение Mr_Ice » Чт апр 23, 2009 12:41:58
Непрочитанное сообщение VladiZlav » Чт апр 23, 2009 12:44:23
Непрочитанное сообщение Nik555 » Чт апр 23, 2009 13:07:50
Непрочитанное сообщение VladiZlav » Чт апр 23, 2009 14:08:19
Непрочитанное сообщение Nik555 » Чт апр 23, 2009 17:30:20
Непрочитанное сообщение VladiZlav » Чт апр 23, 2009 17:33:31
Непрочитанное сообщение Nik555 » Чт апр 23, 2009 17:43:21
Непрочитанное сообщение Станислав » Чт апр 23, 2009 21:53:57
Непрочитанное сообщение олежек » Пт апр 24, 2009 9:19:25
я сам езжу на 21214 распредвале, как такое может быть не понимаю, только если не правльно собирали
по сабжу, судя по отзвам в интеренет лучшим вариантом будет поставить 21213 РВ + 01 звезду, в любом случае, звезды не так дорого стоят, да и перекинуть их не долго, можно поигаться той и той и выбрать что ближе сердцу, естественно под него отрегулировать карб.
Для всеобщего сведения: звезда 21213 отличается от звезды 2101 тем, что с ней (21213) распредвал оказывается повёрнутым на 3 градуса назад относительно 2101 (при условии, что в обоих случаях установочные метки совпадают). Т.е. смещена не только метка на зубчатом венце, но и отверстие под штифт РВ. А угол между отверстием под штифт и меткой у них одинаковый – 67 градусов. Установка вала 213 со звёздочкой 01 приведёт к тому, что двигатель “понизовеет” за счёт сокращения угла “продувки” (угол запаздывания закрытия впускного клапана после ВМТ), т.к. РВ окажется “впереди” КВ. Смещение звёздочки 01 на зуб назад приведёт к повороту РВ на 8 градусов назад относительно меток 213 и мотор станет крутиться веселее, но тянуть намного хуже. А если учесть, что в реальности редко кому удаётся добиться совпадения меток на стоковых деталях, то расхождения в углах могут получиться ещё больше. Все приведённые значения углов получены путём непосредственных замеров на звёздочках. Чтобы получить градусы по КВ их надо умножить на 2. Таким образом применение разрезной звезды видится необходимым условием настройки фаз ГРМ.
Люди ничему так твердо не верит, как тому, о чем они меньше всего знают, и никто не выступает с такой самоуверенностью, как сочинители всяких басен — например, астрологи, предсказатели, хироманты. Религия, суеверия. Мишель Монтень
Распредвал 2101 и 21213 отличия
Стоковый для 2106 1.6л двигателя вал тат же что и на 2103 движке 1.5л, там стоит вал 2101 только с улучшенной поверхностью кулачков. Напомню, что двигатель 2101 это 1.2л. Т.е. фактически получается, что газораспределение в 1.6л двигателе настроено так же как на 1.2л, при том что разница в объеме целых 0.4л, а это очень прилично — двигатель 2106 на треть(!) пузатее копеечного. Соответственно по ГРМ он ближе к нивовскому 1.7л. Поэтому и РВ надо брать с него. С этим валом двигатель работает мягче, и самое главное не задыхается после 4000 об.
Отличия 21213 вала от 2101 в на 1мм больше подъем впускных клапанов и чуть более длинная фаза впуска, что облегчает наполнение цилиндров, а так же чуть укороченная и запоздненная фаза выпуска, что позволяет дольше находиться смеси в горшке создавая крутящий момент. И немного большее перекрытие фаз увеличивающее время продувки цилиндров. Распредвалы 21213 и 21214 по характеристикам одинаковые, отличаются лишь профилем сбега кулачков — первый оптимизирован под винты, второй под гидрики. На практике нивоводы говорят, что неправильные комбинации проблем не вызывали. НО лучше ставить 213 вал!
Монстра из мотора он не делает, но исчезает явная стенка на 4000 об, Двигатель продолжает набирать обороты не останавливаясь. Тяга на низах тоже слегка улучшилась.
При установке проверяем метки фаз, натягиваем цепь, регулируем клапана, проверяем компрессию, и регулируем карб по-необходимости. На инжекторных может возникнуть проблема, так как метки могут не совпасть на ползуба, то может загореться “ЧЕК”, нужна будет прошивка мозгов, или ставить с разрезной шестерней для более точной регулировки.
Распредвал: в – 2101-1006010 старого образца с темными кулачками; б – нового образца со светлыми кулачками. На обоих валах по одной шестигранной шейке (показана стрелкой). Применяются во всех двигателях “жигулей” и “нив”, кроме 1700; а – 21213-1006010 с увеличенной высотой впускных кулачков и двумя шестигранными шейками. Только для моторов 1700.
Распределительные валы 2101-1006010-20 и 21213-1006010 имеют следующие отличительные элементы: – на валу 2101-1006010-20 одна необработанная шейка, между кулачками второго цилиндра, имеет форму правильного шестигранника; – на валу 21213-1006010 две необработанные шейки, между кулачками второго и третьего цилиндра, имеют форму правильного шестигранника.
Вал 21214 отличается от 21213, тем что у него гладкая тыльная сторона кулачка.
Тема: Как отличить аналогичные детали и узлы авт. ВАЗ?
Визуальное отличие распределительных валов 2101 и 21213.
Двигатели 2103 и 2106 комплектуются распределительным валом 2101-1006010-20. Двигатели 21213 и 21214 комплектуются распределительным валом 21213-1006010.
Распределительные валы 2101-1006010-20 и 21213-1006010 имеют следующие отличительные элементы: – на валу 2101-1006010-20 одна необработанная шейка, между кулачками второго цилиндра, имеет форму правильного шестигранника; – на валу 21213-1006010 две необработанные шейки, между кулачками второго и третьего цилиндра, имеют форму правильного шестигранника.
Визуальное отличие распределительных валов 2108 и 2110.
Распределительные валы 2108-1006015 и 2110-1006015 имеют следующий отличительный элемент: – на валу 2110-1006015 впускной кулачок второго цилиндра имеет выступ диаметром 30мм и высотой 5мм.
Инженер-технолог Механосборочного производства АО “АВТОВАЗ” Савченко Г.В.
О двигателях для ВАЗ 2121 «Нива»
Самый популярный отечественный внедорожник ВАЗ 2121 «Нива» был разработан на базе вазовской шестерки. Двигатель также остался от ВАЗ 2106, но получил косметические доработки. Позже был создан двигатель 213 на 1,7 литра и мотор 2130 на 1,8 литра. Наряду с обычной «Нивой» выпускается и Chevrolet Niva, на которую устанавливают немного измененный двигатель 213.
Двигатель ВАЗ 2106
Базовый агрегат для «Нивы» является эволюцией движка от «тройки», и от мотора 2103 его отличают увеличенный до 79 мм поршень, при прежнем блоке цилиндров.
Также актуален инжекторный агрегат 21067, который накрыт ГБЦ от инжекторного 21214-го. В ходе эксплуатации выяснилось, что стабильностью отличается именно карбюраторный вариант.
Рядный двигатель 2106 и карбюраторный и инжекторный получил 4 цилиндра с расположенным вверху распредвалом и цепным приводом ГРМ.
Двигатель нужно отнести в классический разряд высокоблочных агрегатов.
При аккуратной эксплуатации и регулярном обслуживании мотор превысит свой заводской ресурс в 125 тысяч км и иногда дослужит до 200 тысяч. При этом вряд ли его назовешь надежней 2103-го.
Перед тем как отправиться в путь, двигатель 2106 нужно прогревать, а зимой эта процедура занимает около 5 минут. Трогаться можно, когда двигатель начинает держать на холостых.
Не стоит экономить на качественном моторном масле, так как при некачественном расходнике после 60 тысяч пробега диаметр цилиндра расширится на 0,15 мм.
Если отмечен повышенный жор масла, то следует замерить компрессию.
«Болезнью» ВАЗ 2106 называют преждевременный износ распредвала.
Отсутствие гидрокомпенсатора вынуждает раз в 7-10 тысяч километров корректировать зазоры клапанов.
Также езда на автомобиле с шестерочным двигателем наполнена шумами, стуками и другими посторонними звуками. К примеру, двигатель детонирует при работе на низкооктановом бензине и при нормальном топливе проблема исчезает.
Металлические стуки издают пальцы поршней и подшипники шатунов.
Из нижней части двигатели одновременно с падением уровня масла раздаются звуки при проблемах с коренными подшипниками. В этом случае автомобиль лучше заглушить и отбуксировать на СТО.
Неустойчивая работа двигателя ВАЗ-2106 обусловлена засоренными жиклерами.
Глохнет на ХХ – нужно регулировать обороты или воздушную заслонку. Если глохнет на ходу, причина кроется в питании или зажигании.
Излишняя температура или закипание двигателя связано с воздухом в охладительной системе.
Троение двигателя вызвано не отрегулированными или прогоревшими клапанами, вышедшей из строя прокладкой ГБЦ или низкооктановым топливом.
Вибрации двигателя возникают, как правило, при износе подушек, а также при дисбалансе коленвала или кардана.
Двигатель ВАЗ 2130 Нива 1.8
Силовой агрегат 2130 для вазовской «Нивы» получил четыре цилиндра с верхним расположением распредвала и цепной привод ГРМ.
Двигатель нужно отнести к традиционным представителям высокоблочной моторной серии.
Если сравнивать 213-й и 2130, то второй на 1,3 мм выше, что позволило установить на мотор коленвал с 84-миллиметровым ходом поршня и увеличить объем двигателя до 1,8 литра.
К вышеперечисленным недостаткам, присущим как для ВАЗ 2106, так и для 2130, можно добавить повышенный износ распредвала и необходимость в регулярной корректировке зазоров клапанов, о чем просигналит стук при работе двигателя на ХХ.
Двигатель ВАЗ 21213 / 21214 Нива
На основе двигателя ВАЗ 21214 собирался и двигателя для Niva Chevrolet, а отличия состоят лишь в адаптации БЦ для монтажа в моторный отсек «Шеви» и крепления навесных деталей и узлов.
В целом карбюраторный и инжекторный вариант рядного агрегата ВАЗ 21213/21214 получил четыре цилиндра и верхнее расположение распредвала.
От «шестерки» 213-й отличается диаметром цилиндра, ГБЦ и меньшей высотой блока цилиндра.
В 21213-ом появился уже натяжитель цепного привода ГРМ и гидрокомпенсаторы.
К основным минусам данной модификации двигателя относятся жор масла, шумы, склонность к перегреву и вибрациям. А в остальном он имеет те же недостатки, что и ВАЗ 2106, подробно изложенные выше.
