Предохранители ваз 21124 инжектор 16 клапанов

Основные предохранители и реле на автомобиле ВАЗ семейства 2110 расположены снизу, с левой стороны от руля.

Расположение реле и предохранителей основного монтажного блока

реле дальнего света фар (К5);
реле ближнего света фар (К4);
реле контроля и проверки исправности ламп (К1);
пинцет для извлечения предохранителей;
реле включения стеклоподъемников дверей;
реле включения указателей поворота и аварийной сигнализации (К3);
реле включения стартера;
запасные предохранители;
место установки реле противотуманных фар;
реле включения стеклоочистителей и стекпоомывателей (К2);
реле включения обогрева заднего стекла (К7);
дополнительное реле (К6);
верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Монтажный блок (блок предохранителей), а еще его называют черный ящик. Если электрика в автомобиле неожиданно перестала работать, тогда первым делом стоит проверить предохранители и реле.

Схема блока предохранителей

реле дальнего света фар (К5);
реле ближнего света фар (К4);
реле контроля и проверки исправности ламп (К1);
пинцет для извлечения предохранителей;
реле включения стеклоподъемников дверей;
реле включения указателей поворота и аварийной сигнализации (К3);
реле включения стартера;
запасные предохранители;
место установки реле противотуманных фар;
реле включения стеклоочистителей и стекпоомывателей (К2);
реле включения обогрева заднего стекла (К7);
дополнительное реле (К6);
верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.
Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования.

Предохранители и защищаемые цепи:

F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электропривод стеклоподъемников дверей
F6 15А Розетка переносной лампы Прикуриватель
F7 20А Электровентилятор системы охлаждения Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 20А Резервный
F11 5А Лампы габаритного света левого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет)
F14 10А Левая противотуманная фара
F15 20А Электрообогрев сидений Блокировка замка багажника
F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
Лампы сигнала торможения. Часы (или маршрутный компьютер).
F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
F20 7,5А Лампы задних противотуманных фонарей

Схема соединений монтажного блока

Истории наших читателей

“Гребаный таз. “

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается);

Порядок условной нумерации штекеров

Дополнительный блок предохранителей

Полезные контакты (+12В) в блоке предохранителей

Обогрев заднего стекла — Ш5-2.
Габаритные огни — Ш2-6 (напрямую от кнопки габаритов), Ш2-8 (через пред F1), колодка часов 2-й пин (белый провод).
+12В при вкл. зажигания — Ш2-16 (напрямую от замка), Ш1-4 и Ш4-17 (через пред F19), Ш5-3 (через контакт реле К6 и пред F18), Ш5-5 (через контакт реле К6 и пред F9) — два последних сильноточные. Колодка часов 3-й пин (оранжевый провод).
Обогрев сидений и кнопка багажника — Ш1-2.
+12В после включения ближнего света — Ш3-1 и Ш3-3.
Постоянные +12В — колодка часов 4-й пин (бело-красный).

Определяете ли Вы причину перегорания предохранителя перед его заменой?

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Схема

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Читать еще: Предохранитель панели приборов лада гранта

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

Жрет ремень грм по ссылке.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты
F2 — 7,5A — Ближний свет (левая фара)
F3 — 10A — Дальний свет (левая фара)
F4 — 10A — Передняя правая противотуманная фара
F5 — 30A — Электрические двигатели стеклоподъемников дверей
F6 — 15A — Переносная лампа (прикуриватель)
F7 — 20A — Звуковой сигнал, вентилятор радиатора
F8 — 20A — Элемент обогрева заднего стекла
F9 — 20A — Очиститель и омыватель лобового стекла
F10 — 20A — Резервный
F11 — 5A — Лампы габаритного света правой стороны
F12 — 7,5A — Ближний свет (правая фара)
F13 — 10A — Дальний свет (правая фара)
F14 — 10A — Противотуманная фара (левая)
F15 — 20A — Электрический обогрев сидений
F16 — 10A — Поворотники, аварийный сигнал
F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал
F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель
F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.
F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

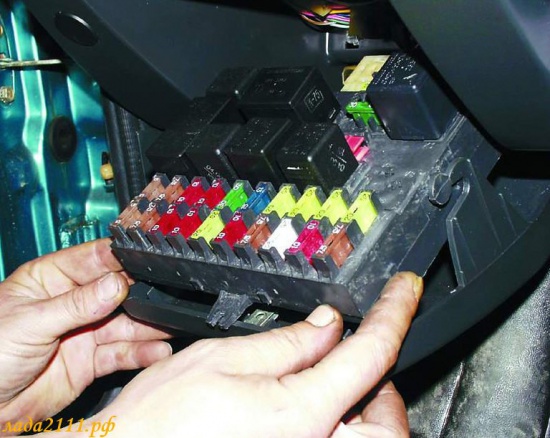

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

К1 — реле включения передней оптики;
К2 — реле стеклоочистителей;
К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
К4 — реле ламп ближнего света;
К5 — реле ламп дальнего света;
К6 — резервное реле;
К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель модуля зажигания и электронного блока управления двигателем.
Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
Реле электродвигателя вентилятора.
Реле включения электродвигателя топливного насоса.
Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08 , блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01 . Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 ( 2110-3722010-12 ), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Читать еще: Поцарапали машину гвоздем что делать

labavto.com

Конструкция автомобилей выпускаемых Волжским автомобильным заводом традиционно отличалась придельной простотой и несложностью в обслуживании. Естественно проблемы с электрооборудованием у таких авто — не редкость, однако в основной массе случаев они могут быть решены элементарной заменой соответствующего предохранителя.

В системе функционирования любого автомобиля принципиальная роль отводится элементам питания. Большая часть устройств потребляют электроэнергию. Вследствие этого необходимо своевременно проводить диагностику и обслуживать систему питания. Большая роль отводится блокам с предохранителями и реле. Если что-то из оборудования на ВАЗ 2112 с 16-и или 8-и клапанным двигателем (бензонасос, прикуриватель или освещение) выходит из строя, то в первую очередь нужно обратить внимание на предохранитель, который отвечает за них.

Автомобиль ВАЗ 2112

Собраны защитные элементы в специальные блоки. Система электрооборудования сделана таким образом, что в случае замыкания в какой-то определенной части сети другие элементы и проводка остаются незатронутыми.

Блок предохранителей на автомобиле ВАЗ 2112 16 или 8 клапанов, один из принципиальных узлов в электроцепи, в котором находятся специальные разъемы. Это очень удобно, в первую очередь, когда требуется замена электропредохранителей.

Когда транспортное средство не заводится или, например, отказывает прикуриватель, то первым делом нужно посмотреть электропредохранитель, отвечающий за данный потребитель. Автомобиль может не завестись, если перегорел предохранитель, отвечающий за бензонасос либо стартер. У моторчика обогревателя имеется собственный предохранитель. Из-за большой нагрузки очень часто перегорает предохранитель прикуривателя. Некоторые водители ВАЗ 2112 производят его замену раз в один-два года.

Где находится блок предохранителей?

В первую очередь, для самостоятельной замены и диагностики электропредохранителей нужно знать, где конкретно находится соответствующий монтажный блок. Узел с защитными элементами имеет собственную схему, благодаря которой можно очень легко разобраться в том за какой потребитель несет ответственность каждый элемент. В автомобилях ВАЗ 2112 инжектор 8 или 16 клапанов предохранители и реле расположены в двух монтажных блоках. Стоит отметить, что оба блока расположены в таких местах, что для замены элементов нет необходимости в демонтаже каких-то добавочных узлов. Первый — основной блок находится в правой части приборной панели.

Расположение основного отсека

Второй слева в ногах у пассажиры на центральной панели.

Расположение вспомогательного отсека

Инструкция по снятию и замене

Замена предохранителей и реле на ВАЗ 2121 16 или 8 клапанов — очень простая процедура, которая под силу даже начинающему водителю, купившему свой первый автомобиль. Для этого достаточно внимательно ознакомиться с предлагаемой нами пошаговой инструкцией и посмотреть видео.

Чтобы без проблем вы нашли требуемый электропредохранитель, мы представили таблицы и схемы с расположением электропредохранителей.

Запрос вернул пустой результат.

Расположение элементов защиты цепи в дополнительном блоке.

Схема защитных элементов и реле в дополнительном блоке

модуль зажигания;
скорость , расхода воздуха , обогрева;
топливные реле , насос , форсунки;
вентилятор;
бензонасос;
зажигание.

Подготовка

Для того, чтобы заменить требуемый предохранитель или реле, не нужно каких-то специальных инструментов. Возможно, потребуется обычная отвертка и пинцет, который должен находиться в основном блоке. Также вам понадобятся предлагаемые нами схемы.

Решение проблем с дворниками и мотором печи путем поджатия контактов электропредохранителей.

Если у вас не работает какой-то потребитель, вам нужно действовать по следующей схеме:

В целях безопасности нужно обесточить автомобиль. Для этого выключаем зажигание и вытаскиваем ключ.
Отсоединяем клемму «минус» АКБ.
Находим в таблице, под каким номером находится отвечающий за неработающее оборудование элемент.
Далее в схеме находим его расположение.
Открываем крышку отсека.
При помощи пинцета извлекаем его.
Ставим новый, аналогичный по номиналу.
Ставим обратно минусовую клемму.
Проверяем работу потребителя.

Извлечение электропредохранителя при помощи пинцета

Если проблема лишь в предохранителе или реле, то после проделанных работ должно все функционировать нормально. Если нет, то нужно проверить проводку и сам потребитель.

Видео «Замена реле и электропредохранителей в дополнительном блоке автомобиля ВАЗ»

Подробнее с процессом замены Вы можете ознакомиться на видео.
