Кнопка птф приора схема

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

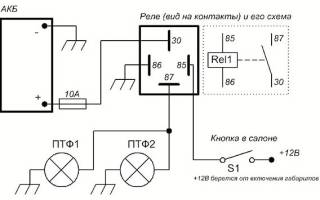

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Подключение птф через реле и кнопку приора

ВАЖНО! Перед тем, как задать вопрос о моментах подключения противотуманок, внимательно прочитайте комментарии к этой статье и сам текст статьи, скорее всего именно ВАШ вопрос уже рассматривался, причём несколько раз. Так же помните, статья была написана более 2-х лет назад, конкретно как и что подключал я не помню, поэтому вопросы этого плана так же будут оставлены без ответа хоть в комментах, хоть в личке. Спасибо за внимание.

Идея установки противотуманок была с самой покупки авто, но так как раньше на приоры я их не ставил, более того скажу, вообще никуда не ставил туманки, были сомнения. Сначала хотел отогнать авто на сервис, думаю, пусть там поставят, узнал цены и тд и тп, только за работу пришлось бы отдать около 2-х тысяч, думаю, не, дороговато. Но идея меня не покидала. Сначала я приобрёл комплект проводов для установки туманок для приоры с кнопкой, катался со мной этот комплект около недели, но свободная минутка всё таки подвернулась и я решился на установку кнопки(для меня самым сложным было инсталировать кнопку в салон и вывести провод на реле потому как можно было не слабо так раскоцать так называемую бороду), кстати, о бороде, она держится 6-ю саморезами, 2 вкручиваются туда, где разъём магнитолы, 2 там где отсек с надписью “OPEN” или без этой надписи как у меня и ещё 2 спрятанны под пепельницей, которую надо будет вынимать, после того как они откручены лицевая панелька легко снимается и туда инсталируется кнопка противотуманок согласно инструкции, которая идёт к комплекте(я на всякий случай проверял все провода мультиметром, чтобы не накосячить). После подключения кнопки выводится 1 единственный провод в подкапотное пространство на реле, которое устанавливается чуть позже.
Далее, для установки самих туманок необходимо снять бампер. Не бойтесь, там ничего сложного. Яма или эстакада тоже не нужны, я всё делал во дворе у себя. В первую очередь откручиваем гайки защиты спереди(их 5 штук). Затем там же, снизу откручиваем по 3 самореза с каждой стороны, которые прикрепляют бампер к пластиковым брызговикам. Потом ещё по 2 самореза со стороны передних колёс. Далее поднимаем капот и откручиваем болты под крестообразную отвёртку, которые держат бампер сверху(вон они на фотке по бокам от жёлтой этикетки с надписью “ВОРНИНГ”) Дальнейшим движением стараемся аккуратно отогнуть края бампера от крыла, сначала с одной стороны, потом с другой и вуаля, бампер у нас в руках)
Туманки я купил заранее на рынке, вроде как от фирмы дэпо но по моему субъективному мнению, Китай, только хорошего качества. Чтобы их исталировать, нужно вырезать заглушки на бампере под туманки, лучше это делать большим канцелярским ножом аккуратно и неспеша. Далее прикручивает туманки каждую на 3 самореза, главное внимательно, чтобы низ с верхом не перепутать. Проводим, подключаем провода, опять же по схеме, подключам массу, тут, кстати, вкручивать саморезы в кузов как написано в инструкции, не советую, потому что на кузове и так есть множество отверстий или металлических предметов, куда можно прикрутить провод массы. После этих манипуляций, держим бампер на весу, подключаем туманки и ставим его на место в обратной последовательности.
Дальше всю проводку(реле и провод, который протянули от кнопки) подключаем по схеме, плюс и минус я взял от аккумулятора и наслаждаемся результатом.

Так же хочу отдельно написать про подключение кнопки птф.
Если вы покупаете готовый блок для подключения “птф приора”, тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:

Климатические условия нашей страны, к сожалению, не самые благоприятные, а потому к такому явлению, как утренний или вечерний туман, привыкло уже большинство автомобилистов. Наиболее рациональным решением для владельцев Приоры будет установка противотуманных фар. Стандартные фары подходят далеко не всегда из-за создаваемой световой завесы, которую они создают как для владельца авто, так и для остальных участников дорожного движения.

Схема правильной установки противотуманок

На Приору туманки устанавливаются по тем же правилам, как и любой другой автомобиль. Монтаж производится на высоте не более полуметра от уровня дорожного покрытия. Установленные низко противотуманные фары находятся вне зоны влажного конденсата и действительно могут ощутимо улучшить видимость. Если же установить ПТФ на крышу багажника (как зачастую это делают владельцы джипов), то они окажутся совершенно бесполезными, особенно, во время тумана, дождя, а также снежной или пылевой бури. Потому наиболее эффективным способом была и остается установка противотуманок под бампер (для устаревших металлоконструкций) или непосредственно в него (для металлоконструкций нового поколения).

Установка противотуманных фар

Туманки, которые вы монтируете на свою приору, должны отвечать не только всем ПДД, но и стандартам ООН. В последних изменениях четко прописано, что любые туманки должны распределять свет под широким углом и иметь четко выделенную верхнюю границу. Показатель рассеивания должен составлять семьдесят градусов по горизонтали. Только прибор с такими характеристиками будет создавать противотуманный эффект.

Чаще всего на приору устанавливаются противотуманные фары с галогенным осветителем внутри. Их хватает для того, чтоб пространство на тридцать метров перед автомобилем было достаточно освещенным в любую погоду.

Монтаж противотуманных фар

Ни одну противотуманную фару невозможно установить, не демонтировав при этом ее предшественницу. Схема, по которой производится замена оборудования, очень проста:

• Снять все заглушки с бампера;
• Вынуть ранее установленные фары;
• Установить новые на их место;
• Тщательно затянуть все винты.

Установка ПТФ на Приору

Может случиться так, что размер отверстий старых фар будет слишком мал для новых противотуманных аналогов. В такой ситуации следует снять с приоры бампер и расширить отверстия. Если же в самом бампере отсутствуют места для противотуманных фар, то эту проблему можно быстро решить, вырезав эти отверстия острым ножом.

После того, как замена была произведена, из проводов, идущих от фар, необходимо сделать жгут и проложить его вдоль кабеля под капотом. Провода выводятся к панели управления, в основном, через отверстие рядом с предохранителями. После этого минусовые провода должны быть подсоединены к корпусу приоры, а бампер – закреплен на своем месте.

Схема подключения противотуманок

Если замена противотуманок уже была произведена, и теперь вы хотите заняться их подключением, то для начала вам необходимо зафиксировать их переключатели на передней панели автомобиля. Для этого нужно:

• Снять декоративную панель, которая заслоняет рулевую колонку (развернуть все замки на девяноста градусов);
• Ликвидировать заглушку, расположенную рядом с часовым оборудованием (под ней вы увидите как раз те контакты, к которым нужно будет подключить фары);
• Соединить контакты меньшей длины с одноцветными проводами. Аналогичную операцию также нужно будет провести с системой обогрева стекол.

Схема подключения ПТФ

Как правило, в любом комплекте противотуманных фар для приоры содержится подробная схема их установки подключения, а потому справиться с этой задачей под силу любому автомобилисту, который внимательно ее прочитает. Если вы хотите подключить проитвотуманные фары к монтажному блоку, то вам предстоит монтаж реле типа К-10, а также замена или монтаж предохранителей (две штуки).

Если вам необходима замена старого противотуманного оборудования или установка нового, то процесс ремонта в обязательном порядке должен быть завершен возвратом вышеуказанного блока на свое прежнее место.

Как настроить поток света

Что бы подготовится к тестированию и отладке противотуманок, приора должна быть помещена в условия, максимально близкие к реальным. В салон нужно поместить груз массой примерно 200 килограмм, в багажник — запаску, а бак полностью заполнить горючим.

После этого авто устанавливается в пяти метрах от ровной стены. Тестирующий измеряет расстояние от земли до центра туманки, и рисует на стене горизонтальную черту на пять сантиметров ниже. Если фары были отрегулированы правильно, то световое пятно будет примерно на уровне этой черты. Также можно произвести тестирование и отладку каждой из фар по отдельности (для этого нужно повторить процедуру, закрывая поочередно каждую из фар).

Установка противотуманных фар на Лада Приора нужна была в целях улучшения освещения дороги, которая к моему дому была не очень хорошей. Так же ПТФ используются по назначению, в плохую видимость – просто спасают. Установку ПТФ делал своими руками, результат просто фантастический.

Заблаговременно были приобретены ПТФ Киржач и керамические разъемы Н11 к ним. Так же купил гофру, провода, реле, кнопку, преды и другие мелочи, необходимые при установке.

Противотуманная фара сбоку:

Так же фото сзади:

Установка ПТФ на Лада Приора своими руками

1. Установка противотуманных фар в бампер и протяжка проводов под капот.

2. Протяжка проводов из моторного отсека в салон.

Под монтажным блоком:

3. Подключение к сети.

Место установки реле:

Питание взяли здесь:

Отметим, что на нашем сайте уже есть публикация про установку противотуманных фар на Лада Калина своими руками.

Из трудностей хочу отметить плохой доступ к резиновой заглушке под мотором стеклоочистителя для прокладки проводов в салон. Пришлось снять дворники, жабо, расширительный бачёк с кронштейном и провести обряд плясок с бубном для установки заглушки с продетой в неё гофрой на своё законное место.

Других нюансов, достойных внимания, не возникало. Схему подключения разыскал на просторах интернета, только плюс на клемму 30 реле взял прямо с АКБ. Результатом удовлетворен, стала освещенней обочина и пространство перед машиной, что в условиях климата моего города (частые осадки, туман) весьма немаловажно.

Ближний + дальний + туманки:

Напомним, что предыдущая статья на нашем сайте была про установку парктроника на ВАЗ 2110 своими руками.

Птф в приору (туманки) с ксеноном или без…

Туманки на свою приору я хотел поставить давно. Были мысли найти хороший сервис, но оказалось дорого – как минимум 2000. Так что решил делать своими руками.
ПТФ (Туманки) ДЕПО, китайские. Подключаем провода, но сначала инсталлируем кнопку птф.

Так же хочу отдельно написать про подключение кнопки птф.
Если вы покупаете готовый блок для подключения “птф приора”, тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как “белый(жёлтый)”

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему “красный(розовый)” провод от кнопки птф (туманок) приоры как на нашей схеме.
3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок – синий , его проводим в подкапотное пространство.
Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть.
5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются “30, 87, 85, 86”

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту.
86 контакт это на массу

30 контакт к + аккумулятора
87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера

Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

Схема реле и предохранителей Лада Приора

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Где находятся предохранители на Приоре

1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
2. Блок предохранителей под капотом, который находится возле расширительного бачка.
3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

Схема блока предохранителей Приоры

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт “10” колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт “20”. Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт “53а”. Переключатель очистителей и омывателей, контакт “53ah”. Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт “25”.
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт “21”. Контроллер электропакета, контакт “9” колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт “11” и “14”.
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт “12” колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт “18”
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол(датчик дождя), контакт “1”
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт “30” Колодка диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14”
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт “20”
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма “2” колодки Х1 Контроллер электропакета, клемма “3” колодки Х1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери
F32	Резерв

* – для комплектации «Норма» с кондиционером и «люкс»

Реле	«Норма»	«Норма» с кондиционером	«Люкс»
К1	реле включения электровентилятора радиатора системы охлаждения двигателя	Резерв	Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2	реле включения обогрева заднего стекла
К3	реле включения стартера Приоры
К4	дополнительное реле (реле зажигания)
К5	место для резервного реле
К6	реле включения омывателя и очистителя ветрового стекла
К7	реле включения дальнего света фар
К8	реле включения звукового сигнала
К9	реле включения тревожного сигнала
К10	Резерв	Реле включения противотуманных фар
К11	Резерв	Реле включения обогрева передних сидений
К12	Резерв

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-
   ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.
