Как снять обшивку с дверей на Ладе Гранте Лифтбек: советы мастеров
Все модели Лада Гранта Лифтбек по умолчанию имеют предустановленную обшивку из полимерного материала поливинилхлорида.
Нередко дверная карта становится объектом повышенного внимания со стороны водителя из-за возникновения скрипов и стуков внутри двери.
Устранение дефектов, уплотнение стыков и соединений вполне допустимо самостоятельно. Процедура не сложная, обращаться в сервисный центр не обязательно.
Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек
- скрип, скрежет в полости дверного проема;
- механическое повреждение, удар, вследствие чего произошла деформация;
- брак при изготовлении;
- деформация дверной карты из-за систематического попадания прямых лучей солнца;
- естественный износ пластиковых защелок, клипс.
Расположение крепёжных элементов
Передняя и задняя обшивка дверей Лады Гранты Лифтбек крепится к кузову на болты и пластиковые пистоны.
- 3 болта на «10» по нижнему периметру;
- 8 пистонов по всему периметру дверной карты.
В процессе установки и демонтажа будьте предельно аккуратны, так как полимеры очень хрупкие. Избыточное давление, перекос конструкции способствуют деформации, надлому пистона.
Замена полимера не сложная, но требует времени на восстановление исправного состояния.
Инструменты и материалы для снятия обшивки двери
- отвертка с плоским, крестообразным наконечником;
- ветошь, резиновые перчатки;
- запасные пистоны, новая дверная карта на случай повреждения прежних.
Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек
- Помещаем машину на ровную платформу или площадку с обязательным свободным доступом по периметру.
- Принимаем первоочередные меры по безопасности: выжимаем ручной тормоз, устанавливаем противооткатные башмаки.
- Скручиваем флажок защелки.
- Выкручиваем три крепежных болта, фиксирующие нижний периметр карты.
- Поддеваем пластиковую обшивку, снимаем с посадочного места клипсы.
- Отсоединяем колодку с проводами от музыкальной колонки.
- Заменяем карту на новую, устанавливаем в обратной последовательности.
Снятие задней обшивки двери
Процесс снятия обшивки с задней двери Лады Гранты несколько усложнен. Установлены дополнительные крепления ручки для закрытия двери. Она крепится к кузову автомобиля при помощи двух болтов на «10».
- Аккуратно поддеваем пластиковую крышку дверной ручки.
Сделать это лучше полимерным материалом, пластиковой картой. Категорически запрещено использовать металлические предметы, так как повредится кромка. - Крестообразной отверткой выкручиваем два болта, фиксирующие ручку, снимаем ее.
- Скручиваем флажок защелки.
- По периметру карты отстегиваем пластиковые клипсы.
- В полости проема отсоединяем колодки с проводами, следующие к акустической колонке.
- Заменяем дверную карту, проводим профилактику, подключаем электрическую проводку. По мере необходимости устанавливаем новое вспомогательное оборудование.
- Сборка конструкции проводится в обратной последовательности.
По аналогии снимаем обшивку с задней двери с противоположной стороны.
Отзывы
№ | Положительные |
1. | Виталий: не знаю, как у других, но у меня проблем с обивкой не было. Пластик прилегает плотно к металлу, не скрипит, не гремит. После покупки машины с салона сразу сделал обесшумку. |
2. | Михаил: уже несколько раз самостоятельно снимал карту, прокладывал проводку, нареканий нет. Посадка плотная, первый раз сломал один пистон, установил новый. Нареканий нет. |
3. | Игнат: рекомендую самостоятельно менять обивку на Лада Гранта Лифтбек. Ничего сложного нет, достаточно десяти минут времени и готово. |
4. | Сергей: слышал, что владельцы сетуют на стук карты на Лада Гранта, подтвердить не могу. Так как с завода обесшумка не предусмотрена, поклеил самостоятельно. |
5. | Семен: несмотря на бюджетный класс автомобиля, качество изготовления и сборки хорошее. Личного гаража нет, машина круглогодично стоит на морозе, на солнце панель не деформировалась. |
6. | Василий: два месяца назад попал в аварию, удар пришелся в бок. Сделал легкую косметику, обшивку не менял, штатная сидит плотно, не люфтит, не скрипит. |
7. | Геннадий: обивкой доволен, замечаний нет. Пожелание производителю сделать прочнее клипсы, так как хлипкие, фактически одноразовые. |
Отрицательные | |
1. | Максим: не могу положительно оценить качество, так как после двух месяцев использования машины начали стучать карты. Посетил автосервис, проклеили уплотнители. Не знаю надолго ли, но разве это качество. |
2. | Иван: машине нет еще и полгода, а уже два раза снимал карты, уплотнял стыки. На брусчатке слышен стук, вибрации. Дополнительно оклеил обесшумку. Не могу рекомендовать качество. |
3. | Виктор: начала стучать обивка после года. Возможно деформация от холода, прямых лучей солнца или брак при изготовлении. |
Вывод
Несмотря на единичные негативные отзывы в адрес обивки Лады Гранты Лифтбек, конструкция дверной карты в целом качественная. Стыки плотно прилегают к металлическому кузову.
Вероятнее всего, сторонние звуки вызваны нарушением условий эксплуатации технического средства. Например, прямые лучи солнца, отрицательные температуры.
Видео — Как снять обшивку пассажирской двери на Лада Гранта
Видео — Снятие обшивки двери на Лада Гранта
Снятие обшивки передней двери Лада Гранта
Для выполнения работ по замене или ремонту элементов автомобиля иногда приходится разбирать передние и задние двери машины, что не так и легко сделать. Автовладельцам «Лада Гранта» так же приходится сталкиваться с такими трудностями, но, придерживаясь простой инструкции, которая описана ниже, можно с легкостью выполнить все работы своими руками.
Для чего нужно снимать обшивку дверей
Эта процедура актуальна, если вам требуется произвести ремонтные и реставрационные работы в области дверей автомобиля «Лада Гранта». К примеру, это может быть:
-
ремонт обшивки. Если в некоторых местах пластик потрескался или лопнул, после снятия обшивки необходимо отремонтировать дверные карты. Можно будет во внутреннюю часть обшивки впаять металлическую сетку. Так повреждение не получит распространения, а трещины можно будет заделать грунтовкой и сверху покрыть краской. Другой способ — перетянуть двери новым материалом;
Новая обшивка салона Лада Гранта
шумо- и виброизоляция. Чтобы в салоне улучшилась акустика, и двери стали тише закрываться, необходимо устранить скрипы и дребезг. Для этого после снятия обшивки и разбора конструкции следует приклеить специальный материал, например, «Вибропласт». Важно не забыть заделать виброматериалом все технические отверстия. Затем все элементы следует собрать и установить на место;
Установка шумоизоляции на дверь автомобиля
перетяжка дверей. Если вам требуется обновить материал обшивки, то сперва ее стоит снять и разобрать всю конструкцию. Передние двери сложнее обклеить, поскольку здесь больше изгибов и отверстий. Поэтому следует правильно произвести все расчеты. Клеят материал с центра и растягивают к краям, применяя промышленный фен. В нужных местах надо делать надрезы. Когда поверхность обработана, все элементы конструкции можно установить на место;
Обшивка салона
Инструкция снятия обшивки на двери автомобиля
Итак, чтобы снять обшивку с передних дверей автомобиля «Лада Гранта», необходимо последовательно выполнить такие действия:
- Возьмите отвертки и приготовьте новые клипсы.
- Отключите минусовую клемму аккумулятора.
- Выньте кнопку блокировки дверного замка.
Кнопка блокировки дверного замка
Расположение винтов крепления обшивки
Итак, имея желание улучшить качество вашего автомобиля «Лада Гранта», вы всегда сможете самостоятельно воплотить в жизнь любые идеи. Нужны лишь время, инструменты и подходящие материалы.
Как снять обшивку задних и передних дверей автомобиля Лада Гранта
Причин, по которым владельцу Лады Гранты может потребоваться снять обшивку передних и задних дверей — множество. Многие автолюбители при этом отправляются в ближайший автосервис и обращаются за помощью к тамошним специалистам, услуги которых весьма недёшевы. А между тем, справиться с дверной обшивкой можно и самостоятельно. Как именно? Попробуем разобраться.
- 1 Причины снятия обшивки с дверей Лады Гранты
- 2 Расположение крепёжных элементов
- 3 Инструкция по снятию обшивки с передних и задних дверей Lada Granta
- 4 Важные моменты
Причины снятия обшивки с дверей Лады Гранты
Перечислим самые распространённые ситуации, в которых без снятия обшивки не обойтись:
- вышел из строя один или несколько стеклоподъёмников;
- возникла необходимость поменять оконное стекло на одной или нескольких дверях;
- автовладелец решил улучшить шумоизоляцию дверей машины и проклеить внутренние дверные полости специальным шумопоглощающим материалом;
- вышел из строя запирающий механизм дверного замка или его личинка (что случается гораздо чаще);
- сломалась ручка стеклоподъёмника (это относится к машинам, не оборудованным электрическими стеклоподъёмниками).
Расположение крепёжных элементов
Обшивка на дверях Лады Гранты представляет собой пластиковую конструкцию, которая крепится к краям металлической двери с помощью болтов и пластиковых защёлок, расположенных по периметру. Ниже приводится схема расположения крепежа на передних дверях Гранты.
Схема расположения крепежа на обшивке передних дверей Лады Гранты
Обшивка задних дверей Лады Гранты отличается от обшивки передних дверей только формой и количеством винтов: здесь их всего 9, тогда как на передних дверях — 10.
Схема расположения крепёжных отверстий на задней дверной обшивке Лады Гранты
Инструкция по снятию обшивки с передних и задних дверей Lada Granta
Прежде чем приступить к работе, соберём всё необходимое.
Инструменты и материалы
- отвёртка с плоским жалом;
- отвёртка крестовая;
- пластиковая лопаточка для снятия обшивки (её можно приобрести в любом специализированном магазине ВАЗ);
- набор дверных пластиковых защёлок.
Процесс правильного снятия обшивки с передней двери Гранты

Накладка на ручке передней двери Гранты снимается вручную
Верхние винты прикрыты заглушками, которые поддеваются плоской отвёрткой и извлекаются. Затем крестовой отвёрткой выкручиваются и сами винты.
Винты из-под дверной ручки Лады Гранты выкручиваются крестовой отвёрткой
В верхнем углублении обшивки есть ещё два винта-самореза. Они выкручиваются всё той же крестовой отвёрткой.
Два самореза из верхнего углубления двери Гранты выкручиваются крестовой отвёрткой
Далее крестовой отвёрткой выкручивается пара винтов, расположенных на нижнем крае передней двери.
Нижняя часть дверной обшивки Лады Гранты держится на двух винтах
После этого отворачивается кнопка замочной блокировки. Это делается вручную. Следует помнить, что резьба на этой кнопке — левая, то есть деталь выкручивается по часовой стрелке.
Кнопка замочной блокировки на Гранте выкручивается вручную
Если машина не оборудована электрическим регулятором наклона зеркал заднего вида, то на передней двери будет находиться уплотнитель шарнирного рычага. Он извлекается вручную.
Дверные уплотнители шарнирных рычагов Гранты извлекаются вручную
Теперь обшивка снизу поддевается пластиковой лопаточкой и отводится от двери на расстояние в 10 см.
Обшивка передней двери Гранты аккуратно отодвигается на себя
Открывается доступ к проводам питания стеклоподъёмников (при условии, что автомобиль ими укомплектован).
Открылся доступ к проводам питания стеклоподъёмников Лады Гранты
Провода вручную отключаются от разъёмов управляющего блока, находящегося в нижней части двери.
Стеклоподъёмники Лады Гранты отключаются от управляющего блока

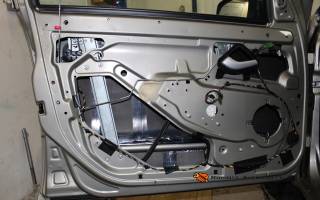

Освобождённая от крепежа и проводов обшивка снимается.
Правила для задних дверей Гранты

Дверной фиксатор на ручке Гранты поддевается отвёрткой
После этого фиксатор сдвигается немного влево. Выступ, на котором он держится, выходит из зацепления и ручка стеклоподъёмника снимается.
Ручка стеклоподъёмника Гранты сдвигается влево и снимается
Теперь вручную можно снять розетку ручки стеклоподъёмника.
Розетка ручки стеклоподъёмника Лады Гранты снимается вручную
Вручную откручивается кнопка замочной блокировки.
Кнопка замочной блокировки задней двери Лады Гранты откручивается вручную
Теперь накладка на ручке двери поддевается снизу пластиковой лопаточкой и снимается.
Накладка ручки задней двери Гранты поддевается лопаточкой и снимается
Под ней располагаются два крепёжных винта, которые выкручиваются крестовой отвёрткой.
Крепёжные винты из-под накладки на ручке Гранты выкручиваются крестовой отвёрткой
Далее крестовой отвёрткой откручивается винт на нижнем краю задней двери, после чего обшивка снизу поддевается и снимается.
Обшивка задней двери Лады Гранты поддевается снизу лопаточкой и снимается вручную
Как снять дверную обшивку с LADA Granta — видео
Важные моменты
- необходимо помнить, что под крепёжными винтами обшивки находятся ещё и пластиковые защёлки. И после отворачивания всех винтов придётся преодолевать сопротивление этих защёлок, буквально отрывая обшивку от двери. Поддеть эти клипсы каким-нибудь инструментом не получится — они слишком далеко. Так что нередки ситуации, когда после снятия обшивки половина клипс оказывается сломана. Выход здесь только один: иметь под рукой комплект запасных дверных защёлок;
- на машинах с электрическими стеклоподъёмниками управляющие блоки стоят только в передних дверях. Следовательно, при снятии задних дверных обшивок всевозможные провода от разъёмов отключать не придётся;
- кнопка блокировки замков имеет левую резьбу только на самых ранних моделях Гранты, выпущенных в 2011 году. На машинах более позднего выпуска резьба стала правой.
Итак, снять дверную обшивку с Гранты — задача несложная. Она вполне по силам даже начинающему автолюбителю. А опытному автовладельцу требуется не более 10 минут на то, чтобы разобраться с одной дверью. Картину портят только внутренние пластиковые защёлки, избежать поломки которых не удавалось, кажется, ещё никому. Но это — «врождённый» недостаток конструкции, с которым придётся смириться.
Лада Гранта как снять обшивку передней и задней двери
Демонтаж обшивки дверной панели в модели Лада Гранта может выполнить собственными силами любой автовладелец, поскольку эта работа не таит в себе каких-либо сложностей.
На снятие обшивки уходит незначительное время. Саму процедуру можно осуществить путем нескольких незамысловатых действий.
Для демонтажа следует вооружиться только отвертками: плоско-профильной и фигурной. В данной статье мы опишем, как снять обшивку на Гранте с передней двери и соответственно с задней двери.
Как собственноручно демонтировать обшивку в Гранте?
Как снять обшивку правильно и своими руками? Первым действием потребуется отключить клемму «минус» от питающего аккумулятора Лада Гранта. В данном действии отсутствует необходимость, если двери кормы не оснащены электроприводами стеклоподъемников. При демонтаже обшивки с передней дверной карты отключение клеммы — обязательная мера!
Для надежной посадки обшивки на свое место потребуется обзавестись новыми клипсами. Не исключен момент облома этих фиксаторов во время процедуры снятия.
Далее на декоративной дверной панели Лада Гранта с помощью плоско-профильной отвертки поддеваем заглушку и извлекаем ее. Действуем внимательно во избежание обламывания ее крепежа. Крестообразной отверткой откручиваем фиксирующий винт. Аналогичную процедуру выполняем с болтом, располагающимся в пластмассовом гнезде.
После этого переключаемся на заглушки, посаженные в саму ручку. Если их осторожно извлечь, то откроется доступ к двум винтам, которые также подлежат отвинчиванию. Рекомендуем складывать все элементы крепления в подходящую тару. Это позволит оперативно и безошибочно собрать узел в прежнее состояние.
Остается единственное действие – отвинтить оставшиеся пару болтов фиксации обшивки, которые расположены внизу дверной карты.
Для снятия блокирующей кнопки замка потребуется выполнить нехитрую манипуляцию – поворачиваем ее влево и не спеша тянем вверх. Если авто оборудовано ручным приводом механизма зеркал, то с помощью отвертки поддеваем уплотнительную прокладку рычага шарнира зеркала и извлекаем его.
По фото рекомендуется предварительно ознакомиться с местами расположения клипс в Лада Гранта. Это позволит снизить риск возникновения повреждений и обеспечит экономию времени на работу.
Как выполнить демонтаж ручных или электрических стеклоподъемников?
Снятие механизмов с ручным приводом
В данном случае, вооружившись плоской отверткой, без усилия отжимаем фиксатор ручки механизма от розетки. Далее фиксатор сдвигаем до такого положения, когда его выступ освободится от зацепления с розеткой. Теперь снимаем розетку с ручкой.
Если стеклоподъемник электрический?
Процесс снятия панели с электрическим механизмом на LADA Granta аналогичен рассмотренному ранее: панель поддевается и демонтируется. Для исключения помех, создаваемых извлеченной панелью, ее следует поместить внутрь дверной карты путем подачи через отверстие, являющееся посадочным местом панели.
Завершающий этап демонтажа обшивки
Как снять обшивку аккуратно? Пользуясь пластиковой лопаткой, поддеваем обшивку и с осторожностью извлекаем ее из зацепления с фиксаторами. Далее видим коммутирующие жгуты с кабелями. Они необходимы для подключения дверных механизмов:
- стеклоподъемника;
- привода зеркала;
- громкоговорителя и пр. (в зависимость от версии по комплектации).
Их разъемы рассоединяем.
По завершении работ следует удостовериться в наличии обломанных клипс. Если таковые присутствуют, то их заменяем на новые аналоги.
Сборку обшивки на LADA Granta выполняем в обратном порядке. Теперь вы ознакомились с тем, как снять обшивку на отечественном авто на передней двери, и соответственно задней двери.
В данной статье приведено описание операций по снятию обивки передних дверей автомобиля Лада Гранта. Для снятие обивки Вам потребуются: отвертки с плоским и крестообразным лезвием.
Работа показана на примере левой передней двери. Особенность снятия обивки правой передней двери описана в примечании.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой
3. . и снимите декоративную заглушку винта верхнего крепления обивки к внутренней панели двери.
4. Выверните винт.
5. Выверните винт крепления обивки к двери, расположенный в углублении вставки обивки.
Для доступа к винтам верхнего крепления обивки на правой двери.
. подденьте заостренным инструментом (лучше специальной пластиковой лопаткой).
… и снимите накладку ручки двери.
Выверните два винта, расположенные под накладкой.
6. Выверните два винта нижнего крепления обивки к внутренней панели двери.
7. Отверните кнопку блокировки замка двери.
8. На автомобиле с ручной регулировкой наружных зеркал снимите уплотнитель рычага шарнира.
9. Подденьте обивку и, преодолевая сопротивление фиксаторов крепления.
10. . отсоедините ее от панели двери. Обивка прикреплена к внутренней панели двери девятью пластмассовыми фиксаторами (рис. 1). Поврежденные фиксаторы при установке замените новыми.
11. Отведите обивку от двери на длину соединительного жгута проводов.
12. Отсоедините колодки жгута проводов от блока управления стеклоподъемниками и наружными зеркалами (в вариантном исполнении) и снимите обивку.
13. Установите обивку двери в порядке
Расположение замка, тяг привода замка и ручек передней двери показано рис. 2.
Рис. 1. Расположение фиксаторов крепления обивки левой передней двери (вид с внутренней стороны)
Рис. 2. Расположение замка (Г), тяг привода замка, наружной (Б) и внутренней (В) ручек передней двери (А): 1 – наружная панель передней двери; 2 – тяга выключателя замка; 3 – наружная ручка привода зама; 4 – стекло двери; 5 – кнопка. выключателя замка двери; 6 – обивка двери; 7 -тяга кнопки выключателя замка; 8-замокдве-ри; 9 – внутренняя ручка привода замка; 10 – тяга внутреннего привода замка; 11 – направляющая кнопки выключателя замка; 12 – тяга наружной ручки привода замка; 13 – гайка крепления наружной ручки привода замка к наружной панели двери; 14 – винт крепления замка
Устройство и ремонт Lada Granta
Облако тегов
- Вы здесь:
- Главная
- Lada Granta ВАЗ 2190
- Кузов и салон Lada Granta
- Снятие обивки дверей Лада Гранта
Сегодняшний день в автоистории
© 2017 Руководства по ремонту. Штрафы ГИБДД. Тюнинг. Автоюрист. Автообои
Заменить замок, отремонтировать стеклоподъемник или динамики – для того чтобы все это сделать понадобится снимать карту с двери. Потому сейчас мы опишем детально, как снять обшивку с двери Лады Гранта так, чтобы ваш лифтбек не пострадал от неосторожных и непродуманных действий.
Процедуры демонтажа обшивок с передних и задних дверей авто немного отличаются, но мы расскажем подробно о каждом процессе, чтобы вы смогли самостоятельно справиться с этой не очень сложной работой.
Дополнительная шумоизоляция тоже может стать причиной для снятия обшивки с некоторых элементов салона, но это отдельная история, которая нуждается в особом подходе.
Для замены обшивки вам понадобится набор отверток, но стоит запастись и запасными клипсами, которые необходимы для крепежа обшивки.
Сначала в целях безопасности необходимо снять минусовую клемму с аккумулятора.
Открутите кнопку блокировки дверного замка, чтобы получилось ее полностью извлечь.
- Подцепите с помощью отвертки заглушку винта, который крепит обшивку к двери.
- Крестообразным инструментом выкрутите сам винт.
- Проделайте ту же процедуру с винтом, расположенным в нише подлокотника, а также его двумя винтами в нижней части карты.
- Подденьте верхнюю часть ручки плоским инструментом, чтобы получилось снять ее.
- Открутите два винта внутри ручки, которые обнаружились под верхней накладкой.
- После того как обшивка больше ничем не крепится к двери, ее нужно начинать снимать с нижнего переднего края. Чтобы получить к нему доступ, достаточно плоским инструментом поддеть плотно прилегающий к металлу двери край.
- По мере демонтажа обивочного материала вы должны отсоединить держащие его пистоны. В такие моменты стоит быть предельно осторожным и не повредить их. Всего на двери Лады Гранта есть 8-9 пистонов (клипс), и они расположены по периметру обивочного полотна, но ближе к краям.
- От угла двигайтесь во время снятия карты сразу в обе стороны.
- Выведите тягу блокировки замка из отверстия.
- Отсоедините показавшуюся колодку с проводами электростеклоподъемника, отжав фиксирующий элемент. В автомобилях, комплектация которых не предусматривает электростеклоподъемники, снимите уплотнитель рычага с шарнира ручки.
- Только после этого вы сможете полностью удалить обивку двери.
Инструменты те же, так как сама суть процесса мало чем отличается от предыдущего.
- С помощью плоского инструмента отожмите фиксирующий элемент ручки стеклоподъемника.
- Сдвиньте фиксатор в сторону и снимите полностью ручку.
- Извлеките вторую часть ручки и розетку.
- Открутите фиксирующий элемент замка.
- Подденьте плоским инструментом или металлической лопаткой верхнюю накладную часть ручки. Снимите ее.
- Открутите два винта внутри ручки.
- Подденьте с помощью длинного плоского инструмента обшивку внизу, просунув ее между металлом двери и картой.
- В процессе снятия отщелкивайте пистоны, максимально стараясь не повредить их. На задней дверце клипс больше, чем на передней, – 10 штук.
- Вот и все, теперь вы можете полностью снять обшивку с задней дверцы Лады Гранта.
Установка обшивки немного отличается от демонтажа не только последовательностью действий, а и тем, для чего именно снималась старая. Потому данный вопрос будет рассматриваться отдельно.
