Как установить обманку лямбда зонда?

Работой двигателя современного автомобиля управляет электронный блок – контроллер, ориентирующийся на показания доброго десятка датчиков. Часть из них находится в легкодоступных местах и потому спокойно меняется при выходе из строя. Но есть и такие как лямбда зонд (иначе – датчик кислорода, О2), вмонтированный внутрь выхлопной системы. Вместо того чтобы производить его замену, опытные автомобилисты зачастую прибегают к установке обманки, экономя на покупке новой детали.

Как функционирует кислородный датчик?

Чтобы сделать обманку лямбда зонда, не помешает разобраться, как он работает и взаимодействует с контроллером. Есть один существенный момент: применение всякого рода имитаторов вместо штатного датчика О2 далеко не всегда дает положительный результат. Это станет понятно при более подробном изучении работы элемента.

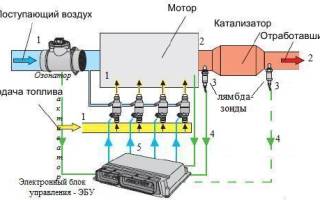

Чтобы обеспечить полное сгорание топлива в цилиндрах, контроллер, управляющий форсунками, должен смешать его с воздухом в оптимальных пропорциях. Теоретически для сжигания 1 см 3 бензина потребуется 14,7 см 3 воздуха, чье количество определяется датчиком ДМРВ. «Видя» таким способом расход воздуха, электронный блок дозирует подачу горючего форсунками.

Другое дело, что контроллер не может «видеть» как сгорает топливо на самом деле, если не задействовать лямбда зонд, устанавливаемый на выходе отработанных газов в выхлопном тракте. Его задача – оценивать количество кислорода, оставшегося в выхлопе авто и информировать об этом блок управления посредством электрических сигналов, а тот делает соответствующие выводы:

1. Большой объем остаточного кислорода свидетельствует о бедной топливовоздушной смеси. Контроллер увеличивает подачу горючего, доводя ее до нормы.
2. Если кислорода в отработанных газах мало, то смесь слишком обогащена и долю бензина в ней нужно уменьшить, что и делает контроллер.
3. Когда сигналы от датчика О2 становятся некорректными либо пропадают вовсе (при выходе из строя), электроника переходит в аварийный режим, подавая горючее в соответствии с заложенной программой.

Лямбда зонд – элемент довольно чувствительный и выходит из строя спустя 40-80 тыс. км пробега в зависимости от условий эксплуатации, состояния двигателя и качества применяемого топлива. О неполадках датчика свидетельствуют такие признаки:

• на приборной панели загорается табло «Check Engine»;
• расход бензина возрастает, его величина зависит от заложенной программы (прошивки);
• из выхлопной трубы идет черный дым;
• появляется нестабильная работа на холостом ходу, вплоть до остановки силового агрегата.

В автомобилях, чьи топливные системы соответствуют нормам EURO 4 и выше, кислородных датчиков уже два. Первый стоит сразу на выходе из двигателя, второй – после каталитического нейтрализатора. Электроника ориентируется на показания обоих элементов и готовит топливовоздушную смесь более точно.

Мастерами – умельцами практикуется 2 способа «обмана» контроллера при неисправностях лямбда зонда либо нейтрализатора выхлопных газов:

• механический, с помощью металлической втулки;
• электронный.

Первым делом стоит разобраться, как обойти аварийный режим механическим путем.

Установка механической обманки

Использование данного способа уместно в ситуациях, когда вышел из строя катализатор либо автолюбитель поставил вместо него обычный пламегаситель. То есть, датчик О2 все равно должен находиться в исправном состоянии.

Фокус в том, чтобы механическим путем ввести в заблуждение электронику и показать, будто катализатор стоит на месте и функционирует нормально.

Дополнительная деталь представляет собой обычную бронзовую или стальную втулку с резьбой и шестигранной головкой под ключ. В торце проделано калиброванное отверстие диаметром 2 мм, куда проходят дымовые газы, а внутри втулка заполнена керамической крошкой с каталитическим покрытием. Используя чертеж обманки, элемент несложно выточить на токарном станке либо купить в готовом виде.

Имитация работы нейтрализатора происходит следующим образом:

1. Газы из выхлопного тракта попадают сначала в полость втулки.
2. Проходя сквозь керамику, газы вступают с ней в реакцию, отчего количество вредных веществ (СО и СН) снижается.
3. Обработанные газы поступают в кислородный датчик, который выдает требуемые показатели контроллеру.

Конструкция механической обманки лямбда зонда аналогична устройству катализатора, только в уменьшенных размерах.

Установить деталь не составит труда, необходимо лишь определить местонахождение самого датчика и действовать по такому алгоритму:

1. Отключить аккумулятор, сняв «минусовую» клемму.
2. Выполнив предварительную разборку, добраться до разъема датчика и отсоединить его.
3. Выкрутить элемент и вкрутить на его место обманку.
4. Во втулку вкрутить лямбда зонд и подключить разъем.

Обман с помощью электроники

Существует 3 варианта обмана электронного блока:

• перепрошивка;
• установка эмулятора;
• использование простой схемы, спаянной своими руками.

Перепрошивка – это кардинальный способ раз и навсегда решить проблему неработающего или отсутствующего катализатора. Суть в том, чтобы программными методами исключить второй датчик О2, стоящий за нейтрализатором, из «поля зрения» контроллера. Тогда последний станет ориентироваться только на показания первого зонда и не задействует аварийный режим.

Недостаток способа заключается в отсутствии корректных заводских прошивок, а применение других может оказаться небезопасным для работы силового агрегата. Чтобы удачно реализовать такую обманку, придется обращаться к хорошим специалистам, что по деньгам сопоставимо с покупкой нового катализатора.

Второй вариант – приобрести и поставить так называемый электронный эмулятор, собранный на базе микропроцессора и рассчитанный на определенные марки автомобилей. Он имитирует нормальную деятельность лямбда зонда и успешно взаимодействует с электронным «мозгом» машины. Сложностей при установке никаких, нужно лишь подсоединить прибор к разъему датчика.

Некоторые мастера – умельцы ставят самодельные обманки, присоединяя их к проводам, ведущим к разъему. Для сборки необходимы такие детали и инструменты:

• постоянный резистор на 1 МОм;
• конденсатор на 1 мкФ неполярного типа, рассчитанный на напряжение до 30 В;
• паяльник, нож, кусачки;
• припой, канифоль.

Предлагаемая схема тоже применяется для обмана второго датчика при неисправном нейтрализаторе выхлопных газов. Выяснив его местонахождение, следует предпринять такие действия:

1. Удалить часть защитного кожуха с проводов перед самым разъемом.
2. В разрыв черного провода впаять резистор.
3. Конденсатор припаять одним концом к серому проводу, а вторым – к черному, но после резистора.
4. Запустить двигатель и проверить, горит ли табло «Check Engine» на всех режимах работы, в том числе и на ходу.

Способ с самодельной схемой подойдет далеко не к каждой модели авто, да и номиналы резистора с конденсатором могут варьироваться. При неисправном лямбда зонде, стоящем до катализатора, данный способ не поможет вообще.

Поскольку электронные системы современных автомобилей достаточно сложны и продолжают совершенствоваться с каждым годом, то использование подобных обманок видится проблематичным. На последних моделях машин они могут и не сработать, а то и нанести немалый материальный ущерб, если двигатель выйдет из строя раньше времени. Чтобы этого избежать, лучше ставить только штатные детали взамен неисправных и не отсекать от контроллера «органы чувств», коими являются датчики.

Обманка лямбда-зонда своими руками: руководство для изготовления

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, отвечающей эокстандартам EURO-4 и выше. При неисправности зонда мотор переходит в аварийный режим, а на панели отображается сигнал ошибки. Чтобы перехитрить система, автовладельцы придумали использовать обманку лямбда-зонда, своими руками её изготовить может каждый автовладелец, имеющий знания в электронике. Сегодня мы подробнее разберёмся как можно это сделать.

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жёсткими экологическими нормами. После установки в современные автомобили каталитических нейтрализаторов, возникла необходимость контролировать состав воздушно-топливной смеси. Эту функцию на себя взял лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. Если лямбда-зонд неисправен, то ЭБУ начинает работать по усреднённым параметрам. Это приводит к повышению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали использовать специальные обманки, позволяющие передать на датчик нужные показатели или вовсе блокировать их.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками . Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту. Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием.

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно. С осторожностью стоит относиться и к покупке готовых прошивок в интернете.

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Делитесь статьёй в социальных сетях и оставайтесь с нами — мы расскажем немало интересного. Всех желающих ждём в обсуждениях, поговорим о лямбда-зондах, их влиянии на работу автомобиля и опыте использования обманок.

Виды обманок лямбда зонда, изготовление своими руками, чертежи и схемы

Ужесточение контроля за окружающей средой, появление новых стандартов Евро для автомобильных двигателей касается практически всех автомобилей в России. Только устаревшие модели не испытывают проблем с выхлопной системой.

Причины установки обманки лямбда зонда

На все легковые авто, построенные по нормам, начинающимся с Евро-2, установлены катализаторы. Не касаясь конструкций катализаторов (магнитно-стрикционных, керамических, химических), нужно отметить, что устройство, предназначенное для очистки выхлопных газов, относится к дорогим узлам автомобиля.

Лямбда зонд контролирует содержание выхлопных газов после прохождения через катализатор

На естественный износ («прогорание катализатора») больше всего влияет некачественный бензин. Тетраэтил свинца, попадающий в бензин на отечественных заправках, очень быстро сжигает каталитический слой нейтрализатора газов. На неисправность катализатора электронный блок управления (ЭБУ) двигателем реагирует переводом мотора в аварийный режим. На приборной доске загорается знакомая водителям надпись «чек» и в цилиндры подается переобогащенная топливная смесь. Падает мощность двигателя, увеличивается нагар свечей зажигания, загрязняется моторное масло, усиливается трение деталей.

Установка нового катализатора, рекомендуемая автопроизводителями как единственная мера устранения неисправности, может стоить владельцу машины от 10000 рублей до 30000 – 60000 (в зависимости от модели). Поставить новый катализатор на различные модели ВАЗ можно за 5000 – 10000 рублей (со стоимостью работы).

Более экономичным вариантом устранения аварийного режима стала обманка лямбда зонда, которую производители устройства часто именуют более деликатными названиями «электронный эмулятор», «контроллер», «проставка», «корректор датчика», «мини-катализатор».

На фотоснимке часть схемы выхлопной системы автомобиля

Суть приспособления проста. Не реагируя на неисправность катализатора, устройство изменяет показания контролирующих датчиков кислорода (лямбда зондов), установленных на входе и выходе катализатора. При этом катализатор можно вырезать и заменить пламегасителем. Для первого лямбда зонда обманки не применяются. Его показатели служат эталоном, по которому ЭБУ определяет эффективность работы катализатора. Совпадение показателей (при удалении катализатора) воспринимается электроникой как неисправность нейтрализатора газов.

Способы изменения показаний второго лямбда зонда

Известно несколько способов влияния на показатели второго лямбда зонда. Отечественные изобретатели применяют:

1. Механические проставки (металлические втулки).
2. Электронные схемы, преобразующие сигнал датчика.
3. Чиповку (перепрошивку программы ЭБУ).
4. Установку мини-катализатора, имитирующего работу исправного нейтрализатора газов.

Простейшую механическую проставку может изготовить любой токарь. Металлическая втулка отодвигает лямбда-зонд от выхлопного тракта. Маленькое отверстие для выхлопных газов ослабляет синусоиду показаний, электронный мозг двигателя считает это результатом работы исправного катализатора.

Чертеж механической обманки

Типовой чертеж проставки может изменяться по размерам, зависящим от модели, марки автомобиля, резьбы лямбда зонда. Принципиальным моментом становится размер входного отверстия. Эксперименты автовладельцев, «народных умельцев» показали, что оптимален диаметр в 1,5 – 2 мм.

Отзывы автолюбителей, ставивших обманки из различных металлов (простой стали, нержавейки, бронзы), не видят особой разницы в эффективности устройства, на которые намекают производители детали. Бронзовая механическая втулка не создает эффекта катализации, как это описывается к рекламных материалах. Установить металлическую проставку можно своими руками. Для этого достаточно вывернуть датчик кислорода, ввернуть на его место втулку, в которую устанавливается лямбда зонд.

Более сложным вариантом имитации нормальной работы нейтрализатора газов станет установка мини-катализатора. В корпус устройства, устанавливаемого перед лямбда зондом, монтируется три слоя каталитических элементов, фильтрующих выхлопные газы специально для датчика. Повторяя по конструкции основной катализатор, дорогое устройство так же болезненно реагирует на некачественное топливо.

Электронная обманка построена на изменении электрического сигнала от датчика. Монтажная схема, использующая один резистор или конденсатор, достаточно проста. Сделать ее самостоятельно можно с помощью одного паяльника, если вы владеете навыками радиотехники, электромонтажа. Трудным моментом монтажа станет поиск нужных резисторов, экспериментальный подбор их параметров (зависит от модели автомобиля, конструкции датчика).

Схема электронной обманки

Сложнее вопрос с перепрошивкой (чиповкой) программы управления. Специалисты сервисов утверждают, что это необычайно сложная процедура. Владельцы машин, владеющие программированием, говорят об изменении в программе одного значения. При этом второй датчик можно удалить. В любом случае, самостоятельные эксперименты дилетантов с перепрошивкой программы не рекомендуются.

Производители обманок, цены установки

Производители запасных частей для тюнинга предлагают купить обманки всех типов, сделать перепрошивку электронного блока. Производство имитаторов нормальной работы катализатора налажено в промышленных масштабах. Из различных металлов (бронзы, хромированной стали) изготавливают варианты угловых, универсальных усиленных (для моторов объемом более 2.5L) механических проставок.

Видео: Как сделать обманку лямбда зонда

Цена простых механических устройств колеблется от 400 до 700 рублей, стандартная стоимость установки составляет 500 рублей. Мини-катализаторы продают за 1400 – 4000 рублей. Электронные схемы выпускаются под названием «эмулятор лямбда зонда», стоят 1500 – 2500 рублей. Значительное повышение цены электронных схем зачастую неоправданно, зависит от упаковки устройства в красивый корпус, введения в конструкцию нескольких резисторов, конденсаторов для увеличения солидности прибора. Варьируются и цены перепрошивки, которую могут сделать за тысячу рублей или пятьдесят долларов.

Нужно заметить, что применение обманок не влияет на реальную токсичность выхлопных газов. Решение вопросов о замене катализатора, установки обманки зависит от ваших финансовых возможностей, степени озабоченности экологической обстановкой.

Обманка на лямбда-зонд своими руками

Количество автомобилей на планете с каждым днем увеличивается. Пропорционально возрастает и объем вредных веществ, выбрасываемых ими в атмосферу. Современные требования к экологичности автомобилей обязывают их производителей находить решения для снижения уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы отвода отработанных газов за счет использования в ней катализатора (каталитического нейтрализатора) – устройства, предназначенного для нейтрализации вредных соединений, содержащихся в автомобильных выхлопах. Однако при выходе из строя этого узла наши автовладельцы порой приходят в “дикий восторг”, узнав, во сколько обойдется его замена. Вот тогда и приходит на помощь смекалка отечественных автомехаников. Они уже давно придумали альтернативу дорогому катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы рассмотрим, что представляет собой обманка на лямбда-зонд, какие разновидности ее бывают, а также как самому сделать подобное устройство. Но прежде давайте разберемся, как устроен каталитический нейтрализатор и по какому принципу он работает.

Катализатор

Катализатор состоит из корпуса и блок-носителя – системы металлических или керамических решеток. На решетках имеется тонкий слой из специальных химических веществ, которые, вступая в реакцию с вредными соединениями, содержащимися в выхлопах, нейтрализуют их, превращая отработанные газы в водяной пар, угарный и углекислый газ. В роли таких веществ чаще всего выступают платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор так дорого стоит.

Катализатор является вторым элементом выхлопной системы после приемной трубы, которая отводит газы из выпускного коллектора двигателя. Дополнительной его задачей является охлаждение выхлопов и гашение горящих паров топлива, вырывающихся из цилиндров. Кстати, за счет высокой температуры в катализаторе происходит дожигание выхлопных газов. Подачу кислорода, необходимого для этого, регулирует контроллер автомобиля, получая информацию о его концентрации с кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) – устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания принимаются в учет электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей укомплектованы двумя лямбда-зондами. Первый датчик обычно устанавливается на приемной трубе или в передней части катализатора. Именно он отвечает за коррекцию топливной смеси. Второй же лямбда-зонд монтируется за катализатором и контролирует его работу. Если вдруг каталитический нейтрализатор вышел из строя и утратил способность очищать выхлоп, датчик отправляет на ЭБУ аварийный сигнал.

Признаки неисправности катализатора

Признаками того, что катализатор вышел из строя, являются:

• появление на щитке приборов горящего значка «Чек Энджин», сообщающего об ошибке в работе двигателя;
• заметное снижение динамических характеристик автомобиля;
• нестабильная работа двигателя;
• изменение звука работающего мотора;
• увеличенный расход топлива.

Почему катализатор выходит из строя

Катализатор, как и любое другое устройство, имеет свой ресурс.

Если ваш автомобиль прошел больше 200 тыс. км без его замены, а тут он сломался – это естественно. Но если машина относительно новая, а катализатор приказал долго жить, это может быть следствием:

• использования некачественного топлива;
• нарушениями в работе системы зажигания;
• неправильно сформированной воздушно-топливной смеси;
• механического повреждения устройства.



Способы устранения неисправности

Если вы диагностировали неисправность катализатора, есть два способа ее устранить: купить и установить новый каталитический нейтрализатор, что будет более правильно, но дорого, или же попытаться обмануть контроллер автомобиля, что не совсем правильно, но дешево. Второй способ подразумевает эмуляцию катализатора, которую можно осуществить путем:

• перепрошивки электронного блока управления;
• установкой на место второго датчика механической обманки;
• внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта рабочие. Какой из них выбрать – решать, конечно, вам.

Перепрошивка ЭБУ

Этот способ достаточно действенный и заключается в том, чтобы подключить к контроллеру компьютер и внести соответствующие изменения в его программное обеспечение. В результате такой нехитрой операции ЭБУ не будет ссылаться на показания датчика, считая катализатор полностью рабочим. Но подобные манипуляции с программным обеспечением могут закончиться тотальным сбоем, поэтому этот вид работ лучше доверить специалистам.

Механическая обманка

Механическая обманка на лямбда-зонд – самый популярный способ устранения проблем с катализатором, и довольно простой. Его суть заключается в том, чтобы ввести в заблуждение не электронный блок управления, а сам кислородный датчик (лямбда-зонд). Обманка ограничивает поступление выхлопных газов к его рабочему элементу. Соответственно, концентрация кислорода при этом увеличивается.



Достигается это путем установки между катализатором и датчиком специальной проставки (обманки). Второй лямбда-зонд при этом выносится дальше от катализатора. Что это дает? Обманка на лямбда-зонд имеет узкое центральное отверстие (около 2 мм), проходя через которое, выхлопные газы теряют концентрацию. Датчик, отодвинутый от катализатора, анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в полном порядке.

Как изготавливается механическая обманка лямбда-зонда своими руками?

Купить описанное устройство сегодня можно в любом автомагазине или на рынке. Но для человека, имеющего навыки в токарном деле, сделать его – пара пустяков. Механическая обманка на лямбда-зонд изготавливается из бронзы или теплостойкой стали. Достаточно выточить цилиндрическую болванку, просверлить в ней отверстие и нарезать соответствующую резьбу: для вкручивания устройства в корпус катализатора и вкручивания в него датчика. Примечательно, что они универсальны, т. е. обманка лямбда-зонда «Опель», например, ничем не отличается от обманки «Ауди» или ВАЗ.

Монтаж устройства также не отличается особой сложностью. Необходимо лишь выкрутить датчик кислорода, вкрутить в отверстие втулку, а в нее – лямбда-зонд.



Электронный вариант

Теперь расскажем о том, как изготавливается электронная обманка лямбда-зонда своими руками. Тем, кто дружит с паяльником и отличает конденсатор от резистора, не составит труда эмулировать рабочий катализатор электронным методом. Принципиальная схема обманки лямбда-зонда очень проста. Она включает лишь две упомянутые радиодетали: неполярный конденсатор на 1 мкФ и резистор на 1 МОм. Кроме этого, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может находиться в тоннеле между передними сидениями, в моторном отсеке или под панелью приборов, в зависимости от марки и модели автомобиля. Имейте в виду, что электронная обманка второго лямбда-зонда устанавливается перед разъемом, со стороны датчика.

Обычно датчик соединяется с ЭБУ четырьмя проводами: синим, белым и двумя черными. Последние мы не трогаем. Синий провод разрезаем, зачищаем от изоляции и впаиваем в разрыв резистор на 1 МОм. К его концу, со стороны контроллера, припаиваем один из выводов конденсатора (неважно какой, он неполярный). Второй вывод припаиваем к белому проводу.

По окончании работ и проверки работоспособности эмулятора все его детали лучше залить эпоксидной смолой, чтобы избежать замыкания или повреждения.



Что делать с катализатором

Даже если вы избавились от постоянного горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя благодаря эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Оплавленный или забитый каталитический нейтрализатор обязательно будет мешать отводу отработанных газов, создавая им серьезное сопротивление. Это, естественно, скажется на работе двигателя.

Что же делать? Здесь есть два решения: снять катализатор, удалить (выбить) из него блок-носитель и установить обратно, или же приобрести и поставить на его место стронгер (пламегаситель). В первом случае вы не потратите ни копейки, но звук работающего двигателя существенно усилится. Если же поставить пламегаситель, звук усилится незначительно, а его конструкция дополнительно позволит охладить выхлопные газы, прежде чем они попадут в глушитель.
