Описание

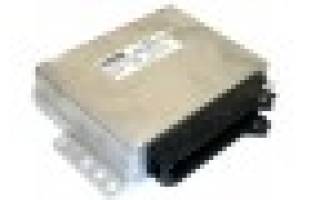

Контроллер ЭБУ Январь 7.2 11183-1411020-21 (АВТЕЛ). Лада Калина 8кл. 1.6л.

ЭБУ -электронный блок управления другими словами это (Мозги) автомобиля, основная задача данного устройства заключается в обработке информации получаемой от множественных датчиков установленных в автомобиле, на основание полученной информации производится команда исполнительным устройствам. Исправная работа автомобиля напрямую зависит от работы “контроллера”.

Применяемость:

Лада Калина, ВАЗ 1117, 1118, 1119. 2004-06г, 2008-11г выпуска с 8-ми клапанным двигателем объемом 1.6 литра.

Взаимозаменяемость:

-BOSCH 11183-1411020-20 (VS 7.9.7);

-Январь 7.2 11183-1411020-22 (Итэлма);

-BOSCH 21114-1411020 (VS 7.9.7).

Производитель: ООО “НПП АВТЕЛ”.

Отзывы (0)

Написать отзыв

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

Введите код, указанный на картинке:

Замена контроллера ЭБУ Лада Калина – пошаговая инструкция

Приветствую вас дорогие друзья и читатели нашего сайта. В сегодняшней статье я хотел бы с вами поговорить о контроллерах ЭБУ Лада Калина 1 и 2. Ну, а если заглянуть в саму структуру данного поста, то речь зайдет о том, где находиться контроллер ЭБУ, как самостоятельно его демонтировать, ну и конечно же взаимозаменяемость контроллеров.

Где находиться контроллер ЭБУ на Ладе Калине

Итак, блок управления двигателем Калины находится в самом низу консоли, между полом и радиатором отопления. Доступ к нему осуществляется со стороны ног пассажира.

Для этого нужно снять пластмассовую накладку, крепящуюся одним саморезом. Откручиваем его и отводим накладку по ходу автомобиля немного вперед, после чего она должна полностью выйти из зацепления. Убираем накладку в сторону. Под ней наблюдаем следующую картину.

Расположение контроллера ЭБУ на Ладе Калине

Почему ЭБУ на Ладе Калине не работает – основные причины

Одной из самых распространенных проблем с которыми встречаются владельцы Лады Калины, является выход из строя ЭБУ. Давайте рассмотрим основные причины выхода из строя контроллера:

Выход со строя вследствие короткого замыкания в бортовой сети. Здесь, можно обойтись малой кровью и перепаять основные резисторы, или же приведет до полного сгорания элемента.
Попадание жидкости на панель блока, что приведет к полному выходу со строя. Обычно ЭБУ заливает антифризом.
Противоправные действия третьих лиц, которые приведут к поломке ЭБУ.
Прочие причины не указанные ранее.

Все эти причины послужат поводом для диагностики и демонтажа блока управления автомобилем.

Перенос ЭБУ на Калине видео:

Как снять ЭБУ на Ладе Калине – пошаговая инструкция

Для того, чтобы снять блок ЭБУ на Ладе Калине необходимо выполнить следующий порядок действий:

Cначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери? и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.
Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно: потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.

ЭБУ на Калине залило тосолом – что делать?

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку. На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

протереть блок при помощи сухой ветоши;
промыть многократно WD-40 и продуть его при помощи компрессора;
промыть несколько раз в спирте и опять продуть компрессором;
хорошо просушить, иначе Лада Калина не двинется с места;
сушка занимает не менее 1-2 часов.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Тут есть одна особенность. Если в вашем автомобиле есть кондиционер, то версия прошивки должна быть B104CR02 и никакая другая, иначе двигатель не будет компенсировать нагрузку от кондиционера. Но так как в данной статье мы говорим об автомобиле без него, то на последние 2 цифры прошивки можно не обращать внимания.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Читать еще: Стоимость лада гранта в казахстане

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V:
7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58);
7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю
И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3:
М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер);
М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Замена контроллера (ЭБУ) и его перенос на калине

Добро пожаловать!
Контроллер – в народе его просто называют мозги, а по научному кратко ЭБУ, то есть Электронный Блок Управления двигателем, он выполняет все электронные функции в автомобиле, начиная от показаний приборов (Благодаря нему вы понимаете сколько оборотов даёт в двигатель в тот или иной момент, а так же скорость понимаете, вить это только с помощью него она узнаётся, но и самого датчика который эту информацию на контроллер передаёт) и заканчивая самой работой двигателя и поэтому если он выходит из строя, то все приборы первым делом перестают давать показания вам и машина тоже заводиться не будет, но поменяв его на новый, машина снова вернётся к жизни и будет ездить как ни в чём не бывало, но и менять его лучше всего на точно такой же какой стоял ранее, просто все контроллеры настроены под определённые датчики и под определённые двигатели, но всё же если захотеть то можно поставить другого образца, но проследить нужно за тем чтобы разъём под колодку проводов в нём был точно такой же как и на старом и желательно чтобы одинаковые размеры имел, кроме того либо калибровать онлайн его придётся, либо же залить уже готовую программу (На ваше усмотрение и по вашим денежным возможностям), в народе калибровку ещё прошивкой называют чтобы вы сразу поняли о чём идёт речь.

Примечание!
Чтобы провести работу по замене контроллера на автомобиле, запастись нужно будет: Отвёртками, а если быть более точнее то понадобиться крестообразная отвёртка которой винт крепления правой облицовки вывернуть нужно будет, а так же гаечный ключ понадобиться которым клемму минус с аккумулятора можно будет скинуть!

Краткое содержание:

Где находится контроллер (ЭБУ)?
На всех автомобилях он по разному установлен и даже на машинах Калина в зависимости от года выпуска может стоять в разных местах, вот к примеру на Калинах 2 (Мы такие в этой статье не рассматриваем) он стоит под ковролином и в отличие от первой Калины, совершенно в другом месте, на первых Калинах к сожалению контроллер так плохо расположен что при выходе из строя краника печки (Когда он течь начинает) его начинает заливать, в связи с этим вся электроника у него быстро гибнет и поэтому за очень короткое время контроллер приходит в негодность и подлежит замене, для наглядности где он расположен на первых Калинах, вы можете увидеть на фото ниже, стрелкой указана правая облицовка тоннеля пола и если её снять то контроллер перед глазами у вас будет.

Примечание!
Дадим совет, при покупки первой Калины рекомендуем вам первым же делом заняться контроллер, а именно перенести его из того места в другое, а то если его начнёт заливать краник печки, то вам на новый деньги придётся где то искать, а новый контроллер стоит не малых денег и поэтому нужно беречь тот который есть, чтобы его заменять не пришлось на новый (В этой статье мы ещё затронем тему насчёт переноса данной детали, поэтому внимательней всё читайте)!

Когда нужно менять контроллер (ЭБУ)?
На самом деле сломанный контроллер встретить не так то и легко, потому что они действительно практически всю жизнь живут пока сам автомобиль ездит, но он всё же может либо сгореть или либо из-за неудачного месторасположения его вообще залить водой, охлаждающей жидкостью и т.д., может, как и с первыми Калинами это случается (На них контроллер очень неудачно расположен с завода), симптомами его выхождения из строя являются пропадание связи с ЭБУ (То есть вы подключаетесь к нему и компьютер его просто не видит), а так же неправильная работа двигателя, к неправильной работе относиться троение двигателя, пропуски в системе зажигания, неверная работа топливных форсунок (Они могут либо лить и заливать двигатель в связи с этим будут, либо же просто отключаться и работать не будут) и ещё машина может не заводиться, но после появления этих симптомов на ЭБУ нужно думать в последнюю очередь особенно если она у вас перенесена в место где нет влаги, просто как мы уже сказали данные блоки управления вечны и практически никогда не выходят из строя.

Примечание!
Самый лучший способ понять работает ли блок управления или же вышел из строя, так это поставить от заведомо исправного автомобиля точно такой же блок, просто на вид к сожалению определить его состояние очень трудно, кроме того блок даже и на связь может выходить и показывать что в автомобиле нет никаких ошибок, хотя сам машину заводить он не будет или же будет, но автомобиль будет работать неправильно и не развивать весь свой потенциал и мощность!

Как заменить и перенести контроллер (ЭБУ) на ВАЗ 1117-ВАЗ 1119?

Примечание!
Когда ЭБУ будет снят, осмотрите его на нём не должно быть никаких трещин, если будет нужно то разберите его сняв с него крышку (Там винты нужно будет отвернуть боковые) и когда крышка будет снята и перед глазами у вас будет сама плата, то первым делом осмотрите её и на ней не должно быть влаги и она должна находиться в нормальном состоянии и ничего с неё оторванного тоже не должно быть!

Читать еще: Старт стоп система своими руками

Снятие:
1) В начале обесточьте всю бортовую сеть, а то если вода на контроллер или на колодку проводов попадёт когда вы её отсоединять будет, то она сразу выведет его из строя, либо же провода сгорят, но хотя даже и без воды замкнуть провода могут, поэтому всё таки обезопасьте себя скинув для этого клемму минус с аккумуляторной батареи (О том как это сделать, читайте «в этой статье» в пункте 1), затем со стороны пассажирского сиденья, а если быть точнее то в то место куда пассажиры ноги ставят залезьте и там сбоку будет находиться боковая облицовка тоннеля пола, она крепиться на одном винте, вы его выкрутите и после чего снимите облицовку как это на примере левой облицовки показано на маленьком фото.

2) Как только правая облицовка будет снята, в самом низу разыщите блок управления, он крепиться на одном винте к корпусу отопителя (Указан стрелкой этот винт на фото 1), вы этот винт выкрутите и после этого выньте по направляющим контроллер, когда он будет вынут, отсоедините от него колодку проводов, для этого выдвиньте фиксатор который колодку крепит к блоку управления (см. фото 2) и после чего колодку можно отсоединять от контроллера и тем самым он полностью снят у вас будет.

Установка:
Новый контроллер устанавливается в обратном порядке снятию, но при установке есть кой какие нюансы, во-первых иммобилайзер (Это только к новому блоку управления относиться, поэтому если вы его не меняете то ничего вам делать не нужно) если он у вас не отключен переобучать придётся (О том как это сделать, читайте в статье: «Обучение иммобилайзера на ВАЗ»), а во-вторых устанавливать если соберётесь на то же место контроллер (Что мы вам не советуем), то следите за тем чтобы кронштейны контроллера вошли (Указаны красными стрелками кронштейны, на фото отопитель кстати снят для наглядности с автомобиля) ровно в направляющие корпуса отопителя.

Дополнительный видео-ролик:
Обязательно ознакомьтесь с роликом ниже, в нём рассказывается для чего нужно переносить блок управления со своего штатного места, а так же показывается куда его можно закрепить и при помощи чего всё это делается.

Диагностика Лады Калины 1, 2 своими руками

Время прочтения

Сложность материала:

Для профи – 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

1. Автодиагностика Лады Калина выполняется двумя основным методами:

Внимание:

Если в первом варианте, подробная инструкция по диагностике изложена в руководстве по эксплуатации, то использование OBD2 разъема более сложная процедура и потребуется изучить инструкцию, подобрать сканер и программы.

2. Подходящие сканеры для Калины

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 – для ЭБУ с CAN шиной и VAG KKL и K-Line “шнурки” для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

3. Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

Двигатель 21116 — ЭБУ М74
Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер.

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Способы определения кодов неисправностей на Ладе Калина и прошивки ECU

Самодиагностика

На Калине в ECM с контроллером BOSCH встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается “Check Engine” и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Ладе Калине?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
