Калькулятор расчета производительности форсунки

Калькулятор расчета производительности форсунки онлайн

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Как понять когда необходимо чистить топливные форсунки

• Потеря динамики во время разгона автомобиля.
• При нажатии на газ рывки и провалы во время езды.
• Двигатель троит и нестабильно работает.
• Увеличился расход топлива.
• Долгий запуск двигателя при работающем топливном насосе.
• Черный дым из выхлопной трубы.

На просторах интернета есть много инструкций и способов чистки топливных форсунок, но мы рекомендуем пользоваться самым надежным и проверенным — очистка в ультразвуковом стенде.

Необходимые для работы инструменты

• Шестигранник на 5мм;
• Два рожковых ключа на 17мм;
• Силиконовая смазка MANNOL 9963;
• Жидкость для очистки форсунок WYNN’S 76695.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Замена форсунок ваз 21124

Топливную рампу демонтируем, при необходимости снятия форсунки, а также в других случая при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. “Меры безопасности при обслуживании и ремонте системы питания”).

1. Сбрасываем давление топлива в топливопроводе (см. “Топливопровод — сброс давления”).

2. Снимаем впускной трубопровод (см. “Впускной трубопровод двигателя 21124 (1,6i 16V) — снятие и установка, замена уплотнительных колец”).

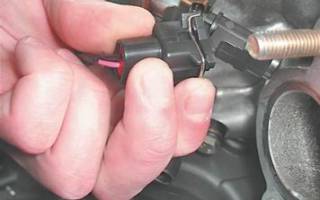

3. Отсоединяем колодки жгута проводов от форсунок (на фото вид со стороны радиатора).

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

7. Отводим конец трубки топливопровода от топливной рампы.

Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

9. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

10. Снимаем топливную рампу в сборе с форсунками.

11. Снимаем с топливной рампы фиксатор форсунки.

12. Вынимаем форсунку из рампы.

13. Аналогично снимаем три оставшиеся форсунки.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Перед установкой рампы замените нижние кольца форсунок.

Снимаем впускной трубопровод (смотрим статью – «снятие впускного трубопровода»)

1. Сжав лепестки держателя колодки жгута проводов форсунок, вынимаем держатель из отверстия в кронштейне.

2. Отсоединяем колодку жгута проводов форсунок от жгута проводов системы управления двигателем.

Сбрасываем давление в системе питания.

3. Удерживая шестигранник топливной рампы ключом “на 17”, отворачиваем штуцер топливопровода ключом того же размера.

4. Шестигранником «на 5» отворачиваем два винта крепления рампы (винты показаны стрелками).

5. Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий головки блока цилиндров

6. …и снимаем рампу с форсунками и проводами.

Устанавливаем снятые детали в обратной последовательности.

Штуцер крепления топливопровода к рампе заворачиваем моментом (20–34) Нм.

Снятие форсунок

Снимаем топливную рампу (смотрим выше)

1. Нажав на пружинный фиксатор, отсоединяем колодку проводов от форсунки

Снимаем впускной трубопровод (смотрим статью – «снятие впускного трубопровода»)

Сжав лепестки держателя колодки жгута проводов форсунок, вынимаем держатель из отверстия в кронштейне.

Отсоединяем колодку жгута проводов форсунок от жгута проводов системы управления двигателем.

Сбрасываем давление в системе питания.

Удерживая шестигранник топливной рампы ключом “на 17”, отворачиваем штуцер топливопровода ключом того же размера.

Шестигранником «на 5» отворачиваем два винта крепления рампы (винты показаны стрелками).

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий головки блока цилиндров

…и снимаем рампу с форсунками и проводами.

Устанавливаем снятые детали в обратной последовательности.

Штуцер крепления топливопровода к рампе заворачиваем моментом (20–34) Нм

Как снять и почистить форсунки на ВАЗ 2110

АЗС в нашей стране огромное количество, но далеко не на всех качество топлива соответствует нормам и потребностям самих автомобилей. Различные загрязнения, примеси в бензине приводят к нарушению качества и эффективности работы двигателя, его элементов. Таких как форсунки. Их можно при необходимости заменить или прочистить своими руками.

Признаки неисправности

При надлежащем уходе, форсунки на ВАЗ 2110 способны прослужить достаточно долго. Но при появлении первых признаков неисправности, рекомендуется незамедлительно провести чистку элементов. Какие при этом появляются симптомы?

• Двигатель запускается с определенными сложностями;
• Увеличивается показатель расхода топлива;
• Мощность, тяга падают;
• Зимой автомобиль иногда дергается;
• Мотор начинает троить и пр.

Если вы заметили хотя бы один из симптомов, обязательно проверьте форсунки и примите решение — чистить или менять.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Способ

Особенности

Достаточно эффективное, но финансово затратное средство. Плюс работать с химией рискованно, поскольку она очень опасна для вашего здоровья. Очистка проводится только при полном соблюдении правил безопасности

Автосервисы сейчас сделают все за ваши деньги. Но придется прилично заплатить. Не забывайте и о том, что найти действительно хорошее, ответственно и недорогое СТО — нечто из области фантастики. Потому или сомнительное качество работы, или внушительные деньги за эффективную чистку

Экономически самый выгодный способ, позволяющий сэкономить и качественно выполнить поставленную задачу. Выбирать такой вариант следует только в том случае, если вы имеете представление об устройстве мотора, расположении и функциях форсунок

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.

До и после очистки

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Проверка

Для проверки вам нужно:

• Замерить сопротивление форсунки с помощью мультиметра. Если показатели составляют в пределах 10-15 Ом, форсунка исправна;
• При отклонении от этих рамок, чистка бессмысленна. Нужно только менять форсунки;
• Проверьте устройства на предмет герметичности;
• Для этого, выполняя очистку, не включайте подачу электрического импульса, чтобы форсунка не открывалась;
• Под давлением устройство с нарушенной герметичностью начнет подавать признаки течи. Следовательно, элемент подлежит замене.

Форсунки не поддаются ремонту и разбору на элементы с целью восстановления функциональности. При нарушении сопротивления и герметичности, устройства обязательно меняют на новые.

Почистить форсунки достаточно легко, если грамотно соорудить устройство для данной процедуры. Если же подобных навыков нет, обратитесь в хороший автосервис.

ВАЗ 2112: масляные форсунки охлаждения — как установить правильно

Установка масляных форсунок на авто ВАЗ 2112

Основной агрегат автомобиля ВАЗ 2112 – двигатель. Тяжелые температурные условия работы узла приводят к его перегреву, особенно основных элементов, которыми являются поршни.
Для снижения температуры во время движения автомобиля их днища охлаждаются маслом. Для этих целей специальные форсунки запрессовываются во второй, третьей, четвертой и пятой опорах коренных подшипников.
Это трубки, внутри которых расположены подпружиненные шарики. Когда двигатель начинает работу на повышенных оборотах происходит повышение давления масла, которое давит на шарики находящиеся в форсунках.
Начинают сжиматься пружинки, в трубках открываются отверстия, масло форсунки ВАЗ 2112 попадает снизу на поршень. На холостых оборотах небольшое давление масла редукционные клапана, которые содержат масленые форсунки ВАЗ 2112, закрыты, что обеспечивает нормальную смазку вкладышей коленчатого вала.

Совет: При переборке двигателя или его ремонте нужно на новые менять масляные форсунки на ВАЗ 2112. В процессе работы они изнашиваются, а больше всего забиваются, пружинка клапана ослабевает. Это приводит к снижению оборотов двигателя, падению давления масла и плохому его разбрызгиванию.

Преимущества форсунок масляных

Поршни блока цилиндров отлиты из специального алюминиевого сплава. На каждом элементе монтируется три поршневых кольца: внизу – маслосъемное, вверху установлены два компрессионных.
На модели двигателя авто ВАЗ 2112 у поршней днище плоское, на котором имеются четыре углубления под клапаны. Оригинальная масляная форсунка ВАЗ 2112 для охлаждения поршней выполняется на двигателе с шестнадцатью клапанами.
За счет дополнительного охлаждения поршней и смазки цилиндров увеличивается ресурс двигателя.
Установка масляных форсунок охлаждения позволяет:

• Уменьшить износ цилиндров и шатунно-поршневой группы.
• На поршень оказываются значительно меньшие термические нагрузки, которые не позволяют изменять геометрические размеры деталей.
• При запуске двигателя на холодно к поршням масло подается достаточно быстро.

Замена масляных форсунок

От того насколько хорошо работают масляные форсунки в блоке ВАЗ 2112 зависит:

• Смазывание зеркала цилиндра, что защищает его от задиров.
• Охлаждение нижней части поршня.
• Отвод избыточного тепла.

На фото показаны новые и старые форсунки. Их отличие только в цвете, но независимо от этого старые нужно заменить.

Маслофорсунки двигателя ВАЗ 2112 слева – старые, справа — новые

Основной причиной, по которой из строя выходят масляные форсунки служит разрушение пружины клапана. Из-за этого падает давление на коренных шейках коленвала, что приводит к увеличению износа вкладышей шатунных и коренных шеек.
Чтобы заменить масляные форсунки ВАЗ 2112 нужно выколоткой из алюминия или меди выбить их в сторону коленчатого вала.

Совет: Работу своими руками нужно выполнять аккуратно, чтобы не повредить посадочные отверстия.

• Убирается старая форсунка и на ее место устанавливается новая, со стороны коленвала ваз.
• Не сильными ударами молотка запрессовывается новый элемент. При этом нужно использовать из мягкого материала проставку.
• Инструкция указывает, что засаживать ее нужно с усилием, до определенного места. Тогда форсунка упирается и дальше не идет.

Совет: Нужно следить, чтобы масленая форсунка на ВАЗ 2112 не перекрыла масленый канал блока двигателя.

Установка масляной форсунки на автомобиле ВАЗ 2112

Каким образом меняются масляные форсунки, мотор 16 клапанный ВАЗ 2112, можно увидеть на видео. При своевременной замене засоренных масляных форсунок цена ремонта двигателя будет значительно уменьшена.

Тюнинг автомобилей ВАЗ

В автомобилях моделей ВАЗ у которых отсутствуют масляные форсунки, а «мотор горячий» желательно установить такие элементы от двигателя ВАЗ 2112. В этом случае больше всего нагруженные части мотора получат дополнительное охлаждение.
Устанавливается масляная форсунка ВАЗ 2112 при помощи дрели в блоке цилиндров. Первоначально просверливается отверстие небольшого диаметра, затем большим диаметром на глубину 5 миллиметров.
Места для установки форсунок не очень много, поэтому верхняя часть форсунки срезается, как показано на ниже приведенном рисунке.

Доработка масляной форсунки авто ВАЗ 2112

Устанавливать форсунки лучше так, как показано на рисунке красными точками.

Установка масляной форсунки от двигателя ВАЗ 2112 на ВАЗ 2121

В этом случае в блоке устройства будут больше «сидеть», а при правильном направлении отверстия для распыления масла не будет задеваться коленчатый вал. При помощи молотка и напильника, в случае необходимости, можно подправить установку форсунки.
Действовать нужно аккуратно, чтобы не повредить корпус детали, он очень легко трескается и ломается.
