Не горит правый габарит на гранте
Не горят габариты на гранте
Дневные ходовые огни представляют собой тип оптики, использующийся для обозначения транспортного средства на дороге в любое время суток. Поскольку в нашей стране установка этого освещения является обязательной, у наших соотечественников возникает множество вопросов касательно их эксплуатации. Подробнее о том, в каких случаях меняется лампа ДХО Лада Гранта W21/5W и как произвести замену своими силами, читайте ниже.
Распространенные неисправности ДХО
Какие признаки неисправности ДХО Гранта:
- Свечение светодиодных элементов стало более тусклым. Если эта проблема проявилась только на одной фаре, то необходимо проверять проводку и качество контактов, хотя нельзя исключать и вероятность износа. Если же оба фонаря стали гореть более тускло, то скорей всего, проблема заключается в том, что оптика близка к выходу из строя в результате того, что исчерпала свой срок службы.
- Ходовые огни не включаются. В этом случае проблема может заключаться как в неработоспособности оптике, так и в плохой контакте с электроцепью либо повреждении проводки. Также причину можно найти в неработающем переключателе или кнопке активации ДХО.
- Диодные элементы не горят, а мигают, свет может пропадать. Такие проблемы обычно обусловлены плохим контактом оптики с бортовой сетью либо износом лампочек (автор видео — Александр Кордюков).
Из-за чего дневные ходовые огни могут выйти из строя:
- несоблюдение полярности при установке осветительных источников;
- по каким-то причина перестал работать канал поворотника;
- вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
- перегорание нити накаливания;
- повреждение проводки;
- выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.
Есть ли смысл менять исправные ходовые огни?
Многих автовладельцев интересует вопрос замены стандартных лампочек ДХО на более совершенные, поскольку первые характеризуются определенными недостатками:
- Тусклое освещение с желтизной. Во-первых, на практике такой свет часто портит эстетический вид автомобиля в целом, во-вторых, его освещение не самым лучшим образом отражается на видимости впереди идущего автомобиля.
- Низкий ресурс эксплуатации таких источников освещения. Так что рано или поздно столкнуться с необходимостью замены лампочек в любом случае придется.
Именно по этим причинам наши автовладельцы решают менять традиционные лампы накаливания на более совершенные источники освещения. Если вы решите установить вместо ламп накаливания диодные световые элементы, то при выборе следует обратить внимание только на их цоколь — замена лампочки подразумевает использование соответствующего разъема (автор видео — канал City&Country Style).
Также нужно отметить, что основным недостатком ДХО считается то, что этот тип оптики никак не зафиксирован в действующем законодательстве, в частности, речь идет именно об источниках освещения. Потому вы должны быть готовы к тому, что можете столкнуться с инспектором, который пожелает вас оштрафовать за это. Нужно учитывать, что определенные типы осветительных устройств должны быть изготовлены в полном соответствии с ГОСТом и стандартами. Так что если технические характеристики устанавливаемых лампочек не соответствуют тем, которые должны быть установлены, то это чревато возможными проблемами в будущем.
Инструкция по замене
Итак, если вы хотите добиться более качественного свечения и увеличения ресурса службы оптики, достаточно поменять источники освещения в ней. Как показывает практика, наиболее популярным вариантом в этом плане является замена традиционных галогенок на диодные источники света. Но перед тем, как приступить к этому процессу, нужно понимать, что одной только установки диода вместо галогенки будет недостаточно.
Ведь этот процесс имеет определенные особенности:
- Обычно для установки необходимо оторвать установленные ранее на диодном элементе цоколь, чтобы произвести его перенос в необходимое отверстие.
- Замена ламп ДХО Лада Гранта также подразумевает проверку полярности осветительных источников, чтобы сохранить работоспособность предохранительного элемента. В том случае, если вы этого не сделаете, то предохранитель в любом случае выйдет из строя, таким образом обесточив безопасную работу бортовой сети.

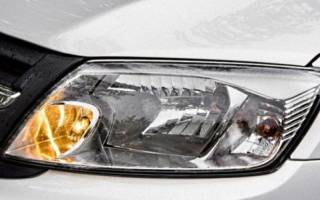

Фары дневных ходовых огней авто
Процедура замены выглядит следующим образом:
- Для начала вам нужно отключить зажигание, открыть капот автомобиля и отключить клеммы от аккумулятора. Это позволит отключить устройство и обеспечить дальнейшую безопасную работу при обесточенной электросети.
- Начнем замену с источников освещения в правом фонаре. Для этого вытащите патрон, чтобы сделать это, его нужно вращать против часовой стрелки.
- Затем вышедший из строя осветительный источник необходимо вытащить из посадочного места, для этого просто потяните его на себя.
- Выполнив эти действия, удостоверьтесь в том, что усики на извлеченной лампочке соответствуют месту расположения контактов на новой. Сами усики должны без проблем зайти в крепления на оптике. Установите новый осветительный элемент под углом 45 градусов.
- Далее, производится замена ламп в левом фонаре. Здесь процедура будет немного отличаться, поскольку она имеет свои особенности, в частности, до лампочки будет труднее добраться. Перед тем, как поменять устройства, необходимо демонтировать блок воздушного фильтра, для этого отсоедините все крепления и фиксаторы, а также патрубки. Также необходимо будет выкрутить патрубок, по которому проходит охлаждающая жидкость. Сам блок держится на трех специальных фиксаторах, их необходимо демонтировать.
- После выполнения этих шагов необходимо будет повторить все действия по замене, описанные выше. Дальнейшая сборка производится в обратной последовательности. Теперь вам останется только подключить аккумулятор и проверить работоспособность оптики.
Цена вопроса
Стоимость комплекта ламп или самих фар дневных ходовых огней может сильно отличаться в зависимости от производителя и места покупки. Ниже приведены средние цена на фары, а также источники освещения, которые можно купить на российском рынке.
Видео «Как обеспечить яркое освещение ДХО в Гранте без доработок?»
На видео ниже представлены рекомендации касательно обеспечения наиболее яркого освещения дневных ходовых огней в автомобиле Лада Гранта (автор ролика — канал TheLadaGranta).
В ходе эксплуатации автомобиля могут возникать неисправности, например, не горят габариты, свет передних фар или задних фонарей, поворотники или дневные ходовые огни (ДХО). Поиск причин неисправностей рекомендуется выполнять по этой инструкции.
Порядок проверки на автомобилях Лада Веста и XRAY аналогичен:
- Перегорела лампа. Проверить их и при необходимости заменить их на новые.
- Перегорел предохранитель. Проверить исправность в монтажном блоке (см. схемы реле и предохранителей для Весты и XRAY).
- Обрыв в проводке. Проверить проводку и надежность контактов (см. схемы электрооборудования для Весты и XRAY).
- Неисправен дополнительный блок кузовной электроники (артикулы 231А08052R или 231A03142R, на XRAY его нет). Замена блока.
Одна из причин, по которой не горят габариты — попытка заменить лампы в фарах на светодиодные. Подобный тюнинг способен вывести из строя дополнительный блок кузовной электроники. Читайте, что можно сделать в этом случае.
Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.
Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.
Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.
Где находится монтажный блок у гранты.
В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.
1. Потянув, снимаем накладку панели приборов
2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи
3. С помощью пинцета извлекаем неисправный предохранитель
Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.
Схема расположения предохранителей и реле в монтажном блоке.
Расшифровка предохранителей и реле в монтажном блоке лады гранты.
Предохранители
Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
Схема блока предохранителей и реле Лада Гранта
Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.
Где находятся предохранители Лада Гранта
Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).
Схема предохранителей и реле
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | – Реле включения вентилятора охлаждения двигателя – КЗ 2х2 – Контроллер(блок управления двигателем) – Форсунки – Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | – Стеклоочиститель – Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | – Клапан адсорбера – Датчик массового расхода воздуха – Датчик кислорода 1/2 – Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | – Звуковой сигнальный прибор – Замок багажника – Коробка передач – Прикуриватель – Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | – Плафон освещения салона – Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | – | Резервный |
| F28 | – | Резервный |
| F29 | – | Резервный |
| F30 | – | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | – Отопитель – Электроусилитель рулевого управления |
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Монтажный блок Лада Гранта под капотом:
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Новое семейство (с сентября 2018 года):
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).
Напомним, другие полезные инструкции вы найдете в разделе Ремонт и эксплуатация Лада Гранта.
Всё о блоке предохранителей Лада Гранта: где находится, расположение, схема и расшифровка
Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.
Получаем доступ к блоку предохранителей в салоне
В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.
Снятие декоративной заглушки
Месторасположение фиксаторов декоративной заглушки монтажного блока
Сняли с одного крепления
Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.
Снимаем фишку с кнопки багажника
Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.
Извлечение предохранителей и контактного реле
Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.
Схема расположения предохранителей в монтажном блоке
Схема монтажного блока
Блок предохранителей (наносил цифры весь день)
Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!
| № предохранителя | Сила тока, А | Защищаемые электрические цепи |
|---|---|---|
| F1 | 15 | Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки |
| F2 | 30 | Стеклоподъемники |
| F3 | 15 | Аварийный сигнал |
| F4 | 20 | Стеклоочиститель, НПБ |
| F5 | 7.5 | 15 клемма |
| F6 | 7.5 | Свет заднего хода |
| F7 | 7.5 | Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритный огонь правый |
| F10 | 5 | Габаритный огонь левый |
| F11 | 5 | Задний противотуманный огонь |
| F12 | 7.5 | Ближний свет правый |
| F13 | 7.5 | Ближний свет левый |
| F14 | 10 | Дальний свет правый |
| F15 | 10 | Дальний свет левый |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | 15 | Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем |
| F21 | 15 | Бензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | ДХО |
| F24 | — | — |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 30 | Отопитель, ЭУР |
Схема контактных реле
| Реле | Описание |
|---|---|
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Разница в комплектациях: стандарт, норма, люкс
Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.
Блок предохранителей нового образца
Блок предохранителей нового образца
Схема блока предохранителей нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.
Блок предохранителей обозначен стрелочкой
Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.
Схема блока в комплектациях: Стандарт, Норма
| № предохранителя | Номинал, А | Описание |
|---|---|---|
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки гранты) |
| F5 | 50 | Электроусилитель рулевого управления |
Схема блока в комплектации Люкс
| № предохранителя | Номинал | Описание |
|---|---|---|
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
Полезные рекомендации
Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.
Не горит правый габарит на гранте
Заменить лампы в задних фонарях автомобиля Лада Гранта вы сможете самостоятельно — для этого достаточно воспользоваться нашим пошаговым руководством.
LADA > Granta
Снимокжжжжжжжжжжж
В задних фонарях установлены лампы сигнала торможения и габаритного света (двухнитевая P21/5W), указателя поворота (PY21W оранжевого света), противотуманного света (P21W) в левом фонаре и света заднего хода (P21W) в правом фонаре.
Работа показана на правом фонаре. В левом фонаре лампы меняем аналогично.
2279-18-13-01 (Копировать)
Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки.
2279-18-13-02 (Копировать)
Нажав на лампу, поворачиваем ее до упора против часовой стрелки…
2279-18-13-03 (Копировать)_cr
Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях.
При установке новой лампы сигнала торможения и габаритного света P21/5W ее выступы должны войти в соответствующие пазы патрона.
Лампу света заднего хода P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона.
На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы.
Для того чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.
В ходе эксплуатации автомобиля могут возникать неисправности, например, не горят габариты, свет передних фар или задних фонарей, поворотники или дневные ходовые огни (ДХО). Поиск причин неисправностей рекомендуется выполнять по этой инструкции.
Порядок проверки на автомобилях Лада Веста и XRAY аналогичен:
- Перегорела лампа. Проверить их и при необходимости заменить их на новые.
- Перегорел предохранитель. Проверить исправность в монтажном блоке (см. схемы реле и предохранителей для Весты и XRAY).
- Обрыв в проводке. Проверить проводку и надежность контактов (см. схемы электрооборудования для Весты и XRAY).
- Неисправен дополнительный блок кузовной электроники (артикулы 231А08052R или 231A03142R, на XRAY его нет). Замена блока.
Одна из причин, по которой не горят габариты – попытка заменить лампы в фарах на светодиодные. Подобный тюнинг способен вывести из строя дополнительный блок кузовной электроники. Читайте, что можно сделать в этом случае.
При включении машины загораются ДХО и горят две лампочки. При включении габаритов не горит правая лампа ДХО и так же при включении дневного света все лампы горят, а правая нет.
С предохранителями все в порядке. Так же в режиме габаритов не горит правый стоп, хотя при нажатии тормоза, загорается. В чем может быть проблема?
- Включаешь габариты – свет и подсветка не горит – 3 ответа
- Электрокорректор фар на Ладу Гранту – 1 ответ
- Снятие фары на Гранте – 1 ответ
Меняй лампочки. В лампах по две нити -P21/4W и W21/5W.
Так, мухи отдельно, котлеты в другую сторону! ДХО — это ДХО, габариты — это габариты. ДХО — толстая нить накала в лампе, 21 ватт, габарит — тонкая, 5 ватт. В данном случае сгорела лампа. И не факт что новая хорошая, у самого лампы раз месяц перегорают, то одна, то другая.
Отвлёкся. Хорошо бы проверить наличие напряжения ДХО на патроне. Если действительно новая лампа исправна. Или заменить левую лампу на правую.
Дальше. Дневной свет. Мне этот термин не понятен. Нет, в общем понятен, люминисцентные лампы в светильниках, но как это применить к автомобилю — не знаю.
Дальше. Правый стоп. Тут, я так понимаю, комплектация «люкс», ничего кроме диагностики блока кузовной электроники не предложу.
Если вы уверены что предохранители все в порядке (хотя бывает на них слабый контакт), тогда остаётся слабый контакт на лампах или отсутствие «массы».
Электрика — наука о контактах. Предохранители целые, лампы целые, остаются только контакты (их слабина или совсем отсутствие). Мультиметр в руки и прозванивать.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Загрузка...
