Все о втягивающем реле стартера ВАЗ 2114

Стартер на автомобиле служит для запуска двигателя, и ни одно современное транспортное средство не обходится без этого устройства. На машине ВАЗ 2114 он является электрическим двигателем постоянного тока и приводится в действие с помощью ключа в замке зажигания.

Устройство стартера

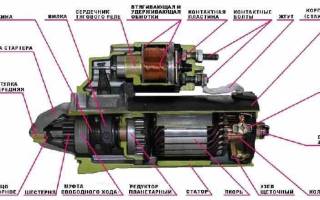

УСТРОЙСТВО СТАРТЕРА 2114

Как и пусковое устройство от любого другого легкового автомобиля, стартер 2114 состоит из следующих частей:

• Основной корпус;
• Статор (обмотка, размещенная по диаметру корпуса внутри);
• Ротор (или якорь), вращающийся в двух втулках;
• Щеточный узел. Он командует вращением ротора;
• Бендикс (шестерня, которая входит в зацепление с маховиком двигателя внутреннего сгорания);
• Вилка бендикса;
• Втягивающее реле, с помощью которого управляется бендикс.

ГДЕ НАХОДИТСЯ И ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ВТЯГИВАЮЩЕЕ РЕЛЕ

Втягивающее реле стартера на ВАЗ 2114 (ВР) служит для размыкания и замыкания электрической цепи. Во время поворота ключа в замке зажигания сердечник, находящийся внутри реле под действием магнитного поля перемещается вперед. Сердечник соединен с вилкой бендикса, и при перемещении сдвигает сам бендикс в сторону маховика двигателя. Дойдя до самой передней точки, сердечник замыкает контакты, тем самым обеспечивая движение ротора. Шестерня бендикса вместе с ротором начинает вращаться, приводя в движение маховик с коленчатым валом. При запуске двигателя ключ зажигания отпускают, тем самым выводя из зацепления бендикс.

Чтобы узнать, где находится реле стартера не ВАЗ 2114, нужно заглянуть под капот автомобиля. Хотя стартер и находится внизу, ВР можно увидеть, не снимая никаких деталей. Оно располагается между электрическим вентилятором радиатора и двигателем внутреннего сгорания, ниже и немного левее корпуса воздушного фильтра. В самом устройстве присутствуют следующие детали:

1. Металлический корпус (цилиндрического типа);
2. Сердечник с возвратной пружиной,
3. Обмотка;
4. Контакты.

НЕИСПРАВНОСТИ ВР И ВОЗМОЖНЫЕ ПРИЧИНЫ ПОЛОМКИ

Само втягивающее реле ВАЗ стоит недорого (в 2015 году его цена колеблется от 400 до 700 рублей в зависимости от производителя и региона продажи), но его неисправность доставляет немало хлопот владельцам автомобиля. Признаком неисправности устройства является характерное щелканье внутри стартера, при этом замыкания контактов не происходит, и двигатель не запускается.

Но даже при неисправном ВР двигатель завести можно, включив зажигание и замкнув накоротко между собой клеммы (например, отверткой). Правда, так заводить мотор будет крайне неудобно, и все равно деталь необходимо срочно менять. Кстати, реле стартера на ВАЗ 2115 ничем не отличается от 2114.

Причины поломки реле в основном заключаются:

• В коротком замыкании обмотки сердечника;
• В обгорании контактов внутри устройства;
• В механических повреждениях (допустим, сорвали резьбу на шпильке или разбили нечаянно крышку контактов);
• В залипании сердечника внутри корпуса.

ЗАМЕНА

Где стоит реле стартера на ВАЗ 2114, мы разобрались, осталось теперь выяснить, как его можно поменять. Есть два варианта замены этой детали:

• Со снятием и установкой самого пускового узла;
• Без снятия стартера.

В любом случае, следует припасти необходимые инструменты:

• Комбинированный ключ на 13;
• Отвертку (лучше их будет несколько – крестообразных и шлицевых);
• Ключ на 10.

Набор ключей – всегда необходимо иметь в наличии

Рассмотрим, как происходит замена втягивающего реле на ВАЗ 2114 со снятием и установкой стартера (кстати, так заметно проще произвести замену):

1. Снимаем клеммы аккумулятора;
2. Отворачиваем два болта крепления корпуса воздушного фильтра (ключ на 10);
3. Отсоединяем разъем датчика расхода воздуха (ДМРВ);
4. Раскручиваем хомут воздушного патрубка и демонтируем корпус;
5. Сдергиваем фишку провода втягивающего реле (держится на пластмассовой клипсе);
6. Ключом на 13 отворачиваем гайку крепления плюсовой клеммы;
7. Откручиваем крепления самого стартера (он крепится тремя гайками на 13);
8. Вынимаем механизм;
9. На снятом пусковом устройстве отворачиваем ключом на 13 крепление провод на крышке ВР, идущий к обмотке статора;
10. Отверткой снимаем три винта крепления ВР и демонтируем это устройство.

Теперь необходимо установить новую деталь и все собрать в обратном порядке. Все, замена втягивающего на ВАЗ 2114 выполнена. Конечно, можно попытаться подлезть к винтам крепления реле прямо на месте, не снимая стартера, но как легче снять это устройство, решать уже вам.

РЕМОНТ

Ремонт втягивающего реле стартера ВАЗ 2114 целесообразно проводить тогда, когда конструкция разборная, и когда есть смысл его ремонтировать.

Часто причиной несрабатывания ВР является подклинивание сердечника в корпусе устройства. Такой дефект проявляется из-за сухости внутри корпуса. Достаточно смазать сердечник жидким маслом (например, моторным), и деталь еще исправно послужить долгое время. При ремонте также необходимо почистить контакты или при необходимости их заменить.

Проверка работоспособности втягивающего реле на снятом стартере проводится следующим образом:

1. На корпус стартера с минусовой клеммы аккумулятора «кидается» массовый провод;
2. Плюсовой провод соединяем с одной стороны с клеммой «плюс» аккумулятора, а на стартере провод соединяем с верхним контактом на втягивающем реле (где резьба под гайку, но не путать с нижним контактом, крепящим обмотку статора):
3. Затем берем кусок проводка, и от верхней клеммы подаем питание на самый маленький контакт на ВР (именно на него подается питание от замка зажигания);
4. Если ВР исправно, оно должно сработать, и стартер начнет крутиться.

Реле 2114 может служить довольно долго, но часто выходить из строя оно может из-за перегрузок. Например, если двигатель не сразу заводится и приходится долго крутить стартер, контакты на ВР могут перегреваться и выгорать. Еще следует помнить, что сам автомобиль ВАЗ российского производства, а качество отечественных запасных частей не всегда может находиться на должном уровне.

Предохранители и реле ВАЗ 2114 2115 2113

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)

Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)

Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара

Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара

Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем

Лампы габаритного света по правому борту

Правая фара (ближний сеет)

Левая фара (ближний свет)

Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар

Правая фара (дальний свет)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Схема предохранителей ВАЗ 2114, 2115, описание основных элементов монтажного блока предохранителей.

Схема соединений монтажного блока ваз 2114, ваз 2115 (наружная цифра в обозна­чении наконечника провода — номер колодки, внутренняя — условный номер наконечника): К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей пово­рота и аварийной сигнализации; КЗ — реле очистителя ветрового стекла; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников (в вариант­ном исполнении автомобиля); К6 — реле включения звуковых сигналов; К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F16 — плавкие предохранители

Снятие монтажного блока ВАЗ 2113, 2114, 2115

Отсоединяем клемму «минусового» провода от аккумуляторной батареи. Из салона (под панелью приборов с левой стороны) отсоединяем пять колодок жгутов проводов с нижней стороны блока. Снимаем крышку монтажного блока. Для наглядности снятие монтажного блока показано при демонтированном капоте.

Отсоединяем колодку жгута про­водов с верхней стороны блока.

Головкой «на 10» с удлинителем отворачиваем гайку левого креп­ления монтажного блока.

Отсоединяем еще четыре ко­лодки жгутов проводов с нижней стороны блока.

И снимаем монтажный блок. Установка обратно снятию.

Блок предохранителей Ваз 2114, Ваз 2115 в салоне.

Находится этот блок внизу слева под бардачком на центральной консоле.

На разных модификациях автомобилей блок может отличаться. Так же может отличаться расположения предохранителя бензонасоса Ваз 2114, Ваз 2115.

Как добраться и описание блока показано на рисунках.

Если не видите цифры, нажмите на изображении.

1 — реле бензанасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса Ваз 2114, Ваз 2115

f2 — предохранителей цепей главного реле.

f3 — предохранитель электронного блока управления

Порядок нумерации штекеров в соеденительных колодках монтажного блока 2114.

А — зона монтажного блока расположенная в салоне автомобиля;

В — зона монтажного блока расположенная в моторном отсеке автомобиля.

расположение колодки Ш11.

Схема внутренних соединений монтажного блока 2114.

Не крутит стартер ВАЗ 2114, причины, как устранить неисправность

В статье рассмотрены причины почему не крутит стартер на автомобилях серии ВАЗ 2109, 2110, 2112, 2113, 2114, 2115 и способы их устранения.

Также для лучшего восприятия материала были рассмотрены вопросы устройства, принципа работы, схемы подключения стартера на примере ВАЗ 2114. Нижеизложенный материал подойдет и для владельцев вышеуказанных моделей авто.

Стартер не крутит, что делать?

В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит моховик двигателя.

То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.

И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.

Как быстро завести машину в мороз, смотрите ниже.

Устройство стартера, принцип его работы

Стартер автомобиля ВАЗ-2114 (заводской индекс – 5712.3708) – это силовой электродвигатель постоянного тока, дополнительно оснащенный обгонной муфтой с шестеренкой (бендикс) и втягивающим реле.

Принцип его работы очень прост: при включении зажигания напряжение поступает на втягивающее реле. За счет создания магнитного поля в нем происходит втягивание якоря, соединенного с вилкой.

Эта вилка перемещает бендикс по валу ротора электродвигателя и вводит в зацепление шестеренку с зубчатым венцом маховика.

При этом якорь, полностью входя в реле, замыкает контакты, и напряжение уже подается на сам электродвигатель, который включается в работу.

В задачу обгонной муфты входит также защита электродвигателя. После запуска силовой установки скорость вращения маховика значительно превышает скорость шестеренки. Получается обратное действие – уже маховик крутит шестерню.

И чтобы усилие не передавалось обратно, после превышения скорости вращения электродвигателя, шестеренка начинает свободно вращаться на валу до тех пор, пока водитель не отключит питание втягивающего реле, после чего пружина вернет бендикс в исходное положение, выведя из зацепления шестерню.

Схема подключения

Теперь о том, как производится подключение стартера к электросети автомобиля. Рассмотрим схему подключения несколько упрощенно.

Поскольку электродвигатель стартера ВАЗ 2114 и других авто – силовой, то потребляется значительное количество энергии, которое подается от АКБ. По сути, устройство является основным потребителем.

И чтобы отдача энергии была максимальной, между собой аккумулятор и стартер соединены напрямую «плюсовым» проводом значительного сечения.

Этот провод идет от клеммы АКБ на один из выводов втягивающего реле.

Второй вывод этого реле соединен с электромотором. Чтобы электродвигатель работал только когда нужно, между этими выводами имеется разрыв цепи.

Также в схеме имеется еще один «плюсовой» провод, который идет от АКБ на замок зажигания и предназначен для питания самого втягивающего реле. Дополнительно в схему включены монтажный блок и предохранители.

Зная схему подключения, можно понять, как все работает. Поворачивая ключ в положение «пуск», водитель замыкает цепь питания реле и напряжение подается на его обмотку, в результате образуется магнитное поле, воздействующее на якорь.

Тот в свою очередь после перемещения устраняет разрыв цепи между контактами реле, и энергия поступает на электродвигатель.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ. Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов. Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
• В подгорании контактов внутри втягивающего реле (пятаков). По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
• В сильном износе контактных щеток электродвигателя. Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя. Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

1. Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
2. Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
3. Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутиться и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
4. Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки.. Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Реле стартера ВАЗ 2115: поломка и способ замены

ВАЗ 2115 — это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года. Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль. Речь пойдёт о реле стартера, его поломках а также путях починки.

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

ВАЗ 2115 стартер

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

1. При запуске двигателя стартер не отключается сам. Это легко можно определить по достаточно громкому и резкому жужжанию, которое слышно в салоне ВАЗ 2115;
2. При поворачивании ключа в замке зажигания отчётливо слышен щелчок, но при этом ничего не происходит и стартер не запускается;
3. При повороте ключа стартер якобы начинает работать, но двигатель при этом не запускается.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

1. Очистить поверхность стартера от грязи и пыли;
2. Открутить гайку с болта реле и снять его контакт;
3. Открутить винты, которые крепят реле к телу стартера;
4. Снять с торца гайки и разделяем стартер на 2 части;
5. Изъять старый сердечник и на его место поставить новый;
6. Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
7. Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!
