Прицеп ММЗ-81021: характеристика и руководство по эксплуатации

С введением в строй завода ВАЗ началось интенсивное насыщение частного автомобильного парка в СССР. Многие автовладельцы стремились совершать автопутешествия на большие расстояния. Именно для них были разработаны и запущены в производство специальные прицепы. Об одном из них и пойдет речь ниже.

Общие данные

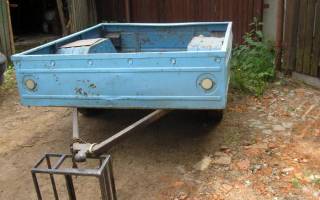

Одним из первых серийных изделий, разработанных специально под продукцию завода ВАЗ, стал прицеп ММЗ-81021. Выпуск стартовал в 1972 году и велся на производственных мощностях машиностроительного завода в Мытищах. Главной особенностью прицепа стала широкая унификация деталей с автомобилями «Жигули», от которых были позаимствованы диски, шины, ступичные подшипники, элементы подвески. Благодаря этому ремонт автомобиля и прицепа в пути мог быть выполнен при помощи одного и того же инструмента. При этом не возникало вопроса с поиском и подбором запасных деталей и узлов.

Важной характеристикой ММЗ-81021 стало унифицированное прицепное устройство, которое позволяло эксплуатировать прицеп с любым автомобилем. Большим плюсом стали значительные габариты грузовой платформы, составлявшие почти 1,85 метра в длину и 1,6 метра в ширину. За счет бортов высотой в 45 см можно было разместить значительный объем груза, вес которого не должен был превышать 135…285 кг (в зависимости от марки автомобиля). Брезентовый тент на ММЗ-81021 устанавливался на специальных дугах, которые входили в стандартную комплектацию прицепа. За счет тента полезный внутренний объем прицепа составлял 1200 литров, что было очень хорошим показателем.

Отличия моделей

Прицеп мог использоваться автомобилями малого (ВАЗ, ИЖ и АЗЛК) и среднего («Волга») классов. Согласно руководству по эксплуатации ММЗ-81021 максимальная нагрузка для машин первой категории не должна была превышать отметку в 135 кг, а для второй – 285 кг.

При этом сам прицеп был идентичен и имел вес конструкции в 165 кг. За счет грамотной развесовки предельная нагрузка на сцепное устройство не превышало 50 кг. Применение прицепа накладывало ограничения на максимальную скорость автопоезда, которая не должна была превышать отметки 80 км/час.

Прицепное устройство

Сходившие с конвейера автомобили ВАЗ и АЗЛК, никогда не имели штатного буксировочного приспособления (фаркопа). Этот узел устанавливали сами владельцы, приобретая изделие отдельно. Для буксировки прицепа ММЗ-81021 мытищинский завод выпускал два типа устройств, отличавшихся способом крепления к силовым элементам кузовов.

Одно устройство имело каталожный номер 11.2707003 и предназначалось исключительно для продукции завода в Тольятти. Второе, под номером 12.2707003, шло для «Москвичей». Шаровые части и штепсельные розетки устройств были одинаковы. Отличия были в жгуте проводки от розетки, при помощи которого она интегрировалась в бортовую сеть автомобилей.

Ходовая часть

Для установки колес на прицепе присутствовала цельнометаллическая ось, на которой имелись крепежные серьги элементов подвески и место для установки подшипников ступицы. В конструкции ступицы применялись конические роликовые подшипники от тольяттинской «копейки». Зазор в узле регулировался гайкой, которая фиксировалась от самопроизвольного откручивания путем замятия части пояска в паз на валу.

Для обеспечения технических характеристик ММЗ-81021 применялись шины камерного типа, полностью идентичные ВАЗ-2101. При эксплуатации прицепа следовало поддерживать давление в пределах 1,7 атмосферы, которое гарантировало долгий срок службы резины и легкость качения прицепа.

Подвеска

Между осью и рамой установлены элементы подвески, которые уменьшают вибрации, возникающие при движении прицепа по неровностям дорожного покрытия. В состав подвески входят пружина и амортизатор, установленные с каждой стороны оси. Для крепления корпуса амортизатора имеются два усилительных элемента установленных между верхней точкой крепления корпуса и рамой прицепа. Амортизатор установлен внутри пружины.

Для защиты от резких ударов при пробое подвески (полном ходе элементов) имеются конические резиновые буферы, установленные на раме. Они упираются в ответную часть на оси и за счет деформации резины гасят энергию удара. Для соединения оси с рамой имеются две продольные штанги. Имеется еще одна поперечная штанга, служащая в качестве стабилизатора устойчивости. Все элементы собраны на резьбовых соединениях, многие из которых имеют предохранительные шплинты. Со временем эти соединения ржавеют, и разобрать эти узлы весьма проблематично.

В основании конструкции лежит сварная рама весом в 27 кг. Этот элемент является самым ответственным узлом прицепа ММЗ-81021 и служит для установки подвески и грузовой платформы. На раме имеется ответное буксирное приспособление, которое надевается на шар фаркопа. Вся электрическая проводка проведена вдоль элементов рамы.

Конструктивно деталь неразборная и при деформации и повреждении она подлежит замене. Недопустима эксплуатация прицепа с рамой имеющей трещины или надрывы. На передней части рамы и задней поперечине имеются три подставных упора, применяющихся при хранении прицепа в отцепленном состоянии. Дополнительная фиксация выполняется противооткатными упорами, входящими в комплектацию прицепа.

На передней части рамы установлено сцепное устройство, снабженное предохранителем цепной конструкции и подпружиненным сухарным устройством.

Электрика

В состав схемы входит штепсельная розетка и разведенные от нее провода, идущие к габаритным огням, стоп сигналам и к указателям направления поворота. Задние фонари позаимствованы у ЗАЗ-966 и установлены на задней части платформы. Там же установлена площадка для крепления регистрационного знака прицепа. Для его подсветки в ночное время имеется отдельный фонарь освещения. На переднем борту винтами прикручены два светоотражательных элемента, улучшающих видимость препятствия при движении автопоезда в ночное время. Чуть выше одного из отражателей приклепана маркировочная табличка с указанием года выпуска, модели и серийного номера прицепа ММЗ-81021.

Благодаря параллельному подключению электросистемы прицепа к бортовой сети автомобиля обеспечена синхронная работа всех светосигнальных приборов. В процессе эксплуатации следует проверять состояние проводки, очищая окисленные или ржавые элементы.

Грузовая платформа

В основании платформы лежат четыре бруса невзаимозаменяемой конструкции. Сама платформа имеет цельнометаллическую схему и крепится через брусья к раме. Крепежными элементами выступают болты и шайбы. Эти точки крепления часто становятся очагами коррозии. Задний борт изделий выпуска до 1986 года имел глухую конструкцию. Позднее в нем появился небольшой откидной участок.

Для установки тента применяются четыре штатные дуги и один льняной 9-прядный канат диаметром 5 мм. При помощи этого каната выполняется обтяжка и фиксация тента по бортам прицепа. На полу платформы уложены три съемных резиновых коврика. При эксплуатации прицепа их следует убирать для просушки пола платформы.

Большим минусом платформы прицепа ММЗ-81021 являются колесные ниши, которые сужают полезную ширину прицепа в центральной части. Еще одним недостатком является сплошной задний борт, который накладывает ограничение на максимальную длину груза. Хотя в настоящее время эта проблема не актуальна, поскольку легко найти и арендовать грузовой автомобиль с любой длиной платформы. При разрушении металла пола платформы происходит постепенное отделение ее от рамы, что может вызвать опрокидывание прицепа. В процессе эксплуатации необходимо следить за состоянием креплений и периодически выполнять подтяжку соединений.

Читать еще: Установка молдингов на ваз 2106

Заключение

Прицепы выпускались вплоть до начала 90-х годов и сейчас достаточно часто эксплуатируются садоводами и мелкими ремонтными бригадами для доставки инструмента и строительных материалов. При соблюдении правил эксплуатации и должном уходе прицеп ММЗ-81021 является надежной конструкцией, способной прослужить еще много лет.

ПРИЦЕП-СПАЛЬНЯ

Главная из проблем, возникающих перед путешествующим автолюбителем, пожалуй, проблема ночлега, особенно осенью. Решают ее по-разному. Одни рассчитывают на место в кемпинге, другие берут с собой палатки, спальные мешки.

Однако приверженцев технического творчества подобные варианты устраивают редко. Они хотят отдыхать с комфортом и строят для этого прицепы своего рода мини-дачи на колесах, с газовыми плитами, холодильниками и даже телевизорами.

Понятно, что такая работа далеко не каждому по силам. Большинство удовлетворились бы конструкторским решением попроще. Одно из них предлагает москвич Г. Кравец. Он доработал серийно выпускаемый прицеп ММЗ 81021 и теперь за 7–10 минут превращает его из грузового в спальный.

Ядро конструкции короб размером 1400X530X70 мм, изготовленный из фанеры толщиной 10 мм и прикрепленный к переднему борту прицепа над водилом. В нем размещен сложенный гармошкой пол палатки четыре листа фанеры размером 1370X500X10 мм, соединенные рояльными петлями на шурупах. Первый лист связан рояльной петлей с нижней стенкой короба, последний крышка оснащен простейшим замком. К тягам водила приклепаны два клиновидных кармана из листового алюминия.

Вот и все доработки. Остальные элементы спальной палатки два лонжерона, пять регулируемых опор, семь профилей окантовки пола, 19 трубок каркаса тента и сам тент складываются в кузов прицепа.

Лонжероны (один конец их скошен на «ус») представляют собой коробчатую в сечении конструкцию из уголков 50X50 мм (см. рис. 1), соединенных заклепками одностороннего подхода, например, взрывными, с отрезками закладных уголков 40 X 40 и длиной 50 мм, которые отстоят пара от пары внутри лонжерона на полметра.

Регулируемые опоры (рис. 2) сделаны из стали, их высота может меняться в пределах от 420 до 730 мм.

Профили окантовки пола склепаны из уголков 50 X 50 мм, в горизонтальных полках которых просверлены отверстия Ø3,5 мм под шплинты крепления к полу. Шесть из семи профилей снабжены штырями для установки каркаса спальной палатки.

Трубки каркаса имеют разный диаметр: вертикальные 20, продольные и поперечные 10 мм. Соединяются они, как показано на рисунке 3.

Тент спальной палатки сшит из плотной ткани. В стенках прорезаны окна, затянутые капроновой сеткой от мошкары и комаров; с помощью «молнии» полог может быть закрыт как изнутри, так и снаружи.

На стоянке прицеп отстыковывают от автомобиля и устанавливают горизонтально с помощью одной из регулируемых опор под води лом. Лонжероны скошенными концами вставляют в клиновидные карманы водила и также выравнивают опорами, которые удерживаются шипами, входящими в отверстия Ø10,5 мм, просверленные в нижних полках.

Затем раскладывают пол (2000 X 1370 мм), по краям которого просверлены отверстия Ø3,5 мм под шплинты крепления профилей окантовки и проделаны прорези под гайки штырей (см. рис. 1).

После навески профилей и установки последних регулируемых опор пол приобретает необходимую жесткость. На нем собирают каркас тента: восемь вертикальных трубок насаживают на штыри окантовки, две вставляют во втулки на стенках короба и соединяют их продольными и поперечными трубками крыши. Натягивают тент, укладывают на пол поролоновые маты или надувные матрасы и стелют постель. В дождь на тент можно набросить полиэтиленовую пленку, чтобы не промокал.

Прицепом я пользуюсь уже много лет и очень им доволен.

Г. КРАВЕЦ

Рис. 1. Раскладка пола: 1 прицеп 2 короб, 3 первый лист пола, 4 рояльная петля, 5 прорезь, 6 отверстия под шплинты, 7 лонжероны, 8 регулируемые опоры, 9 закладные утолки, 10 шип опоры, 11 уголок лонжерона, 12 скошенный конец лонжерона, 13 клиновидный карман, 14 тяга водила.

Рис. 2. Регулируемая опора: 1 пята. 2 упорный штифт, 3 корпус опоры, 4 выдвижная труба, 5 шип.

Рис. 3. Каркас тента: 1 вертикальные трубки, 2 поперечная трубка, 3 продольная трубка, 4 профили окантовки, 5 шплинт, 6 штырь, 7 гайка штыря, 8 прорезь в полу.

Прицеп ММЗ-81021: характеристика и руководство по эксплуатации

Общие данные

Отличия моделей

Прицепное устройство

Читать еще: Сцепление валео на калину

Ходовая часть

Подвеска

Электрика

Грузовая платформа

Заключение

ММЗ – прицеп для легкового автомобиля: технические характеристики, переделка, ремонт

Прицеп ММЗ серийно выпускается с 1972 года. Приспособление предназначено для транспортировки различного типа грузов и туристического оборудования. Базовым тягачом для этого агрегата является автомобиль ВАЗ-2101. У обоих средств имеются одинаковые узлы: шины, амортизаторы, подшипники. Прицеп ММЗ может эксплуатироваться в агрегации с другими легковыми автомобилями отечественного и зарубежного производства, которые оборудованы штатным тягово-сцепным узлом.

Устройство

Рассматриваемое прицепное устройство включает в свою конструкцию следующие части:

Раму и дышло.
Тент с дугами.
Кузов.
Ходовую часть.
Замок.
Стойки опорные.
Электрическое оснащение.
Сигнализацию.

Рама прицепа ММЗ сделана из стали методом сварки. Она состоит из пары продольных балок и трех поперечных элементов. Лонжероны имеют трапециевидное сечение (50/32/25 мм), изготовлены из стали. Во фронтальной части сходящихся лонжеронов приварено замковое приспособление. В середине предусмотрены кронштейны, на которые крепятся пружины подвески и амортизаторов гидравлического типа. Задняя поперечина оснащается креплениями буфера и опорных стоек. Кроме того, в раме проделаны отверстия под болтовое крепление кузова.

Характеристики прицепов ММЗ

Кузовная часть выполнена из стали методом сварки. Днище и борта изготовлены способом штамповки из листовой стали (0,7 мм). Внутрь кузова в районе боковых бортов входят колесные ниши. Пол покрыт резиновой рифленой накидкой. Верхние обвязки бортов оборудованы гнездами для монтажа тентовых дуг, которые представляют собой трубы определенного диаметры. Сам тент сделан из брезента, фиксируется на дугах при помощи специального шнура, который продевается через люверсы, находящиеся по краям полотна.

Шнуровка проводится между люверсами, набрасывается на обвязочные крюки, которые приварены к бортам. Ходовая часть прицепа ММЗ стоит из следующих элементов:

Колес с шинами типа ВАЗ-2101.
Трубчатой оси с приваренными по краям цапфами.
Поперечной и продольной штанги.
Пружинного механизма подвески.
Гидравлических амортизаторов телескопического типа.
Фиксирующих кронштейнов амортизаторов.
Резиновых буферов.
Отбойников.

Читать еще: Рамка ветрового стекла ваз 2107

Комплектация

Легковой прицеп ММЗ комплектуется тремя опорными стойками. Они монтируются на площадке для блокировки пружин подвески. Электрическое оборудование приспособления – однопроводного типа, питается от автомобильного бортового напряжения 12 В. Сюда также входит пара задних фонарей, подсветка номерного знака, комплект проводов с вилкой.

Задние световые элементы – двухкамерного типа (в верхнем отсеке имеется однонитевая лампа указателя поворота, а в нижней части – аналог с двумя нитями, обозначает стоп-сигнал и габариты).

Особенности

Передний борт прицепа ММЗ оснащен парой светоотражательных катафотов круглой конфигурации и белого колера. Сзади предусмотрена пара отражателей красного цвета треугольной формы. В 1986 году борт стали делать разборным, появились новые отражатели. Усовершенствованные вариации получили смещенную назад ось, меньшие крылья, брызговики. Позже стали выпускать модели без бамперов, вместо которых было просто два выступа, варианты с обновленной оптикой и различным сочетанием катафотов. Номер рамы расположен справа под откидной частью борта.

Переделка прицепа ММЗ

Ниже приведен один из способов модернизации рассматриваемого приспособления. Суть тюнинга заключается в демонтаже кузова и замене всех элементов по максимуму. Изначально монтируем новый замок, затем проводится пескоструйка и покраска бортов. Основной процесс включает в себя следующие этапы:

Замену резинок заднего амортизатора с втулками.
Если эти элементы пригодны для дальнейшего использования, не имеют признаков деформации – их лучше оставить, особенно если они сделаны во времена Союза.
В качестве пружинных механизмов можно поставить аналоги от «Оки» или «Запорожца» (если предусматривается постоянная и максимальная нагрузка). Во втором случае потребуется приобрести стяжки пружин.
В качестве задних амортизаторов подойдут детали от ВАЗ-2101, «Москвича» или «Нивы».
Для крепления используйте болты 12*60 мм.
Поперечины из дерева под кузовом можно поменять на профиль из металла.

В случае трения покрышек о пружины используйте дополнительно проставку от тормозного диска ВАЗ-2101.

Модернизация

Прицепы для легковых автомобилей, цена которых стартует от 200 долларов (в зависимости от состояния «телеги»), можно усовершенствовать еще одним способом. Этапы работ:

Замена сцепного устройства на новый вариант.
Монтируются ступицы и ручник.
Из обыкновенного домкрата можно изготовить дополнительную опору на дышле.
Далее производится замена фар (можно купить новые элементы либо использовать имеющиеся в запасе фонари, например с ВАЗ-2108).
Конструкция обшивается оцинковкой.
Дальнейшая переделка прицепа ММЗ заключается в реставрации подвески. Для этого производим замену ступиц на пластины с ВАЗ-2108 (с гнутой балки).
Усиливается рама.
Проводится окраска конструкции.

Технические параметры

Рабочие характеристики рассматриваемого прицепного устройства:

Полный вес – 300/450 кг.
Масса транспортируемого груза – 135/285 кг.
Предельная скорость движения в сцепке с автомобилем – 80 км/ч.
Длина/ширина/высота – 2,6/1,6/1,02 м.
Клиренс – 25,8 см.
Колея колес – 1,34 м.
Площадь платформы – 2,12 кв.м.
Габариты внутренней части – 1,/1,5/0,38 м.
Соединение – шарового типа.

Восстановление

Ремонт прицепа ММЗ можно выполнить следующим образом (исходная модель практически разъехалась по швам):

Реанимация начинается с тщательной рихтовки кузова с заделыванием всех трещин методом сварки. Далее проверяются диагонали, борта стягиваются мягкой катаной проволокой с дальнейшим усилением углов. На донную часть вваривается еще пара усилителей. Эта операция связана с тем, что в штатном исполнении днище оснащено всего одним усилителем, которого не хватает для полноценной эксплуатации. В результате металл рвется, дно просто проваливается.
Можно из подручных средств сварить новое кузовное дно в качестве дополнительного слоя поверх основного элемента. Для этой цели вполне подойдет несколько кусков железа толщиной 3 мм. Для начала отрезки свариваются между собой, а затем с основным покрытием. Для надежности вся конструкция фиксируется болтами с прессшайбами.
Монтируем усиленные рессоры.

После реставрации прицеп ММЗ-81024 подвергался усиленным нагрузкам (транспортировка цемента, песка, щебня). За 4 месяца эксплуатации – никаких нареканий, даже по сравнению с новым образцом.

Негативные отзывы

Комментарий приведен по поводу стандартного прицепа ММЗ-81021. Владельцы отмечают небольшой размер кузова 180*160 мм, при этом внутри огромные ниши под колеса. Возить его не очень удобно, так как открывается только средняя часть заднего борта. Предел мечтаний – транспортировка 3-метровых досок. Мебель также разместить практически негде, по причине тех же колесных ниш.

Рама слабая, деформируется уже при небольшом перегрузе. Пружины также не очень прочные, а короткое дышло не позволяет нормально сдавать назад. Итог – конструкция неудобная, подходит лишь для перевозки фруктов и овощей.

Позитивные отклики

Положительные отзывы касаются реставрированного и усиленного прицепа. Приспособление было сделано из практически «убитого» ММЗ. Стоит сразу отметить, что затраты на восстановление были просто мизерными. Детально о том, какие работы проводились, написано в разделе «Восстановление». Сейчас устройство спокойно транспортирует до одной тонны груза на дальние дистанции. По сравнению с новым аналогом – намного лучше. Единственный минус – агрегат потяжелел на 50 кг.

Конкуренты

Для того чтобы подобрать хороший прицеп для легкового автомобиля, цена которого зависит от многих факторов, следует особое внимание обратить на производителя. Долговечность и практичность устройства зависят от качества узлов и материалов, а также качества окраски приспособления.

Неплохие отзывы заслужили прицепные устройства московской фирмы МЗСА. В модельной линейке представлены изделия с алюминиевыми или стальными бортами, дополнительной защитой, крупными колпаками, увеличенными бортами. Также изготовитель предлагает специализированные конструкции для транспортировки катеров, лодок и прочих малых транспортных средств. Отличительной чертой данного производителя является метод порошковой окраски с использованием металлических и керамических вкраплений. Это обеспечивает отличную надежность и безопасность.

Другие производители

Среди лидеров изготовителей прицепов – компания «Вектор-Лав». Фирма специализируется на выпуске тяжелых изделий, ориентированных на транспортировку яхт, катеров, крупного промышленного оборудования. В последнее время модельный ряд пополнился облегченными модификациями, которые могут оснащаться тентом на прицеп ММЗ. Кроме того, производитель утверждает, что по заказу клиента может дополнить агрегат всеми возможными дополнительными конструкциями.

Также на рынке прицепной техники популярностью пользуются модели от украинского предприятия «Кремень» (город Кременчуг). Изделия отличаются высоким запасом прочности, так как изготавливаются из качественного металла, утолщенных профилей и оснащены усиленной рамой. К минусам этих приспособлений относится большой вес, что делает прицеп не очень удобным. Стоит отметить, что ассортимент у этого производителя ограничивается одноосными модификациями с показателем средней грузоподъемности. Тем не менее компания остается в числе лидеров на соответствующем рынке.

В завершение

Несмотря на то что прицеп ММЗ выпускался еще во времена Советского Союза, он составляет достойную конкуренцию всем современным моделям. Кстати, многие пользователи отмечают, что изделия, выпущенные в СССР, дают фору многим нынешним приспособлениям не только по цене, но и по качеству.
