Привод для открытия багажника

Делаем электропривод замка багажника

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Теоретические факты

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Более надежным считается пневматический привод, а электрический относится к бюджетным вариантам.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen. В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Открытие багажного отсека может производиться несколькими путями:

• путем нажатия кнопки на пульте дистанционного управления;
• нажатием такой же кнопки, встроенной в водительскую дверь;
• механическим способом при помощи наружной ручки.

Закрыть багажник можно вручную или воспользоваться кнопкой на дверной панели.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Для ручного открытия или закрытия багажного отделения к крышке нужно приложить немного большее усилие, чем обычно, в результате происходит отключение электропривода.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

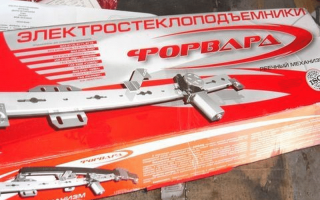

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.

Монтаж штатного электропривода на Ладу

Лады «десятого» семейства последних годов выпуска комплектуются электроприводом открытия/закрытия багажника непосредственно на заводе. В более ранних сериях автомобилей такое оборудование отсутствует, поэтому владельцам придется устанавливать электропривод багажника своими руками.

Наш пример предусматривает работу электропривода багажника через отдельную кнопку в салоне. У некоторых систем сигнализации есть дополнительная возможность – открывать багажное отделение, поэтому именно к этой системе мы и подсоединим электропривод. Для установки понадобится сам механизм и монтажная пластина.

Если в наличии есть электрический привод в универсальной комплектации, то крепежные кронштейны необходимо будет сделать самостоятельно.

Помимо этого, понадобится четыре метра электропровода и кнопка-выключатель.

Перед установкой электропривода обязательно нужно отключить минусовую клемму аккумулятора. Затем крепим привод замка и снимаем защитный кожух, удалив перед этим фиксаторы крепления. Пассатижами выпрямляем задний конец электрического привода, откручиваем винт крепления тяги, но не полностью. Тяга привода замка разобрана. Теперь отсек не открывается с наружной стороны, так как механизм отпирания замка рассоединен с замочным цилиндром.

Далее на усилителе крышки багажника следует наметить места сверления крепежных отверстий для электропривода, приложенного к замку. По меткам электродрелью сверлим отверстия диаметром 3 мм. Затем необходимо согнуть тягу и из 4-миллиметровой стальной проволоки изготовить П-образную скобу такой ширины, чтобы ее края без усилия входили в места выхода приливов оболочки привода.

На каждом конце скобы следует предварительно нарезать резьбу М4. Наконец, фиксируем электропривод, используя подготовленную скобу, и подсоединяем к ней замок тяги.

По зеленому проводу на электрическом приводе ток поступает к кнопке вследствие втягивания штока. Этот провод прокладывается рядом с родным жгутом кабелей. К синему проводу, являющемуся минусовым, подключаем массу. Запитаться можно от любого оголенного участка кузова автомобиля. Салонная кнопка устанавливается на приборной панели в левом углу монтажного блока.

К ней от колодки Ш1 (вывод 2) будет подключено рабочее напряжение. После сборки можно проверить работоспособность системы, нажимая салонную кнопку. Все должно работать четко.

Оборудование багажника электроприводом замка

Электропривод замка багажника можно установить еще одним способом. Для этого понадобится лист стали, из которого изготавливается крепежная пластина. Обивку отсека необходимо аккуратно удалить и прикрутить электропривод к стальной пластине, используя два самореза по металлу. Сама пластина крепится двумя винтами М5. В соответствующее гнездо электропривода вставляем выгнутый конец тяги, а второй ее край зажимаем с помощью плоскогубцев.

В процессе затяжки штока электрического привода нужно добиться открывания замка, для чего регулируется длина тяги с изгибанием ее посередине. Затем следует процесс подключения электрических проводов. В заводском жгуте проводов багажного отсека есть двухполюсная колодка с белым и черным проводами. Белый провод необходимо соединить с синим выводом электропривода, а черный – с зеленым. На этом монтаж механизма завершен.

Электропривод замка багажника: особенности установки

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Электропривод замка багажника: особенности функционирования

Начнем с того, что опция позволяющая выполнить открывание двери багажника из салона, появилась относительно недавно. Вследствие чего, владельцы автомобилей, оборудованных таковой функцией, еще не до конца успели привыкнуть к новинке. Для того чтобы привести в действие электропривод крышки багажника и открыть его, необходимо нажать соответствующую кнопку. Особо сложного ничего нет, но за то насколько упрощается сама процедура, особенно в холодное время.

Кстати, установка электропривода багажной двери как никогда выручает водителей именно в зимний период, когда не представляется возможным открыть замерзший замок с помощью ключа.

Большинство автовладельцев начинают нещадно поливать его кипятком, нагревать ключ зажигалкой, брызгать в сердцевину различные размораживатели. А если бы на автомобиле был установлен электропривод замка багажника, эта проблема бала бы решена сама собой.

С установленным на автомобиле электроприводом можно выполнять открывание и закрывание двери багажника при помощи ключа. Ранее подобным дополнением комплектовались исключительно производимые за границей автомобили. Однако в последнее время большинство отечественных транспортных средств имеет электропривод открытия багажника в числе своих штатных устройств. Если же случилось так, что приобретенный автомобиль не оборудован подобной полезной опцией, печалиться не стоит, ведь электропривод багажной двери можно установить своими руками.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

• кнопка;
• электродвигатель;
• приводный шток;
• предохранитель;
• реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением. Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды. Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Напомним, что предохранитель должен быть установлен так, чтобы в случае его выхода из строя к нему можно было подобраться без проблем.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой. Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя.

Как установить самостоятельно электропривод багажника

Автоматические механизмы вошли в жизнь людей. Обосновались надолго и делают различные процессы более простыми. Неудобные для человека работы с легкость совершит механизм. Эффективный метод окупается через несколько применений. Дверь багажника открывается при помощи кнопки. На первый взгляд кажется мелочью. На самом деле, четкая работа механизма.

Удобство использования, быстроту и комфорт получает человек при покупке автоматизированной системы. Самостоятельным путем нельзя заменить сложную работу механического процесса. Дернув рычаг, нажав на кнопочку, происходит действие процесса. При выходе человека из салона багажник открывается и ждет, уже в открытом состоянии.

Обычно функция принадлежит зарубежным маркам. На отечественных машинах обычно не устанавливают. Механизм нужен для использования, он обеспечивает максимальную эффективность. Прогрессивные методы нуждаются в применении. Развитие прогресса в 20-21 веке создало условия для самостоятельной установки. Современный стиль и удобство люди могут создать для себя самостоятельно.

Преимущества электропривода для багажника

Обычное оборудование не отличается сложными процессами. Открывание и закрывание двери происходит с помощью электропривода. Единственная опция создает простоту пользования автомобилем. Важным элементом можно назвать опцию. Но установка зависит от желания клиента.

Установка не является простым действием. Опыт и мастерство пригодятся для проведения работ. Быстрее получиться установить электропривод. Качественный результат зависит от способа. Если в автомобиле не предусмотрено данной функции, нужно максимально хорошо сделать работу.

Механизм с мотором является разновидностью привода. Практичность и выносливость обеспечивает востребованность. При подаче питания на реле шток оттянется, а крышка на багажнике закроется. При монтаже произойдет модернизация. Для монтажа понадобится электрическая модель привода. Можно выбрать отечественного или зарубежного производителя. Электропривод будет работать без поломок.

Инструменты для механизма пригодятся. Модель повлияет на способ установки. Обычно берутся плоскогубцы, отвертки в наборе, дрель, сверло, шуруповерт, мультиметр, провод для необходимого удлинения. Пригодятся гофрированные трубки, клипсы, изоляционная лента.

Установка электропривода на багажник

Непростая работа заключается в установке электропривода подъема – опускания двери багажника. Нужно будет подключить электрику. Аккумулятор отсоединяется от питания. Пластиковая деталь снимается с багажника. Болты и защелки убираются. Крупная накладка должна аккуратно изыматься во избежание повреждения.

Электропривод крепится на крышке отсека багажника. Связь с замком должна быть механическая. Два надреза на механизме замка делает человек. Свободный край отгибаем. Металлическая палочка должна быть в наборе. Замок должен хорошо открываться, ничего мешать не должно. Лишняя часть палочки убирается.

Напряжение с плюсом питается 12 В. Разводка распространяется по салону машины. Избегать стоит короткого замыкания. Расположение провода в месте штатной проводки. Гофрированные трубки на сложных участках. Проложить проводку в сети прикуривателя следует.

Демонтаж прикуривателя осуществляется. Предохранитель между ним и кнопкой приведется в действие. Место для кнопки подбирается любое. Провод должен подходить к водительской двери.

Для увеличения длины нужно брать проволоку. Соединительные места спаиваются. Перемотка скотчем даст прочность и надежность. Провод с минусом соединится с электроприводом. Минусовой второй провод идет к реле управления.

Третий подключается к сигнализации. Подключение аккумулятора и проверка системы станут завершительным этапом. Работоспособность должна быть отличной.

Соблюдение всех правил приведет к электрической работе электропривода.
