Конденсат в расширительном бачке

Почему пенится антифриз в расширительном бачке?

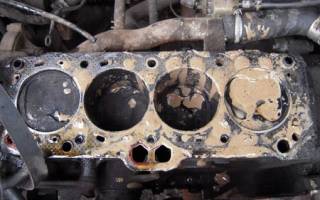

1. Контур системы охлаждения пересекается с контуром смазки. В большинстве случаев при этой поломке проникновение становится взаимным: антифриз попадает в масло, а масло просачивается в охлаждающую жидкость. Параллельно будет образовываться обильная эмульсия – бежевая или коричневая маслянистая масса, продукт активного перемешивания воды, этиленгликоля, масла и мелких пузырьков воздуха. Антифриз, в особо запущенных случаях, превратится в эмульсию и начнёт выдавливаться через паровой клапан в пробке расширительного бачка в виде бежевой жидкой эмульсии. Уровень масла вырастет, а под клапанной крышкой и на щупе также начнёт скапливаться эмульсия. Эта поломка опасна тем, что одновременно страдают две жизненно важные для ДВС системы. Смазывание нагруженных узлов ухудшается, теплообмен падает.

1. Прокладка прогорела в нескольких местах, и все три раздельных контура переплелись между собой. Последствия могут быть самые непредсказуемые: от перегрева и появления пены в расширительном бачке до гидроудара. Гидроудар – это явление, связанное со скапливанием большого количества антифриза или любой другой жидкости в цилиндре. Жидкость не позволяет поршню подняться до верхней мёртвой точки, так как является несжимаемой средой. В лучшем случае мотор не запускается. В худшем – гнётся шатун. Это явление редко наблюдается в малолитражных рядных ДВС. Гидроудары из-за прохудившейся прокладки ГБЦ чаще встречаются у объёмных V-образных моторах.

Ремонтируется подобная поломка исключительно заменой прокладки ГБЦ. При этом обычно выполняются две стандартные процедуры: проверка головки на наличие трещин и оценка плоскостей прилегания блока и ГБЦ. В случае обнаружения трещины головка подлежит замене. А при отклонении от плоскости привалочная поверхность блока или головы шлифуется.

Другие причины

Есть ещё две неисправности, отвечающие на вопрос: почему пенится антифриз в расширительном бачке.

1. Неподходящая или некачественная жидкость в системе. Известен реальный случай, когда самостоятельная, но неопытная девушка-водитель залила в систему охлаждения обычную жидкость для обмыва стёкол с отдушкой. Естественно, что такая смесь не только слегка подкрасила бачок и навсегда запечатлела след этой нелепой ошибки, но из-за наличия ПАВ вспенилась. Подобные ошибки некритичны и не приведут к резкому отказу ДВС. Просто придётся промыть систему и залить штатную охлаждающую жидкость. Редкий случай на сегодня, но антифриз также может пениться в расширительном бачке из-за низкого качества.
2. Перегрев мотора с одновременной неисправностью парового клапана. При этом наблюдается выплёскивание части охлаждающей жидкости через клапана в виде шипящей, пенящейся массы. В обычных условиях, когда клапан в пробке исправен, ОЖ при перегреве интенсивно и быстро выплеснется из системы. Если же пробка не функционирует, как должна, то это может привести к разрыву или срывы патрубков с посадочных мест и даже разрушению радиатора.

Вывод здесь простой: не используйте неподходящие жидкости для системы охлаждения и следите за температурой мотора.

Почему выбрасывает антифриз из системы охлаждения

Подержанное авто – как русская рулетка. Здесь никогда не угадаешь, как смотрели за машиной, как ее чинили и делали ли это вообще. Я прекрасно понимаю, что на определенном пробеге проблема выброса антифриза через расширительный бачок может возникнуть у любого автовладельца.

У кого-то это случается раньше, у кого-то позже – но все равно проблема требует тщательного изучения и полноценного ремонта. Если вы будете выполнять ряд рекомендаций, вы сможете отсрочить появление этой поломки на достаточно весомый срок. Я расскажу вам, из-за чего антифриз может выбрасываться из расширительного бочка.

Распространенные причины

Спровоцировать выброс антифриза через расширительный бачок способно огромное количество факторов. Только благодаря комплексной диагностике автомобиля можно определить, что именно поспособствовало этому. Но чаще всего у автомобилистов возникают описанные ниже проблемы.

Проблемы с расширительным бачком

Расширительный бачок – обычная пластиковая емкость, в которой содержится охлаждающая жидкость. Его конструкция крайне проста, однако могут возникнуть следующие проблемы:

• Нарушение герметичности. Охлаждающая жидкость – продукт, который обладает огромнейшей текучестью. Это значит, что даже малейшая трещина способна стать причиной выдавливания жидкости. Наиболее этой проблеме подвержены места с высоким давлением. Распознать проблему можно по лужицам антифриза, которые образуются после длительного стояния автомобиля на стоянке. Рекомендуем перед каждой установкой расширительного бочка проверять его на герметичность при помощи компрессора.
• Бракованные резьбовые соединения. Качество резьбы – это то, что во многом определяет герметичность устройства. Если на его поверхности образуются сколы и заусенцы, то детали уже не смогут плотно прилечь друг к другу. Из-за этого охлаждающая жидкость может выбиваться через микроскопические ходы.
• Неисправность клапанной крышки. Клапанная крышка – деталь, которая может принести много головной боли любому автовладельцу. Распознать проблему можно по следующим признакам: на холостых оборотах протечка отсутствует, она появляется лишь при возрастании нагрузки на двигатель. Чтобы решить поломку, необходимо полностью разбирать клапан и чистить его. В некоторых случаях проводится замена детали.

Нарушение циркуляции охлаждающей жидкости

Если охлаждающая жидкость начинает неправильно циркулировать по системе, то двигатель начинает перегреваться. Из-за этого происходит повышение давление, а вследствие – взрыв. Охлаждающая жидкость начинает выдавливаться через крышку. Среди основных причин такой проблемы можно выделить:

• Поломка термостата. Из-за этого охлаждающая жидкость начинает неправильно циркулировать в малом кругу, что приводит к нарушению охлаждению. Основная опасность такой проблемы – перегрев двигателя.
• Появление пробок воздуха в трубках радиатора или же засорение каналов различными отложениями. Чтобы решить эту проблему, необходимо чистить и промывать систему. Если не сделать этого, существует высокая вероятность выхода из строя силового агрегата.
• Поломка водяного насоса.

Утечка антифриза

Выбрасывать антифриз из расширительного бочка может из-за недостаточного его количества в системе. Если его мало, то двигатель начинает охлаждаться неэффективно. Из-за нагрева происходит стремительное испарение антифриза, что повышает давление в двигателе. Чтобы решить такую проблему, достаточно просто залить достаточное количество охлаждающей жидкости. Среди причин возникновения данной проблемы можно выделить:

• Естественный износ шлангов, трубок и различных патрубков. Чаще всего надлом происходит в соединительном шланге на расширительном бочке. Временно решить проблему можно при помощи хомутов, но необходимо полностью заменить изношенную деталь.
• Наличие трещин в радиаторе, печке, кондиционере. Распознать проблему можно по появлению запаха охлаждающей жидкости в салоне.
• Появление разрушений в термостате, помпы. Регулярно осматривайте систему охлаждения на наличие подтеканий.
• Пробитие прокладки головки блока цилиндров. Распознать проблему можно по выделению белого дума из выхлопной трубы, пару из-под крышки капота, появление эмульсии в расширительном бачке.

Как не допустить появления проблемы?

Если жидкость из расширительного бочка начала стремительно выбрасываться, то остановить этот процесс удастся только благодаря полноценному ремонту. Но вы можете сделать все возможное, чтобы как можно дольше не сталкиваться с этой проблемой. Среди наиболее важных и распространенных рекомендаций можно выделить:

• При появлении признаков неисправностей в охлаждающей системе их необходимо незамедлительно убирать.
• Не стоить экономить на деталях для охлаждающей системы – их нужно выбирать качественные и новые.
• Регулярно проверяйте крышки, патрубки, сам бачок на целостность – на них не должно быть никаких трещин и сколов.
• Если радиатор охлаждения стал выходить из строя, его необходимо менять на новый. Не стоит ремонтировать его.
• Все патрубки обязательно должны быть закреплены металлическими хомутами.
• Если антифриз выбрасывается из расширительного бочка, следует проверить его на наличие коррозии или каких-либо отложений.
• Регулярно проверяйте расширительный бачок на герметичность – даже малейший скол заставляет полностью заменить эту емкость.

Если вы заметили, что из системы охлаждения выбрасывается антифриз, следует обязательно провести комплексную диагностику автомобиля. Это поможет предотвратить серьезных проблем в будущем.

Раздувает расширительный бачок. Что делать?

Если раздувает расширительный бачок системы охлаждения автомобилей ВАЗ, не важно какие это модели 2110,2112,2114, 2115 или другие, первое, на что стоит обратить внимание – крышку в которой стоит редукционный клапан для сброса лишнего давления. Т.е. давление не сбрасывается и бачек из-за этого расширяется.

В первую очередь

Попробуйте заменить крышку на новую или взять на время проверки заведомо рабочую.

Обратите внимание, как сильно раздувается бачок. Если не значительно и видно, что не из-за избыточного давления, при этом вы являетесь владельцем ВАЗ 2110-12, то не стоит сильно переживать, так как для таких авто это считается нормой.

Дело в том, что новые бачки для таких автомобилей имеют безреберную конструкцию и изготовлены из пластмассы, которая не сильно хорошо держит форму, поэтому со временем их начинает раздувать.

Хорошо себя зарекомендовали расширительные бачки от Ланоса, Приоры, Нексии их часто ставят вместо Вазовских.

Если же бачок раздувает сильно и при этом его рвет, даже после замены вместе с крышкой, то обратите внимание на следующие моменты:

1. Закипает ли ОЖ;
2. Какого цвета масло в картере двигателя;
3. Если ли в бачке газы из камеры сгорания;
4. Какое давление в системе охлаждения;
5. Качество самого бачка.

Газы в расширительном бачке

Наличие газов в расширительном бачке указывает на то, что прогорела прокладка ГБЦ. Это одна из основных причин, почему его может раздувать.

Прогорание прокладки могло произойти по причине перегрева двигателя, если конечно не настал срок его капитального ремонта, так как именно на 150 – 250 тыс. км. пробега рассчитан срок службы этой прокладки.

Но тут есть важный момент — бачек не будет расширятся, если исправен клапан в крыше, так как избыточное давление все равно будет сбрасываться, а вот перегреваться двигатель будет. Но, если поток газов очень сильный, то клапан не будет успевать стравливать давление и бачок в итого все равно раздует и даже разорвет.

Для того, чтобы выявить наличие газов в системе охлаждения необходимо:

1. Визуально осмотреть ОЖ в бочке при работающем двигателе и убедится в наличии или отсутствии пузырьков. Если пузыри есть, то скорее всего прокладка пробита.
2. Более точный метод – использование газоонализатора. Прибор точно укажет на наличие газов.
3. Применить надувные шарики или аналоги (ну вы поняли). Шарик надевается на горловину бачка и крепко привязывается нитками. Заводить двигатель нужно на холодную, пока еще не начала сильно расширятся нагретая ОЖ. Если изделие быстро надувается, значит в систему охлаждения поступают выхлопные газы, это возможно только через прокладку ГБЦ.
4. Проверьте компрессию в двигателе. Если у автомобиля пробег не сильно большой, то компрессия должна быть в норме, так как цилиндропоршневая группа еще не износилась. А вот если пробита прокладка под ГБЦ, то коммпрессометр покажет показания ниже нормы.

Также можно проверить в районе какого цилиндра пробита прокладка. Для этого нужно через отверстие свечи подать в цилиндр воздух под давлением, при этом крышка бачка должна быть снята.

При пробитой прокладки ГБЦ будут видны пузырьки в бачки и шипение воздуха.

Давление в системе охлаждения проверяется с помощью манометра на 3 атмосферы. Для это нужно сделать тройник и подключить к нему прибор.

Завести автомобиль и наблюдать за показаниями. Показания больше 1.5 атмосфер уже должно насторожить, 2 – не каждый бочек выдержит.

Кипение охлаждающей жидкости

Если закипает тосол (антифриз), то убедитесь:

1. Работает ли вентилятор радиатора и когда он включается – может быть неисправен датчик;
2. Работает ли термостат – ОЖ двигается по малому кругу постоянно, тем самым не охлаждается;
3. Исправна ли помпа;
4. Не забита ли система охлаждения включая и радиатор;
5. Не завоздушена ли система.
6. Исправен ли клапан на крышке – пониженное давление в системе может вызвать преждевременное закипание тосола.

Что касается завоздушенности, то, к примеру, у ВАЗ 2110, 2111, 2112, из опыта их эксплуатации, система практически не завоздушивается благодаря особой конструкции.

В других автомобилях при замене ОЖ воздушная пробка может оказаться в печке и со временем дать о себе знать перегревом двигателя и прогоранием прокладки ГБЦ. Тут важно следить за показаниями приборов.

Цвет масла

Если в картере двигателя обнаружилась эмульсия серо-белого цвета, то значит ОЖ попала в масло, при этом ее уровень уменьшиться, а масла повысится.

Это могло произойти по причине прогорания прокладки ГБЦ, но не факт, тут нужно проводить дополнительную диагностику.

Как правило, сначала меняется крышка, потом бачок, а уже потом, если последний все равно раздувает, при необходимости прокладка ГБЦ. Но важно понимать, менять крышку нужно на заведомо исправную, сейчас много выпускается брака.

Проверяем качество бачка

Для этого необходимо заглушить сливное отверстие в бачке, плотно закрутить крышки и в схему подключить манометр. Воздух подается под давлением компрессором.

В ходе проверки проверяется какое давление держит бачок и на каком этапе срабатывает клапан.

Почему тосол лезет через крышку?

В случае перегрева двигателя или раздувания расширительного бачка многие не опытные водителя бегут сразу открыть крышку и очень сильно удивляются, а многие и пугаются, вытекающему под давлением тосолу.

Мы сразу успокоим вас – это нормально. Дело в том, что при закрытой исправной крышки бачка в системе охлаждения создается давление равное 1.5-2.0 атмосфер. При этом из физики все мы знаем, что температура закипания любой жидкости прямо пропорциональна окружающему давлению. То есть, чем выше давление, тем выше температура закипания.

Поэтому давление выше атмосферного в системе охлаждения создается специально, чтобы тосол закипал не при 100 С (1 атм.), а при 115 С (1.5 атм.) и 120 С (2 атм.).

После того, как заглушен мотор и открыта крышка, происходит процесс выравнивания давлений, жидкость перетекает от большего к меньшему, при этом она продолжает расширятся, так как двигатель еще некоторое время продолжает набирать температуру, т.е. точка начала его остывания еще не пройдена.

Если тосол закипел, значит произошел перегрев двигателя. В данной ситуации открывать крышку нужно не сразу, так как ОЖ может под давлением выплеснуться на руки и лицо — ожог неизбежен. Как раз в такой ситуации, когда не рабочая крышка бачка последний может раздуться.

У кого какие были жизненные ситуации пишите в комментариях. А также задавайте вопросы.

Расширительный бак – менять или ремонтировать?

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением – потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления – поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.
Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста – из-под фильтра и фитинга крепления “обратки” довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:

Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро.

В субботу решил заняться диагностикой системы и устранением причин возникновения течи.
Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления – это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.
Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.
Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.

Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду – которая, как известно, не сжимается, и потому откроется внезапная течь 😉

В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:

Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме.

Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.

Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.
Дополнительно на ввод расширительного бака вварил разъёмную “американку” – дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального – и расслабился ;))

Однако не тут то было – в ночь на воскресенье бульканье повторилось ;))
Давление снова было практически на нуле, хотя воды практически не утекло – и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.
Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель – со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля.

Второй причиной нреисправности бака может быть порыв внутренней резиновой “груши”:

И третья возможная причина – течь металлического фланца.

Это может произойти либо в результате ослабления затяжки болтов, прижимающих резиновую манжету груши, либо вследствие сквозной коррозии фланца – я сталкивался уже с такой неисправностью, когда у моего 150-литрового гидроаккумулятора фланец проржавел насквозь, что и стало причиной течи.

Самый простой и очевидный путь – это замена неисправного расширительного бака или гидроаккумулятора (отличаются они разве что цветом и температурой эксплуатации, а конструктивно весьма похожи).
Будь я значительно богаче или немного ленивей – возможно, и я пошел бы по тому же пути, но покупать новый расширительный бак или гидроаккумулятор лишь потому, что старый всего-то стал травить воздух или слегка проржавел его фланец – это не мой метод ;))

В случае с гидроаккумулятором я попытался заварить свищ в фланце – а когда мои навыки электросварщика вместо наваривания на дырку капли металла прожгли фланец насквозь, я сгонял в ближайший кинельский магазин “Газтехника” и купил там подходящий “на глаз” фланец ;))

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе – разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))
Однако это меня ни грамма не расстроило – при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами – и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))

Аналогичным образом я поступил и с красным 35-литровым расширительным баком – фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.
Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.

Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку.
Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.
Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.
Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))
