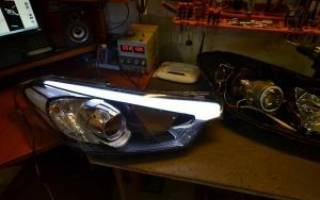

Установка ДХО в штатные фары своими руками. Важные правила

Некоторые люди интересуются, как производится установка ДХО в штатные фары своими руками. Ведь сейчас требуется постоянно ездить с включенным ближним светом (или дневным). При этом, далеко не все автомобили имеют штатные ходовые огни. Ездить с постоянно включенным ближним светом не очень хорошо. Помимо него включается подсветка номера, а также габаритные огни. Это приводит к повышенной нагрузке на генератор, и увеличению расхода топлива. Готовые решения стоят достаточно дорого, да и не для всех моделей имеется возможность приобрести дневные ходовые огни (ДХО) от производителя. Остается только придумывать, как сделать их самостоятельно.

Содержание

Правила

Установка ДХО в штатные фары своими руками, имеет некоторые особенности. В первую очередь, имеются свои юридические особенности этой доработки. Согласно техническим регламентам на автомобиль можно устанавливать только предназначенные для этой модели световые приборы. За самовольную установку не штатных световых приборов можно получить солидный штраф, а также конфискацию незаконно установленных приборов. Кроме ДХО, сюда относят подсветку днища, эквалайзер.

При желании, можно установить огни самостоятельно, но в сервис все же придется ехать. Там проверят работу приборов, и выпишут справку.

Установка ДХО

Установить такие приборы официально достаточно сложно. Поэтому, автолюбители стремятся обойти закон, и сделать их самостоятельно. Существует несколько способов вполне законно установить такие дополнительные фары на автомобиль. В первую очередь, это перевод противотуманных фар в режим ДХО. Для этого потребуется внести в электросхему автомобиля некоторые изменения. Если точнее, то нужно подключить новые фары к замку зажигания, чтобы включались они при повороте ключа зажигания.

Для этого, потребуется приобрести 2 реле, которые встраиваются в схему электропитания машины. Если этого не сделать, то при включении основного света будут гореть и ходовые огни. Такой вариант будет наиболее оптимален. Согласно ПДД в качестве дневного света можно использовать противотуманные фары. На всех современных автомобилях они либо присутствуют, либо подразумеваются. То есть, никаких изменений конструкции не происходит. И регистрировать в ГИБДД ничего не нужно.

Доработка противотуманок

Но, подключить противотуманные фары только половина дела. Как правило, штатные противотуманки не дают должного эффекта на дороге. Формально, их включение устранит повод для штрафа, а фактически, вашу заметность на дороге это не изменит. Поэтому, лучше немного модернизировать эти фары. Существует несколько способов для переделки противотуманок в ДХО.

Одним из самых простых способов является установка светодиодов вместо обычных противотуманных фонарей. В магазинах можно найти несколько различных ходовых фонарей, которые можно поставить в стандартные отверстия для ПТФ. При этом, вы получите хорошие фары, которые не только обеспечат высокую видимость вашего автомобиля, но не будут выходить за рамки правил дорожного движения. Также следует учесть, что светодиоды экономно расходуют электроэнергию, это снижает нагрузку на генератор.

Следующий вариант — это светодиодная лента. Она оборачивается вокруг фонаря, крепится с помощью двустороннего скотча. Подключение ленты производится, как описано выше. При таком способе у вас оказываются действующими и противотуманки, и дневные ходовые огни. Недостатком такой системы является возможность отклеивания самой ленты в процессе эксплуатации. Часто такая ситуация наблюдается зимой при серьезном морозе. Поэтому, рекомендуется регулярно проверять состояние крепежа ленты.

Также можно попробовать подключить штатные противотуманки через дополнительное реле. В таком случае, вы сможете контролировать яркость работы фар, при необходимости выбирая режим ПТФ или ДХО (более яркий свет). Реле подключается в провод, который запитывается на замок зажигания. Для удобства выбора режима в салоне устанавливается дополнительная кнопка, она должна иметь два положения:

• Большой накал;
• Малый накал.

В первом случае, фонарь будет работать как ходовой огонь, во втором, как противотуманка. В некоторых моделях имеются лампочки контроля включения стояночного тормоза. В таком случае, подключение ДХО можно произвести через него. Это позволит отключать огни во время остановок, путем поднятия рычага ручника.

Заключение. Практически все правила дорожного движения направлены на повышение безопасности движения. Использование дневных ходовых огней позволяет увеличить видимость автомобиля на дороге. Поэтому, установка ДХО в штатные фары своими руками, напрямую влияет на вашу безопасность. Чтобы избежать проблем на техосмотрах, а также с инспекторами на дороге, лучше всего просто доработать обычные противотуманки. Это позволит с минимальными затратами сделать дневные огни на авто.

Способы подключения дневных ходовых огней

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Как сделать дневные огни своими руками

Согласно новым Правилам дорожного движения, на движущемся автомобиле должны быть включены либо фары ближнего света, либо противотуманки, либо дневные ходовые огни (ДХО). Дневные огни — это хорошо, однако встречаются только на относительно новых машинах. Как быть тем, у кого их нет? Попробуем обойтись малой кровью — сделать ДХО своими руками без оформления переоборудования и покупки дорогих диодных источников света.

Но начнём мы с истории. Дневным ходовым огням не один десяток лет. С 1970 года начались исследования на тему повышения безопасности дорожного движения посредством включения света в дневное время суток, что выделяло автомобиль и делало более заметным. Уже в 1972 году в Финляндии было узаконено это правило. Следом подобное внедрили и две другие скандинавские страны, а к 2003-му свет обязаны были включать водители большей части европейских стран. На североамериканском континенте пользу от дневного света тоже нашли: в Канаде он стал обязателен с 1989 года, а в США — с 1990-го, правда, внедрялся постепенно, сначала был не обязательным, а рекомендуемым. В Казахстане включать свет днём начали заставлять сравнительно недавно, с 2007 года, но необходимо это было делать только за городом. Но с 7 января 2015 года с включённым светом водители ездить обязаны всегда, и в городе и на шоссе.

Как мы и говорили, польза от ДХО такова: автомобиль становится заметным вне зависимости от времени суток или погоды. Опытные водители знают, когда это особенно актуально, к примеру когда смотришь на дорогу против солнца и встречные машины плохо видно. Также свет фар помогает опознать машину ещё за километр, что даёт возможность принять решение, допустим, для обгона на узкой дороге. Польза есть, и мы в редакции это подтверждаем, учитывая и собственный опыт.

Сегодня почти все автопроизводители комплектуют свои модели дневными огнями, чаще светодиодными. Они включаются автоматически поворотом ключа зажигания, не нагружают бортовую сеть, гаснут при включении ближнего света и при выключении двигателя. Это классно. Как быть тем, у кого огни не предусмотрены? Жечь фары или противотуманки. И тут есть о чём призадуматься, ведь их можно попросту забыть включить. Также к минусам стоит отнести, что днём вхолостую параллельно горят задние фонари, освещение номерного знака, подсветка панели приборов, а это сокращает их ресурс.

На увеличение расхода топлива это тоже чуть-чуть влияет, как-никак, а нагрузка на генератор идёт. У некоторых автомобилей вдобавок не гаснет свет при выключении мотора, и, забыв про это, можно с лёгкостью разрядить аккумулятор. Вот в таких случаях есть смысл установить ДХО самостоятельно.

Для начала теория

Прежде чем бежать на авторынок и приступать к работе, нужно открыть Технический регламент Таможенного союза. Итак, как должны работать ДХО согласно ему? Пункт 3.15. на этот вопрос отвечает:

«Дневные ходовые огни, если таковые установлены, должны включаться автоматически, когда выключатель зажигания находится в таком положении, которое не исключает возможность работы двигателя, однако они могут оставаться выключенными при нахождении рычага автоматической коробки передач в положении „Стоянка“, или приведённой в действие стояночной тормозной системе, или до начала движения транспортного средства после каждого запуска двигателя вручную. Дневные ходовые огни должны выключаться автоматически при включении фар, в том числе передних противотуманных фар, за исключением тех случаев, когда мигание фар применяется для подачи кратковременных предупреждающих световых сигналов».

Пункты Правила ЕЭК ООН № 48, в свою очередь, помогут при выборе места для источников света, для удобства мы свели всё в одну наглядную картинку.

6.19.4 Размещение.

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удалённая от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1 300 мм.

6.19.4.2 По высоте — на расстоянии от 250 до 1 500 мм над уровнем грунта.

6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.

В принципе это основные требования, которые нужно помнить и соблюдать при установке ДХО на свой автомобиль.

Теперь кратко о самих огнях и возможных ошибках

Самый простой способ — купить китайские светодиодные ленты или универсальные световые блоки и приклеить/установить там, где они поместятся. Ну, к примеру, если лента, то намотать вокруг штатной оптики, если в виде фары, то врезать в облицовку радиатора, бампер и т. д. Установить это легко, однако так делать нельзя. Почему? Самостоятельная установка ДХО — переоборудование со всеми вытекающими отсюда последствиями. Всё необходимо узаконивать. Как нам сообщили в КАП МВД РК, сертификации установка огней не требует, но поставить отметку в техпаспорт всё-таки придётся. Порядок действий будет следующий:

— прибыть в управление технадзора УАП;

— подать заявление на осуществление переоборудования;

— произвести установку световых приборов на специализированной СТО;

— получить справку СТО (акт, заключение) о проведении работ;

— прибыть в управление технадзора УАП для осмотра и получить разрешение на внесение отметки в СРТС (техпаспорт);

— направиться в РЭП по месту жительства или спецЦОН для замены СРТС.

Скажем так, от установки до законной эксплуатации ДХО путь неблизкий. И многое будет зависеть даже просто от удачи.

Выход есть!

Но мы не опустили руки, глядя на всё вышеописанное, и придумали вот что. Установка ДХО — это необязательно красивые светодиодные фарки. Это может быть любой законный источник света. Что такое законный? Это те фары, которые установлены на заводе-изготовителе автомобиля или же установлены владельцем машины самостоятельно, но с допусками, предусмотренными конструкцией. Например, противотуманные фары (ПТФ). Они есть практически на всех автомобилях, а их установка владельцами не требует разрешения на переоборудование. И что самое главное, ПТФ, согласно ПДД, можно использовать в качестве дневного света. Другими словами, дело осталось за малым — сделать так, чтобы обычные противотуманки включались автоматически и сами выключались, когда включён ближний свет или двигатель заглушён. Но при этом мы сохраним функцию противотуманного света, получив эффект два в одном.

Для установки ДХО мы взяли редакционную «Ниву». В автомагазине прикупили необходимые компоненты, а именно: два реле (одно пятиконтактное, другое четырёхконтактное), электропроводку, блок для предохранителя на 25 А и изоленту, — уложившись в сумму 2 000 тенге. Поискали в гараже немного инструмента и принялись за работу. Противотуманки на нашей машине были установлены прямиком на бампере ещё при покупке. Разве что позже их поменяли на другие.

Инсталляция

Теперь перейдём к технической части процесса. Пятиконтактное и четырёхконтактное реле от моделей ВАЗ (кстати, это реле подойдёт практически к любому автомобилю) следует подключить так:

Реле 1

— контакт 85 — на массу

— контакт 86 — «+» от габаритов или ближнего света

— контакт 30 — «+» от реле 2 на контакт 87

— контакт 87а — «+» на противотуманные фары, не отключая при этом заводское подключение ПТФ

Реле 2

— контакт 86 — «+» от генератора или от замка зажигания

— контакт 85 — масса

— контакт 30 — «+» к АКБ

— контакт 87— «+» на реле 1 на контакт 30

При этом стоит учесть, что если контакт 86 реле 2 подсоединить к генератору, то огни будут загораться после запуска двигателя, а если к замку зажигания, то — при включении зажигания. Подходят оба, какой вариант лучше — решать вам.

Далее по этой схеме подключаем реле, устанавливаем там, где оно не мешает. При этом не забываем в цепь на контакт 30 поставить предохранитель. Собственно вот и всё! Установка закончена.

Теперь на нашей «Ниве» при включении зажигания загораются дневные огни, которые гаснут при включении габаритных. Лекарство от забывчивости есть, причём без нарушения закона. На случай же необходимости противотуманного света предусмотрена отдельная клавиша на панели приборов.

Кстати, точно так же можно сделать и со штатным головным светом. Вместо противотуманок контакт 87а кинуть на ближний свет фар, тогда они будут работать так же, как ДХО. И это тоже не будет запрещено законом.

С точки зрения ПДД

Пункт 19.6. гласит: «Противотуманные фары включаются при включённых габаритных огнях независимо от включённых фар дальнего и (или) ближнего света».

Для начала необходимо понять, что такое противотуманная фара вообще. Это дополнительный источник света, дающий плоский и широкий горизонтальный луч, который стелется непосредственно над дорогой. Любое отклонение от этого (допустим, светит направленным лучом) превращает ПТФ в фару дополнительного света, которая, кстати, и установлена на данной «Ниве». Ставить дополнительные фары на «Ниву» разрешено заводом-изготовителем.

labavto.com

ДХО являются обязательным компонентом оптики в любом современном автомобиле, позволяющие обозначить транспортное средство на дороге. Многие водители сегодня решают установить дневные ходовые огни в штатные фары, именно этой теме посвящена статья. Как это сделать своими руками и что необходимо учесть — читайте далее.

Правовые нормы в России и Украине

Сделать самодельные ДХО своими руками с драйвером в корпусе из оргстекла — не проблема. Но если вы решили установить ДХО-30 в авто, что означает 30 мощности освещения от дальнего света, то в первую очередь нужно разобраться, что об этом говорит законодательство. В соответствии с законами РФ, этот тип оптики должен быть включен всегда — соответствующее правило было введено в 2011 году.

В данном случае имеются ввиду не только фонари дальнего или ближнего света, но и противотуманки. Если вы решили сделать дневные ходовые огни своими руками, то необходимо учитывать, что они могут быть и независимыми, главное, чтобы подключались в соответствии с ПДД.

Требования по установке ДХО

В правилах дорожного движения Украины отмечается, что ДХО в штатные фары представляют собой осветительные устройства. Установка самодельных или заводских фар должна осуществляться в соответствии с определенными правилами. В том случае, если эти правила не будут соблюдены, это может стать причиной серьезного разговора с представителями полиции вплоть до штрафов.

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

• противотуманными фонарями либо же просто подготовьте корпус от них;
• алюминиевыми пластинами;
• диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

1. Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
2. Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
3. Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
4. Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
5. В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
6. Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
7. Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Схема установки ДХО своими руками

Основным требованием подключения схемы дневных ходовых огней с драйвером является их автоматическая активация с включением зажигания авто. В идеале включение фонарей в соответствии со схемой должно осуществляться без применения дополнительных элементов включения. Чтобы сделать такую схему, фары необходимо соединить с блоком, который обеспечивает подачу напряжения к всей оптике. Одной из наиболее распространенных схем подключения является монтаж ДХО, когда оптика будет включаться с основными фонарями.

Схема подключения дневных огней

Самостоятельное подключение ДХО

Итак, как подключить оптику к авто по схеме:

1. Для начала схему противотуманных фонарей необходимо переделать на автоматическую, чтобы оптика в авто включалась с зажиганием. Для этого можно применяются тиристоры, в которых уровень тока должен составить 0.3 А. Уровень сопротивления при этом должен составлять 10 кОм, а уровень мощности резисторов — 0.25 вольт.
2. Вам необходимо отсоединить нулевой разъем от обмотки реле. Если ваше авто оснащено электрическими стеклоподъемниками, этот разъем отвечает именно за их работу. Снятый контакт необходимо надежно заизолировать.
3. После этих действий необходимо подсоединить контакт от активации противотуманных фонарей к реле дневных огней. Полученную схему необходимо вмонтировать к реле, установленному в блоке.
4. В том случае, если эту схему вы собрали верно и без ошибок, то фонари автоматически включатся, когда вы активируете зажигание. Это более удобно, ведь теперь вам не придется самому включать и отключать ДХО.

Видео «Как осуществляется процесс подключения дневных ходовых огней?»

Пошаговая инструкция по монтажу приведена на видео ниже (автор видео — Кайрат Абилхасов).
