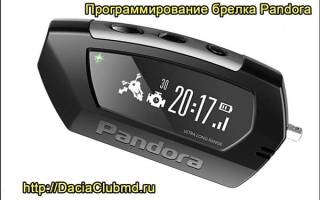

Настройка брелка Пандора

Программирование пульта дистанционного управления противоугонной системой нужно при его поломке, отсутствия запасных пейджеров. Часто возникает вопрос – как прописать брелок Пандора, имеющий ЖК – экран. Это не сложный процесс, но если вы в чём-то сомневаетесь, тогда лучше обратиться к специалистам.

Инструкция по программированию брелка с обратной связью

Охранная система Пандора с двухсторонней связью представлена моделями: DX-90 B, DX-70, 40, 50B, 90L. Настройка пульта не займёт у вас много времени. Для того чтобы перепрограммировать брелок пошагово выполняйте инструкцию.

1. Войдите в меню программирования, использую кнопку «Валет». Для этого снимите автомобиль с охраны и выключите зажигание. Войдите на первый уровень привязки, единожды нажав на «Valet». Прозвучит короткий сигнал сирены, один раз вспыхнет красный индикатор на коммутаторе.
2. Нажмите и удерживайте одну секунду вместе три клавиши пейджера (на пульте с ЖК-дисплеем до короткого звукового сигнала, на коммуникаторе без экрана – до потухания светодиодного индикатора).
3. Отпустите кнопки. Если все действия были совершены правильно, то брелок с дисплеем издаст два коротких звуковых сигнала, прозвучит один писк сирены блока управления.
4. Таким же образом пропишите оставшиеся пульты. Это надо сделать не позднее двадцати секунд.
5. Для выхода из режима записи однократно нажмите «Валет». Индикатор загорится красным, а затем зелёным цветами. Включите и выключите зажигание автомобиля.

Как привязать пульт Pandora с автозапуском

Производители противоугонной системы Пандора предлагают автолюбителям модели с функцией автозапуска: DX-90 BT, DXL 3970 Pro, 3950, 3940, 3500i, 3210i, DX-91, 50S, 5000 NEW, DX-50L+, 50 L, LX 3257. Как зарегистрировать пульт дистанционного управления в памяти блока сигнализации мы рассмотрим ниже.

1. Переведите систему в режим программирования. Для этого клавишей «Валет» наберите ПИН-код. Все действия выполняйте при выключенном зажигании. Контролируйте ввод данных при помощи светодиода.
2. Нажатием на кнопку «Valet» введите первую цифру секретного кода. Количество кликов — перовое значение сервисного пароля. Каждое нажатие подтверждается оранжевым свечением светодиода. Красный цвет индикатора сигнализирует о правильности ввода ПИНа и возможности внесения данных второго значения.
3. Аналогично введите оставшиеся числа секретного кода.
4. После записи последней цифры светодиод загорится красным, а потом зелёным цветом. Система перейдёт в режим программирования.

Для того чтобы активировать брелок, следуйте инструкции.

1. Одновременно зажмите и удерживайте три клавиши на пейджере: «Открытый замок», «Закрытый замок» и F. Прозвучит короткий сигнал сирены.
2. Отпустите клавиши.
3. Если вы все действия выполнили правильно, то коммутатор пропищит два раза, сирена сигнализации издаст один ЧИРП.
4. Таким же методом пропишите остальные пульты.
5. Выйдете из меню программирования, включив зажигание.

Установка нового брелка на Пандору с функцией GSM

Модели противоугонной системы Пандора DXL 4910, 4300, 5000 Pro V2, 4400, 4910L, 3945 Про, 5000 S, 3910 Pro, 4970, DXL 4950, DX 5200 относятся к устройствам премиум-класса с расширенными сервисными функциями. Управление охранной системой может осуществляться с телефона. Скачайте бесплатное приложение для вашего устройства в магазине, используя регистрационные данные.

Запись пультов производится последовательно по следующему алгоритму.

1. Войдите в режим программирования, используя «Валет».
2. Нажмите одновременно три клавиши пейджера удерживайте их одну секунду, пока не прозвучит писк.
3. Отпустите кнопки.
4. При правильных действиях брелок с экраном выдаст два коротких звуковых сигнала. Сирена блока управления прозвучит один раз.
5. Пропишите оставшиеся коммуникаторы.

Замена брелка сигнализации для мотоциклов

Каждый владелец мотоцикла хочет обезопасить его от угонщиков. Поэтому мотосигнализация является неотъемлемой частью «железного коня». В линейке сигнализации Пандора есть марки, специально разработанные для мотоциклов: Pandora Moto, Smart Moto, DXL 4200 Moto, 4400 moto. Далее, рассмотрим, как перепрописать брелок такой противоугонной системы.

1. Нажмите кнопку «Валет» четыре раза. Между нажатиями должно пройти некоторое время, за которое вы должны увидеть вспышки светодиода красного цвета. Он расположен рядом с клавишей. После проделанных действий светодиод должен моргать красным и зелёным цветами.
2. Нажмите «Валет» ещё раз, прозвучит сигнал сирены.
3. Кликните клавишу на первом пульте. Последует красная вспышка светодиода на брелоке. Сирена издаст один сигнал.
4. Таким же образом внесите в память блока управления следующий брелок.
5. Кликните кнопку «Валет». Включите и отключите зажигание.

Добавление дополнительного пульта для бюджетных моделей

Помимо дорогих моделей сигнализация Пандора представлена и бюджетными: LX 3030, 3297, 3410, 3055, DX-30, 500, брелки R387, D-078, 077, 074, 073, 468, 020, 010, 030, 463, DXL-705, 707. Вам пришлось поменять испорченный пульт охранной системы на новый. Как его перепрошить мы рассмотрим ниже.

1. Проверьте пейджер. Зажмите кнопку «Открытый замок» на некоторое время. На дисплее появится значок антенны, коммутатор включён.
2. Выключите зажигание.
3. Кнопкой Valet введите значения Pin. Количество нажатий соответствует первому числу сервисного пароля. Светодиод станет красным.
4. Наберите остальные цифры кода. Если вы все операции сделали верно, тогда светодиод мигнёт красно-зелёным цветом.
5. Кликните «Валет» ещё раз. Прозвучит ЧИРП.
6. Зажмите три кнопки пульта одновременно до сигнала. Сирена издаст один писк.
7. Также запишите в памяти системы другие брелки.
8. Нажмите «Валет», включите и выключите зажигание.
9. Проверьте работоспособность коммуникаторов.

Прошивка и перезагрузка Pandora 2000, 1870, 2100, 3000, 2500, 3300

Часто происходит сброс работы пульта дистанционного управления противоугонной системой. Нужно заново запрограммировать брелок. Запись кода дистанционного устройства в памяти блока управления проведите, согласно следующим пунктам.

1. Активируйте пейджер нажатием клавиши «Открытый замок». На экране должен появиться символ антенны.
2. Выключите зажигание.
3. Используя «Валет», введите значение сервисного кода. Количество нажатий должно соответствовать первой цифре пароля. Светодиод загорится красным.
4. Внесите оставшиеся значения секретного кода. Светодиод загорится алым и зелёным цветом.
5. Нажмите кнопку «Валет» ещё раз. Последует одиночный ЧИРП.
6. Одновременно зажмите три клавиши пульта. Прозвучит сигнал на брелоке, сирена сработает один раз.
7. Внесите в память блока управления оставшиеся коммутаторы.
8. Кликните по кнопке «Валет», активируйте и выключите зажигание.

Как настроить время на брелке Pandora

Выставить показания часов на пульте охранной системы несложно, необязательно обращаться за помощью. Давайте подробнее рассмотрим, как установить часы на брелоке. Инструкция универсальна и подходит для моделей Пандора 1870i, 3700, 3110, 3500, 3100, 3210, 3900, 5100 new, 1000.

1. Включите устройство. Нажмите и удерживайте в течение трёх секунд кнопку Ф.
2. Для входа в режим настройки часов коротко нажимайте клавишу F. Что означает значок часов, мигающий в правом верхнем углу дисплея? Это значит, вы вошли в меню установки времени.
3. Клавиша «Открытый замок» изменяет показания часов, «Закрытый замок» — значение минут.
4. Для выхода удерживайте кнопку F одну секунду.

Видео замены коммутатора

Pandora DX-50 S

• Способ управления :
  Брелок с ЖК дисплеем Штатные кнопки в салоне Штатный ключ от автомобиля (Slave)
• Автозапуск – Есть
• GSM – Нет

• GPS и ГЛОНАСС – Нет
• CAN интерфейс – Есть
• Брелок с ЖК дисплем – Есть (брелок D-079 для DX-50 S)

Все характеристики

Реализация функции автоматического и дистанционного запуска двигателя от 2000 руб.

Охранная система Pandora DX-50 S оснащена полноценным интерфейсом 2CAN+LIN и новым брелоком с ЖК-дисплеем, работающим на частоте 868 МГц.

В сигнализации присутствует функция автозапуска — с брелока двигатель можно запустить дистанционно или задать условия, на которых он запустится автоматически: напряжение аккумулятора, температура, точное время и т.д. Работа с сервисом Pandora CLONE и встроенные интерфейсы IMMO/KEY позволяют Pandora DX-50 S реализовывать автозапуск без использования штатных ключей и дубликатов — обход штатного иммобилайзера осуществляется программно, сохраняя все штатные ключи на руках у владельца и позволяя ему сэкономить значительную сумму. Полный список автомобилей, для которых поддерживается Pandora CLONE, доступен на нашем сайте.

Для турбированных двигателей в сигнализации предусмотрен турботаймер и поддержка зажигания. Pandora DX-50 S оснащена датчиком удара, наклона и движения, что позволяет ей реагировать на любые несанкционированные воздействия на автомобиль, включая попытку кражи колес и эвакуацию. Уведомления о срабатывании датчиков приходят на ЖК-брелок. Система стабильно работает при температурах до −55 градусов, что делает ее отличным вариантом для эксплуатации во всех регионах России.

Разработчики регулярно выпускают обновление программного обеспечения для сигнализации, в котором добавляется поддержка новых автомобилей, а уже поддерживаемые авто получают новые функции. Для обновления прошивки достаточно подключить базовый блок системы к компьютеру по USB и использовать программу Pandora Alarm Studio.

Комплектация:

• Основной блок DX50S – 1 шт.
• Брелок LCD DXL079 black карабин шелкография силикон – 1 шт.
• ЗИП крепежа DX – 1 шт.
• Кнопка BS2 – 1 шт.
• Кабель DX90 v2 IMMO – 1 шт.
• Релейный модуль автозапуска RMD-5M – 1 шт.
• Кабель аналогового термодатчика L3000 – 1 шт.
• Кабель ключа TM DeLuxe – 1 шт.
• Основной кабель X1000 – 1 шт.
• Печатная продукция
• Упаковка

Технические храктеристикии и параметры Pandora DX-50 S

• Способ управления :
  Брелок с ЖК дисплеем Штатные кнопки в салоне Штатный ключ от автомобиля (Slave)
• Автозапуск – Есть
• GSM – Нет
• GPS и ГЛОНАСС – Нет
• CAN интерфейс – Есть
• Брелок с ЖК дисплем – Есть (брелок D-079 для DX-50 S)
• Управление через веб-сайт и приложения для Andro > – Есть

Программы и инструкции для Pandora DX-50 S

Инструкция по эксплуатации.pdf Схема подключения.pdf Схема подключения RMD-5M.pdf Таблица статусов и команд от 28.05.2018.pdf Прошивка (файл pld), версия 2.59 от 24.09.2018.zip Pandora Alarm Studio Pandora DXL Loader

Вопросы и ответы по Pandora DX-50 S

В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.

Часто задаваемые вопросы и полезные статьи:

• Что будет с гарантией на мой автомобиль?
• Зачем разбирать штатный ключ для подключения автозапуска?
• Будет ли бесключевой обход средствами Pandora, Pandora CLONE?
• Сколько денег уходит в месяц на GSM-связь с сигнализацией?
• В чем отличие между различными охранными системами Pandora?

Установка автосигнализации Pandora DX50 на Honda CR-V 2008, АКПП, ключ и обход штатного иммо Пандорой

Демонтаж пластиковых панелей для установки и подключения автосигнализации на Honda CR-V

Подключение сигнализации

Пандора ДХ-50 по can видит концевики дверей, багажника, капота (если есть штатный концевик, иначе ставим свой и подключаемся по аналогу), зажигание (всегда по аналогу делаю), заведённый двигатель, педаль тормоза, паркинг. Управляет ближним светом вместо аварийки (поэтому лучше подключиться к поворотам по аналогу), отпирает заднее стекло. Возможно запрограммировать управление штатной охранной системой и организовать работу сигналки в Slave режиме.

Подключение блокировки работы двигателя, массы, управление центральным замком и поворотами производится рядом с BCM.

Расположение BCM в Honda CR-V

Возможное место для подключения массы системы

Бензонасос – зелёный

Центральный замок: синий (запирание) и серый (отпирание)

Повороты (+) – оранжевый и коричневый

Подключение к силовым проводам для осуществления автозапуска можно выполнить на блоке BCM или на замке зажигания.

+12 – белый
AСС – красный (можно не подключать)
зажигание – синий
зажигание 2 – оранжевый
стартер – жёлтый

Провода для автозапуска в разъёмах BCM

Провода для автозапуска в разъёме замка зажигания

Подключение к шине can производим в семиконтактном разъёме под рулевым кожухом. Там же подключаемся и к шине LIN для обхода штатного иммобилайзера на время автоматического и дистанционного запуска.

Провода для осуществления автозапуска и обхода иммобилайзера в разъёмах замка зажигания

CAN-H – розовый, CAN-L – не подключаем, LIN (DATA) – зелёный

Провод от блока управления Pandora LIN OUT (белый провод разъёма Х1) должен быть подключен к проводу DATA.

В настройках AlarmStudio пункту “2.3.4 Использовать LIN для реализации бесключевого обхода автомобиля” ставим значение “Honda“.

Аларм Студио – Использовать LIN для реализации бесключевого обхода автомобиля Honda

Программирование Pandora DX 50

Не забываем запрограммировать систему для корректной работы авто- и дистанционного запуска.

Запись холостых оборотов

Холостые обороты прописываются на уровне 1-3 программации.

После выхода на этот уровень необходимо включить зажигание и завести двигатель (он должен быть прогрет, холостые обороты должны соответствовать норме холостых оборотов для прогретого двигателя). Дождаться устойчивых холостых оборотов. Затем один раз нажать кнопку «VALET». Успешная запись оборотов будет подтверждена 1 звуковым сигналом сирены, в случае неудачной записи прозвучат 5 звуковых сигналов сирены. После записи зажигание следует выключить.

На этом уровне можно многократно стартовать и останавливать двигатель, выход из режима произойдет только после нажатия «VALET».

Программирование бесключевого обхода штатного иммобилайзера

Программирование обхода иммобилайзера выполняется на уровне 1-21.

При переходе на уровень светодиод загорится зеленым цветом. После запуска двигателя, если все правильно подключено, светодиод начнет мерцать зеленым цветом, а сирена с базового блока выдаст короткий звуковой сигнал.

Для завершения процедуры с сохранением данных необходимо нажать кнопку VALET.
