Пропал холостой ход на ваз 2110 инжектор

Основные признаки неисправности датчика холостого хода на ВАЗ-2110 (+алгоритм проверки датчика)

Любой инжекторный двигатель очень чувствителен к работоспособности электроники и датчиков. Достаточно выйти из строя самому, казалось бы, малозначимому компоненту, как режим работы двигателя нарушается, мощность падает, а расход топлива растёт. Одним из таких элементов на двигателях ВАЗ-2110 есть датчик холостого хода. Как проверить, заменить, выбрать его, разберёмся сегодня вместе.

Датчик холостого хода на ВАЗ-2110

Регулятор холостого хода.

Для начала определимся с каталожным номером и ценой узла. С конвейера на автомобили с 1,5 и 1,6-литровыми инжекторными моторами устанавливали датчик холостого хода с оригинальным каталожным номером 2112-1148300 . Его цена на 2018 год — порядка 500-550 рублей в зависимости от жадности продавца.

К слову, точно такой же регулятор устанавливается и на все Приоры и Калины, на Таврию, Нанос и Сенс.

Осторожно, не перепутайте датчик, необходимый нам снизу.

Как работает и как не работает?

Датчик, или регулятор холостого хода, предназначен для дозированной подачи воздуха во впускной коллектор в то время, когда дроссельная заслонка закрыта.

Датчик холостого хода в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик на дроссельном узле.

Попросту, регулятор-датчик холостого хода — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности датчика

А не работает он в тех случаях, когда:

двигатель не держит холостые, обороты плавают;
мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Проверяем датчик своими руками

Датчик расположен в корпусе дросселя и чтобы его снять для проверки, необходимо всего лишь открутить два винта.

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике

Напряжение в норме.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

Откручиваем датчик и вынимаем его из корпуса дросселя.
Подключаем контактную колодку к датчику.

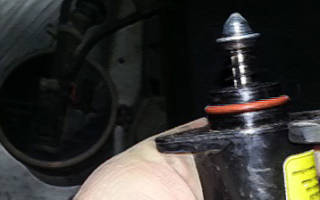

Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Регулятор холостого хода ВАЗ-2110

На ВАЗ-2110, оснащенных двигателями с инжекторной системой питания, поддержка оборотов коленчатого вала силовой установки на холостом ходу осуществляется регулятором ХХ (РХХ)

В задачу этого элемента входит стабилизация и удержание на заданном уровне оборотов коленвала при разных условиях – резком отпускании педали газа, создании значительной нагрузки на бортовую сеть (при включении отопителя, фар и пр.).
Неисправность регулятора холостого хода ВАЗ-2110 на работоспособность двигателя не влияет, но отсутствие холостого хода доставляет ряд неудобств при эксплуатации авто.

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку.
Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Признаки неисправности

Регулятор холостого хода ВАЗ-2110 – конструктивно простой механизм, состоящий из шагового электромоторчика и подпружиненной иглы, смещение которой и приводит к изменению сечения канала.
Но несмотря на простоту конструкции, ломается эта деталь нередко. Симптомы поломки регулятора ХХ:

Нестабильные «плавающие» обороты коленвала при режиме работы «холостой ход»;
Несоответствие оборотов нормальному показателю (800-850 об/мин);
Самопроизвольная остановка силовой установки при отпускании педали газа;
Отсутствие повышенных оборотов при пуске «холодного» мотора (режим «прогрева»);
Просадка оборотов после создания нагрузки на бортовую сеть;

Примечательно, что такие симптомы «дает» также неисправность датчика положения заслонки (ДПДЗ). Но распознать, какой из датчиков неисправен, несложно.

Регулятор ХХ является исполнительным устройством, и «обратной связи» у него с ЭБУ нет. Поэтому под самодиагностику этот датчик не попадает. В результате, поломка регулятора проявляется только двигателем. Что касается ДПДЗ, то этот элемент проверяется системой, и в случае его неисправности будет загораться «Check engine».

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

Обесточить бортовую сеть (снять клемму с АКБ).
Найти регулятор (установлен на дроссельном узле).
Отсоединить проводку (предварительно воздействовав на фиксатор).
Выкрутить два винта крепления;
Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

Снимаем датчик с авто.
Подсоединяем обратно к нему колодку с проводами.
Запитываем бортовую сеть (подключаем АКБ).
Держа регулятор в руке, прикладываем к нему палец.
Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА).
При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета. Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Видео: Обзор регуляторов холостого хода ВАЗ

ВАЗ 2110 глохнет на ходу, инжектор 8 клапанов, возможные причины и способы устранения

ТО ДЕЛАТЬ, ЕСЛИ НА ХОДУ ГЛОХНЕТ ВАЗ-2110

ВАЗ-2110 глохнет на ходу без видимых причин. Проблема одна, а причин может быть великое множество. Причем если подача горючего осуществляется через карбюратор, то это свой «джентльменский» набор причин, а если инжекторная подача, то принципиально другой.

ДЕЛЬНЫЕ СОВЕТЫ

Сначала остановимся на причинах общих для карбюраторной и инжекторной подачи топлива. То есть причины, от них не зависящие. Каждый, кто сам искал причины неполадок, знает, что делается это методом исключения. А закон подлости срабатывает неизменно, и причина бывает, как правило, в последнем проверяемом узле. Поэтому обратимся к статистике и по ее подсказке начнем осуществлять метод тыка.

Практика жизни показывает, что чаще всего причина в бензонасосе. Прокачайте бензонасос и, если заведется и побежит, то причина в нем. Нужно менять.
Поменять свечи. Очень распространенная причина того, что мотор глохнет. С заменой свечей справится даже новичок, так что лучше эту причину устранить сразу.
Если машина работает на инжекторе 16 клапанов и глохнет, то нужно поменять кислородный датчик, возможно, что его неплотно подключили к разъему, находящемуся на корпусе воздушного фильтра. Подключить следует правильно, если и это не помогает, то стоит прочистить форсунки, так как бензин сейчас с примесями, и форсунки забиваются.
Причиной того, что глохнет двигатель на ходу, может стать датчик холостого хода (ДХХ), или точнее – регулятор холостого хода (РХХ). Кстати, при проблемах с РХХ двигатель глохнет и на холостом ходу. Так вот, следует снять его и для начала банально почистить. Не забудьте почистить и посадочное отверстие на дроссельном узле, куда входит игла датчика. После чистки надо проверить его исправность. Для этого при включенном зажигании поднести к снятому датчику колодку с питанием, если конусная игла выдвинется, то с датчиком все в порядке, а нет, то датчик надо менять.
Если двигатель оснащен карбюратором, то причина может быть в следующем – в верхней части карбюратора установлен электромагнитный клапан топливного жиклера холостого хода. Его надо снять и посмотреть на просвет, если он забит, то почистить. Очень часто именно это становится причиной того, что машина глохнет.
Причина может быть и в самом карбюраторе – запорная игла подачи топлива поплавковой камеры порой заедает, не давая нужного количества топлива. А может быть так, что она не закрывается и это приводит к переливу топлива. И в том, и в другом случае машина безнадежно глохнет.
Причина того, что машина заглохла на ходу, может быть в износе роликов или ремне ГРМ. И в том, и в другом случае нужно обратиться к специалисту. Узел это серьезный. Давать заочные советы по поводу ремонта этого узла по меньшей мере безответственно.
Когда заводишь машину на горячую, мотор глохнет. Возможно, нужно поменять датчик коленвала. Не исключено, что сгорел катализатор, и образовалась пробка в выхлопной системе.

Список предполагаемых причин можно продолжать до бесконечности и не найти причину, почему ВАЗ-2110 глохнет на ходу, вне зависимости от того, инжектор подает топливо или карбюратор. Но это не повод опускать руки. Дорогу осилит идущий, или едущий, надо только устранить неполадки в машине. Можно точно сказать, что вам не поможет запустить двигатель – это пинание ни в чем не повинных колес и поминание мамы автомобиля недобрым словом. Помните, мамы у него нет, он наполовину сирота. Отнеситесь к этому с пониманием.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На автомобиле ВАЗ 21103 плавают обороты: что делать?

Очень часто на станции диагностики можно слышать, что у машины ВАЗ 21103 плавают обороты. Это явление имеет множество разных причин. Стабильная работа двигателя автомобиля во многом зависит от всех приборов, которые в нем установлены.

Причины неполадки

При нормальной работе двигателя автомобиль легко заводится и прогревается. Стрелка тахометра показывает 2 000 оборотов и по мере прогрева опускается до 900 оборотов. Так бывает не всегда. Двигатель заведен, начинает прогреваться, но становится заметным, как начинают плавать обороты ВАЗ. Причем от водителя абсолютно ничего не зависит. Двигатель работает сам по себе.

Обороты могут колебаться в самых разных пределах. Минимально падение оборотов приближается к 500, а максимально достигает 1 500 оборотов. Обычно через 5 минут двигатель начинает работать стабильно, проблема исчезает. Однако она периодически напоминает о себе. С плавающими оборотами нужно бороться. Для начала нужно установить причину, почему ВАЗ 2110 не набирает обороты. Возможные причины.

Не работает датчик ДМРВ, измеряющий расход воздуха.
Вышел из строя РХХ, отвечающий за стабильность холостого хода.
Сгорел датчик скорости. Возможно, прогорела проводка.
Неполадки в датчике, следящем за положением коленвала, ДПКВ. Обычно он редко выходит из строя, чаще причина кроется в проводке и подключении.
Засорился дроссельный узел.
Пробило высоковольтные провода.
Плохо работает модуль зажигания.
Плохая искра на свечах зажигания.
Не работает электромагнитный клапан.

Чтобы проверить электромагнитный клапан, нужно при включенном зажигании подвести питание к его контакту. После прикосновения должен произойти сильный щелчок. Если щелчка не было, необходимо соединить контакт напрямую с «плюсом» аккумулятора. Если опять щелчка не было, значит, клапан вышел из строя и требует замены. Бывает, что щелчок хорошо слышен, но обороты продолжают плавать.

Скорее всего, засорился жиклер клапана. Причиной плавающих оборотов может стать загрязненный воздушный фильтр. Помимо того, на обороты также влияют система зажигания и отсутствие подсоса воздуха. А если ВАЗ 2110 — инжектор? Современные автомобили, у которых вместо карбюратора стоит инжектор, где подача топлива регулируется специальным датчиком, появление плавающих оборотов чаще всего связано с выходом из строя одного из датчиков.

Что получается? Электронный блок управления пытается считать информацию и не получает ее. Почему так происходит? Электронное управление должно постоянно получать информацию о работе двигателя, однако этого не случается, как результат — нестабильные, плавающие обороты.

А если сломался электронный блок управления? Довольно часто именно этот «мозговой центр» становится основной причиной падения оборотов. Когда выходит из строя один из датчиков, регулирующих нормальную работу двигателя, или происходит попадание постороннего воздуха, система не получает от бортового компьютера точной команды. Вот и появляются плавающие обороты.

Самостоятельно найти неполадку и исправить ее невозможно. Нужна точная диагностика, которую выполняют в сервисном центре на специальном стенде.

Датчики, влияющие на работу двигателя (возможные неисправности)

Конечно, если компьютер подает неадекватные команды, это еще не говорит о том, что он сломался. Причиной могут стать датчики, задействованные в системе:

РХХ, регулирующий холостой ход;
ДМРВ, следящий за расходом воздуха;
EGR.

Выход из строя одного из этих приборов может повлечь за собой появление плавающих оборотов. Когда датчики проверены и их работа не вызывает нареканий, необходимо проверить свечи зажигания, осмотреть воздушный фильтр. Порой причиной появления плавающих оборотов становится проводка датчика, окисление контактов.

Среди всех работ этот датчик проверяется самым первым. Он крепится к корпусу дросселя рядом с датчиком, регулирующим работу дроссельной заслонки. Крепление состоит из двух винтов. Для проверки работоспособности датчика, необходимо иметь мультиметр. Выключается зажигание и снимается фишка с проводом.

Мультиметром измеряется величина сопротивления, которая имеется между контактами датчика. Когда все нормально, сопротивление покажет 50 Ом. При показаниях, не соответствующих стандартным, можно сделать вывод, что регулятор сломался. Ремонту он не подлежит, вместо него нужно установить новый датчик.

Этот датчик, отвечающий за равномерную подачу воздуха, располагается на теле воздушного фильтра. Он показывает, сколько двигатель всасывает воздуха за один час. Измерение ведется в кг. Надо сказать, что прибор очень надежен. Его главным врагом является влага, которая может всасываться совместно с воздухом. В результате происходит сбой в работе датчика. Он начинает показывать завышенные примерно на 15% значения малых оборотов.

В результате двигатель начинает неустойчиво работать на холостых оборотах, когда автомобиль останавливается после высокоскоростного режима. После этого транспортное средство сложно завести. Увеличивается расход топлива. На холостом ходу расход воздуха должен быть равен 8-10 кг/час. Когда обороты достигают 3000, расход воздуха должен быть в пределах 28-32 кг / час.

Чтобы проверить ДМРВ, нужен мультиметр. В этом случае необходимо измерить величину между двух разъемов датчика. К одному подходит зеленый провод, к другому — желтый. Двигатель при проверке должен быть заглушен, зажигание включено. Показания мультиметра должны соответствовать диапазону 0.999-1.02 В. При других значениях, отличающихся от нормальных, можно говорить о поломке ДМРВ.

Этот датчик отвечает за рециркуляцию всех отработавших газов. Клапан отправляет небольшое количество таких газов в камеру сгорания движка. Это способствует полному сгоранию бензина. Поэтому в атмосферу попадает минимум ядовитых веществ. Конструкция этого клапана достаточно проста. Но она часто становится причиной возникновения самых разных проблем.

Если не производить регулярную очистку седла клапана, не следить за его посадочным местом, то двигатель начнет работать с перебоями. Именно это и является одной из главных причин появления плавающих оборотов.

Исправить положение можно очисткой загрязненного участка специальным аэрозолем. Во время очистки нужно быть очень осторожным. Диафрагма клапана должна оставаться сухой, никакие посторонние вещества не должны ее касаться. При этом важно не допустить, чтобы вещество попало на диафрагму клапана.

Для проверки модуля зажигания необходимо установить на его место рабочую деталь. Если двигатель начнет работать стабильно и никаких плавающих явлений не будет обнаружено, значит, модуль вышел из строя. Его необходимо заменить.

Несколько слов о карбюраторных двигателях. Обычно причиной появления плавающих оборотов на автомобилях подобного типа является плохая регулировка или неисправность карбюратора. Кроме того, плохой подсос воздуха и выход из строя клапана ХХ также вызывает нестабильную работу двигателя.

На нормальную работу влияет и состояние воздушного фильтра. Однако в большинстве случаев причиной нестабильности двигателя является сам карбюратор. Для регулировки необходимо вращать винт качества и винт подачи топлива, пока двигатель не начнет нормально работать.

Особенности инжектора и дизеля на ВАЗ 2110

Практически все машины, у которых установлен инжекторный двигатель, имеют одинаковые причины появления плавающих оборотов. В «десятках» очень важным является чистота топлива. Специальный контролер ЭСУД регулирует подачу горючей смеси, которая возникает в цилиндрах, когда выполняется впускной такт.

В связи с этим вращение коленчатого вала целиком зависит от правильной работы датчиков, которые сообщают информацию ЭСУД. Он ее обрабатывает и затем подает команды, когда нужно открываться электромагнитным форсункам. В результате в цилиндры подается то количество топлива, которое необходимо определенному режиму работы мотора.

Если из-за плохой герметичности происходит подсос воздуха во впускном тракте, а датчик ДМРВ его не учитывает, возникает обеднение горючей смеси и, как следствие, уменьшение оборотов коленчатого вала. Контроллер, который определит недостаток оборотов, произведет их увеличение. Вследствие такой работы начнет увеличиваться подача бензина. Эта операция будет многократно повторяться. На языке водителей это означает, что опять поплыли обороты.

Точно такая же картина наблюдается и при выходе из строя клапана EGR. Единственным отличием будет попадание во впускной коллектор не подсоса воздуха, а огромного количества уже полностью отработавших газов. Выходит из строя и датчик ДМРВ. Компьютер перестает получать нужную информацию, коленчатый вал начинает вращаться совершенно с другой частотой, что выражается в плавающих оборотах.

Некоторые ВАЗ 21103 оборудованы дизельным двигателем. Причиной нестабильной работы оборотов двигателя на холостом ходу может стать возникновение коррозии, поразившей насос питания. В основном она обнаруживается на вращающихся лопастях. В результате происходит их заедание. Такие лопасти просто не могут нормально функционировать. Их нужно очистить или заменить.

Для борьбы с появлением коррозии нужно добавлять примерно 200 г моторного масла в топливный бак. Таким образом все металлические детали будут защищены тончайшим слоем масла.
