Почитав статью об усилении штатного бампера, решил в свободное время прикинуть расчетным путем – что же там происходит с трубами и имеет ли смысл забивать внутрь деревяшки?

Итак, исходные данные были такими:
длина трубы 360 мм;
наружный диаметр 45 мм;
толщина стенки 2 мм;
опора на корпус на расстоянии 200 мм от точки крепления трубы к кузову.
Модуль упругости стали принят равным 210000 МПа.
Модуль упругости дерева принят равным 10000 МПа.

Рассмотрено четыре варианта:

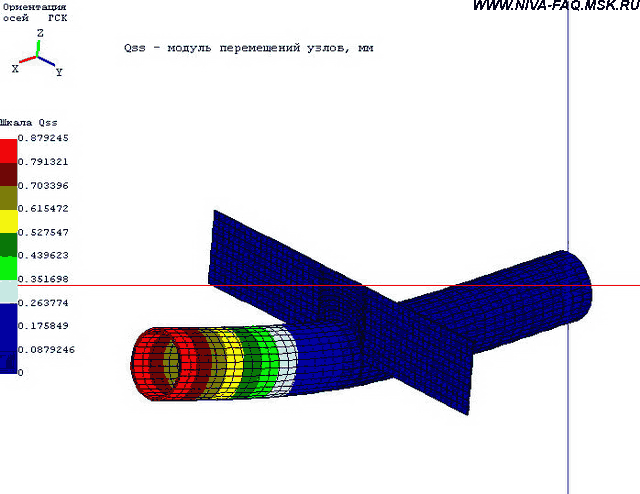

1. Труба без внутренней вставки из дерева нагруженная половиной веса машины (принял равной 1350 кг) – это соответствует подъему машины за бампер, когда Джек или любой другой подъемный механизм клювом ставится прям под одну из труб и поднимается на высоту, когда оба колеса отрываются от земли.
2. Труба без внутренней вставки из дерева нагруженная четвертью веса машины – это соответствует подъему машины за бампер, когда Джек или любой другой подъемный механизм клювом ставится под бампер точно по середине между двух труб и поднимается на высоту, когда оба колеса отрываются от земли.
3. Тоже, что и первый пункт, только с деревянной вставкой внутрь трубы.
4. Тоже, что и второй пункт, только с деревянной вставкой внутрь трубы.

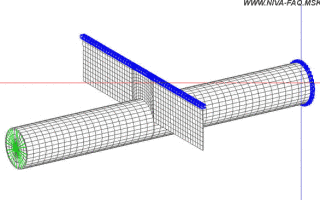

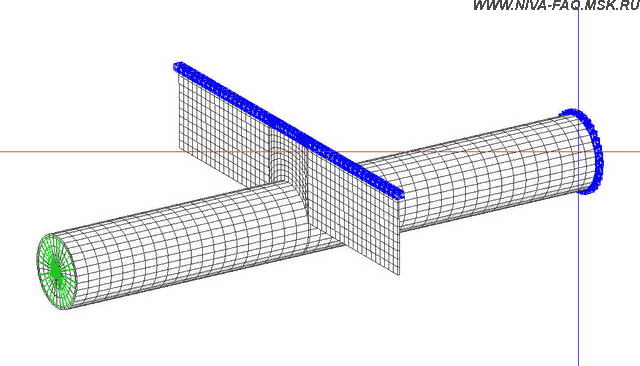

Общий вид расчетной схемы:

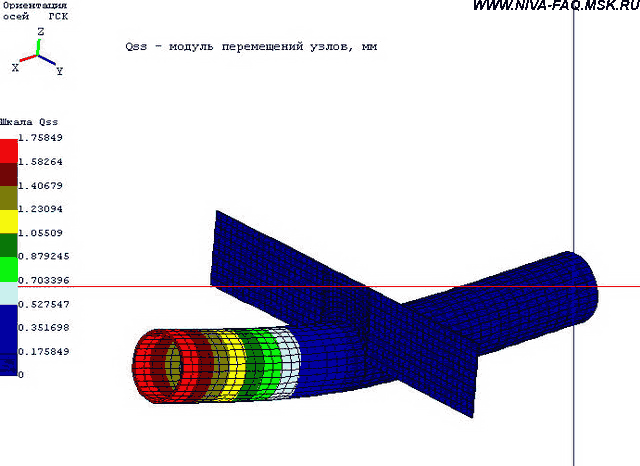

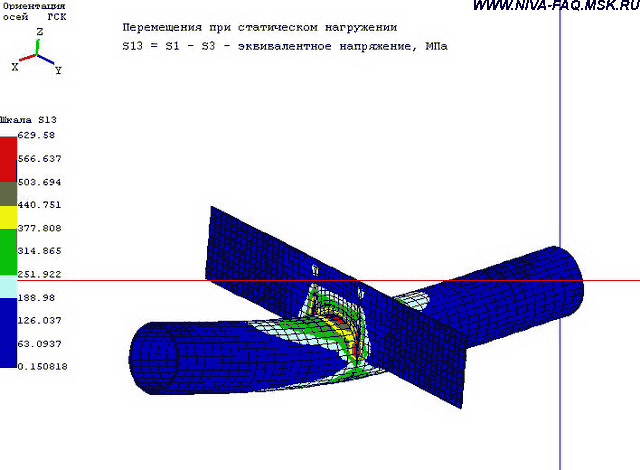

Результаты расчета по первому варианту (половина веса машины, дерева нет)

Максимальные напряжения в зоне контакта трубы с корпусом равны 630 МПа, максимальные перемещения точки крепления трубы к бамперу равны 1.76 мм.
Напряжения:

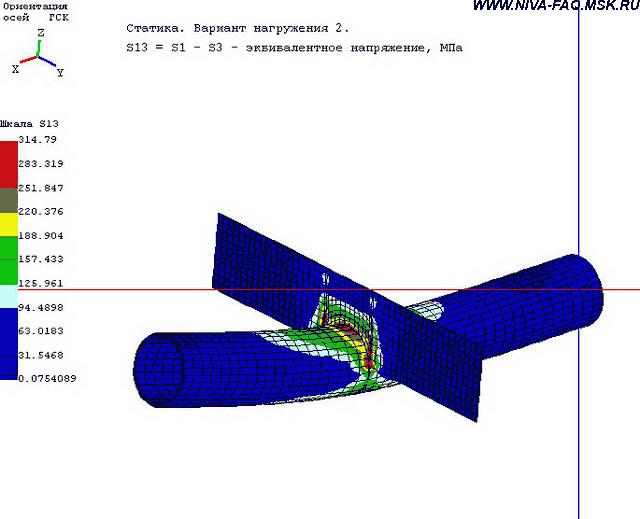

Результаты расчета по второму варианту (четверть веса машины, дерева нет)

Максимальные напряжения в зоне контакта трубы с корпусом равны 315 МПа, максимальные перемещения точки крепления трубы к бамперу равны 0.88 мм

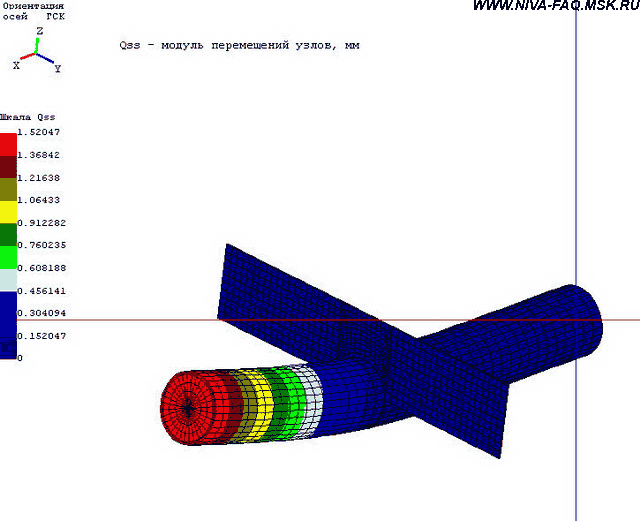

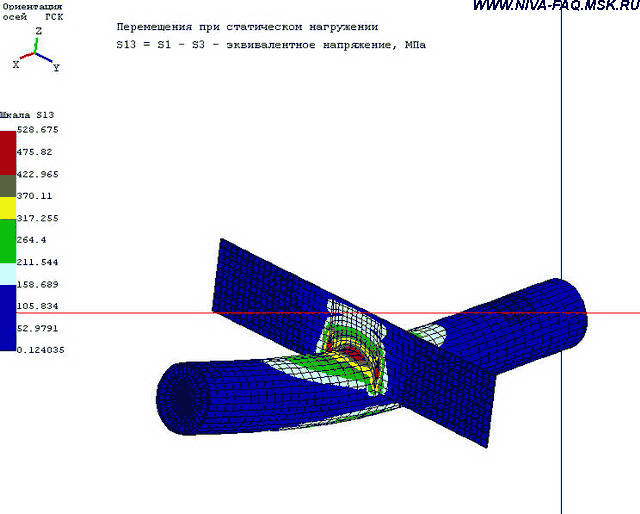

Результаты расчета по третьему варианту (половина веса машины, дерево есть)

Максимальные напряжения в зоне контакта трубы с корпусом равны 529 МПа, максимальные перемещения точки крепления трубы к бамперу равны 1.52 мм.

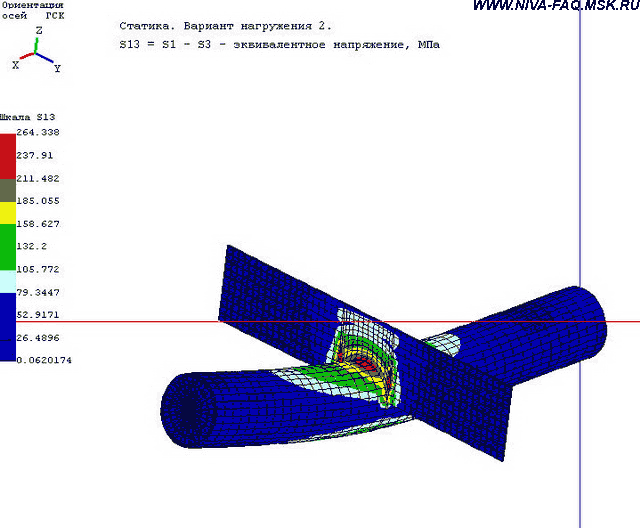

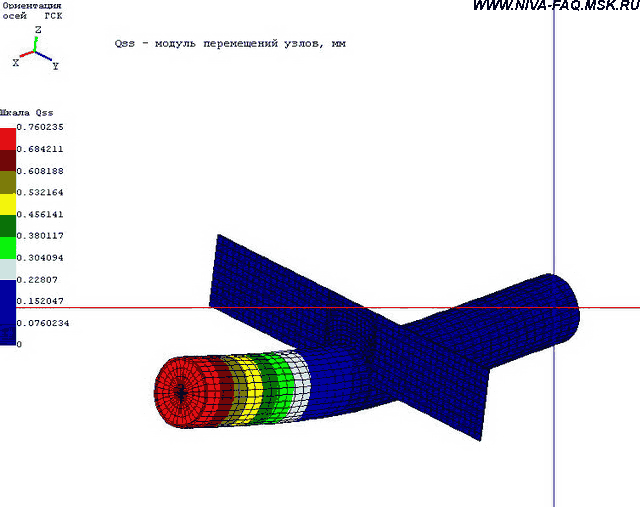

Результаты расчета по четвертому варианту (четверть веса машины, дерево есть)

Максимальные напряжения в зоне контакта трубы с корпусом равны 264 МПа, максимальные перемещения точки крепления трубы к бамперу равны 0.76 мм.

Из анализа результатов можно сделать следующие выводы:

1. Наличие деревянной вставки внутри трубы снижает напряжения в металле на 16%.

2. Перемещения конца трубы уменьшаются на 14%, т. е. жесткость трубы на изгиб выросла на 14%. Много это или мало – не берусь судить, однако получить лишнюю жесткость такими малыми средствами считаю целесообразным.

3. Учитывая, что предел текучести для обычных сталей находится в пределах от 190 до 250 МПа, можно сделать вывод, что ставить джек прямо под трубу не стоит – сломаться-то может и не сломается (хотя может и сломаться), но погнется точно. Правда тут уже вступают в силу всякие заумные расчеты с учетом пластического деформирования материала, которые мне проводить лень, однако могу с уверенностью утверждать – ничего хорошего с железом не будет.

4. И самое интересное – получается, что для труб лучше всего, когда Джек стоит аккурат посередине бампера, между труб. Но при этом для самого бампера – это самое плохое (на сколько плохо – смогу сказать, только когда сниму размеры самого бампера и посчитаю)…

В общем, расчеты подтверждают, что усиление труб деревом в определенной степени полезно.

Установка бамперов «Урбан» на обычную Lada 4х4 (ВАЗ 2121, 2131)

Очередную модернизацию Lada 4х4 назвали «Урбан». Одна из отличительных особенностей этого внедорожника – новая решетка радиатора и обвес из АБС-пластика. А вы знаете, что передний и задний бампер от Урбан можно установить на обычную Lada 4х4?

Как устанавливают бамперы на Lada 4×4 Урбан на заводе

Кузов внедорожника спроектирован еще в 70-х годах прошлого века, допуски по сварке кузова достаточно либеральны, поэтому каждый комплект обвеса приходится подгонять индивидуально. После примерки убрать фаску бампера на нужную величину. Затем на кузове высверливаются отверстия, которые обрабатываются Мовилем. После установки бампера зазоры должны быть 3 мм с допуском ±1,5 мм. Процесс также показан на видео:

Бампер крепится к металлической балке на трубчатых соединителях. На урбанизированной Lada 4×4 эта конструкция практически идентична с конструкцией, которая используется на обычной Lada 4×4, что позволяет установить обвес на любой из этих внедорожников.

Читать еще: Крепление передних сидений ваз 2110

Установка бамперов «Урабан» на обычную Lada 4х4

Потребуется купить комплект обвеса или по частям. Каталожные номера деталей:

передний бампер 21214-2803010-01;
задний бампер 21214-2804010-01;
декоративная решетка радиатора 21218-8401014-00.

При установке решетки радиатора от «Урбан» некоторые отверстия могут не совпадать. В этом случае делаем новые отверстия с каждой стороны фары ближе к крылу.

Доработки для установки переднего бампера от «Урбан»:

подпилить направляющие трубы в месте, где проходят болты;
сделать отверстия в крыльях для бокового крепления бампера;
снимаем фаску, чтобы зазоры между бампером и кузовом были в пределах допуска (3±1,5 мм).

Для установки заднего бампера следует удалить боковые крепления:

Такой тюнинг Lada 4×4 сделает ее более привлекательной, но менее практичной на внедорожье.

А какой вариант больше нравится вам? Стоит ли менять штатные бамперы Lada 4×4 на новые от Урбан? Напомним, если вы хотите сделать Lada 4×4 более современной, тогда попробуйте установить подфарники нового образца, стильный руль, панель приборов от ВАЗ 2110 или перетянуть салон виниловой пленкой.

Силовой бампер на Ниву своими руками

Содержание

Как сделать Силовой бампер на ниву?

Изготовление усиленного бампера

Что говорят ПДД?

Немного мифов

Сравнение цен покупного бампера и сделанного своими руками

Наши рекомендации

До сих пор в кругах автомобилистов – любителей отечественного автопрома – нет однозначного мнения о целесообразности установки силового бампера на «Ниву» 2121. Любители классики считают, что автомобилю достаточно несущего кузова, и усиление для этого «танка» без рамы не нужно.

Как сделать Силовой бампер на ниву?

Если вы все-таки решили установить бампер на «Ниву» своими руками, то надеемся, что наши советы вам пригодятся. Несколько десятков лет назад конструкция для усиления сопротивления ударам была сделана из обыкновенного швеллера, а сейчас это сложная конструкция с дугами, крепежом для лебедки, местом для знака и дополнительного освещения, а также прочими полезными дополнениями, количество и качество которых вы сами можете контролировать.

Многие владельцы таких автомобилей хотят установить на свою машину силовой бампер

Изготовление усиленного бампера

Для начала:

снимите с передней части автомобиля все мешающие замеру и работе элементы;
произведите замеры, продумайте и смоделируйте чертеж, не нарушающий правила прохождения ТО и ПДД (сами, в специальных графических редакторах, скачайте с профильных сайтов или заплатите дизайнерам);
исходя из чертежа, закупите расходные материалы (круглые и квадратные трубы, листовое железо, швеллер, уголки);
приобретите или возьмите в аренду при отсутствии инструменты (сварочный аппарат, болгарка, сверла);
запаситесь крепежными элементами (болтами, гайками, шайбами);
если планируете вносить элементы из круглых труб, то пригодится трубогиб, при его отсутствии придётся нагревать металл горелкой.

Приступаем к работе:

чтобы усилить конструкцию по всей длине (лонжероны), необходимо изготовить вставки, повторяющие их формы. Для этой цели можно использовать швеллер;
для предотвращения деформации лонжеронов при стягивании, необходимо вырезать из металла и закрепить накладки снаружи;
чтобы затянуть усилители в лонжеронах и накладках сделайте отверстия соответствующего диаметра;
сварите поперечину из прямоугольной трубы для последующего ее приваривания к накладкам;

Читать еще: Отвод картерных газов ваз 2114

Изготовить силовой бампер несложной формы в домашних условиях не так проблематично

Чтобы не получить штраф в размере 500 рублей, необходимо знать, что:

если ваше авто имеет не более 8 пассажирских сидений или используются для перевозки груза с допустимой массой не выше 3,5 тонны, то установка конструкций, выступающих за пределы линии бампера, запрещена;
относительно решеток из металла весом менее полкилограмма, используемых для защиты фар и номерных знаков, – запрет снимается;
нельзя делать конструкцию усиления из стали или материалов с такой же прочностью;
если конструкция заводская или имеет сертификат установленного образца, использование ее не запрещено;
если вы после установки самодельной конструкции переднего бампера, не получили на нее сертификата и не прошли с ним техосмотра, штрафа вам не избежать;
законодательство запрещает установку силовых бамперов с «кенгурятниками» на транспортные средства повышенной проходимости;
можно ездить с декоративными элементами, не входящими в заводскую комплектацию автомобиля, вес которых не превышает 500 грамм.

Немного мифов

Существуют некоторые мифы, относительно использования «кенгурятников»:

считается, что они приглушают удар при аварии. На практике это далеко не так – трубы вминаются в капот и радиатор, нанося существенные повреждения;
при наезде на пешехода удар и повреждения, нанесенные ему, значительно усиливаются;
страховики не признают страховым случаем повреждения при ДТП, нанесенные вам вашей же конструкцией;
в случае столкновения даже на минимальной скорости, вам придется менять капот.

К тому же имеется возможность устанавливать вместе с бампером лебедку

Сравнение цен покупного бампера и сделанного своими руками

Если сравнивать самодельный передний бампер для автомобиля«Нива» 2121 и приобретенный в магазине, то оба имеют и плюсы, и минусы:

приобретенный силовой бампер имеет сертификат соответствия, а на самодельный его нужно получить (излишне говорить, что покупать силовой бампер без сертификата смысла не имеет);
при самостоятельном изготовлении силового обвеса вы контролируете качество использованных материалов и выполнения работы, а в купленном изделии приходится надеяться на систему контроля качества изготовителя;
немаловажным аспектом является цена подобного изделия, в приобретенном, помимо цены за материал и работу, вы оплачиваете бренд и работу магазина. Фактически переплата как минимум в 2 раза – самодельный силовой бампер на «Ниву» 2121 вам обойдется от 2500 руб. купленный – от 6000 руб.

При покупке силового бампера в магазине обращайте внимание на следующее:

Возьмите в руки и оцените вес конструкции, металл легким быть не может.
Пластик в силовых бамперах неприемлем.
Протестируйте хромированное покрытие, при воздействии ногтем оно не должно слазить, должно быть блестящим со светло-серым, с синеватым или молочным оттенком.
Узнайте страну-производителя (Китай – сразу нет).
Подумайте, подходит ли вам система крепления, представленная на изделии;
Покупайте силовой бампер средней ценовой категории, слишком дорогие или дешевые отбрасывайте.
Выбирайте магазин с широко представленным ассортиментом.
Перед покупкой проанализируйте рынок и ценовые предложения с помощью ресурсов интернет.

Полностью готовую конструкцию можно крепить на заводские крепления

Наши рекомендации

Оценив свой образ жизни и целесообразность установки силового бампера, учтите следующие моменты:

владение инструментами (если вы или ваши друзья, готовые помочь, не имеете опыта работы с вышеперечисленными инструментами, – предоставьте это профессионалам из салона или СТО);
при выборе материалов для создания конструкции листовой металл вполне можно заменить квадратной трубой, ее можно распилить вдоль и согнуть;
конструкция значительно утяжеляет автомобиль, что без балансировки может привести к проблемам на бездорожье, а также стать лишней нагрузкой на амортизаторы;
предусмотрите места для крепления возможных дополнительных элементов (источника света, объемной защиты основных фар, съемных защитных решеток фар, съемных кронштейнов для намотки троса, защитной рамки номерного знака и пр.).

Если вы все-таки решили добавить в свою технику элемент брутальности, хотите показать мужской характер, и просто жить не можете без езды по пересеченной местности, то установка силового бампера – это логичное завершение образа вашего автомобиля.

Читать еще: Литье на газ 3110

ЗА БАРАНКОЙ

Изготовление силового бампера своими руками. Чертежи

Взгляд новорожденного человека дольше других задерживается на самых ярких и больших игрушках. Внимание взрослых «детей», то есть мужчин и женщин, привлекают модные, яркие, необычные вещи. Большинство автолюбителей хотят сделать фасад своего «четырехколесного» друга более стильным, например, с помощью инсталляции. Однако фирменные накладки от брендов РИФ или ARB, стоят дорого. Для водителей, умеющих работать руками, предлагается решение проблемы о том, как сделать силовой бампер своими руками.

В данной статье рассматривается процесс украшения автомашины на примере передней части бампера, хотя встречаются варианты усиления порогов, крыши, заднего бампера, радиатора и иных частей автомашины.

Последовательность изготовления силовых бамперов

Самым распространенным местом, в котором производят сборку накладок, является дача или в гараж. В качестве основы используются листовой металл (толщиной 2-3 мм), круглая труба или коробчатая балка (подобная той, что составляет каркас автомобиля).

Для того чтобы изменить внешний вид кузова, необходимо провести ряд мероприятий.

Часть 1. Предварительная подготовка

1. Разборка передней части кузова автомашины.

С места, намеченного для установки силового бампера, снимаются все накладные элементы, относящиеся к заводской комплектации.

2. Изготовление макета.

С тем чтобы точно разработать сложную пространственную конструкцию, программисты могут воспользоваться комплексом Solid Works (или более простым софтом: Katina, AutoCad или Компас). Однако большинство автолюбителей предпочитает применять метод «научного тыка», то есть примерки «на глаз».

Для изготовления выкройки берется кусок картона подходящего размера и скотч. Технология не представляет трудностей: примерить, обрезать, собрать на отрезки скотча, опять приложить к намеченному месту. Сделать окончательный вариант и развернуть эскиз. Особенно тщательно проверить размеры и координаты элементов, расположенных симметрично.

3. Усиление лонжеронов.

Заранее следует иметь в виду следующее. В зависимости от намеченной формы, силовой бампер отяжелит конструкцию автомобиля на 15—25 кг (а иногда и больше, это зависит от количества труб). Стоит поинтересоваться стойкостью каркаса свой машины. К примеру, автомобиль марки Нива нуждается в усилении жесткости силовой конструкции.

К выступающей части лонжеронов прикрепляются специальные пластины, необходимые для предотвращения деформации при стяжке. Предварительно их покрывают антикоррозионным составом, также защищают от разрушения просверленные отверстия. Посредством пластин происходит удержание собранного силового бампера на автомобиле.

Пример чертежа силового бампера:

Часть 2. Монтажные работы

1. Сборка каркасной рамы.

По заранее сделанной бумажной выкройке из металлического листа вырезается каркас, пазы, отгибаются борта. В зависимости от толщины исходного материала, для прорезей и отверстий используются ножницы по металлу, дрель или газовая горелка. Окончательную форму накладной короб приобретает после применения сварочного аппарата.

В случае если рама собирается только из прямоугольных труб, их надрезают изнутри, сгибают по размерам согласно бумажной выкройке. Сначала соединяют части центральной поперечины, затем – боковые стороны. Сваривают.

Впоследствии каркас крепят к пластинам (см. пункт №3 «Усиление лонжеронов»).

2. Изготовление дополнительных элементов из труб.

Лучшим оборудованием для того, чтобы металлу круглого сечения придать аккуратную форму, является трубогиб. При отсутствии такового, по оси сгиба конструкцию аккуратно, чтобы не прожечь дыру, нагревают газовой горелкой. При этом один из концов трубы понемногу направляется в нужную сторону.

3. Сварка каркаса по элементам и его сборка.

В случае если предусмотрены п-образные компоненты, защищающие радиатор, для них прожигают отверстия в основании рамы. Затем их приваривают по месту.

Часть 3. Обезжиривание и покраска готового изделия

С тем чтобы привести силовой бампер к презентабельному виду, необходимо произвести процесс окрашивания (по традиционной технологии). По завершении процесса силовой бампер, изготовленный своими руками, займет положенное ему место на передней части автомобиля.

Стоит иметь в виду, что все места, где в заводской конструкции просверлены отверстия, должны быть соответствующим образом обработаны антикоррозионными составами, а затем покрыты краской, лаком, консервантом. В противном случае очень скоро взгляд прохожих будет притягивать не оригинальный силовой бампер, а пятна ржавчины, разъедающие конструкцию.

Идите в ногу с современными тенденциями моды, оснащайте свой автомобиль модной инсталляцией. Изготовление силовых бамперов по силам многим автолюбителям!
