Размер багажника ваз 2131

Контрольные размеры, точки крепления, геометрия кузова, сечения кузовных деталей, зазоры и пр.

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

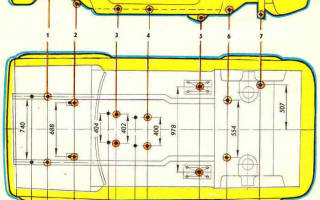

Точки крепления двигателя и подвесок на кузове 21214 и 2131

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной
устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление
раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних
продольных штанг; 7 – точка крепления поперечной штанги задней подвески.
( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

А	Б	В	Г	Д	Е
1112±5	1320±5	955±4	782±2	883±2	1710±6
Ж	3	И	К	Л	М
938±2	1420±4	575±2	1420±4	780±2	1395±5
Н	О	П	Р	С	Т
950±4	1250±5	1090±5	855±4	480±2	570±2

Точки крепления узлов и агрегатов к кузову и размеры между ними – ВАЗ-21213 (кликабельно)

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Большой плакат с контрольными точками, углами, градусами

Видео

Размер багажника ваз 2131

Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Точки крепления двигателя и подвесок на кузове 21214 и 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

А	Б	В	Г	Д	Е
1112±5	1320±5	955±4	782±2	883±2	1710±6
Ж	3	И	К	Л	М
938±2	1420±4	575±2	1420±4	780±2	1395±5
Н	О	П	Р	С	Т
950±4	1250±5	1090±5	855±4	480±2	570±2

Точки крепления узлов и агрегатов к кузову и размеры между ними — ВАЗ-21213 (кликабельно)

Сечения кузовных деталей

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Большой плакат с контрольными точками, углами, градусами

Видео

Пятидверная “Нива”, производство которой было налажено в Опытно-Промышленном Производстве НТЦ ВАЗа в 1995 году.

Отличается от конвейерной 21213 увеличенной на 500 миллиметров колесной базой и такой же длиной. Эти изменения позволили комфортно разместить в машине 5 человек и просторный багажник, близкий по своему объему к “десятому”.

К сожалению, из-за того, что машина получилось тяжелой, прицеп ей противопоказан.

Позже, с освоением в ОПП производства двигателей 1,8 литра, появилась модификация “пятидверки” с таким мотором. Ее можно отличить по индексу 21312.

Наш отечественный автопром, в последнее время стал очень сильно радовать выходом в свет новых моделей ВАЗ. Но, есть один образец, которым стоит гордится и до сих пор – ВАЗ 2131 «Нива». Представитель автомобилей класса 4Х4, который, спустя десятки лет, остается на пьедестале, даже среди иностранных, современных конкурентов.

Его технические характеристики и ходовые качества находятся на достаточном уровне, чтоб конкурировать с внедорожными автомобилями 2005 – 2010 года выпуска. Давайте рассмотрим более детально, что из себя представляет Лада 2131.

Комплектации и их характеристика

Всего, заводом Авто ВАЗ, было выпущено всего 3 модификации для данной модели «Нива» — 2131 1,7; 1,7i и 1,8. По внешнему виду они совершенно идентичны, но отличаются их характеристики.

Модель 2131 1,7 – имеет четырехцилиндровый двигатель, объемом 1691, развивающим максимальную мощность в 79 л.с. Степень сжатия каждого цилиндра равна 9,3, а диаметр – 83 мм. Рабочий ход совершается на 80 мм. Рекомендуемый тип бензина – АИ-92. Тип двигателя – карбюраторный.

Что качается коробки передач, то каждая «Нива» 2131, имеет 5-ти ступенчатую механику. Разгон до 100 км/час – за 25 секунд, а максимальная скорость – 135 км/час.

Характеристики ВАЗ 2131 1,7i, не сильно отличаются от предыдущей модификации. Объем двигателя – 1691, количество цилиндров – 4, степень сжатия и рабочий ход – 9,3 и 80мм. соответственно. Мощность немного увеличена – 80 л.с, вместо 79.

Различие в конструкции двигателя, которое повлияло на его технические характеристики – система питания топливом. Вместо карбюратора, Лада 2131 «Нива» имеет систему распределенного впрыска, что позволяет двигателю вести себя немного резвее, и более быстро реагировать на попадание топлива в цилиндр. Рекомендуемое топливо – АИ-95. Максимальная скорость, которую способна развить машина – 135 км/час.

Читать еще: Когда надо менять колеса на машине

И наконец – Лада 2131 1,8. В отличии от ее предшественниц, данная «Нива» имеет увеличенный объем двигателя – 1774, что значительно влияет на ее скорость и мощность. Рабочий ход поршня достигает 85мм, а степень сжатия уменьшена до 8,4. На предельных оборотах, двигатель выдаст 82 л.с, а максимальный крутящий момент – 139/3200 об/мин.

Тип двигателя – карбюраторный, с падающим воздушным потоком. Разгон до 100 км/час – за 22 секунды, а максимальная скорость, которую сможет развить Лада «Нива» 1,8 – 137 км/час.

Не смотря на отличающиеся технические характеристики, расход топлива у всех модификаций одинаковый – 12,2 литра на 100 километров, исходя из расчета на смешанный цикл. А объем бака равен 65 литрам.

Габаритные размеры и грузоподъемность

Эксплуатационные качества и характеристики ВАЗ 2131 мы рассмотрели. Давайте теперь перейдем к внешнему виду, а именно – габариты, клиренс, грузоподъемность и т.д.

Лада 4Х4 «Нива» — пятиместный универсал, который имеет довольно немаленькую ширину и длину: 1680 мм и 4240 мм соответственно. Высота внедорожника равна 1640 мм. Колесная база, по своим размерам немного превышает ширину самого автомобиля, чем и повышает ее устойчивость.

Поскольку данная модель ВАЗ имеет категорию 4Х4, ее клиренс полностью подходит для езды по бездорожью – 228 мм. Машина может преодолевать значительные кочки и неровности, не зацепляясь дном кузова, тем самым предостерегая хозяина от лишних затрат на ремонт.

Объем багажника Нивы может вместить в себя 420 литров, а при убранных задних сидениях – 780. Максимальная грузоподъемность при таком объеме равна 500 кг. Сам же автомобиль весит 1350 кг.

Итоги

Лада 2131 разрабатывалась исключительно для езды по бездорожью. Ее модификации меняют ее в лучшую сторону. Поэтому, данный автомобиль может стать Вам не заменимы другом, который не оставит Вас в беде, при любой погоде и типу дорожного покрытия, а также, поможет выбраться и Вашим друзьям, остановившим свой выбор на другом автомобиле, не способном преодолеть бездорожье.

Размер багажника ваз 2131

Самый удачный автомобиль Волжского автозавода родился в результате ведомственного казуса. Конструкторы готовили в поддержку «классическим» легковым моделям малолитражное городское авто. Когда была завершена значительная часть работ, пришло указание «сверху» — нужен внедорожник, а не малолитражка. Понятно, для кого он предназначался: достаточно обратить внимание на название новой машины — «Нива». Сельским администрациям, председателям колхозов и агрономам нужен был автомобиль более дешевый и экономичный, чем старый добрый «козлик».

ВАЗ-2121 / 2131 Нива – видео езды по бездорожью

Решено было не начинать новый проект, а переделать в вездеход малолитражку — вот почему «Нива» имеет такой компактный несущий кузов, аккуратный «легковой» дизайн и независимую переднюю подвеску. Широко использовались узлы других автомобилей, прежде всего — ВАЗ-2106. У этой модели позаимствовали заднюю оптику, главные элементы салона, да и двигатель ВАЗ-2121 является модификацией мотора ВАЗ-2106. В результате «Нива» получилась очень короткой, легкой и на редкость комфортабельной для джипа, с посадкой пассажиров, динамическими качествами и мягкостью хода, как у легковушки. Внедорожные качества оказались не просто хорошими, а выдающимися. Со своим малым весом «Нива» проходила там, где более тяжелые «классические» внедорожники увязали по оси, независимо от дорожного просвета. Короткие свесы и база обеспечили ей также хорошую геометрическую проходимость. Фактически «Нива» — первый в мире комфортабельный внедорожник малого класса с несущим кузовом и постоянным полным приводом.

По этим причинам автомобиль ВАЗ-2121 стал самой популярной экспортной моделью тольяттинского автозавода, единственным автомобилем, который поставлялся даже в Японию, а также самым оригинальным и популярным советским экспортировавшимся автомобилем. До сих пор во многих странах мира (в том числе тех, куда официального экспорта не велось) есть фан-клубы «Нивы».
Прочность внедорожного кузова сделала эту машину основой для многочисленных вариантов, выпускавшихся не только ВАЗом и его дочерними предприятиями, но и другими мастерскими и ателье, в том числе за рубежом (эти варианты часто назывались Cossack — казак, англ.). В их числе — гусеничные снегоболотоходы, пикапы и фургоны, спецтранспорт. Просто невозможно не только перечислить, но даже отследить все возможные варианты. Кроме базового, самые массовые варианты — 5-дверный удлиненный универсал ВАЗ-2131, пикапы «Волк» и «Бизон». В 1980-х гг. Волжский автозавод начал подготовку «Нивы» второго поколения. В конце концов этот автомобиль превратился в Chevrolet Niva: ВАЗ передал Chevrolet все права на этот автомобиль, включая название «Нива».

Однако новый автомобиль оказался куда дороже и сложнее, так что спрос на «Ниву» первого поколения не уменьшился. ВАЗ-2121 продолжает выпускаться в Тольятти под названием Lada 4х4. Любопытно, что автолюбители не только не придумали машине никаких «народных» прозвищ за долгие годы, но и сейчас продолжают упорно называть ее «Нивой». Обновив двигатели, ВАЗ адаптировал модель к экологическим нормам «Евро-3» и «Евро-4». Неудачей окончилась только попытка удовлетворить более жесткие требования безопасности. В рейтинге Euro NCAP Lada 4х4 заработала 0 звезд из 5 максимальных, поэтому больше не поставляется в развитые страны.

Читать еще: Расположение разъема диагностики в автомобиле

Технические характеристики ВАЗ-2121 Нива

– Тип кузова: 3‑дв. универсал (4‑мест.); 5‑дв. универсал (5‑мест.) (ВАЗ-2131)

Двигатель ВАЗ-2121 Нива

2121, объём: 1 580 см 3
– Максимальная мощность: 80 л.с., при 5400 об/мин
– Макс. крутящий момент: 116 Н·м, при 3400 об/мин

21213, объём: 1 690 см 3
– Максимальная мощность: 82 л.с., при 5200 об/мин
– Макс. крутящий момент: 127 Н·м, при 3000 об/мин

21214, объём: 1 690 см 3
– Максимальная мощность: 83 л.с., при 5000 об/мин
– Макс. крутящий момент: 129 Н·м, при 4000 об/мин

2130, объём: 1 774 см 3
– Максимальная мощность: 82 л.с.
– Макс. крутящий момент: 139 Н·м, при 3200 об/мин

XUD9SD, объём: 1 905 см 3
– Максимальная мощность: 75 л.с.
– Максимальный крутящий момент: 135 Н·м

Коробка передач: 4- или 5-скоростная механическая с 2-ступенчатой раздаточной коробкой

Максимальная скорость ВАЗ-2121 Нива

– от 132 до 153 км/ч. в завис. от двигателя

Объём бака 2121

– 42 л; 65 л (ВАЗ-2131)

Экологический класс ВАЗ-2121 Нива

Габаритные размеры ВАЗ-2121 Нива

– Длина: 3740 мм
– Ширина: 1680 мм
– Высота: 1640 мм
– Клиренс: 220 мм
– Колёсная база: 2200 мм
– Колея задняя: 1400 мм; 21214 – 1420мм
– Колея передняя: 1430 мм; 21214 – 1440мм
– Разгон: до 100 км/ч за 19 с

Расход топлива ВАЗ-2121 Нива

– при смешанном цикле 8,0-13,4 л. на 100 км

Вес ВАЗ-2121 Нива

– 1150 кг (2121); 1210 кг (21213/21214); 1285 кг (21214-30)
– Полная масса: 1550 кг (2121); 1610 кг (21213/21214)

Грузоподъемность ВАЗ-2121 Нива

Ваз 2131 размеры багажника при сложенных сиденьях

Даже не особо дальние и не особо длительные поездки показали, что спать в моей Ниве, разложив задний диван, вытряхнув содержимое багажника, и уложив на пол всякую “мягкую хрень” в принципе можно. Но процедура перекладывания вещей, особенно когда она многократно повторяется (а повторяется она минимум два раза), мягко говоря напрягает. Мне одному устроиться на ночлег достаточно просто, но когда нас трое (я, жена и ребёнок) дело осложняется.
Летом наш алгоритм подготвоки к ночлегу выглядел так :
— вытаскиваем из машины всё содержимое багажного отсека и задней части салона;
— раскладываем задний диван, демонтируем подушку дивана;
— стелим коврики и одеяла на пол;
— полностью раскладываем водительское сидение;
— вещи частично возвращаем в салон (в свободные пространства), частично прячим под машину;
— жена с ребёнком спят в задней части, я сплю на разложенном водительском сидении.
Подготовка к выезду, подразумевает проделать всё перечисленное в обратной последовательности.

Решил изготовить так называемый “спальник”. Мне кажеться, что тут больше подходит термин “раскладушка”, но это не принципиально. Само решение “телескопической”, раздвижной каркасной конструкции уже множество раз реализовано на “больших машинах” (Лендкрузерах, Патрулях, Патриотах и.т.д).
Для Нивы я таких конструкций не встречал (возможно плохо искал). Кое-какие варианты попадались, но мне они не особо понравились.

Характеристики моей спальной “системы” :
1). Основные материалы : кв.труба 20х1,5; кв. труба 25х1,5; фанера-8мм; вспененый полиэтилен -20 мм; “брезентоподобная” ткань.
2). Общая масса : 21,5 кг.
3). Полная длина спального места : 184 см.
4). Ширина спального: от 110 до140см.

Достойная модель среди российских легковых машин повышенной проходимости – Шевроле Нива. Однако у не имеется ряд недостатков. К примеру, среди водителей устоялось мнение, что багажник у Шевроле Нивы практически отсутствует. Разберемся, навет это или же реальный минус отечественного внедорожника.

Chevrolet Niva – малогабаритный пятидверный кроссовер, который подходит для поездок в городе и бездорожья. На рынке с 2002 года, рестайлинг прошел лишь единожды. Отличается от прочих моделей Шевроле, проходящих сборку в России, тем, что 90% всех комплектующих – отечественного производства. Примечательный факт: в 2009 году эта модель получила премию, вручаемую ежегодно лучшими авто-журналами, «Внедорожник года 2009» в номинациях «Премьера года» и «SUV».

Первое поколение

Модель, сменившая Ниву АвтоВАЗ и ВАЗ-2123 Нива – ВАЗ-21236. Сегодня официальными производителями заявлено семь вариантов комплектации машины: L, LC, GL, LE, GLC, LE+, SE. Описание автомобиля и его габариты в самом простом базовом варианте следующие:

длина составляет не больше чем 4 м;
высота до 2 м (с учетом возможного дополнительного багажника на крыше);
масса около 1,5 т;
топливный бак вмещает 58 литров;
клиренс от 20 до 24 см;
ширина вместе с боковыми зеркалами чуть более 2 м, кузова без зеркал – 180 см;
объем багажника Шевроле Нива – 320 л, а если сложить задние сидения – 650.

Читать еще: Ремонт электронной педали газа на ваз

Багажник при сложенных сидениях имеет объем в 650 литров. Это достаточная кубатура для комфортного размещения вещей во время поездки на природу, если семья состоит из двух человек.

Кроссовер рассчитан на четверых пассажиров и водителя. Исходя из реалий, путешествие для четырех взрослых человек в этом авто комфортно, для пяти уже тесновато. Но вернемся непосредственно к нашей теме – багажнику. Его параметры:

высота – 930 мм;
глубина – 680 мм;
если убрать сидения, глубина составит 1230 мм.

Багажник на Ниве не назовешь огромным. Но его малые размеры частично компенсируются эргономичностью пространства. Достаточно сложить задние сидения, и вместительность увеличивается в два раза. Кроме того, в комплектациях LE, GLC, LE+, SE предусмотрены рейлинги. Их можно установить на крыше и этим ограничиться либо же разместить там дополнительный багажный бокс.

Второе поколение

Длинная и неоконченная эпопея – история Шевроле Нивы второго поколения. Еще в 2014 году был подготовлен концепт новой модели, и она успешно прошла испытания на дорогах Италии и Швеции. После чего выпуск наметили на зиму 2015 года. Но планы разбил финансовый кризис, сдвинув сроки продаж на зиму 2019 года, а в феврале 2018 проект в очередной раз был приостановлен.

Сегодня известно, что изменения коснутся мощности двигателя и внешних параметров автомобиля, но обойдут показатели, характеризующие вместимость. Второе поколение обещает потенциальным покупателям:

размеры кузова: длина незначительно увеличится до 4,316 м, ширина станет больше на 30 мм;
объем топливного бака составит 62 л в противовес прежним 58;
объем багажника в литрах – 355 вместо прежних 320.

В Chevrolet Niva объем багажника ждет лишь незначительное расширение. Задние сидения по-прежнему могут складываться в пользу вместимости багажного отделения. В некоторых комплектациях планируется использование рейлингов. Необходимо отметить, что угловатость новой Нивы теоретически может отразиться на полезном объеме, в котором можно разместить багаж.

Особенности багажных отделений

Резюмируя, скажем, что багажник Нивы действительно невелик по своему объему – менее 400 л. Но за счет места, высвобождающегося после убранных задних сидений, он становится вместительнее. Бонусом к оснащению некоторых моделей стали рейлинги. Закончить разговор об особенностях багажника «шеви» можно простым сравнением с Грантой лифтбек.

При объеме в 440 л багажника Гранты вместимость его, как показывает практика, существенно ниже из-за особенностей геометрии пространства. Квадратный багажник Нивы оказывается значительно рациональнее в использовании, нежели грантовский, более объемный по техническим характеристикам, но «срезанный» наклонным стеклом двери.

Машина не имеет по-настоящему вместительного багажника. Поэтому перед покупкой вам стоит решить, насколько важен для вас этот критерий, и выбирать модель авто исходя из этого.
