Программа для диагностики лада гранта

Расположение диагностического разъема у Лады Гранты

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

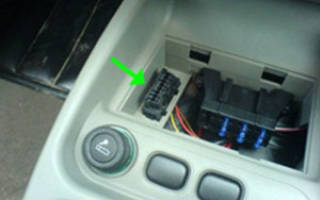

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Как самостоятельно провести диагностику Гранты?

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер). Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line. Более того, она требует наличия определенных знаний и опыта. Иными словами, надо уметь сопоставить показания прибора с реальной ситуацией.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой. В процессе работы программа для диагностики соберет и предоставит пользователю информацию о параметрах двигателя за 1-2 минуты.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %. Если отклонение больше — следует искать неисправность. К наиболее важным значениям относятся UACC (напряжение на аккумуляторе), THR (положение дроссельной заслонки), частота вращения коленвала, массовый расход воздуха, температура охлаждающей жидкости.

Диагностический комплект Сканматик-2

Комплект для диагностики «Сканматик-2»

В свободной продаже есть и диагностический комплект «Сканматик-2», вполне подходящий для схемы разъема Гранты (требуется наличие ноутбука). Программа для диагностики также входит в состав комплекта. На официальном сайте производителя цена на комплект — 13 700 руб. Эту систему автолюбители называют лучшей для отечественных авто. Предположим, нужно выполнить диагностику своими руками. Для начала загружаем ноутбук, устанавливаем нужную программу. Далее к компьютеру подключается шнур USB. Заходим в диспетчер устройств Windows. Там должен появиться новый COM-порт.

Ждем, когда запустится программа для диагностики Scanmatik. Прописываем в ее настройках вышеупомянутый порт. Подключаем адаптер к диагностическому разъему посредством шнура OBD-2 (шнуры OBD-2 и USB соединяются идущим в комплекте переходником). Контрольный светодиод OBD-шнура должен светиться зеленым, если соединение установлено правильно. После подключения в программе диагностики надо открыть вкладку «Двигатель» и нажать на кнопку «Автоопределение». Программа для диагностики выполнит поиск «мозга» автомобильного мотора.

Если тип автомобиля не определился автоматически, можно выбрать модель из списка вручную (в данном случае выбираем «ВАЗ»). На дисплее компьютера появится меню выбора ЭБУ, для которого также возможен автоматический способ определения. В некоторых случаях программа не сможет самостоятельно определить модель блока управления. Например, если ранее на этом авто была проведена «перепрошивка» программного обеспечения.

После установки связи между колодкой диагностики ЭБУ и компьютером появится список режимов диагностики. Войдя в рабочее окно программы, можно просто просмотреть параметры или отрегулировать настройки. Иногда это помогает выявить причину поломки или получше настроить какую-то из систем. Эта возможность активируется входом в раздел программы под названием «Параметры». В меню программы «Вид» перед работой необходимо отрегулировать настройки Blutooth, если нужно использовать беспроводной интерфейс.

Наборы параметров создаются самим пользователем из общего списка показателей, записанных в программе. Например, можно создать отдельный набор для проверки холостого хода, сохранить его и использовать в дальнейшем столько раз, сколько потребуется. После диагностики нужно вернуться в программное меню выбора ЭБУ и отключить зажигание. Подключение адаптера диагностики к автомобилю производится только при выключенном зажигании, а вся последующая работа требует его включения.

Преимущества автосканера

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).

Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.

У всякого устройства есть плюсы и минусы. Многие автоугонщики умеют пользоваться диагностическим разъемом в своих корыстных целях. Как правило, диагностическая колодка применяется преступниками для отключения штатного иммобилайзера. Распространенное решение данной проблемы лежит в замене стандартной колодки на «перепинованную», с другим расположением контактов.

Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!

Программы для диагностики машин ВАЗа и Лада для ПК

При возникновении проблем с автомобилем ВАЗ или Лада можно обнаружить незначительные поломки двигателя и другого оборудования самостоятельно. Для этого нужно воспользоваться специальными утилитами на ПК для диагностики машин.

Читать еще: Отзывы о резине матадор летняя

OpenDiag

OpenDiag — программа для диагностики автомобилей ВАЗ и Лада, с помощью которой можно проверить электронные блоки машин. Для поиска неполадок используется специальный диагностический адаптер. Программа может автоматически определить комплектацию автомобиля, дополнительного оборудования и блоков на шине.

После запуска программы необходимо выбрать тип адаптера на автомобиле: K-Line, ELM327 или J2534.

В главном окне утилиты OpenDiag нужно перейти в раздел “Выбор блока”. Здесь выберите один из доступных двигателей для диагностики. Доступные модели разделены по странам и маркам производителей.

В интерфейсе приложения можно активировать функцию автоматического определения комплектации. Также есть функция определения дополнительного оборудования и блоков на шине. После установки основных параметров утилита предоставит подробную информацию об автомобиле.

Преимущества программы OpenDiag:

автоматическое определение оборудования автомобиля;
большой каталог блоков автомобилей ВАЗ и Лада;
возможность сохранения логов диагностики в отдельном файле;
определение заводских номеров дополнительного оборудования автомобилей.

нет функции для оценки состояния L-зонда;
нельзя посмотреть количество оборотов двигателя.

Программа OpenDiagFree распространяется бесплатно, интерфейс выполнен на русском языке.

My Tester VAZ

My Tester VAZ — приложение для диагностики автомобилей ВАЗ. Программа дает возможность найти ошибки и неполадки в работе транспортного средства. Диагностика основных параметров автомобиля выполняется в автоматическом режиме.

Чтобы запустить диагностику автомобиля ВАЗ, перейдите в раздел меню “Начать тестирование” и нажмите “Start”.

Откроется новое окно, в котором отображаются основные параметры двигателя автомобиля — температура охлаждения, впрыск, количество оборотов, расход воздуха и топлива, скорость, детонация.

Можно запустить инструмент проверки состояния L-зонда, который используется в качестве датчика измерения состава выхлопных газов. В разделе “Комплектация” отобразится комплектация автомобиля. В строке “Check Engine” будут показаны все найденные программой ошибки в работе двигателя.

Преимущества программы My Tester VAZ:

определение ошибок в работе двигателя;
возможность оценки текущего состояния лямбда зонда (L-зонд);
отображение основных параметров двигателя автомобиля ВАЗ;
возможность сохранения отчета в отдельном файле.

нет функции для автоматического определения автоматического оборудования автомобиля;
нельзя построить график основных параметров работы двигателя.

Приложение My Tester VAZ поддерживает русский язык и доступно для скачивания бесплатно.

DiagnozNK

DiagnozNK — ПО для диагностики автомобилей ВАЗ. Для оценки текущего состояния машины используется адаптер K-Line, есть возможность просмотра лога в отдельном окне и сохранения отчета в текстовом файле. В программе доступна функция установки скорости порта и установки интервала между запросами во время диагностики.

Чтобы начать работу с приложением DiagnozNK, нужно перейти в последнюю вкладку интерфейса. Здесь можно построить графики основных параметров работы двигателя автомобиля. Для этого отметьте галочкой любой из доступных параметров: напряжение бортовой сети, температура охлаждающей жидкости, скорость, обороты.

После этого откроется небольшое окно с графиком состояния выбранного параметра двигателя.

Полученные результаты можно сохранить в отдельный лог-файл. Есть возможность выгрузки графиков в файле Excel.

Главные преимущества программы DiagnozNK:

сохранение отчетов о диагностике автомобиля в отдельном файле;
возможность просмотра графиков об основных параметрах работы двигателя машины;
инструмент для изменения основных параметров графиков: смена осей и цвета линий;
настройка скорости порта и интервалов между задержками;
возможность чтения и удаления ошибок в работе двигателя.

нет возможности выбора двигателя автомобиля из каталога утилиты;
отсутствует функция оценки текущего состояния лямбда зонда;
нет инструмента определения заводских номеров дополнительного оборудования авто.

ПО DiagnozNK распространяется бесплатно и на русском языке.

KWP — профессиональная утилита для диагностики автомобилей ГАЗ и ВАЗ. В приложении можно построить графики работы машины, есть возможность выбора блоков и COM-портов, а также функция управления форсунками, вентиляторами и катушкой.

В разделе “Параметры” можно посмотреть состояние основных параметров работы автомобиля. Все доступные параметры для диагностики отображаются в формате списка.

В разделе “Коды” можно посмотреть все коды ошибок в работе двигателя, которые обнаружила утилита KWP. При необходимости можно выполнить функцию сброса всех кодов ошибок.

“График” — здесь приложение строит графики работы оборудования автомобиля. Полученный график можно сохранить в отдельном файле или распечатать с помощью принтера.

Преимущества программы KWP:

инструмент для построения графиков;
возможность управления основными механизмами автомобиля;
выбор COM-портов и блока;
демонстрация всех найденных кодов ошибок двигателя.

нет функции для настройки отображения графиков;
нельзя определить дополнительное оборудование в автоматическом режиме;
маленькая библиотека доступных блоков.

Утилиту KWP можно загрузить бесплатно. Интерфейс приложения переведен на русский язык.

АВТОВАЗ New

АВТОВАЗ New — ПО для диагностики машин ВАЗ и Лада. В приложении можно настроить отображения основных индикаторов, есть возможность выбора контроллера и функция, которая позволяет сохранить основную информацию о состоянии двигателя в отдельном файле.

Утилита АВТОВАЗ New выполняет диагностику основных параметров автомобиля в автоматическом режиме. В разделе “Переменные” отображается информация о переменных машины: температура охлаждения, обороты, топливо, воздух. Состояние параметров отображается в строке “Значение”. Можно добавить новые наименования в список.

В разделе “Ошибки” отображаются все найденные утилитой ошибки двигателя: сохраненные и текущие. Есть возможность сброса ошибок AG, PG и ECU. Можно посмотреть информацию о текущем статусе двигателя.

просмотр информации об ошибках;
возможность выбора контроллера;
отображение информации о комплектации автомобиля;
инструмент для настройки индикаторов;
функция управления списком переменных;
поддержка графического режима работы приложения.

отсутствует возможность управления механизмами автомобиля;
нельзя изменить COM-порты;
нет функции выбора типа адаптера.

Приложение АВТОВАЗ New доступно бесплатно на русском языке.

Остались вопросы, предложения или замечания? Свяжитесь с нами и задайте вопрос.

Диагностика Лада Калина через ноутбук: программы, подключение, нюансы

Любой автомобилист сталкивался с тем, что на приборной панели выпадал «чек» или светились другие сигнализаторы, но при механическом обследовании ничего не обнаруживалось. В 75% процентах случаев, стоит подключаться к электронному блоку управления, но как это делается, знает далеко не каждый владелец Лады Калины. Статья поведает о том, что потребуется для подключения к «мозгам» автомобиля, а также об основных инструментах, которые помогут устранить причины неисправностей и ошибок.

Видео о подключении ноутбука к ЭБУ Лада Калина через диагностический разъём:

Видео материал расскажет, как провести диагностику Лады Калины, а также, основные программы и нюансы, связные с проведением этой операции.

Причины диагностики

Пример подключения ноутбука к бортовому ПК автомобиля

Любому владельцу Калины известно, что причины неисправностей стоит искать в «мозгах» автомобиля. При подключении в них можно обнаружить ошибки, расшифровка которых позволит точно определить возникшую неисправность. Зачастую, бывает так, что неисправности нет, а горящий сигнализатор сработал из-за ошибок, которые накопились в ЭБУ.

Читать еще: Тонировка фар пленкой своими руками

Таким образом, стоит отметить, что диагностику электронного блока управления стоит проводить один раз на каждые 10 000 км пробега , или другими словами говоря, каждое обязательное техническое обслуживание.

Разъем OBD II для диагностики автомобиля

Что понадобится

Для проведения диагностики Лады Калины потребуется три вещи, а именно:

Ноутбук или планшетный ПК

Ноутбук при помощи которого проводится диагностика своими руками

Программное обеспечение установленное на ноутбук

Провод USB-автомобиль, или еще его называют K-line

С основным инструментарием разобрались. Конечно, упомянем о том, что нужно иметь еще и «мозги», но не в машине, а на плечах, поскольку как показывает практика, 50% автолюбителей после того, как проделывают диагностику или сброс ошибок, у них автомобиль после этого не запускается, а приборная панель горит, как ёлка на рождество.

Прошивки

Теперь стоит более детально разобрать программное обеспечение. Конечно, лучшим вариантом считается приобретение лицензионных программ, за которые нужно выкладывать деньги и порой не малые. С другой стороны, как присуще многим, можно использовать пиратские ПО, которое адаптировано для подключения к автомобилю.

ВАЖНО! Стоит тщательно подходить к выбору программного обеспечения, поскольку, как показывает практика, многие автолюбители, потом, отвозят автомобиль на станцию, для восстановления ПО для своей версии ЭБУ. Можно и загубить блок управления, он находится в салоне.

Итак, какие программы можно использовать для диагностики Лады Калины:

AutoCom pro CARS — программа для диагностики автомобиля

ScanMaster 2.1 при помощи которой можно провести диагностику

Autocom — программа для диагностики состояния автомобиля

Вася Диагност — одна из ряда программ для диагностики состояния автомобиля

Штатная программа для проведения диагностики семейства автомобилей ЛАДА

Самая распространенная программа для диагностики ЛАДА Калина

Это базовые программы, при помощи которых можно провести диагностику и сброс ошибок на Калине.

Процесс диагностики

Не будем рассматривать все варианты диагностики ВАЗ 1117-1119 по каждой программе, поскольку все они однотипного характера. Рассмотрим, пример на варианте ПО VAG-COM USB KKL адаптер. Итак, пошаговая инструкция для проведения диагностических операций:

Процесс установки драйверов для диагностики на ноутбук

Размещение разъема для диагностики автомобиля

Состояние автомобиля показывается на мониторе ноутбука

Вернемся к типовым параметрам. Наиболее важных из них не так уж много:

UACC – напряжение аккумуляторной батареи — 13.9В – 14.5В. Для проверки необходимо включить все мощные потребители энергии (дальний свет, обогрев заднего стекла, подогрев сидений и так далее). Меньшее напряжение указывает на необходимость отдельной проверки цепей электрики.

THR – положение дроссельной заслонки. На холостом ходу 0%. За этот параметр отвечает датчик положения дроссельной заслонки. Обычно на его неисправность указывают «рывки и провалы» при движении, а также увеличенные обороты холостого хода. Проверяем этот параметр на незаведенном двигателе (но с включенным зажиганием). Плавно нажимаем на педаль газа, следя за показаниями положения, которые должны также плавно расти до 85–90%. А почему не 100? Потому что 90. Так заложено производителями. Если всё соответствует – датчик исправен. Если нет, то начните с малого — визуальная проверка и чистка дроссельного узла.

FREQ – частота вращения коленвала. Будет меняться от 800 до 840 об/мин. Сигнал снимается с датчика положения коленвала (ДПКВ). Если двигатель завелся, значит этот датчик исправен. Он единственный, с неисправностью которого запуск двигателя невозможен.

AIR – массовый расход воздуха. Обычно от 10 до 12 кг/час на холостом ходу. Берется с самого главного датчика – массового расхода воздуха (ДМРВ). К сожалению, его реальная проверка без соответствующего оборудования невозможна. Хотя в автосервисах очень любят с важным видом замерить напряжение на датчике обычным мультиметром и тут же вынести вердикт, основывая свое решение на расхождении в сотые доли вольта (и тут же предложат купить у них новый за 2500–3500 рублей). Поэтому поступаем просто. Надавливаем ногой на педаль газа, чтобы обороты подскочили до 4000–5000 об/мин. Расход воздуха также должен резко вырасти до 200–250 кг/ч, и исправный датчик эти цифры должен Вам выдать.

UOZ – угол опережения зажигания. Будет меняться от 6 до 15 градусов. Угол опережения рассчитывается ЭБУ на основании показаний многих датчиков, даже температурного. Отдельного датчика угла опережения не существует. Поэтому идем дальше.

INJ – длительность импульса впрыска. 3–5 мс на холостом ходу. Это время, на которое открывается каждая форсунка для впрыска топлива в цилиндр. Если показания значительно большие, возможно, форсунки засорены и требуют промывки, либо давление топлива мало вследствие засоренного топливного фильтра или неисправного насоса. По-настоящему форсунки можно проверить только на специальном стенде. Для косвенной проверки резко нажимаем на педаль газа. Время впрыска также должно скакнуть до 15–20 мс. Пока ограничимся этой процедурой.

FSM – количество шагов регулятора холостого хода (РХХ). Часто его называют датчиком холостого хода, хотя к семейству датчиков он никакого отношения не имеет и представляет из себя шаговый электродвигатель с укрепленной на валу конусообразной «затычкой», которая перекрывает канал подачи воздуха в обход дроссельной заслонки, тем самым регулируя холостой ход. На холостом ходу этот параметр может быть в пределах 40–60 шагов. При нажатии на педаль газа – возрастать до 150 – 180.

ALAM1 – напряжение на датчике кислорода до катализатора. При прогретом двигателе должен меняться от 0,008 до 0,7В и обратно, что говорит об исправно работающей обратной связи.

LUMS_W – неравномерность вращения коленвала. Если больше, чем 4 об/с – значит, имеются пропуски воспламенения по цилиндрам. Повод проверить свечи и высоковольтные провода.

QT – расчетный расход топлива. На холостом ходу – 0,6–0,9 л/час. Конечно, для полной диагностики желательно проверить давление в топливной рампе, напряжение пробоя в свечах зажигания, посмотреть компрессию по цилиндрам, да и СО узнать не помешает. Но все это требует дорогостоящего оборудования и еще большего опыта. Если расчётный расход топлива повышен, то соответсвенно появится и перерасход топлива. Быть может выбраны не те свечи зажигания?

Выводы

Итак, провести диагностику и исправление ошибок Лады Калины, не так уж и сложно. Стоит только внимательно идти по пошаговой инструкции и все получится. Так, автомобиль лишится всех ошибок, и сбросятся сигнализаторы на панели приборов, а автолюбитель узнает полностью о проблемах, которые есть у него в автомобиле.

Читать еще: Неисправность амортизатора как определить

Программа опен диаг про

Программа для компьютерной диагностики автомобилей

Windows 10
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP

Тип лицензии:
Условно-бесплатное

OpenDiag — сервисная программа-сканер для диагностики компьютеризированного оборудования автомобилей. Основная задача приложения — обмен данными с бортовой системой авто, получение технической информации о подконтрольных устройствах. Приложением поддерживаются несколько типов аппаратных адаптеров, через которые осуществляется обмен данными: K-line, ELM327, CAN и J2534 (OpenPort 2.0, MiniVCI и аналогичные).

Программа предназначена для установки на ПК под управлением Windows XP или выше разрядностью 32 и 64-бит. Интерфейс выполнен на русском языке.

Программа OpenDiag

OpenDiag — довольно узкоспециализированная программа, позволяющая производить диагностику бортовых систем автомобилей марок ВАЗ, ГАЗ, УАЗ, ЗАЗ, Renault и Hyundai. Основное требование для обеспечения работоспособности утилиты — наличие поддерживаемых типов адаптеров.

Сканер OpenDiag позволяет получать исчерпывающую диагностическую информацию о тех или иных электронных модулях автомобиля:

Электронные блоки управления (ЭБУ).
Противоугонные системы (иммобилайзеры).
Антиблокировочные системы (ABS).
Автоматические коробки передач.
А также широкая номенклатура бортовых электронных приборов, устройств, датчиков (т.е. программа способна считывать техданные с центрального модуля электропакета, к которому подключено оборудование).
Следует отметить, что в программе отдельно реализованы функции диагностики климатическим/отопительным оборудованием, подушками безопасности и блоками управления стеклоочистителей.

Важно понимать, что сканер OpenDiag (как, впрочем, и все аналогичные программы) не работает со всеми моделями вышеперечисленного электрооборудования автомобилей. Наибольшую ценность данный программный продукт имеет для станций техобслуживания и автомастерских, специализирующихся на диагностике/ремонте/ТО автомобилей отечественных марок — ВАЗ, ГАЗ, УАЗ.

Примеры электронного оборудования, поддерживаемого сканером OpenDiag применительно к российским авто:

Автомобили ВАЗ: порядка 19 моделей ЭБУ Bosch, Январь, Итэлма и SIRIUS (Largus), а также наиболее распространенные модели (в сумме порядка 26 единиц) иммобилайзеров, модулей электропакетов, усилителей руля, подушек безопасности, климотехники, антиблокировочных систем и трансмиссий.
Автомобили ГАЗ: порядка 16 моделей ЭБУ Bosch, Микас, M3 и VS 5.6, из дополнительного оборудования на данный момент поддерживаются только АБС Bosch 8.1 (ГАЗ).
Автомобили УАЗ: 6 поддерживаемых моделей ЭБУ Bosch и Микас, а также АБС Bosch0.

Полный перечень поддерживаемых моделей автомобилей и конкретных электронных устройств бортовой сети можно получить на официальном сайте разработчика сканера OpenDiag.

Полная версия OpenDiag

Существует две версии программы OpenDiag — свободно распространяемая и платная. В бесплатной версии ПО недоступны такие полезные функции как:

Считывание данных с адаптеров J2534 и CAN.
Диагностика ЭБУ Итэлма модельного ряда M74CAN, M75CAN, M74CAN MAP и M86.
Диагностика модулей электропакета ВАЗ Гранта/Приора, антиблокировочных систем Bosch 9.0/9.1 CAN, автоматических коробок Jatco AY-K3, а также блоки управления ПБ (Takata).
Диагностика бортовых систем французских автомобилей Renault и корейских Hyundai.

Кроме того, в бесплатной версии OpenDiag имеются незначительные (по словам разработчика) ограничения по работе с самой программой, например:

Редактирование, импорт и экспорт из файлов допуска параметров.
Отправка в печать на принтер графиков, сервисных записей и кодов ошибок.
Запись идентификаторов электронных блоков управления.
Активация регистраторов и другие.

Описание

OpenDiag – программа для диагностики и технического обслуживания «электроники» в автомобилях СССР. Она анализирует всю электронику автомобиля и отдельных компонентов. Программа сканирует начинку в старых автомобилях через ELM-адаптер и выполняет настройку запчастей.

Эта программу часто используют в автосервисах. Опытные автомобилисты обходятся без услуг автосервиса и делают диагностику вручную, используя адаптер K-line, ELM327 или J2534. Не все адаптеры доступны в бесплатной версии программы, поэтому стоит воспользоваться OpenDiagPro. В этой версии есть расширенные возможности и дополнительные инструменты, которые обеспечивают доступ к электронике транспортного средства.

Структура и возможности

Программа создана из нескольких модулей. Каждый модуль «собирает» информацию о системах конкретного назначения и компонентов транспортного средства. OpenDiag используют для диагностики коробки передач с «автоматикой», а также системы для автоматической блокировки колёс. В утилите есть опции для проверки электропакета, системы, которая управляет двигателем и прочих компонентов.

Готовая информация о системах автомобиля зависит от его марки и создателя оборудования. Сканирование и обновление технических данных отображается по факту.

Перед запуском диагностики для выбранного блока, нужно войти в программу и выбрать меню «Выбор блока». Потом указать необходимый компонент в списке и щелкнуть на него. Подождите, пока OpenDiag покажет панель специального назначения.

Основная оболочка и интерфейс программы выводит информацию о транспортном средстве. Все данные отображаются в автоматическом режиме, когда вы подсоединяете адаптер в OpenPort 2.0 или MiniVCI. При необходимости вы выбираете другую конфигурацию и указываете порт. Не все адаптеры выводят подробную информацию о поломках автомобиля.

При покупке диагностического адаптера, будь то elm327 или обычный k-line адаптер Вы непременно столкнетесь с проблемой выбора оптимального софта для диагностики автомобилей семейства ВАЗ / ГАЗ / УАЗ / ЗАЗ. Представленная программа имеет широкий функционал и полностью перекрывает потребности, как рядового автомобилиста так и начинающего диагноста. Программа является наиболее продуманным продуктом в классе диагностических программ к адаптерам k-line и elm327 для диагностики русских автомобилей.

Программа OpenDiagFree для диагностики автомобиля через OBD разъемы имеет, как платную (расширенную) так и бесплатную версию. Для работы с обычным k line адаптером Вам подойдет бесплатная версия данной программы, для полноценной работы с elm327 адаптером Вам уже будет необходима лицензия, так как функционал программы при работе с адаптером на чипе elm327 практически полностью урезан.

Основные возможности программы для диагностики автомобилей OpenDiagFree:

— Отображение параметров двигателя в режиме реального времени

— Отображение и сброс ошибок ЭБУ Вашего автомобиля (потушить лампочку Check Engine на приборной панели.)

— Коррекция показателей и параметров автомобиля ( например корректировка холостых оборотов,идентификационных номеров, внимание- сохранение параметров измененных устройств возможна только в платной версии программы.)

— Построение графиков работы устройств и исполнительных механизмов

Представленная программа не только диагностирует двигатель Вашего автомобиля, но и поддерживает работу с дополнительным оборудованием, например ABS, подушками безопасности, иммобилайзером и прочим.

Так же дополнительным плюсом данной программы при работе с ней малоопытным пользователем стоит отметить большой процент автоматизации процессов к примеру функция определения комплектации сама обнаружит порт через который подключен k line или ;elm327 адаптер, а так же идентифицирует ЭБУ Вашего автомобиля. Вам останется только нажать кнопку диагностики и считать показатели автомобиля.
