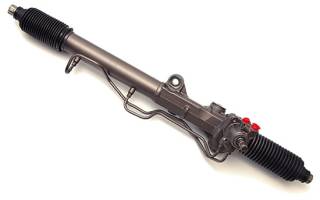

Ремонт и регулировка рулевой рейки на ВАЗ 2114 своими руками

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Один из наиболее важных узлов, влияющих на безопасность, является рулевое управление. Выполнять ремонт рулевых реек приходится не так часто владельцам ВАЗ 2114, поскольку эти агрегаты имеют достаточно продолжительный срок службы. Но ряд факторов и время приводят к тому, что приходится обращать самое непосредственное внимание на рулевые, своевременно диагностировать неполадку и оперативно ее устранять.

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

Признак	Необходимые действия
При поворотах руля слышен стук, возникает люфт	Если ситуация происходит при движении автомобиля, достаточно провести ремонтные мероприятия, воспользоваться ремкомплектом
Стук и люфт возникает при поворотах рулевого колеса, когда машина стоит на месте	Это яркое свидетельство критического состояния рейки. Проблема решается только путем ее полной замены.

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.

Полный разбор

Первым делом следует подтянуть рейку. Но как это делается? Для этого достаточно просто закрутить регулировочный болт. Регулировка выполняется ключом на 17 миллиметров.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Цена вопроса

Новая рейка обойдется вам примерно в 3 тысячи рублей. Стоимость услуг СТО по замене реек стоит около 2 тысяч рублей. То есть в общей сложности вам придется потратить 5 тысяч рублей, если доверить работу мастерам.

Ремкомплект

Однако рейка ремонтируется не сложно. Это мероприятие большинство владельцев ВАЗ 2114 выполняют своими руками. Плюс приличная экономия денег.

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

• Ремкомплект одной из трех комплектаций (о них ниже);
• Подшипники;
• Смазка;
• Набор ключей и отверток.

Выбор ремкомплекта

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

• Шайбы;
• Гайки;
• Подшипники;
• Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине. Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Ремонт

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Процесс замены

Переходим непосредственно к процедуре ремонта.

1. Снимите рейку со своего посадочного места.
2. Демонтируйте упорную гайку шестигранником на 17 миллиметров.
3. Достаньте упорную гайку, выньте стопорное кольцо, пружину, а также реечный упор.
4. Сначала извлекается пыльник вала шестерни, после чего без проблем доберетесь до стопорного кольца.
5. Демонтируйте гайку, которая удерживает подшипник шестерни. Приготовьтесь к тому, что откручивать ее будет достаточно сложно, приложите усилие. Это нормально. Хуже, если он практически не держится.
6. Вал приводной шестерни выпрессовывается.
7. Рейка извлекается из корпуса.
8. Далее достаньте опорную втулку, смажьте и поставьте на место. При ее возвращении обратно может потребоваться усилие.
9. Замените все присутствующие в узле подшипники. Некоторые извлекать тяжело, а другие и вовсе практически невозможно. Но сделать это нужно. Если вынуть совсем не удается, тогда разрубите подшипник с помощью зубила и достаньте его щипцами.
10. Изучите состояние всех поверхностей, деталей, агрегатов на предмет наличия каких-то дефектов, повреждений.
11. Если заметили неисправные элементы, замените их, воспользовавшись набором ремкомплекта.
12. В конструкции будет достаточно много подвижных элементов. Каждый из них обязательно смазывается высококачественной смазкой. Здесь хорошо себя проявит Литол.
13. Выполните обратную сборку, следуя обратной последовательности демонтажа.
14. Для обратной сборки вам обязательно потребуется помощь. Потому заранее договоритесь с другом или еще кем-то, кто сможет вам посодействовать в этом деле.
15. Поставьте отремонтированную рейку на место, наживите ее крепежные элементы.
16. В шпицы заводится рейка. Именно здесь вам потребуется помощник. Сделать это самому практически невозможно.
17. Воспользуйтесь зубилом, чтобы разжать хомуты.
18. Закрутите по местам все крепежные болты.

Выполнив сборку узла, обязательно проверьте его в действии. Учтите, эксплуатировать автомобиль после этого в прежнем режиме нельзя. Для начала обязательно заедьте на автосервис, где будет проведен развал-схождение. Только после этого ремонт узла можно считать завершенным.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

Замена рулевой рейки ваз 2114

Как заменить рулевую рейку на ВАЗ 2115: пошаговая инструкция с фото и видео.

ВАЗ 2114 (Lada 2114) является рейстайлингом ВАЗ 21 99, выпускавшегося в 1994-2 4 года и являлся родоначальником Lada (Самара) второго поколения.

Производительность автомобиля, как и у любого механизма, зависит от исправного функционирования каждой детали. Вышедшая из строя одна, тянет за собой другие – принцип «цепной реакции». Одним из таких механизмов является рулевая рейка. Неисправность ее не допускается, так как дефектное рулевое управление смертельно опасно. Эксплуатировать машину с подобной неисправностью не допускается. Когда при поворотах руля слышен стук и хруст, следует заменить рулевую рейку, иногда можно обойтись подтяжкой болтов или заменой сальников. Но если после этого проблема остается, то нужно все-таки рулевую рейку заменить. Иногда после подтяжки болтов вращение руля немного ухудшается, а часто руль полностью клинит.

Заменить рулевую рейку на ВАЗ 2114 не так уж и сложно, но если совсем нет навыков ремонта, то лучше обратиться в сервис. Самостоятельно провести замену можно, но удобнее взять в подмогу помощника.

Необходимые инструменты для замены рулевой рейки на ВАЗ 2114

1. шестигранник на «17»;

2. съемник рулевых тяг;

3. трубка – длина 6 , диаметр отверстия 3 ;

6. набор ключей (рожковые и накидные);

7. зубило (ширина зуба 5-7 миллиметров);

8. и сама рулевая рейка.

Процесс снятия и установки рулевой рейки на ваз 2114

фото отчет по процессу проделанной работы

1. Затягиваем ручной тормоз, блокируем руль, под задние колеса ставим упоры, отсоединяем клемму АБ.

2. Срываем болты креплений колес стоящего на земле автомобиля.

3. Домкратим машину и снимаем колеса.

4. Снимаем сами колеса и смазываем открученные гайки WD-4

5. Откручиваем в салоне стопорный болт кардана.

6. Далее, чтобы облегчить работу и открыть доступ к рейке, под капотом откручиваем абсорбер.

7. Расшплинтовываем гайку наконечника и аккуратно выбиваем его от стойки. Помните, что по резьбе бить нельзя.

8. Если нет специального съемника тяг, то пользуемся монтажкой или молотком.

9. Далее аккуратно откручиваем крепежные гайки рулевой рейки.

10 . С правой стороны достаем рейку.

11. Затем выбиваем ее со шпицов, обычно она выходит без особых трудностей.

12. Теперь рейка снята – откручиваем ее наконечники и подсчитываем количество витков.

13. Открываем в новой рулевой рейке боковые заглушки и заполняем литолом отверстия.

14. Аккуратно прикручиваем наконечники. Обязательно обращаем внимание на то, чтобы их не перепутать местами, так как левый отличается от правого.

15. Дабы поставить новую рейку на место будет нужна помощь напарника. Устанавливаем рулевую рейку на место и наживляем крепления. Подсобник нужен для того, чтобы помочь попасть точно в шпицы рулевого кардана. Для разжатия хомута можно воспользоваться зубилом. Шпицы так войдут гораздо легче.

16. Рулевая рейка имеет специальную проточку для стопорного болта, который туда аккуратно устанавливается.

Интересная статья на тему как отрегулировать свет фар на ВАЗ 2114 своими руками не прибегая к помощи авто сервисов.

Сборка рулевой рейки производится в обратном порядке относительно разборки. Закручиваем гайки на рулевой рейке, не сминая резиновые заглушки, расположив их под хомутами правильно. Разумнее использовать гайки самоконтрящиеся – не будут сами откручиваться. Шпильки опрыскиваем литолом. Соединяем рычаги стоек и рулевые наконечники, затягиваем гайки. Все готово, теперь «обуваем» колеса, походу процесса оценивая состояние тормозных механизмов. Далее надеваем клемму АБ и на развал-схождение. Обязательно нужно не забыть о том, что после замены рейки следует провести тщательную регулировку развал/схождения. Время, которое будет потрачено на работу – ориентировочно 4 часа.

Ремонт рулевой рейки на ВАЗ 2114, 2115, 2108, 2109, 21099, 2113 своими руками видео

Разборка рулевой рейки ваз 2114

П орвался пыльник рулевой рейки, появился люфт рулевого колеса, появился стук. Пора чинить рулевую рейку.

Откручиваем теплоотражатель (я не знаю, как этот кусок жестянки правильно называется, но думаю что как-то так).

Отгибаем края пластины, предотвращающие самопроизвольное раскручивание болтов крепления рулевых тяг к рулевой рейке.

Откручиваем рулевую рейку от кузова автомобиля.

Полностью откручиваем болт крепления промежуточного вала рулевого управления к валу приводной шестерни рулевой рейки и в принципе можно рулевую рейку снять, однако так не бывает, что бы все шло как по маслу, как я только не пытался сдернуть рейку все напрасно, пока немного не расклинил крепление промежуточного вала

Привязал веревку к рулевой рейке, а другой конец к гвоздодеру и со второго рывка рулевой механизм выскочил.

Разборка Рулевой рейки.

Для разборки рулевой рейки необходимы два спец. ключа, которых, конечно же, на момент разборки у меня не было, но я нашел выход. Для того, чтобы открутить упорную гайку, взял длинный болт, с головкой на 17, и сделал из шестигранной головки, треугольную, ну почти треугольную, одна из граней немного подточена, подточил у болта бока, под ключ на 10 и без проблем открутил упорную гайку на рулевой рейке.

Извлекаем содержимое: упорная гайка, пружина, стопорное кольцо и упор рейки.

Снимаем пыльник вала приводной шестерни, вытаскиваем стопорное кольцо.

Откручиваем гайку подшипника приводной шестерни. Казалось бы, так просто “открути гайку”, только не эту, мало того, что она как и упорная гайка, под восьмигранник, так еще и вал в середине торчит.

Я взял изогнутый накидной ключ на 17, обточил наружную часть ключа под восьмигранник и также без проблем открутил гайку подшипника. К сожалению фотку ключа после обточки сразу не сделал, забыл, а когда менял стойки, я его разорвал.

Выпресовываем вал приводной шестерни. В валу есть выточка под болт крепления вала к промежуточному валу рулевого управления, что позволяет вставить вал в тиски, не зажимая его до упора, аккуратно через деревянную проставку или киянкой сбиваем корпус рулевой рейки.

После извлечения вала, вынимаем рейку из корпуса.

Ремкомплект рулевой рейки. (Перед покупкой ремкомплекта, посмотрите маркировку рулевой рейки) Ремкомплект я взял за ранее, для ВАЗ 2110, Разбирая рулевую рейку, я понял, что взял не тот ремкомплект, оказалось, что у меня восьмерошная рулевая рейка, пришлось ехать менять на ремкомплект для ВАЗ 2108, заодно и спец. ключи для рулевой рейки приобрел.

Сборка рулевой рейки. Извлекаем опорную втулку. Поддевается плоской отверткой.

Смазываем место под опорную втулку, и через отверстие при помощи отвертки ставится на свое место. Скажу честно, ставится нелегко.

Обрезаем уплотнительные кольца.

Меняем роликовый подшипник. Правда, лучше его не трогать, достать старый нереально сложно, покрайней мере для меня, не чего лучше не придумал, как только разрубить стамеской на 2-3 части.

Меняем подшипник на валу приводной шестерни.

Вставляем рейку в корпус.

Ставим на место вал приводной шестерни.

Закручиваем гайку, фиксируем штопорным кольцом.

Надеваем пыльник на вал.

Вставляем упор рейки.

Закручиваем упорную гайку.

Регулировка рулевой рейки. Для регулировки рулевой рейки, упорная гайка закручиваемся до легкого упора, и отпускается на 30 о .

Отверстие упорной гайки затыкается резиновой заглушкой.

Набиваем рулевую рейку смазкой.

Надеваем пыльник рулевой рейки, фиксируем хомутами.

Ключ для подтяжки рулевой рейки ваз 2114

Вчера довелось проехать приличное расстояние по трассе. Была замечена вибрация на руль, с такой вибрацией я уже сталкивался 20 тысяч назад, она говорила о необходимости подтянуть рулевую рейку.

Процесс несложный, но для него требуется специальный ключ.

Далее загоняем автомобиль на канаву/подъемник, в моем случае первое, залезаем под него.

Если присмотреться, то видим снизу рейки выемку, при помощи данной выемки и ключа производится регулировка. Обработал очистителем AB-80 и подтянул рейку. Подтяжка производится по часовой стрелке.

Люфтомера у меня нет, поэтому проверку осуществлял путем тест-драйва. В первый раз чуть перетянул, из-за чего чуть туже обычного стал крутиться руль, заехал еще раз, немного отпустил, руль стал крутиться нормально. Выехал проверил на трассу — вибрация ушла.

Никто не станет отрицать тот факт, что исправное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и безаварийную эксплуатацию в принципе. Независимо от типа рулевого привода, будь то червячный рулевой механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надёжный и простой в ремонте и регулировке рулевой механизм. Он не имеет гидравлического усилителя, тем проще его обслуживание и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Заключение

Рулевая рейка требует за собой ухода не меньше, чем рулевые наконечники

Никто не станет отрицать, что исправное рулевое колесо – это один из факторов, влияющий на гарантию безопасности водителя и пассажиров. Независимо от типа рулевого привода, всех их периодически необходимо обслуживать. Все автомобили второго поколения, в том числе и ВАЗ-2114, обладают надежным и простым в ремонте и регулировке рулевым механизмом. Он не снабжен рулевым гидравлическим усилителем, что без проблем позволяет подтягивать и обслуживать рулевую рейку.

Перед тем как подтянуть рулевую рейку на ВАЗ-2114, нужно рассмотреть предпосылки, указывающие на необходимость ее подтяжки или ремонта.

АвтоВАЗ дает гарантию, составляющую десять лет. Это достаточно продолжительный срок эксплуатации рулевого механизма. Но не стоит забывать, что гарантия дается для идеальных условий использования механизма. В основу расчетов срока эксплуатации входят нормальные дороги и постоянная качественная смазка, находящаяся в картере рейки и умеренный стиль вождения.

В реальной жизни десятилетний срок эксплуатации практически недостижим. Плохие дороги, сомнительное качество запчастей и жесткое вождение автомобиля заканчиваются тем, что механизм раньше времени дает о себе знать.

Признаки неисправностей рулевого механизма на ВАЗ-2114

Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:

• большойлюфтрулевогоколеса;
• протеканиесмазкичерезсальникирейки;
• неожиданноезакусываниерейкивовремяезды;
• стукподкапотомприпередвижениипоплохойдороге.

Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.

Второй способ применяется после капитального ремонта или замены механизма. Мы же рассмотрим простой способ, цель которого убрать увеличенный люфт и стуки под капотом.

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства.

Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

1. Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
2. С нижней части двигателя демонтируется брызговик и защита картера.
3. Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
4. Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.
5. Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
6. С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
7. Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
8. После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.
