Регулировка педали газа ваз 2114

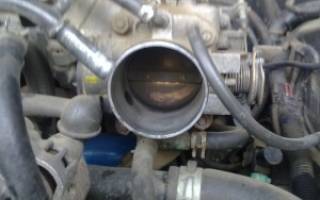

Обучение дроссельной заслонки – суть и тонкости операции

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

1 Обучение дроссельной заслонки – что это за процесс?

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования “сердца” автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи. После промывки данного узла обороты двигателя обязательно увеличатся за счет того, что сечение дросселя, освобожденного от загрязняющего слоя, станет больше.

Процедуру возвращения в начальное (заданное производителем) положение заслонки принято называть ее обучением либо адаптацией.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

после полного разряжения аккумуляторной батареи транспортного средства;
после замены либо снятия педали акселератора;
после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

свист при перегазовке;
неадекватное поведение мотора на холостом ходу;
нехватка мощности на холостом ходу либо провалы.

3 Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

поездить на автомобиле 10 минут;
обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
прогреть коробку передач;
колеса ТС должны стоять прямо, руль находится в среднем положении;
температура двигателя – 70–95 °С;
все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
селектор автоматической коробки передач ставят на N или Р.

4 Обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

Полностью отпустить педаль.
Повернуть в “ON” ключ зажигания, выждать не менее двух секунд;
Отключить зажигание, выдержать 10 секунд;
Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению “Закрыто” следует выполнить такие операции:

Отпустить (полностью) педаль акселератора.
Ключ поставить в положение “ON”.
Зажигание переключаем в “OFF” и ждем 10 секунд.
Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, “вооружившись” секундомером и некоторой толикой терпения. Процедура выполняется так:

Двигатель запускается и прогревается до стандартной рабочей температуры.
Зажигание выключается, в течение 10 секунд никаких действий не производится.
Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

Регулировка дроссельной заслонки ваз 2114

Регулировка троса дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Трос дроссельной заслонки — благодаря данному тросу, заслонка открывается на нужный для вас угол, то есть чем больше вы жмёте на педаль, тем больше заслонка и открывается за счёт трос который за неё тянет, благодаря этому вы решаете для себя как автомобиль будет ехать и разгоняться, но данный трос ещё может заедать это происходит из-за его износа, со временем он махрится в связи с чем задевает за оболочку в которой он располагается и самое страшное в этом то, что заслонка стопориться в том положении в котором тросик заел, то есть вы выжали к примеру до конца педаль газа и тросик у вас заел, вы убираете ногу с педали а тросик то в том положение и остаётся (Он должен возвращаться когда ногу с педали газа вы убираете) и тем самым автомобиль продолжает набирать обороты но на педаль вы при этом не жмёте, особенно первый раз когда вы столкнётесь с этой проблемой, первом делом вы испугаетесь и растеряться можете, но в этой ситуации самое главное не паниковать и просто на педаль газа нажимать ногой нужно, в один момент когда вы на педаль нажмёте и резко уберёте ногу с неё, тросик может выйти из зацепления и вернуться на своё место в связи с чем, обороты у автомобиля упадут до холостых и двигатель опять начнёт работать нормально.

Примечание!
Для того чтобы произвести регулировку троса, из инструментов вам понадобиться взять: Набор из гаечных ключей и возможно что ещё отвёртка вам пригодиться!

Где находится трос дроссельной заслонки?
Он начинает свой путь от педали газа и заканчивает сектором дроссельной заслонки, то есть у него есть два конца, один из которых к педали газа крепиться а второй к сектору дроссельной заслонки прикреплён (Сектор указан красной стрелкой, но его к сожалению плохо видно, а сам трос синей стрелкой при этом указан), для того чтобы трос не болтался возле двигателя, он крепиться к металлическому кронштейну который находиться на крышки головки блока цилиндров (Кронштейн к которому трос крепиться, указан зелёной стрелкой) кстати в этом то и месте регулируется трос, посредством подтяжки и ослабления регулировочной гайки, читайте статью далее и о какой гайки идёт речь, сразу поймёте.

Когда нужно регулировать трос дроссельной заслонки?
Упомянем снова одну важную деталь при которой трос нужно не регулировать, а сразу менять на новый, в общём со временем он может размохрится и будет в связи с этим заедать, это очень опасно и особенно это опасно на дороге, поэтому время от времени либо смотрите за состоянием троса, либо же периодически (Раз в год или два или три) меняйте его на новый, он стоит не очень то и дорого и заменяется легко, если вы ещё не умеете этого делать то в таком случае изучите статью под названием: «Замена троса дроссельной заслонки на автомобиле», теперь перейдём к основному вопросу и ответим на него, трос нуждается в регулировки когда дроссельная заслонка начинает либо не полностью открываться, либо же не полностью закрываться, проверить это очень легко, достаточно отсоединить для этого воздушный патрубок от дроссельной заслонки (Он отсоединяется при помощи ослабления винта который указан красной стрелкой, сам патрубок который от дроссельного узла вам нужно будет отсоединить, указан синей стрелкой) и заглянуть во внутреннюю часть дроссельного узла, вы там увидите саму дроссельную заслонку, после чего попросите помощника или воспользуйтесь подручными средствами (Кирпичом или же палкой) нажать до упора педаль газа, вы в это время посмотрите на заслонку и убедитесь для себя что она полностью открылась (Она должна идеально ровно открыться, перекосов быть не должно, в противном случае отрегулируйте привод), как только убедились что всё нормально, скажите помощнику чтобы убрал ногу с педали газа и убедитесь что заслонка закрылась (Она может закрыться не полностью, это нормально но вы это можете даже и не увидеть, но если же отчётливо видно что заслонка не закрылась и находиться в полу открытом положение, тогда отрегулируйте привод, более подробно об процедуре этой проверки читайте в стать: «Регулировка троса дроссельной заслонки на ВАЗ 2109 », там приведена картинка посмотрев на которую вы всё сразу поймёте).

Читать еще: Прокладка впускного коллектора лада гранта

Как отрегулировать трос дроссельной заслонки на ВАЗ 2113-ВАЗ 2115

1. Регулируется он очень легко, берётся в руки два гаечных ключа и двумя этими ключами расконтриваются гайки (Это когда одну гайку крутишь по часовой стрелки к примеру, а другую против часовой, тем самым они раскручиваются) которые указаны стрелками на фото ниже (Кстати перед тем как гайки расконтривать, отодвиньте защитный колпачок в сторону как на фото ниже показано, чтобы он не мешал), после того как гайки расконтрены, приступайте к регулировки регулировочной гайки (Она указана красной стрелкой) её вам нужно будет вращать и тем самым придётся найти золотую середину (Золотая середина это когда дроссельная заслонка будет открыта полностью после нажатия до упора на педаль и когда она будет закрыта при отпущенной педали газа, но так же ещё и на трос нужно смотреть когда вы его натяжение регулируете, а именно он должен натянуться хорошо и не прогибаться, если прогибается прямо чуть-чуть то это нормально, но вот если много то в таком случае дальше регулируйте привод), но учтите одну вещь, обе гайки законтриваются (То есть заворачиваются таким образом, чтобы они с друг другом сомкнулись плотно, но не забывайте что между ними стоит кронштейн, поэтому вместе вы их никак не сомкнёте а только можете впритык друг к другу законтривать) после регулировки регулировочной гайки, поэтому как только регулировочную гайку по вращали, законтривайте их снова и проверяйте положение дроссельной заслонки при полностью нажатой педали газа и когда нога с педали убрана, вот в этом и заключается вся регулировка.

Примечание!
Если при регулировки вы не сможете добиться золотой середины положения дроссельной заслонки, то это либо трос у вас слишком вытянут и его необходимо заменить на новый, либо же у вас с самим дроссельным узлом проблемы, но с самим узлом вряд ли может что то случиться, они как правило живут долгую жизнь и если вы его соберётесь поменять, то денег потрать придётся не очень то много и не очень то и мало, поэтому говорить что во всём виноват сам узел не надо, сперва с основных вещей начните из-за которых проблема с открывание и закрыванием дроссельной заслонки может быть, то есть сперва с самого троса начинать придётся и уже потом об других деталях только думать!

Дополнительный видео-ролик:
Чуть ниже мы разместили небольшой по длительности даже короткий видео-ролик, в котором показывается принцип регулировки троса дроссельной заслонки, посмотрите его и вы сразу всё поймёте.

Регулировка инжектора на ВАЗ-2114

Сегодня столь привычный для нас карбюратор на бензиновых двигателях постепенно вытесняется более совершенным механизмом – инжектором. Толчком для разработки новой топливной системы еще в 60-70-х годах стала необходимость снижения вредных выбросов в атмосферу и уменьшения вреда от выхлопов. Появление новых инжекторных двигателей позволило успешно решить эту проблему.

Преимущества

Но снижение вредности выхлопа – это далеко не единственный плюс инжекторов в сравнении с более устаревшим карбюратором. Преимуществ много больше:

— во-первых, топливовоздушная смесь под контролем ЭБУ дозируется идеально, что позволяет существенно снизить расход автомобиля. На практике инжекторный двигатель на 20-30% экономичнее карбюраторного предшественника;

— во-вторых, токсичность выхлопных газов уменьшается в разы. Во многом это стало возможным, благодаря применению специальных датчиков;

— в-третьих, повышается мощность силового узла в среднем на 10-12%. Это объясняется четкой установкой угла опережения (здесь в силу вступает действие электроники), а также повышением качества наполнения цилиндров;

— в-четвертых, существенно улучшаются динамические свойства машины, она становится более резвой и приемистой при разгоне. Электроника отлично реагирует на команды водителя, производит точную и эффективную регулировку топливовоздушной смеси;

— в-пятых, автомобиль становится намного легче завести при любой температуре (карбюраторные двигатели этим редко могли похвастаться).

При этом важно отметить, что работа системы напрямую зависит от программы, прошитой в ЭБУ и информации, поступающей от многочисленных датчиков. Так, в работе системы принимают участие следующие контроллеры – положения дроссельной заслонки, массового расхода воздуха, положения коленчатого вала, температуры охлаждающей жидкости, детонации и кислорода.

Когда производить регулировку?

Несмотря на свою надежность, инжектор не является идеальной системой. Здесь также возможны сбои, которые автолюбитель может исправить и откорректировать. К примеру, во время эксплуатации могут появиться неприятные «провалы» двигателя, увеличится расход топлива, возникает «плавание» оборотов на холостом ходу. Все это может быть свидетельством неправильной настройки инжектора.

Многие считают, что инжектор – это абсолютно необслуживаемый узел, который сложно регулировать. Автолюбители жалуются, что на нем нельзя изменить углы опережения, произвести настройку подачи топливовоздушной смеси и так далее. Но при определенных знаниях все не так трагично. Некоторые регулировки инжектора ВАЗ-2114 все-таки можно сделать своими руками.

Для начала необходимо убедиться, что все датчики исправны и четко выполняют свою задачу. Только в этом случае можно приступать к настройке. Известно множество случаев, когда автолюбители тратили по несколько часов на регулировку зря. В итоге причиной всех проблем оказывался один из датчиков. Если все нормально, продолжайте проверку.

Включайте зажигание и дожидайтесь, пока топливо закачается инжектор. При этом на панели приборов должна зажечься лампа неисправности (не переживайте – так надо). Включайте бортовой компьютер и дождитесь проведения им диагностики. В этом случае должны высветиться все основные параметры авто. Если ошибок не обнаружено, продолжаем дальше.

Читать еще: Уаз hunter тюнинг салона

Проверьте дроссельное устройство. Включайте зажигание и промеряйте с помощью мультиметра напряжение датчика и бортовой сети. Одновременно с этим посмотрите, насколько открылся дроссель. При отсутствии проблем уровень напряжения датчика должен составлять около 0,5 В, а бортовой сети – около 12 Вольт. Что касается дроссельной заслонки, то она должна быть открыта до одного процента. Если после теста получены именно такие параметры, то в регулировке нет необходимости.

Аналогичную проверку дросселя желательно провести и при полном нажатии педали газа. В этом случае напряжение на датчике должно быть около 4,5 Вольт, открытие дросселя – 90-100%.

Чип-тюнинг

Учтите один нюанс – для проведения полноценной регулировки желательно иметь под рукой ноутбук, специальный адаптер для подключения к диагностическому разъему, а также софт для настройки. В этом случае можно подключиться к «мозгу» автомобиля и внести необходимые изменения. Более того, с помощью компьютера можно воочию видеть все выставленные на заводе параметры и производить их корректировку. Естественно, действовать наобум опасно – вы должны четко понимать, что меняете, зачем и каких результатов планируете добиться в перспективе. При желании в сети можно найти уже готовые программы с необходимыми настройками, которые остается просто закачать через ЭБУ автомобиля.

На этом фоне все большей популярностью пользуется чип-тюнинг (настойка параметров инжектора). В этом случае производится точечная настройка узла для достижения идеальных характеристик. При этом доработка производится с учетом целого ряда параметров – местного климата, особенностей топлива, стиля вождения владельца и так далее. Посредством качественной настройки можно добиться более резвого старта, повысить тягу, добиться плавности хода при небольших нагрузках и снизить «прожорливость» автомобиля в среднем на 10-15%.

Как мы уже упоминали, чип-тюнинг – это работа для профессионалов своего дела. Если у вас есть базовые навыки и опыт подобных настроек, то почему бы не сделать из своего авто настоящего «зверя». В противном случае лучше обратиться к специалистам своего дела.

Регулировка холостого хода на ВАЗ-2114

При настройке инжектора очень важно отрегулировать ХХ, за который отвечает соответствующий датчик. Делается это следующим образом:

— отключайте «минус» от АКБ и снимайте РХХ;

— хорошо промойте и продуйте с помощью сжатого воздуха устройство (особое внимание уделите посадочному каналу);

— разбирайте регулятор и проверяйте целостность направляющей втулки. При необходимости замените ее;

— осмотрите иглу (при наличии явных дефектов произведите замену);

— с помощью мультиметра убедитесь в целостности обмотки и почистите ее контактную группу;

— ставьте РХХ на место, подключайте питание и АКБ;

— заводите авто и убедитесь, что двигатель нормально работает во всех режимах.

Конечно, инжекторная система весьма сложна для настройки. Но при грамотном подходе нет ничего невозможного. Удачи.

Регулировать привод дроссельной заслонки необходимо после замены троса привода. после снятия и замены дроссельного узла и после снятия впускного модуля. Если его не отрегулировать, то двигатель может не развивать полную мощность из-за недооткрытия заслонки.

Для выполнения работ нужно позвать помощника.

ВАЗ 2114, разгоняться стала вяло

Последние два-три дня стали проявляться следущие признаки:

– Педаль газа стала туже нажиматься чем раньше. Сначала вообще идет тугой ход где-то до половина всего хода потом что-то типа щелчка (т.е. усилие надо приложить) и продолжается тугой ход до конца. Потом стало просто без этого усилия ход педали плавный однако все равно туже чем было раньше

– Помимо этого машина разгоняется очень вяло. Раньше при тех же самых условиях и тех же оборотах тянула гораздо сильнее. С чем связано не знаю. Да и спрашивать наверно глупо, много чего быть может. – однако пока праздники все равно не до сервисов. Если и собирусь то после воскресенья – а пока есть время на даче отдохнуть и проверить может чего (если что посоветуете)

Сначала вялый разгон думал списать на сцепление – однако при “тапке в пол” вяло растут как обороты так и сама скорость. При дохлой сцепе вроде должны расти обороты а скорость нет. Хотя этот пункт под вопросом.

ЗЫ: Фильтр топливный как часто менять нужно (посл. раз менял 11тык назад) и может ли он быть причиной?

мегатеронозавр

Группа: Пользователи
Сообщений: 6 803

почтенный теронозавр

Группа: Донатор
Сообщений: 2 644

QUOTE (DenisTr @ May 8 2008, 23:18)

но чёто авто наверно хотел написать, что педаль сцепления?

мегатеронозавр

Группа: Пользователи
Сообщений: 6 803

почтенный теронозавр

Группа: Донатор
Сообщений: 2 644

Сам тросик (не знаю как по научному называется) который идет на газ (под капотом если его дергать то машина газует, сорри за тупое объяснение:)) идет вобще не в натяг ( вернее он вроде внатяг и не должен быть, но у меня совсем провисает. ) Может в нем дело.. Хотя вряд ли. Ну в любом случае что его что сцепление подправлю (педальку пониже сделаю чуток)..

Однако почему-то уверен что это меня не спасет 🙂

Про фильтр еще желательно ответить – но думаю это тоже особо не влияет..

почтенный теронозавр

Группа: Пользователи
Сообщений: 2 768

почтенный теронозавр

Группа: Донатор
Сообщений: 2 644

QUOTE (Shark! @ May 9 2008, 00:00)

В тросик газа масла через шприц залей

Читал я про это, правда на форуме логановодов, но думаю симптомы схожие.

Вообще тугая педаль и вялый разгон взаимосвязаны интересно или одно глючит независимо от другого 🙂

почтенный теронозавр

Группа: Донатор
Сообщений: 4 541

почтенный теронозавр

Группа: Донатор
Сообщений: 2 644

QUOTE (Красный Корсар @ May 9 2008, 00:52)

Сцепление давно менял? у моего авто были похожие симптомы – оказалось сцепление.

почтенный теронозавр

Группа: Пользователи
Сообщений: 2 768

QUOTE (asp1r1n @ May 9 2008, 00:49)

Читал я про это, правда на форуме логановодов, но думаю симптомы схожие.

почтенный теронозавр

Группа: Донатор
Сообщений: 2 644

Ну смазал тросик, что касается педали то ход ее стал как раньше мягким. Тросик слегка подтянул а то был совсем провешан. Однако едет все равно как-то вяло.

Из замеченного: Не знаю как называется – не бейте сильно 🙂 вобщем черная цилиндрообразная штука которую надо открутить чтобы получить доступ к регулировке тросика сцепления (Прикручивается около опоры стойки и расширительного бачка – ну вы поняли). Дак вот при низких оборотах когда чуть чуть газу даешь от этой штуки начинается нехилый треск. То что треск от нее понятно когда ложишь на ее врех палец и нажимаешь тросик газа – Начинает в самом начале трещать по пальцу но сразу перестает при набирании оборотов.

Читать еще: Наконечник тяги замка двери ваз 2108

Расход на ХХ ни с того ни с сего стал вдруг 0,6 л /час хотя год до этого стабильно показывал цифру 0,9 (может как-то связано все это)

Как правильно отрегулировать сцепление на Ваз 2114

Регулировка сцепления Ваз 2114 является одной из важнейших автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для одной из самой популярной модели автомобиля «четырнадцатой»

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

регулировка педали сцепления;
регулировка троса сцепления;
регулировка педали по высоте;
регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Видео: Регулировка сцепления Ваз 2114

Проверка рабочего хода педали сцепления Ваз 2114

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
На изображении показано как это лучше всего сделать.
Должно получиться приблизительно 18-20 см.
Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
Должно получиться 6-7 см
Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

Откручиваем гайку, расположенную под педалью сцепления.
Закручиваем контргайку, находящуюся ниже, до упора.
Далее завинчиваем крепеж, находящийся под педалью сцепления.
Подкручиваем к вилке сцепления до предела шайбу из резины.
Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

Отвинчиваем упорный винт.
Придаем ему вращение до нормализации движения педали.
Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

Демонтировать контргайку штока.
Перемещать ее до отсутствия свободного хода.
Вернуть шток на один полный оборот.
Определить наличие свободного хода сцепления.
Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
Завинтить контргайку.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

Поставить рычаг КПП в позицию «нейтраль».
Демонтируем картер механизма сцепления.
Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.
