Как заменить дневные ходовые огни на Гранте своими руками пошаговая инструкция

Выбирая светодиодные лампы для авто, большинство даже не знают требования к их яркости, хотя это самое важное, что надо знать. Обычно получается, что, делая покупки в интернет-магазинах, вы прислушиваетесь к советам и рекомендациям консультантов из магазина, ведь специалист советует, и зачастую они вам предлагают попробовать: лампочки в дневные ходовые огни (ДХО) на 400-500 Лм; для ближнего света на 700 Лм; светодиоды в противотуманные фары (ПТФ) со световым потоком 600 Лм; про каждую вам скажут, что она ярко светит и подходит, хотя это не так.

В итоге вы устанавливаете их, они не дают желаемого результата, Вы остаетесь недовольны и покупки забрасываете на дальнюю полочку в шкафчик.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов.

Причины выхода из строя дневных ходовых огней

Причин выхода из строя дневных ходовых огней на Ладе Гранта может быть очень много вот наиболее распространенные из них:

1. Перегорела лампа. Наверное, самая безобидная причина, так как для ремонта потребуется замена лампочки.
2. Несоблюдение полярности при установке осветительных источников;
3. По каким-то причина перестал работать канал поворотника;
4. вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
5. Перегорание нити накаливания;
6. Повреждение проводки;
7. Выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

В случае частого перегорания ламп в дневных ходовых огнях рекомендуем вам обратиться к специалисту для выяснения причин, так как неисправность и повреждение проводки может привести к более серьезным последствиям.

Когда следует менять лампы ?

Каких-то определенных регламентов и рекомендаций по срокам замены ламп в дневных ходовых огнях на Ладе Гранта не существует. Деталь заменяется после перегорания. (выходе из строя)

Видео: Причины выхода из строя ДХО на Гранте

Особенности выбора

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп.

Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

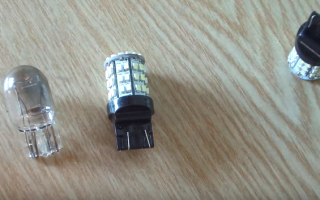

Сравнение ламп ДХО – на фото представлена стандартная (установленная с завода изготовителя) и лампа повышенной комфортности

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

1. Philips.
2. Маяк.
3. OSRAM.
4. IPF.
5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Дневные ходовые огни на основе диодов

Перед тем как начать самостоятельную установку дневных световых огней со светодиодами на Ладу Гранта необходимо запомнить: габаритные огни ни в коем случаи не должны быть использованы в качестве дневных ходовых огней. Для этого у них попросту не хватит мощности светового излучения.

Что касается дневных ходовых огней Гранты, то они очень быстро и довольно легко модернизируются. Ни без финансовых вливаний, но бесплатным в этом мире ничего не бывает.

Для тюнинга дневных ходовых огней Lada Granta достаточно прибегнуть к замене галогенных ламп светодиодами.

Купить диодные лампы можно практически в любом автомагазине. Стоить они будут в разы дороже, чем стандартные лампы накаливания заводской сборки, но, с другой стороны, долговечность и эффективность у них тоже выше. В уме прагматичного автомобилиста чаша весов должна перевесить в пользу более привлекательного, хоть и дорогого, товара.

Процесс установки лампы ДХО Лада Гранта

При выборе auto led lamp хозяин авто должен учесть: у ламп ходовых огней отсутствует цоколь. Хотя, если вы приобрели светодиоды с его наличием – это ещё не конец света. Есть два варианта выхода из затруднения:

1. обмен светодиодов при условии сохранения чека, либо же налаженных контактов с продавцом;
2. аккуратное отделение цоколя от светодиодной лампочки.

Оба выхода из ситуации приемлемы. Никаких трудностей на пути к их осуществлению не должно возникнуть.

Возможно вас заинтересует: Неисправности и замена стоп сигналов на Ладе Гранта

Реле ходовых огней на гранте

Этот товар выбрали 293 покупателя

Данное устройство предназначено для управления мощностью фар дальнего света, что позволяет использовать их в качестве дневных ходовых огней. Изделие устанавливается вместо штатного реле дальнего света в автомобилях Лада Калина, Приора и других, в которых используются аналогичные реле. Использование фар дальнего света, включенных на 30% мощности в качестве ДХО, по сравнению с ближним светом и противотуманными фарами позволяет значительно уменьшить потребляемую от генератора мощность, а значит увеличить ресурс генератора и снизить потребление топлива. Так же плавное включение ламп позволяет защитить их от преждевременного перегорания.

Принцип работы:
Реле представляет собой микропроцессорное устройство. Микропроцессор отслеживает состояние управляющих сигналов и на основании этого управляет мощностью ламп в фарах дальнего света.

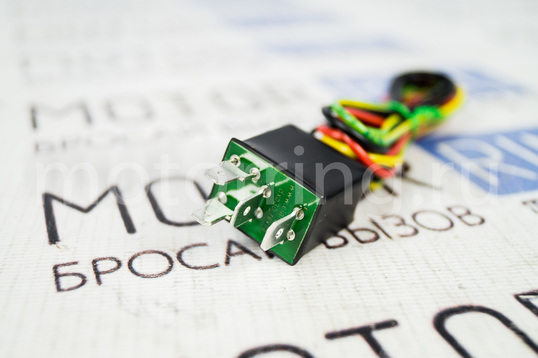

Реле выполнено в размере стандартного реле и имеет три дополнительных провода для подключения к жгуту проводов комбинации приборов. Это необходимо для реализации правильного алгоритма работы дневных ходовых огней.
При выключенном зажигании реле полностью выключается и не потребляет ток. Дневные ходовые огни включаются только при включенном зажигании, отпущенном ручном тормозе и выключенных габаритных огнях. В остальных случаях дальний свет работает в штатном режиме.

Технические характеристики:

• Напряжение питания – 10-15 В;
• Макс. суммарная мощность ламп – 150 Вт;
• Время розжига – 1.0-1.2 с;
• Размеры – 30*20*15 мм.

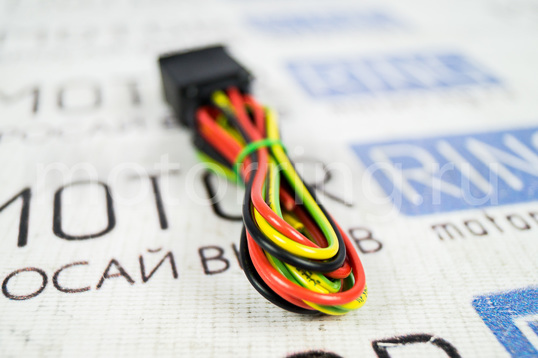

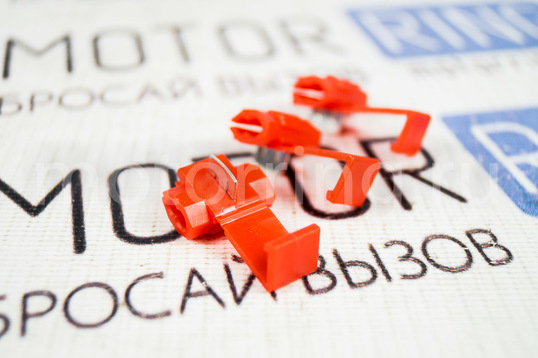

Комплект: 1 реле, 3 клипсы

Вес, кг: 0.05 Размеры, см: 10 х 7 х 2 Объем, м3: 0.00014

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Все схемы подключения дневных ходовых огней

На территории РФ уже более 8 лет действуют поправки в правила дорожного движения (ПДД), в соответствии с которыми движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО). Использование для этих целей головных и противотуманных фар имеет ряд недостатков. Поэтому водители предпочитают покупать готовые модули ходовых огней и самостоятельно их устанавливать в своё авто. Как правильно подключить дневные ходовые огни, чтобы их эксплуатация была безопасной и не противоречила действующим законам?

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте. В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона. Контакты реле ДХО подключают так:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод к габаритам;
• 86 – на любой вывод геркона;
• 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Предохранители и реле Лада Гранта (монтажный блок)

Первостепенной задачей реле и предохранителей является предотвращение возможных неисправностей электрооборудования автомашины.

При неправильной установке блока предохранителей (называемого еще монтажным) замыкание в одном из электроузлов машины нередко влечет за собой возгорание проводки, приводя к внутренним повреждениям авто и даже к его самовозгоранию.

Ниже мы более подробно рассмотрим функции, назначение и возможные неисправности данных устройств.

Конструкцией Гранты предусмотрено наличие 2 блоков предохранителей, при этом один из них находится в салоне, а другой располагается под капотом. Более трех десятков предохранителей входит в состав расположенного в салоне монтажного блока, в моторном отсеке размещены только несколько элементов, известных под названием силовых.

На корпусе каждого монтажного блока обязательно указываются порядковые номера реле и предохранителей. Предназначение и функции реле, а также находящиеся под защитой предохранителей цепи обозначаются при помощи специальных условных символов, их можно найти внутри накладки приборной панели, закрывающей собой область нахождения предохранителей. Чуть левее от блока предохранителей разрешается устанавливать одно либо несколько дополнительных реле.

Следует помнить о том, что схема расположения предохранителей может иметь некоторые различия, они связаны как с датой выпуска автомашины, так и ее комплектацией. В частности, на Грантах различают старую и новую схемы размещения предохранителей. Актуальную для своей машины схему монтажного блока можно без труда найти в эксплуатационном руководстве.

Основные признаки неисправности

Если вами был обнаружен перегоревший предохранитель, не нужно спешить и поскорее менять его, постарайтесь отыскать причину, приведшую к перегоранию. Каждый из предохранителей отвечает за одну конкретную цепь, следовательно, вычислив эту цепь, вы сможете точно определить и неисправный элемент. При повторной поломке, случившейся уже после замены сгоревшего устройства, рекомендуется незамедлительно обратиться за помощью к электромеханику.

Таким образом, при выявлении любой поломки, связанной с электрическим оборудованием автомобиля, необходимо сразу же проверить состояние предохранителей и реле, заменить их в случае перегорания, но перед этим обязательно выяснить причину возникновения неисправности.

При самостоятельном определении неисправной цепи вам потребуется снять крышку монтажного блока. На ее внутренней стороне вы увидите правильную и актуальную схему по установке предохранителей, опираясь на которую вы сможете вычислить неисправную цепь. Схема электроники Гранты выглядит следующим образом:

Монтажный блок Лада Гранта под капотом:

Новое семейство (с сентября 2018 года):

Перед извлечением сгоревшего устройства следует обязательно обесточить машину, отключив от АКБ провод, подсоединенный к «минусовой» клемме. При замене предохранителя рекомендуется воспользоваться плоскогубцами или же специальными щипцами и пинцетами. Открыв крышку, вы довольно быстро распознаете перегоревший элемент – он будет отчетливо выделяться на фоне рабочих предохранителей. Извлеките его с помощью пинцета, а после этого вставьте на положенное место новую деталь.

При частом перегорании какого-либо предохранителя следует задуматься о правильности функционирования всей цепи, и, возможно, обратиться за помощью к специалистам. Вносить самостоятельные изменения в схему не рекомендуется.

Не забывайте об осторожности при ликвидации любых поломок, связанных с электрооборудованием и электроприборами. Так, менять предохранители можно только при заглушенном моторе и выключенном зажигании. Внимательности требует и процесс их подключения, поскольку неосторожность в таком важном деле может привести к воспламенению машины.

Монтажный блок в салоне

Этот монтажный блок располагается левее руля, у ноги водителя, неподалеку от ручки включения света. Гранты оснащаются перечнем плавких, одноразовых предохранителей с одинаковой маркировкой буквой «F» и собственной порядковой нумерацией (от 1 до 32), реле обозначается буквой «К».

Для снятия крышки и получения доступа к реле и предохранителям требуется потянуть на себя левую сторону низа крышки, освободив от фиксаторов находящуюся слева точку запирания. Далее вам потребуется освободить точку запирания, расположенную посередине, после этого – еще 2 точки, находящиеся справа. После освобождения верхних точек крышка без проблем снимется.

Устанавливают крышку блока предохранителей так: для начала нужно защелкнуть ее правый край, затем она защелкивается снизу, и, в самую последнюю очередь – сверху. При ее установке необходимо постоянно следить за точным совпадением фиксаторов с элементами крепления крышки.

Расположенный под капотом монтажный блок

Кроме описанного выше блока предохранителей Гранты располагают еще одним схожим по функционалу устройством, размещенным под капотом автомашины. Входящие в его состав предохранители, называемые силовыми, защищают следующие элементы машины:

• вентилятор печки;
• генератор;
• отвечающие за ближний свет фары;
• электроусилитель руля.

Данный блок выглядит как установленная в вертикальном положении коробка и располагается рядом с аккумуляторной батареей и бачком ОЖ. Добраться к силовым предохранителям несложно – снимите с монтажного блока верхнюю крышку, и вы получите прямой доступ ко всем элементам блока.
