Блоки управления Лада Калина (Lada Kalina), Ваз 1117, Ваз 1118, Ваз 1119
Блок управления наружным освещением

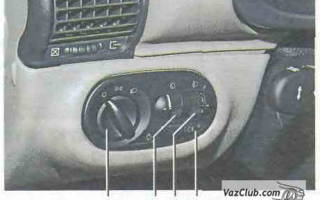

Блок управления наружным освещением лада калина, подсветкой приборов и регулятором направления пучков света фар:
1 — переключатель наружного освещения;
2— регулятор освещения приборов;
3 — регулятор направления пучков света фар;
4 — выключатель ламп противотуманного света в задних фонарях
Блок расположен на панели приборов лада калина, слева от рулевой колонки. Переключатель наружного освещения 1 имеет три фиксированных положения.
В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.
При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов.
Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучка света фар в вертикальной плоскости в зависимости от загрузки автомобиля лада калина. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:
0 — один водитель или водитель с пассажиром на переднем сиденье;
1 — водитель и четыре пассажира;
1,5 — водитель, четыре пассажира плюс груз в багажном отделении не более 75 кг;
4 — водитель плюс груз в багажном отделении более 75 кг.
Лампы противотуманного света в задних фонарях лада калина включаются нажатием клавиши 4 при включенном головном свете фар. Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.
Блок управления системой вентиляции и отопления
Блок управления системой вентиляции и отопления:
1 — регулятор температуры воздуха;
2 — переключатель режимов работы вентилятора;
3 — регулятор распределения потоков воздуха,
4 — рычаг управления рециркуляцией воздуха;
5 — выключатель обогрева заднего стекла
Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора.
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:
— воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;
— воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
— воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;
— воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;
Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон лада калина. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха — вправо, в синий сектор. Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне лада калина, а также при движении по запыленной местности или в плотном траспортном потоке для исключения попадания в салон отработавших газов. Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.
Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления лада калина регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия
Центральные дефлекторы системы вентиляции и отопления:
1 — маховичок регулировки направления воздушного потока влево-вправо;
2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)
Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора. Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления лада калина (маховичок регулировки интенсивности потока поворачивается влево-вправо).
