Замена сальника привода ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115

Заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками, в гаражных условиях. Сейчас мы рассмотрим, как заменить сальник привода автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому.

Когда надо менять сальник?

Все мы любители ездить на автомобиле, не редко забываем о таком мероприятии как замена сальника привода, а точнее сальника внутренней гранаты. Давайте вспомним, какие признаки указывают на необходимость замены сальника привода?

– течь масла из коробки скоростей (образование маслянистой пленки на коробке скоростей) ; Если вы заметили масляную пленку, знайте, что со временем, масло будет сочиться больше, вплоть до образования капель масла на асфальте под машиной.

Не забудьте! Сальники бывают левые и правые, и путать их не следует. Левый и правый сальники привода отличаются цветом. Левый сальник ВАЗ, как правило, выполнен коричневого цвета и устанавливается со стороны водителя, а правый черный и устанавливается со стороны пассажира.

Инструмент для замены сальника приводаавтомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 :

1. Гаечный ключ на 17 ;
2. Торцовый ключ на 30 ;
3. Монтировка ;
4. Отвертка ;
5. Молоток ;
6. Оправка для запрессовки сальника ;
7. Емкость для слива масла .
8. Труба подходящего диаметра.

Как купить сальник привода ВАЗ?

Прежде чем бежать покупать сальник привода, определитесь, какой сальник привода вам нужен (левый или правый). Купить сальник привода можно в любом автомагазине ВАЗ или на авторынке.

Чем отличаются левый и правый сальник привода?

Сальник левого привода отличается от сальника правого привода автомобиля тем, что имеют маслосгонные канавки в разных направлениях.

Основные отличия левого и правого сальника привода.

1. Разные направления стрелок на внутренней стороне сальников ;
2. Нумерация правого сальника имеет в конце четную цифру, а левого – не четную.
3. Цвет левого сальника коричневый, а правого черный.

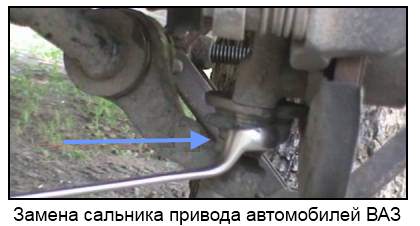

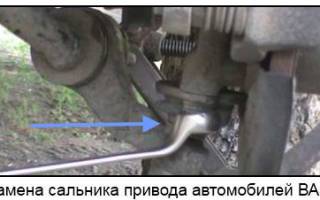

Как заменить сальник привода автомобиляВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 самому?

1. Слить масло с коробки передач автомобиля.
2. Отпускаем болты колес, и открутить гайку подшипника передней ступицы ВАЗ.
3. С помощью домкрата поднять автомобиль и снимаем шаровую опору с поворотного кулака, открутив болты.
4. С помощью монтировки отжимаем нижний рычаг вниз и вытаскиваем один конец привода из ступицы.
5. Затем выталкиваем привод с коробки передач (для этого мы и слили масло с коробки))), чтоб в глазки не накапало.
6. С помощью отвертки вытащить сальник привода с коробки передач.
7. Запрессовать новый сальник. Сальник должен садиться свободно.

К счастью для нас процесс замены сальника проводится без снятия коробки передач и заменить сальник ВАЗ 2109, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 можно своими руками. Замена сальник проводится 1 раз в 3 года.

Где находится сальник привода?

Где расположен сальник привода, следует определиться заранее. В автомобиле ВАЗ 2110 сальник привода находится в картере сцепления, и добраться до него нелегко.

Сальник привода 2108 размер

Уважаемые покупатели, во избежание ошибок при отправке сальника ВАЗ 2110 привода переднего колеса, левого – красного, в строке “Комментарий” указывайте, левый – красный или правый – черный, модель вашего автомобиля, год выпуска.

Сальник (он же радиальный уплотнительный манжет привода) – специальное устройство, которое предназначается для уплотнения вращающихся соединений деталей автомобиля. Сальники в автомобилестроении применяются очень давно, их конструкция и назначение очень непростое.

Цена указана за штуку.

Манжет в процессе работы не прикасается к поверхности привода, уплотнение деталей происходит за счет создаваемого им разрежения в области вращения привода с помощью специальных насечек.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Любая замена сальника производится после того как он перестает выполнять поставленную перед ним задачу, то есть — начинает течь или “брать масло”. Заметить подтекания масла или любой другой жидкости иногда довольно сложно, еще сложнее это сделать, если КПП в ужасном состоянии.

Замена сальника привода ВАЗ 2110 производится при обнаружении подтеков масла в таких местах как на защите, а так же с правой либо с левой части КПП, где собственно и располагаются сальники.

Основные отличия левого и правого сальника привода.

– Разные направления стрелок на внутренней стороне сальников ( маслосгонные канавки в разных направлениях ).

– Нумерация правого сальника имеет в конце четную цифру, а левого – не четную.

– Цвет левого сальника красный, а правого черный.

Потеки масла это первый и главный признак, который указывает Вам не только на неисправность сальников приводов ВАЗ 2110, но и на нарушение герметичности системы смазки КПП:

Размеры сальника ВАЗ 2110 привода, левый – красный 2110-2301035:

– Внутренний диаметр35 мм;

– Наружный диаметр 57 мм;

Если причина подтеков именно радиальный манжет, меняйте его.

Когда держите новый сальник в руках, слегка отогните его рабочую кромку: должна быть упругой, ровной и острой. От ее остроты зависит продолжительность работы нового сальникового манжета

При замене сальников, нет необходимости снимать и разбирать всю коробку передач. Сальники правого и левого приводов не являются взаимозаменяемыми.

Другие артикулы товара и его аналогов в каталогах: 21100230103500.

ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-1111 “ОКА”, ВАЗ-2110-2112, ВАЗ 2113-2115, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить сальник ВАЗ 2110 привода переднего колеса на переднеприводном автомобиле семейства ВАЗ, Лада.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Приветствую всех читателей в блоге RtiIvaz.ru. На странице показаны фотографии сальников коленчатого вала комплектом на коробку передачи семейства классика задних приводных автомобилей, а также коробок передач передних приводных восьмерок, десяток ВАЗ. Манжета заднего редуктора его еще называют заднего моста, стоит в задних приводных автомашинах «Классика».

На самом деле их много разных по форме, размеру, предназначению. Одни удерживают масло, тосол или антифриз другие давление воздух воду все предназначены для защитной роли деталей автомобиля от попадания грязи пыли других факторов.

Например, манжета каленвала также распределительного вала удерживают масло от протекания между стыками шейк распредвала посадочного гнезда блока двигателя. Такую же роль играют манжеты коробки передач, редуктора, полуоси. На ступице защищают от попадания грязной воды, пыли в помпе от протекания тосола или антифриза.

Перечислять можно долга роль предназначение сальников автомобилей, скажу только одно без них не обойтись в наш век машиностроения. Когда то может они исчезнут в автомобиле, но это уже на гране фантастики, когда авто станнит что то вроде летающей тарелки «НЛО». А пока мы будем думать об этих фото сальниках, куда их применить.

Рассмотрим фото манжет коленчатого вала на двигатели автомобилей ВАЗ 2108; 2109; 2113; 2114; 2115; 2110; 2111; 2112; 2170; 1118 и 1111 «Ока».

Сальников в комплекте три штуки два маленьких один большой. Из маленьких один идет на распределительный вал передний крышки другой маленький на коленчатый вал передний автомобилей ВАЗ 2108; 2109; 2113; 2114; 2115; 2112; 2115; 2170; 1118 и 1111 «Ока». Большой задней, находится в коленчатом валу двигателя со стороны сцепления.

• 2108-1005034 размер: 28х42х7 2 -штуки (передние малые под номерами-2 и 3).
• 2108-1005160 размер: 80х100х10 1- штука (задний большой под номером-1).

На этом все, про манжеты резиновые (рти) двигателя автомобиля ВАЗ 2108.

Далее фото сальники коленчатого вала Лады 2101-2107:

На ВАЗ 2101-2107

Давайте рассмотрим фото манжет коленчатого вала на двигатели автомобилей ВАЗ 2101-2107.

Сальники в комплекте две штуки один маленький один большой. Маленький от передней крышки двигателя большой задней.

• 2101-1005034-02 размер 40х56х7,5 1- штука (передний малый под номером-2).
• 2101-1005160-02 размер: 70х90х10 1-штука (задний большой под номером-3).

На этом все о сальниках двигателя ВАЗ-2101-2107.

Далее фото манжеты КПП Лады 2101-2107:

На ВАЗ 2101-2107

КПП ВАЗ 2101-2107

Фотография ремкомплекта КПП Авто Лады коробки передач- 115р на легковые автомобили Лада 2101-2107 задний приводных.

• 2101-1701043К размер: 47х28х8 1 штука ( малый под номаром-2).
• 2101-1701210К размер: 32х56х10 1 штука (большой под номером-1).

Далее фото сальника редуктора заднего моста автомобилей 2101-2107:

На ВАЗ 2101-2107

На ВАЗ 2101-2107

Фото сальника редуктора заднего моста (красный).

• 2101-2402052-01р размер: 35,8х68х12 (Лада 2101-2107 заднего моста).
• 2121-2302052р размер: 35,8х68х12 ( Нива 2121 переднего моста).

Устанавливается на редуктор заднего моста легковых автомобили Лада 2101-2107 задний приводной. Такой же по размеру идет на 2121 «Нива» редуктора переднего моста, только конструкторский номер другой и направление стрелки вращения в противоположную сторону по отношению манжеты редуктора Лады 2101-2107.

Далее рассмотрим фото сальников коробки передач 92р Авто 2110.

Фото ремкомплекта коробки передач 92р Авто 2110 состоит из четырех сальников.

• 2108-1703042-01 1 штука размер: 16х30х7 (штока выбора старого образца под номером-3).
• 2110-1701043РТ 1 штука размер: 25х45х9 (первичного вала номер -4).
• 2110-2301034РТ размер: 35х57х9 (правая) 1 штука (привода черный под номером-2).
• 2110-2301035РТ размер: 35х57х9 (левая) 1 штука (привода красный под номером-1).

Ремкомплекты КПП Авто 2110 полностью прорезиненные в отличие от металлических сальников КПП 2108 по размеру не отличаются и поэтому их также ставят на коробку Авто Ваз-2108. Сальник штока выбора 2108-1703042 рекомендую ставить две штуки для усиления герметизации или широкий усиленный. Они еще бывают усиленные широкие. Не забывайте доливать, менять масло в коробке передач автомобиля .

Сальники штока выбора передач

На фото ВЫ видите две манжеты, штока выбора КПП 2108-2110 один из которых нового образца широкий (усиленный) другой старого образца узкий.

• 2108-1703042-01 размер: 16х30х7 1 штука (штока выбора старого образца узкий под номером-2).
• 2108-1703042-12 размер: 16х30,5х12 1 штука (штока выбора нового образца широкий номер-1 см.фото).

Сальник передней ступицы 2101-2107

Фото сальника переднего колеса с пружиной в сборе (красный) ступицы автомобилей 2101-2107 «Классика»

• 2101-3103038РТ размер: 40х57,15х10 1 штука.

На полуось 2101-2107

Фото сальника полуоси заднего моста автомобилей классика: 2101-2107 и 2121 Нива.

• 2101-2401034Р размер: 30х45х8 1 штука.

Сальник ступицы Нива

В заключительной части давайте рассмотрим фото сальника ступицы переднего колеса с пружиной в сборе автомобиля ВАЗ 2121 «Нива» и на этом закончим изучать интересующий ВАС материал.

• 2121-3103038Р размер: 56х73,15х10 количество 1 штука.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Сальники ВАЗ 2101

•

Опытные владельцы автомобилей ВАЗ 2101-07 знают, что избежать дорогостоящего ремонта или полной замены двигателя можно только при условии тщательного ухода за всеми механизмами.

Сальник ВАЗ 2101 – это недорогая, но очень важная деталь. Он не только используется для уплотнения соединений, но и предотвращает вытекание рабочей жидкости. Если установить некачественную армированную манжету или вовремя ее не поменять, элемент даст течь. Часто владельцы машин этого не замечают, поэтому есть риск выхода из строя того узла, где этот сальник установлен.

Всегда дешевле купить вовремя новый уплотнитель, чем потом ремонтировать или полностью заменять конкретный узел. Наша компания выстраивает доверительные отношения с клиентами. В наших интересах предоставить клиенту подходящее резиновое изделие, которое будет отличаться не только подходящим размером, но и высоким качеством материала.

Сальники ВАЗ-2101: размеры

Обозначение	Размеры (mm)			Название
	D	d	H
2101-3401026	37	19,3	10	Сальник рулевого механизма
2101-1701043	47	28	8	Сальник первичного вала КПП
2101-1701210	56	32	10	Сальник вторичного вала КПП
2101-1005034	56	40	7	Сальник коленвала (передний) ВАЗ 2101
2101-1005160	90	70	10	Задний сальник коленвала ВАЗ 2101
2101-2402052-01	68	35,8	12	Сальник редуктора заднего моста ВАЗ 2101
2101-3401023	43	28,6	10	Сальник вала сошки
2101-2401034	45	29	8	Сальник полуоси ВАЗ 2101
2101-1307013	36,6	15,5	20,3	Сальник помпы ВАЗ 2101 (вод. насоса)
2101-1007026	10,5	8	10,2	Маслоотражательный колпачок (маслосъемный)
2101-3103038	57,15	40	10	Сальник передней ступицы ВАЗ 2101

Любые армированные манжеты должны соответствовать техническим условиям, которые определяет ГОСТ 8752-79. Также материал (резиновая смесь) должен отвечать требованиям АвтоВАЗа. Любые нарушения влекут за собой серьезные последствия. Можно купить сальник идеально подходящий по размеру, но если он изготовлен из некачественной резины или имеет какие-либо дефекты, скорой замены детали не избежать. Кроме этого, невыполняющий свои функции сальник может стать причиной поломки двигателя.

Опасность подделки

Отечественный рынок полон предложений по покупке сальников для «Жигулей», но остро поднимается вопрос доверия. Неопытному потребителю очень тяжело по внешним характеристикам точно оценить качество армированной манжеты и ее соответствие стандартам. Кроме этого, часто встречаются подделки, которые выпускаются под именем мировых брендом. Риск считается благородным делом, но только не в вопросе сальников. Поэтому для автомобиля необходимо подбирать только изделия от проверенных производителей.

Если купить сальник помпы (ваз 2101) или уплотнитель для другого узла в МП «КРЕДО», никаких проблем не возникает. И самое главное в этом вопросе – опыт и знание технологии. Мы не экономим на материалах для сальников. Наша резина полностью соответствует всем техническим требованиям и демонстрирует отличные показатели работы в агрессивной среде.

Любой наш сальник коленвала или другого узла на ВАЗ 2101 имеет подходящий размер, согласно каталогу. Если купить армированную манжету с большим диаметром, чем надо, то сальник держит меньше давления. В обратной ситуации, когда диаметр меньше, повышается риск скорого износа кромки манжеты и разрушения самой резины.

Преимущества сотрудничества с МП «КРЕДО»

МП «Кредо» на территории Санкт-Петербурга и Ленинградской области предлагает качественные товары, которые соответствуют требованиям АвтоВАЗа. Мы используем только проверенную резину с высокой механической прочностью и сопротивлением нагрузкам. Наши клиенты всегда имеют возможность проконсультироваться со специалистами по поводу заказа, чтобы потом получить необходимое количество изделий точно в срок.

ооо «мп кредо»

195279, Санкт-Петербург, шоссе Революции, 88

Замена сальника привода КПП ВАЗ-2108, 2109

Главной задачей сальника привода в автомобилях моделей ВАЗ-2108 и ВАЗ-2109 является обеспечение герметичности картера КПП. Если говорить точнее, деталь уплотняет зазор между кожухом коробки передач и валом привода.

Сегодня в автомобильной промышленности используется несколько типов сальников — набивки, манжеты или воротники. Но, вне зависимости от вида, они надеваются на вал и устанавливаются в месте выточки крышек, а также монтируются в углублениях корпуса узла. Замена сальника привода на ВАЗ-2109, 2108 подразумевает установку новых боковых манжет радиального типа, в корпус КПП (см. видео, о замене сальника привода на ВАЗ, ниже).

С чего начать: диагностика, инструмент и покупка сальника

Перед началом работ, определитесь с местом утечки, наличием повреждений и уровнем износа сальников. Состояние деталей проще всего диагностировать по наличию потеков масла на кожухе КПП. Если ничего не делать, пятна приобретают вид жирной грязи, которая никогда не высыхает.

Перед заменой сальника привода на машинах ВАЗ-2108 и 2109, сделайте диагностику сапуна. Это связано с тем, что проблемы с вентиляцией в коробке КПП, как правило, связаны с высоким давлением картерных газов. Последние, в свою очередь, выдавливают масло в боковые манжеты.

Чтобы поменять сальники привода на «восьмерке» и «девятке», придется демонтировать привод и слить масло с КПП. Для этого, подготовьте необходимый инструмент — пару ключей (на «тридцать» и «семнадцать») с длинным воротком, устройство для запрессовки сальника, отвертку, тару для слива масла (от 3-х литров) и монтажку. При отсутствии устройства для запрессовки, допускается применение оправки и молотка.

Некоторые мастера, для запрессовки нового сальника, используют корпус уже снятой манжеты. Но это очень неудобно при монтаже. Вот почему лучше подобрать подходящую по диаметру оправку, и делать запрессовку, с ее помощью. Простейшая альтернатива — применение трубы подходящего диаметра.

Следующий этап — покупка новой детали для замены сальника привода. И здесь важно знать специфику рассматриваемой детали. В случае с ВАЗ-2108 и 2109, маслосгонные насечки внутри левого и правого сальников отличаются.

Многие не знают, в чем польза таких деталей. На самом деле, все просто. Задача сальника заключается в удержании масла внутри устройства. Результат достигается за счет двух эффектов — отражения смазывающего состава от сальника (благодаря насечкам) и плотного контакта внутренней части детали с прокручивающемся валом. Вот почему так важно, чтобы направление насечек было идентичным с направлением вращения вала.

Во избежание проблем с заменой сальника привода, на машинах марок ВАЗ-2109 и ВАЗ-2108, производитель ставит специальную маркировку в трех вариантах (показана стрелками на фотографии):

• Прорисовка стрелок на внутренней части детали. Если сальник должен ставиться справа, стрелка показывает, наоборот, в левую сторону.
• Обозначения в номере по каталогу. Распознать манжету проще всего по номеру. Если последняя цифра — четная, то деталь должна устанавливаться слева, а если нечетная, то справа.
• Выполнение в разных цветах (характерно для балаковского завода-изготовителя). Если сальник предназначен для установки справа, он выполняется в черном цвете, а если слева, то в коричневом.

Как поменять сальники привода

Как только подготовительные мероприятия завершены, приступайте к основной части работ — самостоятельной замене сальника привода. Несмотря на небольшую стоимость детали, услуги по монтажу выливаются в крупную сумму. Вот почему ремонт своими руками более, чем актуален.

Алгоритм действий такой:

1. Загоните машину на эстакаду или на яму.
2. Установите под колеса противооткатные упоры, чтобы избежать случайного перемещения автомобиля.
3. Слейте масло из КПП. Сразу примите решение, планируете ли вы менять масло полностью. Если такого намерения нет, достаточно слить только литр смазки, а остальное оставить в коробке передач.
4. Открутите ступичную гайку и демонтируйте колесо спереди. Учтите, что гайка сидит очень туго, поэтому откручивайте ее, еще до поддомкрачивания машины и демонтажа переднего колеса.
5. Установите машину на упоры. После, открутите пару болтов шаровой опоры, удерживающих ее на поворотном кулаке.
6. С помощью монтажки, отожмите рычаг поперечной устойчивости (для этого, просовывайте инструмент между рычагом и кузовом). Далее, достаньте привод из ступицы колеса.
7. Используйте монтировку, для демонтажа внутреннего ШРУСа из КПП. Для решения задачи опирайте монтировку на отлив в корпусе узла. Еще раз вспомните о важности слива масла.Учтите, что при демонтированных приводах, нагружать переднюю подвеску, то есть ставить машину на колеса и вращать рулем, запрещено. В противном случае, возрастает риск выхода из строя ступичных подшипников.
8. Достаньте, с помощью отвертки или монтажки, неисправную манжету, а на ее место поставьте новую деталь. Перед заменой сальника привода, обработайте посадочную поверхность с помощью масла.

Если ваша цель — заменить манжеты с двух сторон сразу, учтите еще один важный момент. После снятия первого привода, установите в открывшийся проем заглушку (до момента демонтажа второго узла). В роли заглушки, можно использовать демонтированный внутренний ШРУС. Благодаря такой предусмотрительности, вы фиксируете полуосевые шестеренки дифференциала. Если же не поставить заглушку, высок риск смещения шестерни, после чего поставить на место валы ШРУСов уже не выйдет.

На этом, работа по замене сальника привода завершена. Благодаря подробному описанию по снятию и установке деталей на ВАЗ-2109 и ВАЗ-2108, работы вполне по силам сделать самостоятельно.
