Схема проводов замка зажигания ваз 2110

16.5. Выключатель зажигания

Выключатель зажигания типа 2110-3704005 или KZ-881 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Если ключ вынуть из замка (он должен выниматься только в положении “0”), выдвигается запорный стержень противоугонного устройства. Если ключ из положения “0” повернуть в положение “I” (зажигание), запорный стержень утапливается, и замыкаются контакты “30” и “15” замка зажигания. При этом под напряжением оказываются цепи системы зажигания, возбуждения генератора, фар, сигнализаторов поворота, контрольных приборов, очистителей и омывателей ветрового и заднего стекол и фар, системы управления отопителем. При повороте ключа в положение “II” дополнительно замыкаются контакты “30” и “50”, при этом напряжение подается на реле стартера.

Снятие выключателя зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем “минусовой” провод от аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. Подрулевой переключатель).








« предыдущая страница 16.4. Стартер	^ к оглавлению	следующая страница » 16.6. Освещение и световая сигнализация

Схема проводки ваз 2110: общие сведения

Схема проводки Ваз 2110

Проводка в автомобиле играет одну из ведущих ролей в поддержании функционирования множества систем. Автомобиль сегодня без электрооборудования представить невозможно.
Схема проводки Ваз 2110 несложна в строении, и разобраться в ней возможно, только на это необходимо много времени и усилий. Однако, знание схемы проводки позволяет рассчитать число и величину возможных подключений электроприборов.
Нередко, когда случаются какие-либо неисправности в проводке, выявить их самостоятельно без схемы, просто невозможно. Схема электропроводки Ваз 2110 и общие сведения о ней приведены в этой статье.

Базовый принцип функционирования электрооборудования

Примечание. Следует отметить, что общий принцип функционирования электрооборудования на всех семействах Ваз является идентичным.

абсолютно все электронные устройства автомобиля соединены по принципу однопроводной схемы;

Ваз 2110 схема проводки

кузов автомобиля выполняет роль отрицательного провода;
все потребительские выводы вместе с источниками электроэнергии имеют прямое соединение с кузовом автомобиля.

Примечание. Все провода электропроводки имеют строго определённый цвет, который на схеме обозначается первой буквой названия соответствующего слова.

Провод питания всегда на всех схемах маркируются в красный цвет и обозначается буквой «П», так как он подаёт питание к положительной клемме аккумулятора.

Ключевые особенности функционирования электрооборудования автомобиля

Ваз 2110 схема электропроводки

Как только, замок зажигания оказывается в положении «включено», тут же происходит активация узлов и запуск соответствующих электронных агрегатов.
Электропроводка ваз 2110 всё время находится под напряжением и регулирует подачу электрического тока на следующие электронные агрегаты:

электронный узел фар дальнего света;
крупные (основные) огни (фары) автомобиля;
на световой стоп-сигнал, который располагается позади автомобильного кузова и автоматически включается при нажатии на педаль газа;
освещение салона автомобиля;
клаксон (звуковой сигнал);
систему охлаждения и другие агрегаты, которые встроены в автомобиль и требуют электрический ток для своего функционирования.

Ваз 21101 схема электропроводки

Примечания. Система охлаждения будет функционировать автономно от двигателя, поэтому если последний даже будет выключен, то вентилятор всё равно продолжит своё функционирование.

Устройство и функционирование бесконтактной системы зажигания

Ваз 21102 схема проводки

Сегодня бесконтактная система применяется с целью повысить эффективность искрообразования топливной смеси в моторе.
Данная система представлена следующими компонентами:

стандартной автомобильной аккумуляторной батареей;
прерывателем системы зажигания;
прерывателем реле системы зажигания;
соответствующими свечами зажигания;
системным электронным модулем;
контроллером электрическим;
датчиком коленчатого вала;
задаточным диском.

Общие сведения и функциональное предназначение плавких предохранителей в общей схеме проводки

Ваз 21102 схема электропроводки

Предохранители играют важную роль в общей схеме проводки, так как защищают инжектор от всевозможных коротких замыканий.
Однако, далеко не все электронные агрегаты автомобиля оснащены предохранителем, в частности:

как известно, электрический ток от аккумулятора к основной батарее подаётся по релейному проводу, который не имеет предохранителя;
провода цепи зажигания и запуска автомобиля также не имеют предохранителя(см.Ваз 2110: как проводится замена предохранителей);
генераторная проводка, также не оснащена предохранителем.

Общий принцип функционирования и строение проводки впрыскивающей топливной системы

Ваз 21103 схема проводки

Сегодня каждый автомобилист должен владеть информацией касательно строения и функционирования проводки системы вспрыскивания топлива.
Общий алгоритм строения и функционирования:

контроллер в схеме проводки системы впрыскивания играет ключевую роль, так как именно он регулирует количество топливной смести, которая поступает в форсунки;
контроллер также занимается мониторингом поступающей информации извне;
количество поступившего топлива напрямую зависит от длительности соответствующего электрического импульса, который поступает из контроллера на основании входной информации соответствующих датчиков.

Данные которые использует контроллер в ходе своего функционирования:

информацию от датчика, который осуществляет регистрацию количества оборотов совершаемых двигателем в течение рабочего цикла;
информацию от информационного датчика воздуха, который регистрирует темп и уровень расхода;
информацию с датчика, который регистрирует работу коленчатого вала.

определяет длину соответствующего электрического импульса, который впоследствии будет направлен в форсунки;
определяет величину необходимого импульса для свечи.

Ваз 21103 схема электропроводки

Примечание. Важно знать не только общее строение схем проводки, но также и значение того или иного элемента.
Поскольку неисправность в проводке представляет собой с практической точки зрения весьма тонкое дело, в одном случае, может подгореть предохранитель, во втором свеча, а в третьем в корне иной функциональный элемент. Объективно разбираться в строении проводки необходимо долго, однако, знания её схемы является обязательным условием ремонта для каждого автомобилиста.

Цена ремонта проводки своими руками зачастую незначительная, однако, главная трудность заключается в установлении истинной причины неисправности. При изучении строения схемы проводки необходимо обязательно воспользоваться фото и видео — материалами.
Конечно, инструкция по ремонту проводки есть, но случаев на практике слишком много и всех их даже теоретически невозможно описать, поэтому необходимо выработать практическое понимание. Главное знать, функциональное назначение основных элементов, которые представлены на схеме проводки.

Тюнинг ВАЗ 2109

Замок зажигания ВАЗ 2110 нельзя назвать надёжной деталью, особенно если сравнивать его срок службы с такими же устройствами на автомобилях иностранного происхождения. Поэтому владельцы десятой — двенадцатой модели, эксплуатирующие авто длительное время, рано или поздно сталкиваются с неполадками замка и его ремонтом. С другой стороны, элемент без особого труда снимается с машины и заменить его способен каждый мастеровитый автомобилист. Но сначала стоит разобраться, нужно ли менять деталь целиком, поскольку в большинстве случаев её удаётся отремонтировать.

Причины замены замка зажигания

Есть 3 основных причины, ведущие к поломкам данного устройства:

механический износ в результате длительной эксплуатации;
неполадки в электрической части замка;
поломка из-за попыток взлома и угона автомобиля.

Справка. Первые неприятности, связанные с включением зажигания и пуском двигателя, могут появиться уже после трёх лет эксплуатации ВАЗ 2110—2112.

Внешний вид замка зажигания ВАЗ 2110—2112

Не каждая из перечисленных причин приводит к полной замене элемента, иногда можно обойтись и «малой кровью», поменяв одну из его частей. Чтобы определиться с этим вопросом, нужно диагностировать признаки неисправности:

Подгорели либо окислились контакты. В таком случае механическая часть работает, а электрическая — нет. Проблема решается чисткой или заменой контактной группы.
Ключ застревает в прорези, после пуска двигателя не отбрасывается назад и его приходится поворачивать рукой. Это неисправности сердцевины (личинки) и отбрасывающей пружины, что вполне поддаётся ремонту.
Явные механические поломки стопорного язычка (руль вращать очень тяжело), заклинивание или трещины в корпусе — это повод сменить замок зажигания целиком.

При механической поломке ключ может не поворачиваться или не отбрасываться пружиной

Отдельный вопрос — утеря хозяевами всех ключей. Он решается двумя способами — заменой устройства целиком либо механизма поворота ключа — личинки. По понятным причинам второй вариант обойдётся дешевле, особенно если работу сделать своими руками.

Справка. Как показывает практика, сломать механические внутренности элемента может и сам несведущий водитель, потерявший ключи и пытающийся разблокировать руль, чтобы завести мотор путём замыкания проводов. Есть более элегантный способ — снять замок, а уж потом соединять жилы определённых цветов, о чём рассказано ниже.

Проверка контактной группы замка мультиметром

Неисправность контактной группы легко диагностировать, если в домашнем хозяйстве найдётся мультиметр или другой прибор с функцией измерения сопротивления. Для этого нужно добраться до разъёма, находящегося под пластиковым обрамлением рулевой колонки и отсоединить его. Затем мультиметром замерить сопротивление между всеми контактами в колодке, поворачивая ключ в разные положения. В зависимости от результата делаются следующие выводы:

прибор показывает бесконечность — контактная группа вышла из строя и нуждается в замене;
какое-то значение сопротивления свидетельствует о подгоревших либо окислившихся контактах, попытайтесь их почистить;
нулевые показания прибора говорят о том, что электрическая часть полностью исправна.

Схема замка зажигания ВАЗ 2110

Важно! Измерять сопротивление надо в той колодке, чьи провода идут от замка зажигания (разъём «папа»), не перепутайте её с другими контактами, подключёнными к бортовой сети авто.

Инструкция по снятию элемента

Для разборки необходимо подготовить нехитрый набор инструментов:

головка размером 10 мм и вороток с трещоткой;
отвёртка крестообразная;
узкое зубило (ширина 5—8 мм);
молоток;
круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

«Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.

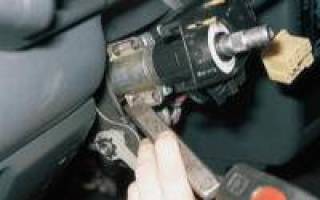

На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

Примечание. Встречаются «десятки», у которых при сборке оторваны не все шляпки болтов. Это упрощает дело, крепёж легко откручивается головкой на 10 мм.

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
Соедините эти клеммы любым проводником, после чего включится зажигание.
Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

Совет. Цвета проводников удобнее подсмотреть на жгуте снятого устройства, а потом отыскать их на «маме».

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.

Демонтаж замка ВАЗ 2110 на фото

Обучающее видео по замене замка зажигания

Замена контактной группы

В том случае, когда в результате диагностики обнаружена неисправность контактной группы, демонтировать замок зажигания всё равно придётся, поскольку иным путём к ней подобраться не удастся. После снятия элемента разберите его, действуя по такому алгоритму:

Отсоедините колодки с проводами питания подсветки.
Снимите декоративную пластиковую крышку, разблокировав 4 защёлки. Работайте аккуратно, потому что эти фиксаторы легко отломать, а отдельно купить крышку — задача довольно сложная. Менять из-за неё весь замок — нецелесообразно.
Отогнув 2 фиксатора, удерживающие контактную группу, снимите её с замка зажигания.

Пластиковая крышка снимается с помощью отвёртки

Примечание. Из инструмента вам дополнительно потребуется небольшая плоская отвёртка, чтобы отгибать защёлки.

Контактная группа находится сразу под крышкой

Первым делом изучите состояние контактов. Если они потемнели (окислились), то зачистите токонесущие поверхности мелкой наждачной бумагой Р1000. Затем поставьте группу на место и, не устанавливая замка, подключите его к бортовой электросети автомобиля, чтобы проверить работоспособность. В случае неудачи деталь необходимо заменить. То же самое придётся сделать, если контакты подгорели либо группа не работает без всяких внешних признаков неисправности.

Деталь снимается после отгибания двух защёлок

Установка новой личинки

Чтобы поменять сердцевину замка из-за механической поломки, снимите его с автомобиля, как это описано выше. Дальше следуйте такому алгоритму:

Вставьте в прорезь ключ и открутите «крестовой» отвёрткой 3 винта, стягивающие 2 половины корпуса замка.
Разъедините корпус, удерживая его ключом кверху. Если при разборке держать замок в другом положении и не вставить ключ, то внутренности высыплются наружу и вы не поймёте, как их нужно собирать обратно. При этом может потеряться шарик с пружинками.
Извлеките блокировочный механизм, состоящий из двух подпружиненных деталей, вытащите саму пружину.
Вынув ключ, аккуратно извлеките сердцевину, чтобы не потерялся шарик с пружинкой (стоит сбоку личинки).

Чтобы разобрать корпус, надо открутить 3 винта

Перед заменой со старой личинки необходимо снять возвратную пружину, поскольку в комплекте с новой сердцевиной она не продаётся. Пружинка стоит внутри детали с задней стороны во взведённом состоянии, в таком же виде её нужно установить на новую личинку. Также не забудьте достать тонкую пружинку из отверстия, куда вставляется шарик.

Из нижней части корпуса выглядывает язычок блокировочного механизма

Важный момент. Помните, что при замене сердцевины по причине её поломки новый ключ уже не подойдёт к дверному замку. Тут есть 2 варианта: пользоваться двумя отдельными ключами либо одновременно сменить личинку в двери. Последний способ становится единственно применимым в том случае, когда все ключи потеряны.

Личинку надо вытащить так, чтобы не растерять детали

При установке сердцевины нужно переставить в отверстие пружинку для шарика и вложить деталь в корпус. Затем задвинуть личинку до упора, одновременно вставив шарик в гнездо. После чего остаётся лишь собрать блокировочный механизм и скрутить корпус винтами. По окончании проверьте работоспособность замка зажигания поворотом ключа в разные положения.

Отбрасывающую пружину из старой сердцевины нужно переставить в новую

Как меняется личинка — видео

В видеоролике продемонстрировано, как производится разборка механической части замка зажигания ВАЗ 2170 (Лада Приора), но по конструкции он не отличается от элементов, установленных на автомобилях ВАЗ 2110—2112.

Как правило, менять замок зажигания целиком нет необходимости, хотя автолюбители зачастую прибегают к такому варианту, чтобы сэкономить время. У мастера на станции технического обслуживания на операцию уйдёт не более 20 минут. Для самостоятельной замены времени потребуется больше, зато вы сможете поменять только поломанную деталь (личинку либо контактную группу), тем самым сэкономив личные средства.

Обзор товара Замок зажигания ВАЗ-2110 металлический корпус ДААЗ

Артикул: 2110-3704005-30 , артикулы доп.: 21100370400530, 21100-3704005-30

Код для заказа: 122326

Замок зажигания ВАЗ-2110 + небольшой мануал по установке его на ВАЗ 21063 с кучей сопутствующих доработок

Доброго времени суток, дорогие читатели.

Захотелось чего-нибудь новенького, в старой машине . было принято решение о “модернизации” подрулевого пространства. Не утраивал ни функционал, ни внешний вид старой ВАЗовской “гитары”.

Замок на вид сделан качественно, всё крепко держится, ключ ходит чётко. В комплекте не обнаружил болтов крепления, либо их нет, либо я их потерял, заказ был большой, много позиций. В общем отдельно докупил: Болт М6х1.0х28 ВАЗ-2101,2109 замка зажигания х 4 шт.

По установке и подключению ничего сложного. Можно даже старый замок не снимать, т.к. 2110 вешается на правую сторону.

Остаётся 1 не подключенный провод, который является постоянным “+”, раньше он отвечал за включение освещения(габариты и фары). Его можно напрямую подключить к кнопке включения освещения, но тогда если забыть её выключить, то можно посадить АКБ. Эта проблема решается путем установки дополнительных реле.

Если честно, я не в курсе как на 2110 осуществлена схема по линии стартера, но на 2106 были недостатки, из-за отсутствия в цепи реле, всю нагрузку несла на себе контактная группа замка зажигания, что могло приводить к частым поломкам самого замка зажигания. Вот, во избежание подобных проблем с новым замком устанавливаем дополнительное Реле электромагнитное 12V 4-х контактное АВАР. По схеме:

Так же у этого замка есть светодиодная подсветка, я пока не подключал, но сделаю это позже.

По замку зажигания в общем-то всё, установкой доволен, работает прятнее чем старый, выглядит симпотичнее, ключ ходит мягче, можно теперь сделать выкидной ключик.

Но, т.к. замок вешается на правую сторону от рулевой колонки, то и старый кожух уже не подойдет.

Для замены “гитары” нам понадобятся новые подрулевые переключатели, тут уже дело вкуса, кто-то ставит от Шевроле-Нивы, кто-то от Матизов и Нексий. Мне больше понравились Нексиевские:

Для их установки нам понадобится:

Немного доработок “по-месту” и всё встает на свои места:

Так же для красоты нам понадобятся пыльники на переключатели, т.к. пыльники, предназначенные для этих переключателей довольно дорогие, то можно заменить их более дешевыми “Пыльник подрулевого переключателя Г-31105, Газель” арт. 31105-3710072, на порядок дешевле, а выглядят ни чем не хуже:

По схеме подключения писать не буду здесь, и так уже много букв получилось 😀 а там на целую статью наберется.

Теперь подрулевые получили больший функционал: одиночное моргание поворотами, сигнал дальним, 3х позиционное управление освещением и вся эта прелесть на одной ручке. На ручке управления стеклоочистителем появилась дополнительная позиция, как поменяю свою реле на программируемую, повешаю туда режим работы, более тонкий.

Но пока в этой доработке есть пара минусов, но я работаю над ними, и как появится время, обязательно устраню. Кожух руля большой и закрывает ручку подсоса, надо либо его подпилить, либо перенести ручку. Не возвращаются ручки поворотников после поворота в исходное положение, схема работы там простая, дело поправимое. И нет пока сигнала, но это тоже дело поправимое.

Все эти запчасти можно купить в одном месте и по приемлимой цене, в чем огромный плюс.

Надеюсь, мой отзыв и мини обзор будет Вам полезен. Желаю удачных приобретений 😉
