Виды подвесок автомобиля

Любой автомобиль состоит из ряда составляющих, каждая их которых выполняет свои функции. Двигатель преобразовывает энергию в механическое движение, трансмиссия позволяет менять тяговое усилие и крутящий момент, а также передавать его дальше, ходовая часть обеспечивает перемещение авто. Последняя составляющая состоит из нескольких компонентов, среди которых и подвеска.

Назначение, основные составляющие

Подвеска в автомобиле выполняет ряд важнейших функций:

• Обеспечивает упругое крепление колес к кузову (что позволяет им перемещаться относительно несущей части);
• Гасит колебания, получаемые колесами от дороги (тем самым достигается плавность хода авто);
• Обеспечивает постоянный контакт колеса с дорожным полотном (сказывается на управляемости и устойчивости);

С момента появления первого авто и по наше время было разработано несколько видов этой составляющей ходовой части. Но при этом создать идеальное решение, которое устраивало бы по всем параметрам и показателям так и не удалось. Поэтому из всех существующих типов подвесок автомобиля выделить какую-то одну невозможно. Ведь в каждой из них имеются свои положительные и отрицательные стороны, которые и предопределяют их использование.

В целом любая подвеска включает в себя три основных составляющих, каждая из которых выполняет свои функции:

1. Упругие элементы.
2. Демпфирующие.
3. Направляющие системы.

В задачу упругих элементов входит восприятие всех ударных нагрузок и плавная передача их на кузов. Дополнительно обеспечивают постоянный контакт колеса с дорогой. К этим элементам относятся пружины, торсионы, рессоры. Ввиду того, что последний тип – рессоры, практически сейчас не используются, далее рассматривать подвеску, в которой они использовались – не будем.

Наибольшее распространение в качестве упругих элементов получили витые пружины. На грузовых же авто нередко используется еще один вид – пневмоподушки.

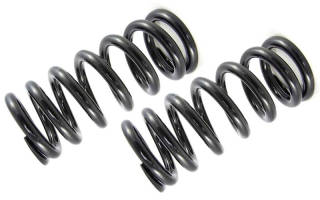

Витые пружины подвески

Демпфирующие элементы используются в конструкции для гашения колебаний упругих элементов путем их поглощения и рассеивания, что предотвращает раскачивание кузова во время работы подвески. Эту задачу выполняют амортизаторы.

Передний и задний амортизаторы

Направляющие системы связывают колесо с несущей частью, обеспечивают возможность перемещения по требуемой траектории, при этом с удержанием его в заданном положении относительно кузова. К этим элементам относятся всевозможные рычаги, тяги, балки, и все остальные компоненты, принимающие участие создании подвижных соединений (сайлент-блоки, шаровые опоры, втулки и т. д.).

Хоть все перечисленные составляющие характерны для всех существующих типов подвесок автомобиля, но конструктивное исполнение этого компонента ходовой части – разное. Причем разница в устройстве оказывает влияние на эксплуатационные, технические параметры и характеристики.

В целом все использующиеся сейчас типы подвесок автомобиля делятся на две категории – зависимые и независимые. Также существует промежуточный вариант – полузависимая.

Зависимая подвеска

Зависимая подвеска начала использоваться на автомобилях с момента их появления и «перекочевала» она на авто с конных повозок. И хоть за время существования этот тип значительно усовершенствовался, но суть работы осталась неизменной.

Особенность этой подвести заключена в том, что колеса соединены между собой осью, и не имеют возможности перемещаться отдельно относительно друг друга. В результате передвижение одного колеса (к примеру, при попадании в яму) сопровождается смещением второго.

В заднеприводных автомобилях соединяющей осью выступает задний мост, одновременно являющийся элементом трансмиссии (в его конструкцию входит главная передача с дифференциалом и полуоси). В переднеприводных же авто применяется специальная балка.

Зависимая подвеска Dodge Ram 2009 года

Изначально в качестве упругих элементов использовались рессоры, но сейчас их уже полностью вытеснили пружины. Демпфирующим элементом в этом типе подвески выступают амортизаторы, которые могут быть установлены отдельно от упругих элементов или же располагаться с ними соосно (амортизатор установлен внутри пружины)

В верхней части амортизатор крепиться к кузову, а в нижней – к мосту или балке, то есть помимо гашения колебательных движений, он выступает еще и в качестве крепежного элемента.

Что касается направляющей системы, то в конструкции зависимой подвески она состоит из продольных рычагов и поперечной тяги.

4 продольных рычага (2 – верхних, и 2 – нижних) обеспечивают полностью предсказуемое движение оси с колесами по всем существующим направлениям. В некоторых случаях количество этих рычагов уменьшено до двух (верхние не используются). В задачу же поперечной тяги (так называемая тяга Панара) входит уменьшение кренов кузова и удержание траектории движения.

Основными достоинствами зависимой подвески такой конструкции являются простота конструкции, что сказывается на надежности. Также она обеспечивает отличное сцепление с дорожным полотном колес, но только в случае движения по ровной поверхности.

Большим недостатком этого вида является возможность потери сцепления при вхождении в повороты. При этом из-за совмещения оси с элементами трансмиссии, задний мост имеет массивную и габаритную конструкцию, для которой необходимо обеспечить достаточно много места. Ввиду этих особенностей использование такой подвески для передней оси практически невозможно, поэтому она применяется только сзади.

Использование этого типа подвески на легковых авто сейчас уже сведено к минимуму, хотя она еще встречается на грузовиках и полноразмерных рамных внедорожниках.

Независимая подвеска

Независимая подвеска отличается тем, что колеса одной оси между собой не связаны и движение одного из них не оказывает никакого влияния на другое. По сути, в этом типе для каждого колеса предусмотрен свой комплект составляющих частей – упругой, демпфирующей, направляющей. Между собой эти два комплекта практически не взаимодействуют.

Стойки Макферсона

Разработано было несколько типов независимой подвески. Одним из самых популярных видов является подвеска МакФерсона (она же – «качающаяся свеча»).

Особенность этого вида заключена в использовании так называемой амортизационной стойки, которая выполняет одновременно три функции. В состав стойки входит и амортизатор, и пружина. В нижней части этот составной элемент подвески крепиться к ступице колеса, а вверху посредством опор – к кузову, поэтому он помимо принятия и гашения колебаний еще и обеспечивает крепление колеса.

Устройство газомасляной стойки MacPherson

Также в конструкции имеется еще одни компоненты направляющей системы – поперечные рычаги, в задачу которых входит помимо обеспечения подвижного соединения колеса с кузовом еще и предотвращение его продольного перемещения.

Для борьбы с кренами кузова во время движения в конструкции подвески используется еще один элемент – стабилизатор поперечной устойчивости, который является единственным связующим звеном между подвесками двух колес одной оси. По сути, этот элемент является торсионом и принцип его работы основан на возникновении противодействующей силы при скручивании.

Подвеска со стойками МакФерсона является одной из самых распространенных и может использоваться как на передней, так и задней оси.

Она отличается сравнительно компактными размерами, простотой конструкции и надежностью, за что и получила популярность. Недостатком же ее является изменение угла развала при значительном ходе колеса относительно кузова.

Рычажный тип

Рычажные независимые подвески – тоже достаточно распространенный вариант, применяемые на автомобилях. Этот тип делится на два вида – двухрычажную и многорычажную подвески.

Конструкция двухрычажной подвески сделана так, что амортизационная стойка выполняет только свои прямые задачи – гасит колебания. Крепление же колеса полностью лежит на управляющей системе, состоящей из двух поперечных рычагов (верхнего и нижнего).

Используемые рычаги имеют А-образную форму, что обеспечивает надежное удержание колеса от продольного перемещения. К тому же они разной длины (верхний – короче), благодаря чему даже при значительных передвижениях колеса относительно кузова, угол развала не меняется.

В отличии от «МакФерсона» двухрычажная подвеска более габаритна и металлоемка, хотя чуть большее количество составных частей на надежности не сказывается, но она несколько сложнее в обслуживании.

Многорычажный тип, по сути, является доработанной двухрычажной подвеской. Вместо двух А-образных в ее конструкции используется до 10 поперечных и продольных рычагов.

Такое конструктивное решение оказывает положительное влияние на плавность хода и управляемость авто, сохранности углов положения колеса во время работы подвески, но при этом она более дорогостоящая и сложная в обслуживании. Из-за этого по применяемости она уступает стойкам МакФерсона и двухрычажному типу. Ее можно встретить на более дорогостоящих авто.

Полузависимая подвеска

Некой срединой между зависимой и независимой подвеской выступает полузависимая.

Внешне этот вид очень схож с зависимой подвеской – имеется балка (в которую не входят элементы трансмиссии), выполненная заодно с продольными рычагами, к которым крепятся колесные ступицы. То есть, и имеется ось, соединяющая два колеса. К кузову балка крепиться тоже при помощи этих же рычагов. В качестве упругих и демпфирующих элементов выступают пружины и амортизаторы.

Полузависимая подвеска с механизмом Уатта

Но в отличие от зависимой подвески, балка является торсионной и может работать на скручивание. Это позволяет в определенном диапазоне колесам независимо друг от друга перемещаться в вертикальном направлении.

Благодаря простоте конструкции и высокой надежности торсионная балка достаточно часто применяется на задних осях переднеприводных автомобилей.

Иные виды

Выше рассмотрены основные виды подвесок, применяемые на автомобилях. Но типов их несколько больше, хотя остальные сейчас не используются. Такой к примеру, является подвеска «ДеДион».

В целом, «ДеДион» отличалась не сколько конструкцией подвески, а устройством трансмиссии заднеприводных автомобилей. Суть разработки сводилась к тому, что главная передача была вынесена из конструкции заднего моста (она жестко крепилась к кузову, а передача вращения выполнялась полуосями со ШРУСами). Сама же задняя ось могла иметь как независимую, так и зависимую подвеску. Но из-за ряда негативных качеств этот тип на авто широкого распространения не получил.

Подвеска De Dion

Также стоит упомянуть об активной (она же – адаптивная) подвеске. Она не является каким-то отдельным типом, а является, по сути, независимой подвеской, и отличается от описанных выше некоторыми конструктивными нюансами.

В этой подвеске используются амортизаторы (гидравлические, пневматические или комбинированные) с электронным управлением, что позволяет в некотором роде менять параметры работы этого узла – повышать и понижать жесткость, увеличивать клиренс.

Но ввиду сложности конструкции встречается она очень редко и только на автомобилях премиум сегмента.

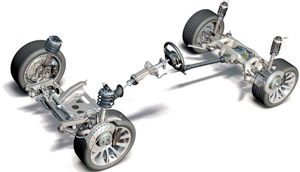

Устройство подвески автомобиля

Подвеска — важная система, которая делает возможным движение автомобиля (ведь с ее помощью к автомобилю крепятся колеса), а заодно обеспечивает комфорт и безопасность пассажиров и грузов. Об устройстве подвески автомобиля, основных ее элементах и их назначении читайте в этой статье.

Назначение подвески автомобиля

Подвеска — одна из основных систем ходовой части автомобиля, она необходима для соединения кузова (или рамы) автомобиля с колесами. Подвеска выступает в качестве промежуточного звена между автомобилем и дорогой и решает несколько задач:

– Передачу на раму или кузов сил и моментов, возникающих при взаимодействии колес с дорожным покрытием;
– Связь колес с кузовом или рамой;
– Обеспечивает необходимые для нормального движения положения колес относительно рамы или кузова и дороги;
– Обеспечивает приемлемую плавность хода, компенсирует неровности дорожного покрытия.

Так что подвеска автомобиля — это не просто набор компонентов для соединения колес и кузова или рамы, а сложная система, которая делает возможным нормальное и комфортное движение на автомобиле.

Общее устройство подвески автомобиля

Любая подвеска, независимо от своего типа и устройства, имеет ряд элементов, которые помогают решить описанные выше задачи. К основным элементам подвески относятся:

– Направляющие элементы;
– Упругие элементы;
– Гасящие устройства;
– Опоры колес;
– Стабилизаторы поперечной устойчивости;
– Элементы крепления.

Нужно отметить, что далеко не в каждой подвеске есть отдельные детали, играющие роль того или иного элемента — зачастую одна деталь решает сразу несколько задач. Например, традиционная подвеска на рессорах в качестве направляющего и упругого элемента, а также в качестве гасящего устройства использует рессору. Пакет стальных пружинящих пластин одновременно обеспечивает нужное положение колеса, воспринимает возникающие при движении силы и моменты, а также служит амортизатором, сглаживающим неровности дороги.

О каждом элементе подвески нужно рассказать отдельно.

Направляющие элементы

Главная задача направляющих элементов — обеспечить необходимый характер перемещения колес относительно рамы или кузова. Кроме того, направляющие элементы воспринимают силы и моменты от колеса (преимущественно боковые и продольные) и передают их на кузов или раму. В качестве направляющих элементов в подвесках различных типов обычно используются рычаги той или иной конструкции.

Упругие элементы

Основное назначение упругих элементов — передача сил и моментов, направленных по вертикали. То есть упругие элементы воспринимают и передают на кузов или раму неровности дороги. Нужно отметить, что упругие элементы не гасят воспринимаемые нагрузки — напротив, они их накапливают и передают на кузов или раму с некоторой задержкой. В качестве упругих элементов могут выступать рессоры, витые пружины, торсионы, а также разнообразные резиновые буферы (которые чаще всего применяются совместно с упругими элементами других типов).

Гасящие устройства

Гасящее устройство выполняет важную функцию — оно гасит колебания рамы или кузова, вызванные наличием упругих элементов. Чаще всего в роли гасящих элементов выступают гидравлические амортизаторы, но на многих автомобилях находят применение также пневматические и гидропневматические устройства.

В большинстве современных легковых автомобилей упругий элемент и гасящее устройство объединены в единую конструкцию — так называемую стойку, которая состоит из гидравлического амортизатора и витой пружины.

Опоры колес

С помощью опоры колесо соединяется с другими деталями подвески (в первую очередь — с рычагами и амортизаторами). Опоры передних колес решают и еще одну задачу — дают колесам возможность поворачиваться на тот или иной угол. Поэтому для крепления передних колес используются поворотные кулаки и иные сложные по конструкции опоры.

В качестве опор задних колес могут использоваться шаровые опоры, которые дают некоторую свободу перемещения во всех плоскостях.

Стабилизатор поперечной устойчивости

Как понятно из названия, стабилизатор поперечной устойчивости обеспечивает устойчивость автомобиля при поворотах и езде по дорогам с поперечным уклоном. Обычно стабилизатор — это штанга сложной формы (обычно П-образная), упруго соединяющая детали подвески колес и кузов (или раму). Штанга выступает в роли торсиона, который при возникновении крена закручивается, перераспределяет нагрузки между правым и левым колесом, и не дает кузову автомобиля опрокинуться.

Чаще всего стабилизаторы поперечной устойчивости ставятся на автомобили с независимой подвеской, так как в зависимой подвеске в роли стабилизатора выступает сама колесная балка. Стабилизатор может устанавливаться как на заднюю, так и на переднюю ось.

Элементы крепления подвески

С помощью этих элементов осуществляется крепление деталей подвески между собой, а также крепление подвески к кузову или раме автомобиля. В качестве креплений может выступать как обычное болтовое соединение (а также другие виды жестких соединений), так и соединение с помощью специальных эластичных элементов — резинометаллических шарниров (или сайлент-блоков).

Все описанные выше элементы присутствуют на подвесках любых типов. Более подробно о типах подвесок и их устройстве читайте в статье «Типы подвесок автомобиля».

5 самых распространенных типов подвески автомобилей

17 октября 2018 Категория: Секреты автомобилей.

Подвеска соединяет кузов или раму машины с колесами, передает все действующие силы и условия взаимодействия с дорогой на кузов и обеспечивает плавность хода, отрабатывая неровности ландшафта.

Любая подвеска состоит из 4 основных элементов:

• упругий элемент – воспринимает и передает на подрессоренную массу вертикальные силы реакции при преодолении неровностей на дороге, уменьшает нагрузку на кузов, способствует плавности хода. Состоит из рессоров, пружин, торсионов.
• направляющий элемент – воспринимает действующие на колесо продольную и боковую силы, задает характер перемещения колес: будут ли они при преодолении препятствия действовать слаженно, поворачиваясь одновременно (зависимый вид подвески) или же нет (независимый вид подвески). Состоит из рычагов поперечной и продольной устойчивости.
• демпфирующий элемент- гасит вибрации кузова и колес, преобразуя энергию колебаний в тепловую. Это амортизаторы
• стабилизирующий элемент – разделяет нагрузку бокового типа в поворотах, снижает крены. Это штанги, которые крепятся к кузову.

На сегодняшний день наиболее распространены следующие системы подвески:

• McPherson
• двухрычажная
• многорыжачная
• скручивающаяся балка – пружинная и торсионная

МакФерсон, двух- и многорычажная подвеска может использоваться на передней и задней оси. Балки применяются в качестве задней подвески.

Выбор того или иного типа подвески, которой оснастят авто на производстве, а также материалов, из которых будут изготовлены ее детали, определяется инженерами с учетом требований к архитектуре, габаритам и массе автомобиля: подбираются по типу кузова (седан, хэтчбек, спорткар, кроссовер, внедорожник, коммерческий фургон и т.п.), условиям эксплуатации (назначение машины и степень нагрузки, масса авто, регион использования), а также бюджета.

Когда конструкция подвески определена, она дорабатывается совместно с дизайнерами, чтобы схема подвески не нарушала эстетический ансамбль всего автомобиля.

Рассмотрим характеристики каждого типа подвески подробнее.

McPherson

Такой тип подвески назван в честь изобретателя – американский инженер Эрл С. МакФерсон представил конструкцию в конце 1940-х. Его задачей было создать максимально простую в сборе схему передней независимой подвески и, нужно сказать, это получилось.

«МакФерсон» предложил крепить подвеску к подрамнику только в двух точках с каждой стороны. Для этого на каждое колесо в McPherson приходится по одному нижнему поперечному (треугольному) рычагу. Со стойкой амортизатора рычаг соединяется вертикальной тягой стабилизатора.

Традиционный верхний рычаг в «МакФерсоне» заменен на пружину и соосный с ним амортизатор в роли направляющего элемента. Конструкция соединяется с кузовом мягкой резиновой подушкой.

Сейчас еще распространен тип подвески «псевдо-МакФерсон». В ней единый нижний рычаг разделяется на два независимых. Это позволяет добиться достаточной жесткости. Но верхнего рычага по-прежнему нет, что не позволяет отнести такую подвеску к двухрычажной. Пример применения – Mercedes-Benz C-Klasse.

Встречаются и «трехрычажные» варианты, когда нижний рычаг «псевдо-МакФерсон» делится на 3 части. Обычно такое решение используют в задней подвеске японских автомобилей.

«МакФерсон» – самый популярный и массовый тип современной подвески. Это компактная конструкция, идеально подходящая машинам с поперечно установленным мотором. Такое решение простое и недорогое в конструировании.

К недостаткам конструкции относится не идеальный угол развала колес. Это происходит из-за вертикального хода колеса, когда нижний рычаг подвески описывает дугу. В результате точка контакта шины с дорожным покрытием постоянно смещается в стороны.

А еще подвеска McPherson чувствительна к дисбалансу колес и передает на кузов дорожные вибрации и шумы, что делает ее не слишком комфортной в плане плавности хода. Усиленное трение штока и амортизатора быстро «приканчивает» последний, поэтому долговечностью «МакФерсон» не отличается.

Двухрычажная подвеска

Подвеска на двойных поперечных рычагах – самая что ни на есть классика автопрома. Два V-образных рычага расположены строго друг над другом, а их вершины крепятся шарнирами к верхней и нижней частям поворотного кулака – цапфа. Раздвоенные «лапки» рычагов прикрепляются к кузову. То есть ступица переднего колеса может повернуться вокруг своей оси.

Обычно на двухрычажной подвеске верхний рычаг короче нижнего – это улучшает сцепление поворачивающего колеса с дорогой.

Рычаги чуть наклонены горизонтально, что предотвращает «клевание» кузова при интенсивном разгоне или торможении.

Сейчас повсеместно V-образные рычаги в такой подвеске заменяют на L-образные, крепя длинную часть к кузову через хорошо демпфирующие неровности дороги эластичные втулки. Это повышает комфорт водителя за счет эффективного гашения вибраций. Классические V-образные рычаги применяют на гоночных автомобилях, потому что такое решение дает идеальную траекторию колеса.

В качестве упругих эдементов в двухрычажной подвеске могут использоваться пружины и торсионы, пневматические подушки, гидропневматика.

Двухрычажная подвеска ниже, чем остальные типы подвески, она дает идеальную кинематику, но занимает много места в ширину, и потому ее сложно ставить на авто с поперечным двигателем. Решить проблему можно сокращением плеча конструкции, и такое решение применили в Audi на модели А4 образца 1995 года, поставив вместо 2 рычагов 4.

В дальнейшем такое же решение повторяли не раз на крупных Audi и Volkswagen. Но этот вариант удорожил и без того недешевую конструкцию классической «двухрычажки» и, кроме того, проявил себя не таким надежным.

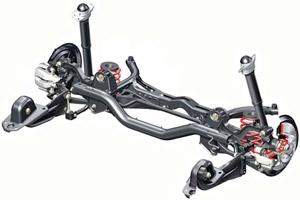

Многорычажная подвеска

Первым из серийных авто заднюю многорычажную подвеску получил Mercedes-Benz W201. Ее особенностью была довольно сложная и массивная конструкция. Но сочетание множества отдельных рычагов позволило уточнить кинематику, направлять колеса в нужном направлении, не меняя угол схождения колес и не отклоняясь при резком разгоне или торможении.

В качестве другого примера исполнения можно привести пятирыжачную переднюю подвеску Audi, где двум отдельным верхним рычагам полагается по собственной шаровой опоре.

Сегодня многорычажная подвеска – стандарт для дорогих автомобилей. Ступица колеса или поворотный кулак соединяют с кузовом 4 и более рычага, причем в зависимости от компоновки и кузова автомобиля рычагам можно придавать различную форму, задавать нужные параметры изменения развала колес при движении.

Система множества рычагов в подвеске повышает поперечную жесткость, отлично демпфирует неровности дорожного покрытия, идеально реагирует на замедление или ускорение автомобиля, держит траекторию при выполнении маневров на скорости. Это самый гибкий и надежный тип современной подвески.

К недостаткам конструкции относят ее сложность при проектировании, требования к используемым материалам (они должны быть легковесными, например, алюминиевые рычаги) и, как следствие – дороговизну. Для владельца многорычажная подвеска – еще и обилие деталей, которые сильно повышают стоимость обслуживания.

Скручивающаяся балка – пружинная и торсионная

В то время, как автопроизводители массово переходили от заднего привода к переднему, появилась проблема улучшения конструкции заднего моста.

Конструкция зависимой подвески типа «нарезной мост», когда оба колеса ведущей задней оси жестко связываются между собой и при наезде на неровность наклоняются одновременно, была хорошим вариантом лишь для внедорожников. А вот на легковых автомобилях это просто массивная неудобная конструкция, ухудшающая плавность и шумность хода.

Установить на заднюю ось независимую двухрычажную подвеску, при которой поведение колес никак не связано друг с другом, обходилось дорого. Сложная конструкция со множеством деталей и сейчас применяется только в сегменте премиальных седанов и кроссоверов.

Независимая подвеска в виде продольных рычагов и без стабилизатора, когда рычаги соединяли колеса одной оси с рамой кузова через шарнир (именно такая подвеска была на «горбатом» «Запорожце» ) была простой и дешевой конструкцией, но при высоких скоростях клонила колеса вместе с кузовом, и это уже было небезопасно.

Для бюджетных же моделей с передним приводом выход нашелся в конструкции так называемой «полунезависимой» подвеске, в которой два продольных рычага скрепляются поперечной балкой. Важно отметить, что такая схема устанавливается на задний мост ИСКЛЮЧИТЕЛЬНО переднеприводных автомобилей.

Пружинная балка

Вариант пружинной балки, которую часто путают с торсионной, выглядит так.

Колеса одной оси подвешивались на продольных или косых рычагах, а те крепятся к балке П-образной форме. Перекладина не изгибается. В качестве элемента упругости в такой конструкции задействованы пружины, которые крепятся на рычагах.

Все это – конструкция пружинной балки. Причем многие называют ее «торсионной», потому что в большинстве европейских языков torsion значит «скручивание». Тем более внешне эти конструкции похожи. Но, это не торсионная, а пружинная балка. Пример реализация полунезависимой пружинной балки – Renault Fluence.

Торсионная балка

Сегодня в качестве задней подвески переднеприводных недорогих авто ставят в основном торсионную балку.

От пружинной она отличается тем, что в качестве элементов упругости в ней действуют не пружины, а торсион – металлический стержень, проходящий через всю балку изнутри.

Такая конструкция позволяет компенсировать скручивание балки, а еще дает возможность менять положение амортизаторов, чтобы получить огромный багажник правильной классической формы.

К недостаткам конструкции относят ее жесткость, которая отражается на комфортности хода автомобиля.

С другой стороны, есть инженерные решения, где торсионы располагаются продольно, их длина не так сильно зависит от длины балки, и в таком случае комфорт комфорт хода такой подвески повышается практически до уровня независимой многорычажной.

Качественные детали подвески любого типа для вашего автомобиля предлагает наша разборка

ООО «РитейлМоторс» УНП 191477517, з арегистрировано Мингорисполкомом 20 марта 2012г.
Регистрационный номер в торговом реестре 402310, д ата регистрации 11 января 2018г.
Юридический и почтовый адрес: 220020 г. Минск, ул. Тимирязева, д. 85а, пом. 204

Устройство ходовой части автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

• шины
• основные упругие элементы
• дополнительные упругие элементы
• направляющие устройства подвесок
• демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

1. подшипники ступицы переднего колеса;
2. колпак ступицы;
3. регулировочная гайка;
4. шайба;
5. цапфа поворотного пальца;
6. ступица колеса;
7. сальник;
8. тормозной диск;
9. поворотный кулак;
10. верхний рычаг подвески;
11. корпус подшипника верхней опоры;
12. буфер хода сжатия;
13. ось верхнего рычага подвески;
14. кронштейн крепления штанги стабилизатора;
15. подушка штанги стабилизатора;
16. штанга стабилизатора;
17. ось нижнего рычага;
18. подушка штанги стабилизатора;
19. пружина подвески;
20. обойма крепления штанги амортизатора;
21. амортизатор;
22. корпус подшипника нижней опоры;
23. нижний рычаг подвески.
