Что такое датчик фаз

Датчик фаз (ДФ)

Распределительный вал управляет впускными и выпускными клапанами двигателя. Частота его вращения в два раза ниже, чем частота вращения коленчатого вала. Когда поршень приближается к верхней мертвой точке, то по положению коленчатого вала невозможно определить, на каком такте работы двигателя это происходит: на такте сжатия с последующим воспламенением топливовоздушной смеси или на такте выпуска отработавших газов. Эта информация актуальна в системе фазированного впрыска, где подача топлива происходит через одну форсунку в тот цилиндр, где происходит такт сжатия непосредственно перед открытием впускного клапана.

Чтобы контроллер мог четко определять, какой из форсунок ему надо управлять в данный момент времени, используется сигнал датчика положения распределительного вала. Его ещё называют датчиком фаз.

В системах управления двигателем автомобилей «ВАЗ» используется датчик на основе эффекта Холла. В распределителе зажигания ВАЗ–21083, устанавливался датчик управления коммутатором, который также работал на основе эффекта Холла. Он регистрирует прохождение металлической шторки с прорезями, которая связана с распределительным валом, и выдает сигналы управления коммутатору. Шторка проходит между постоянным магнитом и самим датчиком и перерывает магнитные линии постоянного магнита (загораживает). Когда между магнитом и датчиком находится прорезь, то датчик вырабатывает специальный сигнал (импульс), который после небольшой обработки и служит управляющим для коммутатора. По такому же принципу работает и датчик фаз, только с той разницей, что шторка устанавливается на шкиве привода распредвала двигателя и имеет только одну прорезь. Конструкция шторки такова, что ДФ формирует импульс в тот момент, когда такт сжатия приходится на первый цилиндр. Параметры импульса датчика фаз: прорезь напротив датчика – низкий уровень (напряжение близко к 0 вольт), иначе – высокий уровень (напряжение близко к напряжению бортовой сети). Внешний вид датчика фаз показан на рис. 5.15.а. Такую конструкцию имеет датчик, который применяется в системе управления двигателем ВАЗ–2112 (16 клапанов), и он называется щелевой. На двигателях ВАЗ–2111 и ВАЗ–21214 используется датчик фаз торцевого типа. Он также работает на эффекте Холла, только реагирует не на прорезь в шторке, а на специальную задающую метку, которая крепится на распредвале (двигатель ВАЗ–2111) или на шкиве привода распредвала (двигатель ВАЗ–21214). Расстояние между меткой и датчиком гораздо меньше расстояния между датчиком и распредвалом. При приближении метки к датчику изменяется внутреннее магнитное поле датчика, и он формирует синхронизирующий импульс. Диаграмма сигналов датчика фаз, датчика положения коленвала и напряжения на катушке зажигания показаны на рис. 5.16, а внешний вид торцевого датчика – на рис. 5.15.б. На двигателях ВАЗ–21214 ДФ формирует импульс, когда в ВМТ на такте сжатия находится четвертый цилиндр.

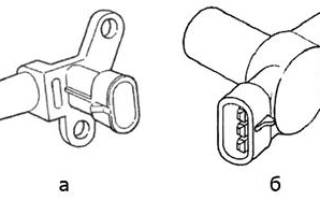

Рис. : а – щелевой датчик фаз, б – торцевой датчика фаз.

Рис. . Синхронизация сигналов зажигания, положения коленчатого и распределительного валов: а – вторичное напряжение катушки зажигания; б – сигнал датчика положения коленчатого вала; с – сигнал датчика положения распределительного вала.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 9193 – | 7798 – или читать все.

Все о датчике фаз на Приоре

Вступление

Датчик фаз (ДФ) Лады Приоры имеет особое назначение в работе двигателя. Выход его из строя не сулит большими проблемами, но заметно сказывается на работе ДВС. Датчик участвует в процессе подачи топлива в цилиндры.

В приоре применяется фазированный впрыск топлива, что помогает добиться более высокой мощности. ДФ передает импульсные сигналы на электронный блок управления.

В данной статье речь пойдет о симптомах поломки, проверки и замены датчика фаз на автомобиле Лада Приора.

О датчике

В Приоре применяется фазированный впрыск топлива. Принцип работы данного впрыска осуществляется на показаниях датчика фаз. Датчик фаз получает импульсы со шкива распределительного вала и подает их на ЭБУ. В свою очередь ЭБУ получая данные сигналы, корректирует впрыск топлива и распределяет его по фазам.

При неисправности датчика фаз двигатель переходит в аварийный режим работы, переключая впрыск топлива в попарный режим, то есть форсунки парно начинают подавать топливо в цилиндры 1 и 3, 2 и 4.

Выход из строя ДФ оказывает небольшие, но весьма заметные симптомы, которые несомненно заставят вас провести его замену.

Где находится датчик

Расположение датчика фаз зависит от типа двигателя.

В 16-ти клапанных двигателях датчик фаз устанавливается вблизи шестерни впускного распределительного вала. Крепится он двумя болтами к головке блока цилиндров. Данное место осложняет процесс его замены.

В 8-ми клапанных ДВС датчик распложен со стороны КПП в верхней части ГБЦ, возле маслоналивной горловины, где ранее в более старых карбюраторных ДВС, устанавливался трамблер.

Симптомы неисправности

При появлении данных симптомов следует обратить внимание на целостность датчика фаз и при необходимости провести его замену:

Появление индикатора «Check Engine» на приборной панели;
Повышенный расход топлива;
Нестабильная работа двигателя во всех режимах;
Потеря мощности и динамики;

Читать еще: Кпп автомат на уаз

Так же читайте нашу статью как провести диагностику автомобиля с помощью китайского сканера ELM 327.

Ошибки, которые указывают на поломку датчика фаз:

Ошибка 0343 – Высокий уровень сигнала цепи датчика фаз;
Ошибка 0340 – Неисправность цепи датчика положения распределительного вала;

Проверка Датчика

Для проверки датчика фаз необходимо использовать мультиметр. С помощью данного прибора можно проверить практически все датчики в автомобиле.

Пошаговый процесс проверки:

Включить зажигание на автомобиле, проверить напряжение на аккумуляторной батареи и убедиться, что оно соответствует рабочему 11,8-12,6В. Чтобы проверить напряжение, необходимо на мультиметре выставить переключатель в режим постоянного напряжения, на шкалу деления 20В.
Теперь нужно проверить питание датчика необходимое для его работы. Для этого снимаем разъем с датчика и подключаем к нему мультиметр. Один щуп мультиметра подключаем на массу, второй на центральный разъем колодки – напряжение должно быть равно 12 В. Крайние разъемы колодки должны показать до 5В.
После того как проверка цепи питания датчика произведена и не выявила поломки, необходимо приступать к проверке самого ДФ. Для проверки его необходимо демонтировать с ГБЦ. После демонтажа подключаем датчик к разъему и на обратной стороне колодки щупами мультиметра проверяем напряжение. На контакте «В» величина напряжения должна составлять не менее 0,9В. После чего понадобиться небольшая металлическая пластинка, которой нужно провести в прорези датчика и в момент нахождения пластины в датчике, напряжение на мультиметре должно упасть до 0,4В. Если все параметры совпадают, то датчик фаз Приоры исправен. Если параметры разнятся, то датчик необходимо заменить, так как он не ремонтопригоден.

Стоимость датчика

Существует несколько разновидностей датчиков фаз, отличающихся не только конструктивным исполнением, но и заводом изготовителем.

Датчик фаз для 16-ти клапанного двигателя

Производитель	Артикул	Цена, (рублей)
LADA	21120-3706040-00	490
Пегас	2112-3706040-04	265
VOLTON	VLT2112-3706040-04	260
Калуга	21-3847АТ	240

Датчик фаз для 8-ми клапанного двигателя

Производитель	Артикул	Цена, (рублей)
LADA	21110-3706040-00	415
РОМБ	361-3847	260
VOLTON	VLT2111-3706040	285
Калуга	48-3855000	280

Замена

Процесс замены датчика довольно простая работа, но весьма неудобная для 16-ти клапанных двигателей. Ниже приведены инструкция по замене для двух типов двигателей.

Неисправности датчика положения распредвала

Датчик положения распредвала, он же датчик фаз, он же фазовый датчик, по-английски пишется CMP — служит для того, чтобы в определенный промежуток времени определить угол положения распредвала. Датчик ДПРВ может быть магнитным, оптическим или на эффекте Холла.

Где находится датчик распределительного вала (ДПРВ)

Расположение на разных двигателях по-разному, в основном, датчик определяющий угловое положение распредвала монтируется рядом с головкой блока цилиндров. Также, в зависимости от марки и модели автомобиля, может находиться как справа, так и слева. Датчик по размеру небольшой, поэтому его надо поискать. Он может быть и в защищенных частях электропроводки. ДПРВ может также монтировать на задней части двигателя. А у некоторых производителей автомобилей, таких как Дженерал Моторс, для такого датчика предусмотрены специальные отсеки.

Как работает датчик распредвала

ДПРВ по принципу работы классифицируются на 3 вида:

магнитный дпрв;
оптический дпрв;
дпрв Холла.

Магнитный датчик положения распредвала или индукционный работает из-за того, что металлический зубчик постоянно двигается в магнитном поле. Такой датчик имеет два вывода.

Принцип работы оптического датчика работает благодаря излучаемому источником лучика света, который отслеживается и фиксируется приемом и прерыванием фотоэлементом.

Датчик на эффекте Холла отслеживает изменения магнитного поля вокруг себя. ДПРВ на эффекте Холла имеют три вывода. Эффект Холла также называется холловским напряжением.

Самые редко используемые датчики положения распределительного вала — это оптические. Не удивляйтесь, если в автомобиле больше одного или даже двух ДПРВ датчиков, такое тоже возможно.

Что вы слышали о безопасности SRS системы? Она состоит из датчиков удара, исполнительных механизмов и блока управления SRS.

Принцип работы холловского датчика заключается в том, что он фиксирует изменения напряжения, которое пересекает его магнитное поле. В строении датчика есть пистонный магнит и полупроводниковый элемент, которое и фиксирует изменения напряжения. Если магнитное поле не изменяется, то датчик никаких изменений не будет фиксировать. Магнитное поле будет изменять только, если будет какой-либо металлический элемент в этой среде. Насечки или зубцы на распредвале как раз являются металлическими элементами, которые изменяют магнитное поле.

Как было уже упомянуто выше, что ДПРВ называют также датчиком фаз. Такое название получилось от того, что датчик фиксирует цилиндрические фазы впуска и выпуска.

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

Значительно увеличивается расход топлива.
Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя. Если это происходит постоянно, то точно вышел из рабочего режима CMP.
При диагностировании своими руками сканером, могут возникать сбои в работе.
Также может пропасть искра и не запускаться мотор.
Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Читать еще: Новый дизайн нивы 4х4 фото

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
P0343 слишком высокий подаваемый датчиком CMP сигнал.
P0342 говорит, что слишком низкий уровень сингла ДПРВ.
Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.
P0340 полностью отсутствует сигнал с датчика.
P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

Сигнальные провода не подсоединены к датчику.
Присутствует влага в соединении датчика.
Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
Сигнальный провод разомкнут, оторван.
Сигнальный провод замыкает на бортовую сеть.
Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
Провод питания датчика оторван или поврежден.
Неправильно подсоединены питающие провода.
Неисправны высоковольтные провода цепи зажигания.
Неправильно работает блок управления двигателем.
Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.
Есть металлическая стружка на корпусе ДПРВ.

Как проверить датчик положения распредвала

В случае обнаружения проблемы в датчике распредвала во время проведения диагностики, необходимо проверить датчик на правильную работу. Делается это с помощью мультиметра или вольтметра.

Проверку, обычно, проводят следующими способами:

проверка подключения датчика ко всем трем проводам (сигнальный провод, питание +12 В, питание «-«);
при наличии питания напряжения и «массы» на датчике, надо завести двигатель автомобиля и проверять импульс сигнального провода;
проверка штекера на наличие окислов, возможно попала вода и контакты окислились;
проверка сигнального провода часто выявляет проблему неработающего датчика, так как провод расположен рядом с мотором и подвергается нагреванию;
проверка сопротивления датчика, для этого надо выставить мультиметр в положение 2000 Ом, подсоединить к выводам датчика, значение сопротивлений должно быть от 0,55 до 0,75 кОм (килоОм);
проверка сопротивления изоляции датчика между сердечником и контактами 1й и 2й колодки с помощью Омметра или мультиметра. Значение сопротивления должно быть более 20 МОм (мегаом) при значении напряжения 500 Вольт.
проверка вольтметром или мультиметром в положении измерения постоянного напряжения.

Для этого необходимо отсоединить штекер и подсоединить крокодильчики или иголки измерительного прибора к выводам на датчике.
Далее надо включить зажигание.
Плюсовой провод тестера подсоединяем к плюсовому выводу датчика, минусовой провод к корпусу автомобиля.
Значение Вольтов должно быть как на аккумуляторе.

Далее, плюсовой провод вольтметра подсоединяем к минусовому выводу датчика, а минусовой также к «массе» автомобиля.

Значение Вольтов «массы» должно быть равно нолю.
После проверки проводов «+» «-«, подсоединяем их как положено, а третий провод (сигнальный) пропускаем через мультиметр. Для этого одну иглу тестера подсоединяем к выводу сигнала на двигателе, а другой — к проводу сигнала на тестере (придется оголить немного сигнальный провод).
Далее, поворачиваем ключ замка зажигания и прокручиваем стартер. При вращении стартера, правильно работающий датчик должен показывать колебания напряжения от 0 до 5 Вольт. Если напряжения нет, то замените ДПРВ своими руками, для этого всего лишь надо отсоединить штекер проводов и отвернуть болт. Когда будете устанавливать новый датчик, то слишком не перетягивайте его, момент затяжки датчик распредвала должен быть 10 Нм (Ньютон на метр).

Как заменить датчик ДПРВ своими руками

Когда будете устанавливать новый датчик, то слишком не перетягивайте его, момент затяжки датчик распредвала должен быть 10 Нм (Ньютон на метр).

Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

Датчик фаз, он же датчик положения распредвала (далее ДФ) – элемент системы ЭБУ (электронного бортового управления двигателем), который присутствует исключительно в моторах инжекторного типа. Таким датчиком комплектуются все четырнадцатые с 16-ти клапанным движком, а также 8-клапанные моторы соответствующие стандарту Евро-3, обладающие последовательным фазированным впрыском топливной смеси.

Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

Читать еще: Светодиоды в птф приора

Датчик фаз на ВАЗ 2114

ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого – получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей – чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

Расположение ДФ

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

Увеличившийся расход топлива;
Неполадки в режиме самодиагностики автомобиля;
Уменьшение динамики разгона;
Появление на приборной панели знака “Check Engine” либо ошибок 0343 или 0340.

Значек “Check Engine”, как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан – его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное – при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные – 21110-3706040. Проверка каждого из них имеет некоторые особенности.

Схема (для 8 кл.)

На щупе мультиметра (режим V1), который будет подсоединятся к контакту “Е” на датчике, устанавливаем напряжение в 13,5 В., на втором щупе (подсоединяем к контакту “В”) – 0,9 В;
Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте “В” напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях – датчик на замену.

Проверка ДФ 16-ти клапанного движка:

Схема (для 16 кл.)

Переводим тестер в режим V2. На щупе контакта “Е” устанавливаем напряжение 13.5 В, на контакте “В” – 0.4 В;
В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте “В” вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

ОШИБКИ ДФ

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

Ошибка датчика ФАЗ 0340 – свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно – от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
Ошибка 0343 – высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

СНЯТИЕ И ЗАМЕНА

Датчик фазы на ВАЗ 2114- сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст. В случае обнаружения каких-либо неполадок нужно сразу же поменять устройство на новое.Благо, стоит оно не дорого: цена варьируется в пределах от 300 до 500 рублей, в зависимости от региона.

Для замены ДФ вам потребуется ключ-трещетка с головкой на 10. Алгоритм действий следующий:

Отключаем питание аккумулятора;
Трещеткой вывинчиваем болт, который фиксирует ДФ на блоке цилиндров движка и разъединяем колодку подведенных к нему проводов;
Вынимаем датчик и устанавливаемый новый, не забудьте очистить контакты колодки от окисления.

Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают.

Как вы видите, работы тут от силы на 10 минут. Удачной вам езды без поломок!
