Кислородный датчик в автомобиле

Как проверить лямбда-зонд своими руками?

Современные транспортные средства оснащены множеством датчиков, контролирующих работоспособность узлов и агрегатов. Одним из основных датчиков автомобиля является датчик остаточного кислорода (λ-зонд). Однако лишь немногие автомобилисты знают, как проверить лямбда-зонд самостоятельно, сэкономив время и финансы.

Что такое лямбда-зонд, и где он находится

В связи с ужесточением экологических норм для уменьшения токсичности выхлопных газов машины начали оборудовать каталитическим нейтрализатором (катализатором). Качество и продолжительность его работы находится в прямой зависимости от состава топливно-воздушной смеси (ТВС). В зависимости от сигналов, передаваемых лямбда-зондом, регулируется процентное соотношение в смеси топлива и воздуха.

Лямбда-зонд — система, определяющая, какое количество остаточного кислорода содержится в выхлопных газах. Иначе его можно назвать — кислородный датчик.

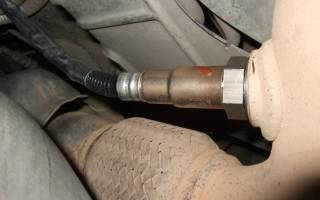

Располагается лямбда-зонд в выпускном коллекторе перед каталитическим нейтрализатором

Качественная очистка от токсичных выхлопов в катализаторе проводится только при наличии в них кислорода. Для контроля эффективности действия нейтрализатора и повышения точности исследования состояния выхлопных газов на многих моделях устанавливают второй лямбда-зонд на выходе катализатора.

Для повышения эффективности на современных автомобилях устанавливается дополнительный лямбда-зонд на выходе катализатора

Как работает датчик кислорода

Главной функцией лямбда-зонда считается измерение количество кислорода, содержащегося в выхлопных газах, и сравнение его с эталонным.

Электрические импульсы от кислородного датчика поступают в электронный блок управления (ЭБУ) топливной системой. Относительно этих данных ЭБУ регулирует состав ТВС, подаваемой в цилиндры.

Схема установки основного и дополнительного датчиков кислорода в автомобиле

Результатом совместной работы лямбда-зонда и ЭБУ является получение стехиометрической (теоретически идеальной, оптимальной) ТВС, состоящей из 14,7 частей воздуха и 1 части топлива, при которой λ=1. У обогащенной смеси (избыток бензина) λ 1.

График зависимости мощности (P) и расхода топлива (Q) от величины (λ)

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Важно! Повышение температуры датчика до 950°C ведёт к его перегреву.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Симптомы неисправности

Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:

• Повышенная токсичность выхлопных газов;
• Нестабильная, прерывистая разгонная динамика;
• Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
• Нестабильные, постоянно меняющиеся холостые обороты;
• Увеличение расхода топлива;
• Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
• Постоянно горящий индикатор «CHECK ENGINE»;
• Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.

Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.

Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:

• Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
• Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
• Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
• Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
• Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
• Нестабильный контакт, замыкание на массу, обрыв выходного провода;
• Нарушение целостности конструкции датчика.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Важно! Отсутствие сопротивления говорит о разрыве в цепи нагревателя.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Для чего нужен лямбда-зонд в автомобиле и как он работает?

Автоликбез 25 августа 2017

В подавляющем большинстве современных автомобилей дозированием и подачей топлива в цилиндры занимается электронная система. Блок управления (другое название – контроллер) получает сигналы от нескольких датчиков и на основании этих показаний формирует смесь горючего с воздухом в оптимальных пропорциях. Ключевую роль в процессе играет λ-зонд, иначе – кислородный датчик, который периодически выходит из строя по разным причинам. Если вы желаете глубже вникнуть в суть данной проблемы, то первым делом стоит разобраться, что такое лямбда – зонд и зачем он ставится на авто.

Роль кислородного датчика в системе топливоподачи

Горение углеводородного топлива – бензина и солярки – в цилиндрах двигателя – процесс довольно сложный. Задачи электронного блока управления состоят в следующем:

• эффективно сжигать горючее и добиваться максимального КПД силового агрегата;
• обеспечить минимальный расход бензина;
• изменять количество подаваемого топлива в зависимости от режима работы мотора.

Для полного сжигания бензина в цилиндрах двигателя его нужно смешать с воздухом в соотношении 1 : 14,7. Тогда практически все молекулы углерода подвергнутся окислению и образуют безвредный углекислый газ СО₂, а водород после соединения с кислородом превратится в обычную воду (выделяется в виде пара). Не догоревший углерод тоже объединяется с кислородными частицами и дает на выходе угарный газ – СО. При правильной работе системы его доля невелика и составляет 1–1,5%.

Справка. Когда в силу разных причин расход топлива повышается, количество угарного газа на выходе из камер сгорания увеличивается от 3 до 10%. Визуально это выглядит как черный дым из выхлопной трубы.

Чтобы контроллер готовил оптимальную топливовоздушную смесь, он должен контролировать полноту ее сжигания. Тут и вступает в игру лямбда – зонд, который нужен для измерения количества свободного кислорода в выхлопе автомобиля и передачи информации в виде электрических импульсов на ЭБУ. Последний, сопоставив ее с показаниями других измерителей, отдает соответствующую команду форсункам.

Что дает измерение количества кислорода в выхлопных газах:

1. Если на выходе двигателя слишком мало кислородных молекул, то в топливной смеси явно не хватает воздуха – она слишком обогащенная.
2. И наоборот, превышение нормы указывает на бедную смесь в цилиндрах. При ее сжигании остается много воздуха, удаляемого вместе с выхлопом.

Блок управления отвечает за качество топливовоздушной смеси и корректирует соотношение компонентов по сигналам лямбда – зонда. Вот зачем нужен кислородный датчик в машинах, оборудованных инжектором.

Устройство измерителя и принцип действия

Внешне λ-зонд отдаленно напоминает свечу зажигания, только без керамического изолятора. На корпусе цилиндрической формы сделана резьба для вкручивания в выхлопную систему, а из верхней части выходят провода (от 1 до 4 в зависимости от конструкции). Внутри стального корпуса расположены такие детали:

• гальванический элемент из керамики с твердым электролитическим составом;
• на обе стороны гальванического элемента методом напыления нанесены электроды из платины;
• камера с атмосферным воздухом;
• контакты с заземляющим и основным проводом.

В конструкцию современных кислородных датчиков добавлен подогреватель, подключаемый к электросети в автомобиле двумя дополнительными проводами. Он разогревает электролит λ-зонда до 300–400 °С.

В датчиках О₂ нового образца гальванический элемент изготовлен из диоксида циркония, чья проводимость зависит от температуры. Отсюда и необходимость в подогревателе. Старые датчики делались на основе двуокиси титана и действовали по другому принципу.

Теперь о том, как работает лямбда-зонд с циркониевым сердечником. Алгоритм следующий:

1. При запуске двигателя измеритель не функционирует и участия в приготовлении смеси не принимает. Контроллер «знает», что холодному мотору нужна обогащенная смесь и готовит ее по сигналам датчиков положения коленвала и массового расхода воздуха.
2. После выхода в рабочий режим включается подогреватель λ-зонда и циркониевый элемент начинает вырабатывать импульсы постоянного тока, воспринимаемые контроллером.
3. В зависимости от количества кислорода в выхлопных газах напряжение датчика колеблется в диапазоне от 0,1 до 0,9 вольт. Напряжение падает – снижается уровень кислорода – блок управления подает меньше топлива (обедняет смесь). И наоборот, при усилении импульса контроллер переходит к обогащению.

Принцип работы лямбда-зонда с титановым элементом другой – он действует как терморезистор. Блок управления опрашивает измеритель несколько раз в секунду и фиксирует изменение сопротивления, на основании чего корректирует топливовоздушную смесь.

Где расположен λ-зонд?

Поскольку датчик измеряет количество кислорода в отработанных газах, его устанавливают на одну из секций выхлопного тракта. В зависимости от марки и модели авто измеритель вкручивается в выпускной коллектор непосредственно возле двигателя либо в первую секцию дымоотводящей трубы.

В связи с переходом на новые экологические нормы (начиная от Euro 3), схема контроля над выбросами автомобиля усложнилась. Дело в том, что следом за датчиком О₂ в выпускном тракте установлен каталитический нейтрализатор – металлический бочонок с керамическими сотами, чья задача – дожигать вредные продукты работы мотора – угарный газ и окись азота. Данный элемент тоже со временем выходит из строя, что никак не сказывается на работе двигателя, а вот количество вредных выбросов резко увеличивается.

Чтобы контролировать техническое состояние нейтрализатора, производители начали ставить второй лямбда-зонд. Он вмонтирован в трубу после бочонка и проверяет количество кислорода в газах перед выходом в атмосферу.

Если контроллер «увидит», что разницы в показаниях двух измерителей нет, он включит на панели приборов табло Check Engine, а при компьютерной диагностике укажет на ошибку катализатора.

Молекулы воздуха, попавшие в нейтрализатор, должны соединиться с вредными газами, например, СО превращается в СО₂. При нормальной работе системы второй зонд на выходе должен фиксировать уменьшение кислорода.

В машинах с мощными моторами на 6–12 цилиндров число датчиков О₂ может достигать 4 шт. и более. Это объясняется просто: в подобных авто реализована система распределенного выхлопа с двумя трактами. Соответственно, на каждом из них стоит каталитический нейтрализатор и 2 λ-зонда.

Признаки и причины неисправности элемента

Поскольку лямбда-зонд в машине связан с контроллером, то в случае неполадок с датчиком ЭБУ включает сигнал Check Engine. Это происходит в следующих случаях:

• измеритель дает некорректные показания, например, напряжение больше 0,9 В либо меньше 0,1 В;
• произошел обрыв электрической цепи (перетерся или надломился провод, идущий к λ-зонду);
• замыкание проводки;
• механическое повреждение элемента вследствие езды по грунтовым дорогам;
• датчик выработал свой ресурс, который лежит в пределах 40–80 тыс. км пробега авто.

Прошивка контроллера любого автомобиля имеет запасной алгоритм на случай поломки лямбда-зонда. Когда блок управления «замечает» неисправность измерителя, он исключает его из работы системы питания и руководствуется данными от остальных приборов – датчика температуры, скорости, детонации, положения дроссельной заслонки и коленчатого вала. Показания λ-зонда он принимает как усредненные, зафиксированные в его памяти ранее.

Поэтому наряду со включенным табло Check Engine на неисправность кислородного датчика указывают и другие симптомы:

1. Нестабильная работа двигателя на холостых оборотах.
2. Повышенный расход топлива.
3. Снижение мощности силового агрегата и рывки в процессе движения по причине загрязнения электродов свечей зажигания.
4. «На горячую» двигатель заводится с трудом при нормальном холодном запуске.
5. Из выхлопной трубы валит черный от сажи дым.

Перечисленные проблемы – это следствие потери контроля над качеством сгорания топлива, вот почему лямбда – зонд так важен.

В некоторых ситуациях контроллер не зажигает надпись Check Engine и не переходит в аварийный режим, но указанные симптомы все равно проявляются. Это говорит о том, что датчик О₂ начал банально «врать», из-за чего ЭБУ готовит топливную смесь неправильно.

Обнаружить виновника подобной неисправности в домашних условиях затруднительно – похожие признаки наблюдаются и при поломке других датчиков. Если вы столкнулись с такой ситуацией, лучше обратиться на автосервис к специалисту – электрику.

Причины некорректной работы λ-зонда могут быть следующие:

• езда на этилированном бензине;
• добавление в топливо и масло поддельных присадок;
• использование при ремонте силового агрегата дешевых герметиков, содержащих неорганические растворители.

Из-за перечисленных действий в тракт выпуска дымовых газов попадают посторонние агрессивные пары, разрушающие электроды кислородного датчика, а вместе с ним и керамические соты нейтрализатора.

Рекомендации по устранению

Вышедший из строя лямбда – зонд подлежит замене, каких-либо методов ремонта не существует. Деталь недешевая, но от нее зависит «здоровье» и ресурс двигателя, поэтому лучше не экономить и не устанавливать различные эмуляторы – так называемые обманки. Они позволяют отключить сигнал Check, но не устраняют причину неполадок, а обманутый контроллер продолжает неправильно готовить смесь, что негативно влияет на работу мотора.

Лямбда-зонд — что это, признаки неисправности и способы проверки

Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.

Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Признаки и причины неисправности датчика

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.

Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.

Среди причин поломок можно выделить:

• Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
• Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
• Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
• Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
• Замыкания в электропроводке;
• Бедная или слишком богатая смесь;
• Попадание лишнего воздуха в выхлопную систему;
• Пропуски зажигания;
• Топливные присадки.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Ошибки лямбда-зонд в бортовой системе автомобиля

В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Достаточно подключить диагностическое оборудование и считать коды неисправностей.

Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.

Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.

Принципы работы кислородного датчика, лямбда зонда

Корректное функционирование мотора в автомобиле возможно лишь при правильной работе каждого узла, агрегата и системы. В случае сбоя хотя бы одного из ключевых компонентов двигатель начинает функционировать с нарушениями, а это всегда доставляет множество проблем автовладельцу. Далее мы поговорим о кислородном регуляторе, опишем принцип работы лямбда зонда, как провести его диагностику и очистить в случае необходимости.

Характеристики кислородного датчика

Все знают, что инжекторный двигатель является более экономичным и безопасным (с экологической точки зрения), чем карбюраторный мотор. Это становится возможным благодаря полному контролю за подачей топливной смеси и воздуха. Этот контроль осуществляется несколькими датчиками, которые обеспечивают проверку основных рабочих параметров и направляют эти данные электронному блоку. После их анализа производится корректировка работы системы в целом.

Кислородный датчик

Контроллеры, для получения полной информации центральным блоком, установлены не только на впускной системе (определение количества топлива/воздуха), но и на выпуске.

Здесь работает лишь один регулятор, но именно его работа определяет, какой объем воздуха станет поступать в цилиндры.

Его название – лямбда зонд (кислородный датчик). И это один из важнейших участников системы.

Предназначение и основные функции

Датчик кислорода — это датчик сопротивления, который располагается около катализатора, на коллекторе впуска. Параметры, передаваемые этим датчиком, также передаются на управляющий блок, где проходят обработку, а затем используются в поддержании соответствующего состава топливно-воздушной смеси (ТВС). Лямбда зондом отправляются сигналы на электронный блок в случае, если в камеру двигателя поступает переобогощенная или обедненная рабочая смесь. На основании этих данных управляющий блок корректирует поступление воздуха и горючего для образования «правильной» смеси.

Принцип работы и устройство регулятора кислорода

Давайте разберем, как устроен лямбда зонд. В конструкции каждого универсального лямбда зонда имеются следующие элементы:

1. Металлический корпус универсального контроллера со специальным отверстием для обеспечения вентиляции датчика. Кроме отверстия на корпусе имеется резьба, при помощи которой датчик ставится в соответствующее место.
2. Резиновый уплотнитель, отвечающий за герметичность конструкции.
3. Изолятор, который всегда изготавливается из керамики.
4. Наконечник (также выполненный из керамических материалов).
5. Несколько контактов, подключающих контроллер к основной сети.
6. Щиток защиты, имеющий выпускное отверстие для отхода отработанного газа.
7. Нагревающий элемент датчика.
8. Вмонтированная в индивидуальный резервуар спираль.

Устройство кислородного датчика

Любое устройство (1-й и 2-й кислородный регулятор), выполняется из материалов, имеющих высокие свойства термостойкости. Это имеет огромное значение, ведь датчик постоянно работает при повышенных температурах. Элемент можно отнести к одному из типов — их отличие состоит в числе контактов (от одно- до четырехпроводных).

Как уже было отмечено ранее, диагностический регулятор содержания кислорода применяется для поддержания корректного расчёта требуемого объема топлива для установления количества воздуха, поступающего в цилиндры. Датчиком кислорода рассчитываются данные показатели соответственно с показателями экономии и экологии. Это тоже имеет значение, ведь в последнее время к средствам транспорта предъявлены очень строгие требования в вопросах безопасности экологии.

Данный элемент снижает вред для окружающей среды, опираясь на объем содержания вредных веществ в выхлопе.

Виды кислородных датчиков

Кроме лямбда-зондов из циркония, которые наиболее популярны, применяются также изделия других типов.

Датчик из титана

Этот тип кислородных устройств обладает чувствительным элементом, выполненным из прочнейшего материала — диоксид титана. Рабочий температурный режим данного устройства измеряется от 700°C. Этим устройствам не требуется атмосферный воздух, поскольку в основе принципа их действия лежит преобразование напряжения на выходе, в соответствии с концентрацией кислорода в выхлопных газах.

Виды кислородных датчиков

Широкополосный кислородный элемент

Это усовершенствованная модификация. В ее состав входит циркониевый датчик, схема которого дополнена закачивающим элементом. Контроллер из циркония обеспечивает измерение концентрации кислорода в отработанных газах, осуществляя фиксацию напряжения, которое вызвано разностью потенциалов. Затем выполняется сравнение показаний с эталонным значением (450мВ), и, при обнаружении отклонений, начинает подаваться ток, способствующий закачиванию ионов кислорода из выхлопных газов. Это производится до того момента, пока значение напряжение не сравняется с эталоном.

Рабочий ресурс кислородного устройства

Кислородный элемент является одним из датчиков, который имеет достаточно быстрый износ. Это обусловлено тем, что он подвергается постоянному контакту с отработанными газами и его рабочий ресурс прямо зависит от качества топливной смеси и отсутствия неисправностей в двигателе. К примеру, датчик из циркония рассчитан на 70-130 тыс. км пробега.

Работа нижнего и верхнего датчика находится под постоянным контролем бортовой диагностической системы. И при сбое одного из них фиксируется соответственная ошибка, при этом на приборной панели загорается лампочка («Check Engine»). Определить поломку в этом случае можно при помощи специального сканера диагностики.

При исправном функционировании лямбда зонда, параметры сигнала представлены правильной синусоидой, которая демонстрирует частоту переключения не меньше 8 раз за 10с.

Схема работы кислородного датчика

Причины неисправностей и как их определить

При неправильной работе лямбда зонда силовой агрегат автомобиля начинает работать нестабильно.

Причины поломки кислородного датчика

Рассмотрим причины, по которым регулятор может дать сбой.

1. В электрической цепи случился разрыв, например, в точке подключения датчика к общей сети. Другой причиной может состоять в недостаточном контакте на контроллере либо его окислении.
2. Замыкание при работе регулятора.
3. Загрязнение, которое является самой распространенной причиной неисправности датчика. Данная поломка, зачастую, случается из-за постоянной заправки автомобиля некачественным топливом.
4. Температурная перегрузка датчика. Данная проблемы возникает из-за сбоев в системе зажигания.
5. Непрерывное передвижение автомобиля по бездорожью приводит к большим вибрациям и к повреждению устройства.
6. Кислородный элемент часто ломается при попадании в систему цилиндров силового агрегата или во впускную систему антифриза.
7. Поломка нагревателя регулятора. Очень часто данная проблема возникает из-за износа контроллера (его естественного «старения»).
8. Датчик может выйти из строя, если двигатель работает на слишком обогащенной ТВС.

Симптомы поломки лямбда зонда

Определить неисправность кислородного датчика можно по следующим симптомам:

• расход топлива значительно вырос;
• обороты «плавают» при холостых оборотах силового агрегата;
• вы стали ощущать характерные рывки, когда автомобиль набирает скорость;
• катализатор работает нестабильно;
• повысилась концентрация токсинов в отработанном газе.

В том случае, если вы обнаружите хотя бы один из перечисленных признаков, следует провести диагностику контроллера, а в случае необходимости — заменить его.

Датчик кислорода

Диагностика лямбда зонда

Выше мы рассказали, как работает лямбда зонд, а теперь поговорим о диагностике и прочистке датчика.

Итак, начиная диагностику, нужно погреть элемент. Для этого следует запустить силовой агрегат и дать ему работать примерно 10мин. Это должно обеспечить идеальную проводимость в электролите и создание конечного напряжения на регуляторе кислорода. Диагностика производится без отключения лямбда зонда, при работающем и прогретом моторе. Сама диагностика выполняется при помощи осциллографа — данное оборудование дает самый правильный результат.

Если нормативное значение напряжения будет отличаться от полученного при диагностике, то датчик нужно заменить. Параметр напряжения должен составлять не меньше 10,5В. Обнаружив пониженное значение напряжения следует проверить качество подключения регулятора кислорода и соответствующих разъемов, помимо этого, необходимо убедиться в заряженности аккумулятора.

Ещё нужно протестировать сопротивление датчика. Для чего требуется отключить разъем. В идеальном варианте показатель сопротивления должен находиться в интервале 2-14Ом, но это значение зависит от модели датчика кислорода.

Прочистка кислородного датчика

Если датчик не исправен, то, обычно, его требуется заменить, но в иногда проблему можно решить, почистив кислородный регулятор.

Для прочистки датчика следуйте инструкции:

1. Отключить контроллер от питания.
2. Демонтировать датчик. Удобнее это сделать при помощи специального инструмента, но если такового нет, то выполните демонтаж руками.
3. Процедура прочистки осуществляется ортофосфорной кислотой. Кислородный регулятор помещается в ёмкость с кислотой ориентировочно на 10-20мин. Этого времени достаточно, чтобы кислота удалила имеющиеся отложения и окислы, не разрушив целостность электродов. Для наибольшего эффекта прочистки можно снять защитный колпак, но сделать это не всегда возможно, поскольку для демонтажа необходим токарный станок.
4. По завершению процедуры прочистки контроллера необходимо промыть его в воде и хорошо просушить.

Если выполненные действия не привели к работоспособности устройства, то его требуется поменять. Заменяя регулятор кислорода, следует убедиться в том, что разъёмы на меняемых датчиках идентичны.

Важно! Процедура прочистки может быть выполнена лишь тогда, когда под защитным колпаком датчика присутствуют отложения.

Замена кислородного датчика

Заменяя лямбда зонд необходимо соблюдать некоторые правила:

• выкручивать регулятор нужно на остывшем до 40-50°C моторе (в этот момент тепловая деформация не так велика, а детали не слишком раскалены);
• выполняя монтаж нужно смазать поверхность резьбы герметиком, который исключит прикипание;
• удостовериться в целостности уплотнительной прокладки;
• затягивать элементы следует производить с определенным производительным моментом – так будет обеспечена нужная герметичность;
• подключая разъём следует проверить электропроводку на повреждения;
• после окончания процесса установки следует провести тестирование при разных режимах работы силового агрегата.

Доказательством правильной работы лямбда зонда будет отсутствие указанных ранее признаков сбоев, а также ошибок на электронном блоке управления.
