Как устранить тугой ход педали сцепления Лада Гранта

Для комфортного перебора передач на МКПП необходимо, чтобы коробка легко отключалась от двигателя. Эту функцию выполняет сцепление. Чрезмерно тугое перемещение педали неприемлемо. Это не только дискомфорт для водителя, но и чрезмерная нагрузка на коленный сустав. Да и в отношении самого узла выявленная неисправность позволяет сделать определенные выводы о необходимости замены некоторых деталей.

Конструкция приводной системы и признаки неисправности

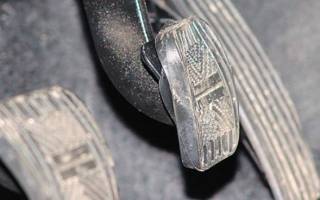

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

Причины тугой педали сцепления на автомобиле Лада Гранта и способы устранения недуга

Проблемы жесткого рычага возникают как на новых машинах, так и на экземплярах с внушительным пробегом. В зависимости от возраста характер неполадки может разниться – от банального клина привода до серьезных проблем с узлом, связывающим двигатель и КПП.

В чем дело

Часто тугая педаль сцепления на Лада Гранта встречается по следующим причинам:

• Посредственная работа диафрагменной пружины.
• Подклинивание вилки.
• Заедание выжимного подшипника.
• Задиры на поверхности троса, находящегося в рабочей оплетке.
• Перекос тросика в кронштейне крепления к салонному педальному узлу.
• Подклинивание ведомого диска.

На автомобилях с высоким сроком эксплуатации возможно появление трещин в вилке привода подшипника и на направляющей выжимной опоры. Накопление грязи в узле также нельзя исключать. Повреждения кронштейна фиксатора троса также не стоит сбрасывать со счетов.

К сведению. Все эти проблемы могут стать результатом допуска к установке заводом-изготовителем бракованных деталей.

Как устранить неисправность

Сразу позиционировать узел, связывающий коробку и двигатель, как неисправный не стоит. Стоимость нового набора запчастей в виде корзины, ведомого диска и выжимного подшипника высока, а 100% уверенности именно в неполадке этого модуля не будет до тех пор, пока не произведена тщательная диагностика привода.

Проблемы с приводной частью

В 80% случаев виновником тугой педали сцепления на машине Лада Гранта является одно из трех:

1. Расплетен трос.
2. Коррозия или грязь в рубашке тросика.
3. Отсутствие смазки на валу вилки.

На заметку. Проверить исправность тросовой детали довольно просто. Достаточно выжать педальку и бросить ее. Обратный ход рычага должен быть быстрым и непрерывным. Более детальная диагностика производится при отсоединенном тросике. Операция требует больше времени, но дает однозначный ответ на вопрос. Можно проверить как состояние троса, так и его легкость перемещения по рубашке.

Впрочем, нередки случаи, когда в рубашку достаточно добавить смазки, и педальный узел показывает кондиционную работу. В качестве смазывающих продуктов можно выбрать:

• Трасмиссионное или моторное масло (заправить в шприц с иглой).
• Эмульсию силиконового происхождения в баллончиках.
• WD-40.

Вилка

На необходимость смазать вал вилки укажет не только тугой ход. При подаче команды на узел из-под капота также будет доноситься скрип. Справиться с неисправностью такого рода можно по следующей методике:

• Демонтировать воздушный фильтр двигателя вместе с корпусом.
• Поддеть пластиковую втулку вилки.
• Брызнуть силиконовой смазки или WD-40.

Неполадки с узлом сцепления

При установке новой корзины затрудненное поведение детали неминуемо. Эффект проходит по истечении 500-1 000 км пробега в смешанном режиме. Если нормальное функционирование узла не восстанавливается по прошествии обкатки, вероятно, приобретен неофициальный набор с завышенной жесткостью лепестковой пружины. Тогда выход один – покупать проверенный комплект и снова менять.

Износ или деформация вилки сцепления Лада Гранта также вызывает тугой ход педали и следующий за этим дискомфорт. В этом случае необходимо действовать как можно быстрее, поскольку наличие критических дефектов способно вывести из строя модуль в самый неподходящий момент.

Вердикт

Некондиционное поведение педального узла Гранты является неисправностью, которую желательно устранить в короткие сроки. Дело может быть как в приводе, который здесь является тросовым, так и непосредственно в узле, связывающем двигатель и коробку.

Чаще всего проблема кроется в расплетенном тросе или его ограниченной подвижности в рубашке. Устранить подобную проблему можно заменой тросика и/или его смазкой маслом, силиконом или WD-40. Нередко в смазывании нуждается вал вилки.

Реже неполадку вызывает деформированная или треснутая вилка. Износ лепестковой пружины в состоянии радикально изменить величину усилия, необходимую для страгивания педали. Новое сцепление также может вызывать тугой ход.

Что делать, если буксует сцепление?

Многие водители слишком поздно меняют расходные материалы. То же самое относится и к трансмиссии автомобиля. В этой статье мы рассмотрим довольно распространенную проблему многих автолюбителей и расскажем, что делать, если буксует сцепление? Но прежде чем рассматривать проблему, разберемся, что это за деталь, для чего она предназначена и как проявляются симптомы ее выхода из строя?

Для чего необходимо сцепление?

Сцепление необходимо для передачи вращающего момента с маховика двигателя на промежуточный вал коробки передач автомобиля. Это именно та деталь, которая может ограничивать или создавать связь между силовой установкой и трансмиссией. Принцип действия сцепления основан на трении, возникающем между двумя прижатыми дисками. При нажатии на педаль сцепления, диск отжимается, и передача крутящего момента прекращается. При отпускании – диск снова прижимается к маховику и тогда в работу входит промежуточный вал КПП.

Почему сцепление выходит из строя?

Диск сцепления является расходным материалом и рано или поздно все равно подвергается замене. Отремонтировать изношенный диск невозможно. Дело в том, что при соприкосновении с маховиком, он начинает некоторое время стачиваться и только потом детали сцепляются между собой. Таким образом, толщина сцепления уменьшается и в конечном итоге диск утрачивает свою функцию.

«Сточить» сцепление можно и быстрым способом. Многие водители, при начале движения, нажимают на газ слишком сильно и в этот же момент быстро отпускают педаль сцепления. В эти моменты износ сцепления увеличивается в разы и тогда его замена понадобится довольно скоро. Быстрый износ диска достигается также быстрой ездой на пониженных передачах. В тот момент, когда обороты большие, а передача выбрана слишком низкая, сцепление не успевает передать требуемый момент на промежуточный вал, и начинает проскальзывать. Таким образом, оно получает дополнительное «ненужное» трение и быстро изнашивается.

Другая причина заключается в попадании на рабочую часть диска моторного масла. Проблема довольно редкая, но тоже имеет место быть. Дело в том, что при износе сальника коленвала сзади, масло просачивается к маховику двигателя. Масло остается на поверхности сцепления, и трение уменьшается, таким образом, диск «пробуксовывает».

Признаки изношенного сцепления

• Трогаться на автомобиле стало достаточно сложно. Если быть точным, педаль нужно отводить максимально дальше и только тогда машина начинает движение. Другим вариантом подобной проблемы может быть слишком трудное включение передач или даже их хруст.
• Заметная потеря в мощности. Выражается в том, что при быстрой езде, особенно на пониженных передачах, появляются провалы: автомобиль дергается и с каждым разом этот эффект усиливается. К этой неисправности и относится выражение «буксует сцепление». Диск прижимается неплотно и время от времени проскальзывает, создавая дискомфорт при движении. В гору автомобиль уже явно идет достаточно плохо.

Какие действия необходимо предпринять, если сцепление буксует?

Для начала попробуем продлить жизнь диску. Для этого можно отрегулировать ход педали, а соответственно изменить положение диска относительно маховика. Для этого, в салоне автомобиля или под капотом предусмотрено специальное регулировочное устройство. Подкручивая соответствующие гайки, мы можем поднять педаль, тем самым, сильнее прижать диск сцепления к маховику. Данный способ рекомендован только для тех, у кого еще не изношены фрикционные накладки на рабочей части детали. Поэтому, применять его для всех случаев не рекомендуется.

Видео – Как отрегулировать привод сцепления

Самым рациональным и правильным решением является замена сцепления, однако перед этим, нужно доехать то гаража. Делать это нужно предельно осторожно. Чтобы избежать проблем, нужно ехать с наименьшим количеством оборотов. Начинать движение необходимо «под нагрузкой». Это означает, что сцепление нужно отпускать максимально плавно, но добавлять при этом минимум газа, а то и вовсе не добавлять. Переключение передач следует выполнять согласно тому количеству оборотов, которому предписывает завод-изготовитель.

Замена сцепления ВАЗ 2107 своими руками

Выполнять эту процедуру рекомендуется на смотровой яме и эстакаде. В первую очередь необходимо обездвижить автомобиль с помощью противооткатных устройств. Использование коробки передач для этого не допускается, так как ее необходимо будет подвергнуть снятию.

Вначале снимается минусовая клемма аккумулятора и сливается тормозная жидкость из бачка сцепления. После этого, необходимо снять стартер с двигателя и разобрать в салоне автомобиля рычаг переключения скоростей. Для этого скручивается верхняя рукоятка.

Теперь необходимо перейти под автомобиль. Выкрутите крепление карданного вала к шлицам коробки передач. Предварительно, необходимо пометить положение разъединенных элементов, так как есть риск неправильно собрать узлы в дальнейшем, из-за чего потом появляется вибрация и гудение. С КПП отсоединяются клеммы включения лампы заднего хода, и отсоединяется трос привода спидометра. Далее выкрутите две гайки крепления цилиндра сцепления и отведите последний в другую сторону. Открутите гайки, крепящие коробку передач к дну автомобиля.

Последним действием будет откручивание гаек, с помощью которых трансмиссия закрепляется на двигателем. При этом, потребуется помощь напарника, который будет придерживать и страховать тяжелый агрегат от падения. Чтобы облегчить демонтаж коробки передач и сорвать ее с креплений, рекомендуется для облегчения работы установить рычаг переключателя в положение, которое соответствует третьей передаче.

Чтобы избежать лишних замен в дальнейшем, советуем поменять заранее следующий перечень деталей: венец маховика двигателя, выжимной подшипник, ведущий диск (и ведомый) и болты, которые крепят корзину. Многие опытные мастера меняют корзину с диском новой в сборе.

После замены, необходимо установить КПП на место. Делать это очень трудно, так как данное действие выполняется только с помощью центровки. Если этого не сделать, то коробка не встанет на свое место. Для центровки можно использовать специальное центрирующее устройство, или первичный вал от старой, разобранной КПП.

Дальнейшая сборка узлов происходит в обратной последовательности. В этом и заключается весь комплекс мероприятий, который направлен на решение распространенной проблемы – «буксует сцепление». Желаем вам удачи на дорогах!

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 – муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Рис.22. Механизм регулировки длины троса

1 — втулка; 2 — поводок; 3 — зубчатый (верхний) наконечник троса; 4 — фиксаторы наконечника троса; 5 кронштейн (с ограничителем хода педали сцепления)

На автомобилях первых выпусков внутрь поводка устанавливалась пружина.

Проверка технического состояния сцепления Лада Калина/Гранта ВАЗ-2190

Сцепление во включенном состоянии (при отпущенной педали) не должно «пробуксовывать» и без потерь передавать крутящий момент от двигателя к
трансмиссии, а при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным — без рывков.

Операции по проверке сцепления Лада Гранта/Калина:

– Проверяем рабочий ход педали и при необходимости регулируем его.

– При неработающем двигателе нажимаем педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, отсутствии скрипов, стуков и других посторонних шумов.

– Линейкой или рулеткой измеряем расстояние от пола до наружной поверхности педали сцепления.

– Нажимаем педаль до упора в пол и повторяем измерения.

– Если полный ход педали превышает 146 мм, отрегулируйте привод выключения сцепления.

– Запускаем двигатель. Если из картера слышен воющий звук, скорее всего, изношен выжимной подшипник сцепления Лада Калина/Гранта ВАЗ-2190.

– Отсоединив трос от вилки привода выключения сцепления и немного повернув вилку по часовой стрелке, отводим выжимной подшипник от диафрагменной пружины. Если выжимной подшипник неисправен, звук исчезнет.

– При работающем двигателе нажимаем педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передач слышен треск, а выключение затруднено, сцепление выключается не полностью.

– При работающем двигателе и включенной первой передаче, постепенно отпуская педаль, проверяем плавность включения сцепления, отсутствие в момент трогания рывков или посторонних звуков.

– В движении на третьей или четвертой передачах резко нажимаем на педаль газа. Если обороты коленчатого вала возрастают быстро, а автомобиль ускоряется вяло, то сцепление пробуксовывает. Также об этом свидетельствует появление в салоне запаха гари, издаваемого сильно нагретыми фрикционными накладками ведомого диска.

Если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не выявлены — сцепление находится в технически исправном состоянии.

Регулировка сцепления Лада Гранта/Калина

Привод выключения сцепления оборудован механизмом автоматической регулировки длины троса, поэтому в процессе эксплуатации автомобиля не требуется систематическая настройка привода.

Регулировка выполняется после ремонта, связанного с разборкой сцепления или привода его выключения, и необходима для того, чтобы установить элементы механизма автоматической регулировки в исходное положение.

Операции по регулировке сцепления Лада Гранта/Калина:

– Снимаем воздушный фильтр.

– Потянув наконечник, максимально натягиваем трос сцепления и штангенциркулем измеряем расстояние между поводком и рычагом вилки.

– Если расстояние не равно 27 мм, поворачиваем поводок по резьбе наконечника троса, добиваясь рекомендованного значения.

– Нажимаем три-четыре раза на педаль сцепления и повторяем измерения.

– При необходимости повторяем регулировку.

Замена сцепления Лада Гранта/Калина

При замене ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 желательно заменить и корзину в сборе, даже если на его рабочей поверхности нет заметных следов износа.

В процессе эксплуатации изнашивается рабочая поверхность корзины сцепления и ослабевает жесткость диафрагменной пружины. Также необходимо заменить выжимной подшипник, если он имеет люфт, при вращении заедает или издает хорошо слышимый шум.

Для выполнения работы потребуется оправка для центрирования ведомого диска сцепления.

Работы по замене сцепления Лада Гранта/Калина:

– Снимаем коробку передач

– Если замена нажимного диска в сборе (корзины) не планируется, кернером помечаем его положение на маховике.

– Торцовым или накидным ключом на 8 мм отворачиваем шесть болтов крепления корзины к маховику, удерживая маховик от проворачивания монтажной лопаткой или большой шлицевой отверткой.

– Снимаем корзину и ведомый диск Лада Калина/Гранта ВАЗ-2190.

– Поддев шлицевой отверткой концы пружины, снимаем их с выступов муфты выжимного подшипника.

– Снимаем с направляющей втулки выжимной подшипник в сборе с муфтой.

– Для замены вилки и ее втулки, поддев отверткой, снимаем резиновый защитный чехол вилки выключения сцепления.

– Вынимаем из отверстия картера пластмассовую втулку вилки.

– Сместив вверх, выводим из посадочного места нижний конец оси рычага вилки и снимаем вилку выключения сцепления.

– Промываем снятые детали в керосине. Поврежденные и изношенные детали заменяем.

– Очищаем от грязи и старой смазки шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника.

– Наносим на них и на рабочую поверхность оси вилки выключения сцепления тонкий слой смазки ШРУС-4.

– Устанавливаем в картер сцепления Лада Гранта/Калина детали привода (вилку, пружину, выжимной подшипник) в последовательности, обратной снятию. Наносим на рабочую поверхность вилки пластичную смазку.

– Вставляем центрирующую оправку в отверстие торца коленчатого вала.

– Устанавливаем на оправку ведомый диск сцепления, ориентируя его так, чтобы та сторона, где ступица диска выступает больше, была обращена к коробке передач.

– Устанавливаем корзину сцепления Лада Калина/Гранта ВАЗ-2190.

– Совместив ранее сделанные метки, торцовым ключом на 8 мм равномерно заворачиваем болты крепления корзины. Окончательно затягиваем болты моментом 19,1-30,9 Нм (2,0-3,2 кг/см).

– Удаляем центрирующую оправку.

– Устанавливаем коробку передач в последовательности, обратной снятию.

– Проверяем работу привода и регулируем длину троса.

Замена троса сцепления Лада Гранта/Калина

Трос заменяем при его обрыве, заедании в оболочке или чрезмерном вытягивании, а также при неисправности механизма регулировки длины троса.

Для замены троса сцепления Лада Калина/Гранта ВАЗ-2190 выполните следующие работы:

– Снимаем воздушный фильтр.

– Потянув за наконечник троса, выводим его поводок из зацепления с рычагом вилки выключения сцепления.

– Отворачиваем поводок по резьбе наконечника троса и снимаем поводок.

– Извлекаем нижний наконечник оболочки троса из кронштейна, установленного на картере коробки передач.

– В салоне, под панелью приборов, ключом на 8 мм отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали сцепления.

– Поддев отверткой, снимаем пружинную фиксирующую скобу поводка наконечника троса.

– Снимаем поводок с пальца рычага педали сцепления Лада Калина/Гранта ВАЗ-2190.

– На пальце педали сцепления осталась пластмассовая втулка, не потеряйте ее. Поврежденную втулку следует заменить.

– Извлекаем резиновый чехол из отверстия перегородки моторного отсека, вытягиваем трос из моторного отсека и снимаем его.

– Покрываем палец и втулку пальца педали сцепления пластичной смазкой (Литол-24).

– Протягиваем трос через отверстие в перегородке моторного отсека из салона в подкапотное пространство.

– Заправляем резиновый чехол оболочки троса в отверстие перегородки моторного отсека.

– Надеваем поводок зубчатого наконечника троса на палец педали сцепления и крепим его фиксирующей скобой.

– Крепим гайкой кронштейн оболочки троса к кронштейну педали сцепления.

– В моторном отсеке вставляем нижний наконечник оболочки троса в отверстие кронштейна коробки передач.

– Наворачиваем поводок на резьбовой наконечника троса, обеспечив выступание наконечника из поводка в переделах одного витка резьбы.

– Регулируем привод выключения сцепления , после чего несколько раз нажимаем педаль сцепления и повторяем регулировку.

– Пластичной смазкой (Литол-24) покрываем рабочую поверхность поводка резьбового наконечника троса.

– Убеждаемся в исправной работе сцепления.

Особенности сцепления Лада Гранта

Сцепление — однодисковое, сухое, с центральной пружиной диафрагменного типа.

Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

Кожух сцепления соединен шестью болтами с маховиком двигателя.

В маховике имеются три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его.

Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Корзину в сборе балансируют на стенде, поэтому заменяют целиком.

Замена корзины необходима при кольцевом износе лепестков нажимной пружины на глубину более 0,8 мм, а также при большом износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском.

Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

Привод сцепления — тросовый, беззазорный с автоматической регулировкой длины троса. На резьбовой наконечник троса навернут пластмассовый поводок, который вставляется в рычаг вилки выключения сцепления.

В процессе эксплуатации автомобиля накладки ведомого диска изнашиваются, в результате чего рычаг вилки выключения сцепления перемещается вперед (по ходу автомобиля).

Поскольку трос связан с рычагом вилки, длину троса при износе накладок необходимо увеличивать для сохранения нормального хода педали сцепления.

Изменение длины троса происходит автоматически с помощью регулятора, расположенного в верхнем наконечнике троса и связанного с педалью сцепления.

Поэтому в процессе эксплуатации регулировка троса привода сцепления не предусмотрена.

Механизм автоматической регулировки длины троса состоит из пластмассового корпуса, в который вставлен зубчатый наконечник троса, удерживаемый в корпусе двумя подпружиненными фиксаторами.

В механизм также входит распорная втулка, надетая на трос, один конец которой входит в корпус механизма.

При нажатии педали распорная втулка отходит от кронштейна оболочки троса и не давит на фиксаторы механизма. В этом случае корпус механизма жестко связан с тросом.

Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса.

По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос.

При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы, и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

Педаль сцепления установлена на оси в кронштейне педального узла.

Между вилкой выключения сцепления и лепестками нажимной пружины установлен подшипник выключения сцепления с кожухом в сборе.

Кожух подшипника прижимается к лапкам вилки пружинной скобой.

Подшипник свободно перемещается по направляющей втулке, закрепленной на картере сцепления.

При нажатии педали сцепления трос воздействует на рычаг вилки выключения сцепления, которая перемещает подшипник.

Подшипник давит на лепестки нажимной пружины корзины сцепления, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

Возможные неисправности сцепления и методы устранения

Причина неисправности

Методы устранения

Сцепление пробуксовывает (при резком нажатии педали акселератора двигатель набирает обороты, но автомобиль почти не разгоняется.)

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальники двигателя или КП)

Снижение усилия диафрагменной пружины

Замените нажимной диск в сборе («корзину»)

Сильный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск

Повреждение или заедание

Устраните заедание. При необходимости замените детали привода

Сцепление ведет (затруднено переключение передач переднего хода, передача заднего хода включается с шумом, коробка передач исправна)

Неправильная регулировка привода сцепления (недостаточен полный ход педали)

Отрегулируйте привод. Деформированную вилку сцепления замените

Заедание троса привода сцепления

Смажьте трос моторным маслом. Если это не помогло (разлохмачены проволочки троса, повреждена оболочка), замените трос

Ослабление заклепок или

поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска

Замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

Перекос или коробление диска

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Рывки при троганьи

Заедание троса привода сцепления

Смажьте трос моторным маслом. Если это не помогло, замените трос

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев заменит диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

деформация ведомого диска

Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Замените ведомый диск

Потеря упругости пружинных пластин ведомого диска

Замените ведомый диск

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Замените ведомый диск

Задиры на рабочих поверхностях маховика или нажимного диска

Замените маховик или кожух сцепления с нажимным диском в сбор («корзину» сцепления)

Замасливание рабочих поверхностей фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причины замасливания

Дребезжание, стук или шум при включении сцепления

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Замените ведомый диск

деформация ведомого диска

Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Замените ведомый диск

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления
