Люфт правой рулевой тяги

Как устранить люфт в рулевом управлении

Зачастую водитель сталкивается с такой неисправностью как люфт рулевого управления. Данная проблема может повлечь за собой серьезные неполадки, поэтому важно вовремя обнаружить и устранить неисправность.

Содержание статьи:

• Причины появления
• Как определить
• Устраняем поломку
• Стоимость ремонта
• Видео

Рулевое управление одно из главных для езды, а поломка в виде люфта не одна из приятных ситуаций. Часто причиной появления могут быть разные поводы, это и плохая ходовая, износ деталей, ну и чаще всего состояние наших дорог. Поэтому рассмотрим, как выявить люфт в рулевом управлении и как стоит проводить ремонт.

Понятие и причины появления люфта в рулевом механизме

Сама конструкция рулевого управления не сложная. В ней находится специальный шток, который не плотно прилегает к деталям автомобиля. У него обязательно должен быть небольшое зазор для того, чтоб детали не изнашивались в случае трения. Однако если суммарный люфт достигает довольно больших показателей это может стать причиной серьезных неисправностей, что могут привести к авариям на дороге. Допустимой нормой считается люфт в 10°.

Важно помнить, что маленький люфт может перерасти в большой, а поэтому следует внимательно отнестись к этому вопросу, если заметны явные признаки неполадок в рулевом управлении. Этими признаками могут служить стук, скрип, вибрация или необходимость в сильном повороте руля влево или вправо даже по ровной дороге. В таком случае руль перестает «слушаться» водителя или выполняет действия с нескольким опозданием.

Второй причиной может служить недавний ремонт автомобиля, а именно тот факт, что иногда центральную ступичную гайку недостаточно фиксируют. Отсюда и появляется люфт. Также свободный ход руля может сигнализировать о том, что гидравлическое масло становится непригодным и необходима его замена.

В целом, чтобы обнаружить истинную причину технических неполадок водитель обязан проверить каждую деталь всей системы рулевого управления, так как все детали и механизмы взаимосвязаны.

Как определить появление люфта в рулевом управлении

Для того, чтобы проверить автомобиль на наличие проблем с рулевым управлением, а именно присутствием люфта необходимо проделать следующие операции. Прежде всего необходимо перевести двигатель на специальный режим работы на неподвижном автомобиле – холостой ход. После этого, следует начать крутить руль и следить за временем отклика колёс на данные команды. Именно это расстояние и показывает величину люфта.

На сегодняшний день для удобства и точности измерения люфта существует специальное устройство – люфтомер. Он помогает измерить и проконтролировать суммарный люфт.

Устранение люфта в рулевом управлении

Прежде всего, проверку следует начать с карданного шарнира и его винтов. Прокручивайте регулировочный винт до необходимого показателя. После, снова проверьте наличие и величину люфта. В случае неудовлетворительных показателей, проделайте работу снова.

Если и это не помогло, значит причина поломки кроется в другом. Следующим пунктом необходимо загнать автомобиль в смотровую яму. Проблема люфта может быть заключена в шарнирах рулевых тяг. Скорее всего, эти детали изношены и есть необходимость в их замене или же крепкой фиксации. Также следует проверить крепление рулевых тяг и по надобности подтянуть их.

Однако если и это не устранило причину, значит скорей всего придется разобрать всю систему рулевого управления. Сделать это лучше в автосервисах, так как есть риск повредить систему.

Стоимость ремонта по устранению люфта в рулевом управлении

Цена прибора люфтомера достаточно высокая и колеблется в пределах от $400 до $800. Отдельные детали рулевого управления представлены следующими ценами: подшипник – от $12, фиксатор гайки – от $16, шток рулевой рейки – от $50, шарнир рулевой тяги – от $16. В автосервисе осуществление ремонта обойдется в пределах $20 и больше, в зависимости от необходимой услуги.

Видео о люфте рулевого управления:

Проверка состояния рулевых тяг автомобиля

В систему управления транспортной техникой входит множество элементов, каждый из которых выполняет определенные функции, например, тяги, обеспечивающие взаимосвязь между ступицами поворотных колес и рулевым механизмом. Как проверить рулевые тяги, ведь их работоспособность и эксплуатационный период зависят от множества факторов. Для начала следует разобраться с устройством детали и принципом ее функционирования.

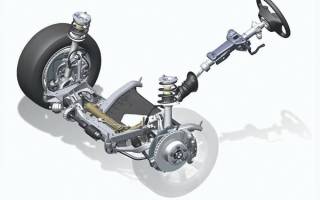

Устройство и принцип действия тяги рулевого управления

В зависимости от конструкционных особенностей транспортного средства и его системы управления, в устройство тяги может входить один или два шарнирных наконечника, которые обеспечивают свободный ход взаимодействующих между собой элементов относительно всех плоскостей.

Подобные конструкционные особенности влияют на специфику выполнения маневров во время движения. Например, оба передних колеса имеют одинаковый угол поворота, при этом на протектор внутреннего колеса будет постоянно воздействовать повышенная сила трения, увеличивая его износ. Чтобы предотвратить это явление, угол поворота внешнего колеса должен быть меньше угла внутреннего. В итоге, каждое из управляемых колес имеет свой угол, на который оно отклоняется от общего центра.

Описанное возможно благодаря рулевой трапеции специальной конструкции, которая состоит из различных тяг:

В зависимости от особенностей устройства системы управления автомобилем они делятся на продольные и поперечные. Наличие такого количества рулевых тяг позволяет максимально точно выбрать угол наклона рычагов, в результате чего обеспечивается корректность выполнения всех маневров.

Факторы, влияющие на неисправность рулевых тяг

Интенсивность эксплуатации транспортного средства, неудовлетворительное состояние дорог, агрессивная манера вождения, игнорирование проведением ТО — значительно снижают срок службы элементов ходовой части и системы управления. Особенно негативно это отражается на рулевых тягах, которые деформируются, а их шарнирные соединения изнашиваются и постепенно разрушаются, ухудшая управляемость автомобиля. Поэтому, необходимо периодически проверять их состояние и немедленно проводить ремонтные мероприятия в случае выявления серьезных повреждений.

Одним из слабых мест в конструкции рулевых тяг являются их подвижные элементы — шарниры. Они наиболее часто выходят из строя, оповещая водителя о своей неисправности биением и вибрацией рулевого колеса. Помимо этого, стоит обратить внимание на люфт, который является неизменным спутником неисправности любого элемента рулевого механизма.

Способы диагностики

Установить неисправность деталей проще подняв автомобиль на подъемнике, либо загнав на рампу, чтобы иметь полное представление о состоянии элементов расположенных под днищем. Именно в этой области находятся основные узлы системы управления. После этого следует оценить состояние шарнира наконечника. Сделать это можно надавив на него. Если элемент люфтит, это говорит о наличии выработки и необходимости его замены. Таким образом необходимо проверить все тяги, выставив руль в различные положения.

Оцениваем состояние защитных резиновых пыльников. На них не должно быть никаких повреждений, трещин и царапин, иначе в шарнирное соединение будет проникать грязь, вода и химические реагенты, которыми обильно посыпают дороги в зимний период, ускоряя его износ.

Сама тяга не должна иметь никаких механических повреждений и деформаций, которые негативно отражаются на ее целостности. Как видно, тяга рулевого управления не отличается сложностью конструкции, и имеет неплохой запас прочности. Главное, всегда следить за состоянием этого элемента.

avtoexperts.ru

Нужно уточнить момент, некоторые автолюбители не различают разницы между, рулевой тягой и рейкой. А отличия достаточно весомые. Вы должны понимать, что рейка – это полноценный механизм управления, внутри которого двигается зубчатый вал (рейка), соединяющийся с тягами, левой и правой. Можно встретить понятие, как средняя тяга, имейте виду, она присутствует в системах «червячного» типа, например, модели ВАЗ (Классика) или БМВ.

Кстати, «немцы» применяли на своих моделях разные типы рулевых систем, можно встретить, как «червяк», так и рейку, к примеру, Е39, Е34, Е38 и т.д.

Теперь же само понятие, рулевая тяга, что это? Это деталь рулевой системы любого автомобиля, превращающая физическое воздействие человека на руль, в повороты колеса. Проще – это связующие звено между рулевой колонкой, рулем и колесами (в частности рулевыми «кулаками»). Без них, вы просто напросто не смогли бы повернуть колесо.

Разновидности

Как таковых разновидностей три:

Часто можно встретить расшифровку, как продольная и поперечная тяга. Вторая – это, так называемая средняя тяга или центральная, как её еще называют. Первая это левая либо правая часть. Помните, что такое количество элементов присуще только «червячному» типу механизма. Некоторые отмечают, особенность негативно складывается на управляемости, потому что, воздействия от неровных дорог передаются прямо на руль, от чего водитель чувствует все лично. Больше шарнирных (подвижных) элементов, от чего за состоянием деталей, приходится следить гораздо чаще.

В рейках, такого разнообразия нет, задачу центральной тяги, выполняет зубчатая рейка, двигающаяся по цилиндру. В зависимости от типа рейки, она может быть, как «сухой», так и ГУР, ЭУР. Второй тип предусматривает наличие специальных сальников, предотвращающих утечку жидкости. К зубчатой рейке подсоединяются рулевые тяги (левая и правая). В зависимости от модификации автомобиля, соединения могут быть, как шарнирные, так и классические резьбовые. Соединения тяг с поворотными кулаками происходит через шарниры.

Не стоит забывать, что они разделяются и по возможности регулировки. Часть идут литыми вместе с наконечниками, без возможности регулировки. В других модификациях предусмотрены специальные втулки на краях, в которые завинчиваются наконечники, с возможностью регулировки последних. Поэтому обращайте внимание, какой тип установлен у вас, после замены понадобится подгонка сход развала.

Ресурс, неисправности и их признаки

Точных сроков эксплуатации никто не дает. Принято считать, что в целом, в устройстве всего управления, какого типа бы оно не было, тяга обладает наибольшим периодом эксплуатации. Называют сроки в 100 000 – 150 000 км. и даже 250 000 км. Но, тут необходимо сделать важный акцент, во многом все зависит от стиля управления автомобилем и характеристиками дорожного полотна. К примеру, на ухабистых дорогах, ясное дело, что детали быстрей изнашиваются.

Во время эксплуатации автомобиля, каждому водителю необходимо обращать внимание на появление непонятных звуков, ухудшение управляемости, это могут быть первыми «звоночками» того, что какой-то элемент выходит из строя.

• Появившийся стук, скрежет во время движения по неровным дорогам.

• Небольшое постукивание во время поворотов руля.

• Съеденная резина с одной стороны.

• Люфт и общая разболтанность элемента.

• Автомобиль «водит» при условии прямого положения руля.

• «Колесо» туго вращается.

• Порванный пыльник, как правило, после попадания грязи, пыли, влаги, шарнир долго не «живет».

Зачастую неисправности связаны с изношенными креплениями, как на наконечниках, так и со стороны рулевого механизма (например, облом резьбы). После сильного удара по подвески, влетели в яму, не редко, может измениться плоскость, погнуться. В таких случаях, лучше заменить деталь, потому что восстановить без специальных инструментов её первоначальный вид, будет трудоемко. А как понимаете, «кривой» элемент ничем хорошим в управлении не отличиться.

Отдельно хотелось бы сказать, что в устройство тяги входит наконечник, большая часть признаков, может быть связана с его неисправностями. К примеру, выработался «палец» или полиуретановая прокладка, фиксирующая шарнир в «гнезде», что в целом приводит к появлению люфта.

Замена

Если диагностика показала износ, к примеру, наконечника, можно обойтись его заменой. Но, если шарниры вышли из строя на обеих сторонах, обломана резьба или тяга в принципе необслуживаемая, то, конечно, понадобиться полная замена. Поэтому приведем небольшой план работы, что нужно учитывать и какие особенности ремонта. Итак:

• Ослабляем крепление колес. Поднимаем машину домкратом.

Не забываем о технике безопасности, подложите кирпич или «башмак» под колесо. Не забывайте, делать это нужно с противоположной стороны от подъема. То есть, подняли левую сторону, кирпич подложили под заднее правое колесо.

• Итак, колесо открутили, теперь вам открылись тяги. Снимаем шплинт и откручиваем гайку «пальца».

Кстати, желательно измерять длину старого элемента, это поможет самостоятельно отрегулировать «посадку» новой детали.

• Если снимаете только наконечник, достаточно выкрутить его из втулки. Но, если речь заходит о полной замене, тогда придется снять пыльники (аккуратно), а только после этого откручивать весь элемент. Как правило, на тяге сделаны пазы под ключ на 32.

Какой люфт должен быть в рулевом управлении, как устранить

Люфт — термин в механике, который подразумевает наличие свободного хода у элемента механической системы. Он представляет собой параметр, по которому можно судить о величине движения упомянутого выше узла для получения ответа со стороны другого — управляемого узла.

Другими словами, размер люфта характеризуется как величина поворота или смещения управляемого элемента, которое не приводит к каким-либо изменениям в объекте.

Применительно к автомобилю и рулевому управлению — угол поворота руля, при котором машина продолжает движение в неизменном направлении.

Что подразумевается под суммарным люфтом рулевого колеса?

Еще один термин, требующий рассмотрения — «суммарный люфт». Под ним подразумевается общий угол, отсчет которого начинается при крайнем положении рулевого колеса с одной стороны, когда начинается поворот, до противоположного положения, когда машина начинает движение в другом направлении.

Чтобы разобраться в принципах работы суммарного люфта, важно понимать конструкцию и особенности работы системы управления. Если исходить из технической составляющей, принцип действия люфта имеет следующий вид.

В передаче рулевых тяг присутствует шток, который фиксируется с небольшим зазором в один-два миллиметра.

Это расстояние необходимо для защиты узлов зацепления рулевой системы от износа по причине чрезмерного трения.

Наличие зазора — технологическое решение, позволяющее держать зацеп в необходимом положении и не касаться к поверхности зубцов.

Для водителя этот параметр представляет собой свободный ход рулевого колеса, позволяющий получить более точное управление автомобилем и чувствовать, в какой момент изменяется направление движения транспортного средства.

По сути, это полное расстояние, которое проходит руль, прежде чем машина поедет в левую или правую сторону.

Многие ошибочно считают это явление негативным и пытаются от него избавиться. Не стоит этого делать, ведь люфт в рулевом управлении — норма для каждого автомобиля. Другое дело, что он должен иметь строго определенную величину.

Здесь прослеживается интересная закономерность — чем большие габариты имеет авто, тем более высоким является показатель люфта.

В процессе измерения суммарного люфта обязательно соблюдение ряда условий:

• Передние колеса располагаются в нейтральной позиции и стоят на твердой (асфальтной или бетонной) поверхности.
• Покрышки управляемых колес сухие и чистые.
• Двигатель автомобиля заведен. Это актуально, если тестируется работа усилителя рулевого привода.
• Натяжение приводного ремня насоса усилителя руля, а также уровень рабочей жидкости должны соответствовать требованиям, которые утверждены заводом-изготовителем.

Проверка суммарного люфта производится посредством измерения угла поворота управляющего колеса между фиксированными позициями изменения движения в левую и правую сторону.

Для получения точных параметров измерение производится от двух и более раз.

Что такое начало поворота рулевого колеса?

Помимо рассмотренного выше, существует еще один термин, о котором нужно знать — начало поворота управляемого колеса.

Под этим параметром скрывается угол поворота колеса на 0,06 градуса с погрешностью 0,01 градус в одну и другую сторону.

Измерение параметра производится при отталкивании от позиции прямолинейного движения.

Допустимые люфты в автомобилях

В ПДД прописаны нормированные показатели суммарного люфта для различных автомобилей. Кроме того, этот параметр не должен превышать цифр, указанных в документации по эксплуатации машины.

Если в бумагах производителя отсутствуют специальные рекомендации, люфт должен быть следующим:

• Для легковых машин, а также сделанных на их основе узлов автобусов и грузовиков — 10 ;
• Для автобусов — 20 ;
• Для грузовиков —25 .

Также существуют отдельно взятые рекомендации для некоторых моделей:

• Для ВАЗ-2106, 2107, 2110, 21213 — 5 ;
• Для Газель 3302 — 20 (пассажирский вариант) и 25 (грузовая машина).

Причины большого люфта

Объяснением увеличения люфта могут быт изменения в конструктивных особенностях рулевого управления, а также разрушение их элементов.

К основным причинам можно отнести:

• Износ зубчатой планки и зубьев шестерни рулевой рейки.
• Повреждение или деформация ступичного подшипника. Известны случаи, когда он разваливается в процессе эксплуатации, что приводит к увеличению люфта (но тут уже будет не до люфта).
• Неисправность наконечников и рулевых тяг, которые при несоблюдении требований эксплуатации часто ломаются. Итог такой же, как и в прошлом случае — «разболтанность» рулевого колеса.
• Некачественный ремонт ходовой части машины. Бывают ситуации, когда люфт руля проявляет себя после посещения СТО. Это возможно, когда специалисты сервиса недостаточно протягивают гайку ступичного подшипника. В итоге страдает рулевая система автомобиля.
• Поломка шаровой опоры (нижней или верхней), а также протяжка рулевой рейки с чрезмерным усилием.
• Устаревшее гидравлическое масло, которое требует замены. Часто люфт в рулевом управлении устраняется после заливки новой рабочей жидкости.

Если говорить в целом, люфт возникает при неисправности в цепочке между рулевым колесом и колесами.

Чтобы выяснить причину, необходимо пройти всю цепочку и определить «слабые» места. Главное — убедиться, что речь идет именно о повышенном свободном ходе, а не о других проблемах.

К другим причинам люфта в рулевом управлении можно отнести:

• Износ или неправильная регулировка зацепления «червяка» и роликового механизма.
• Износ оси или втулок маятникового рычага.
• Ослабление крепежа картера.

Признаки поломки

Как отмечалось выше, для эффективного устранения неисправности ее необходимо своевременно диагностировать. Для этого достаточно знать признаки люфта в рулевом управлении.

К основным симптомам можно отнести:

• Появление стука в рулевом механизме;
• Повышенные вибрации во время движения;
• Скрип при повороте колес;
• Отклонение от заданной траектории при прямом положении рулевого колеса.

При настройке люфта рулевого управления стоит брать во внимание рекомендации производителя и правила ПДД.

Настроенный параметр не должен превышать верхний предел, но и занижать показатель также не стоит.

Слишком низкий люфт рулевого колеса может привести к дополнительному дискомфорту и ухудшению управляемости автомобилем.

При этом не стоит игнорировать появление маленького люфта, ведь со временем этот параметр может увеличиться, и тогда бороться с проблемой будет сложнее.

Да и неудобно управлять машиной, когда постоянно приходится «ловить дорогу» и вращать рулевым колесом в одну и другую сторону.

Диагностика проблемы и применяемые приборы

Чтобы определить, соответствует ли параметр норме, необходимо сделать небольшую проверку.

Чтобы точно убедиться в наличии проблемы, можно использовать специальный прибор — люфтомер.

С его помощью можно проверить общий (суммарный) люфт в системе.

Одним из вариантов прибора является К 524 М или ИСЛ-М, которые могут применяться обычными автовладельцами и профессионалами на СТО.

С помощью люфтомера удается определить величину свободного хода всего за три минуты, в том числе с учетом монтажа и снятия устройства.

Алгоритм действий при диагностике люфта рулевого управления следующий:

• Заведите мотор (он должен работать на холостом ходу);
• Поставьте передние колеса параллельно продольной оси машины. Одновременно с этим убедитесь в работе гидравлического усилителя;
• Поверните руль в одну, а потом в другую сторону. В этот момент фиксируйте моменты, когда передние колеса начинают прокручиваться в требуемом направлении. Расстояние, которое проходит рулевое колесо между этими промежутками — это и называется люфтом (свободным ходом).

Такая проверка считается отличным вариантом для водителей, которым необходима точная и быстрая информация.

При этом не имеет значения, как была диагностирована проблема. Если люфт в рулевом управлении превышает норму, он должен быть устранен.

Как устранить неисправность: основные способы

Чтобы отрегулировать рулевое управление, потребуется стандартный набор инструментов, позволяющих настроить крепление.

Если ручное измерение или прибор К 524 М показал неподходящий результат, стоит сделать следующее:

• Попробуйте настроить винты, усиливающие карданные шарниры. Найти эти элементы можно на валу рулевого управления.
• С помощью регулировочного винта шарниров поставьте необходимый параметр.
• Проверьте величину люфта. Если свободный ход остался выше нормы, необходимо искать другую причину.
• Подтяните регулировочную гайку на рулевой рейке (если такой предусмотрен), это устранит зазоры между зубчатой планкой и ведущей шестерней, который и может быть причиной люфта.

Следующим шагом в регулировке может быть настройка шарниров рулевых тяг.

Сделать это в условиях гаража сложнее, ведь для выполнения работы потребуется эстакада, смотровая яма или подъемник.

С большой вероятностью вы увидите, что шарниры повреждены, а это свидетельствует о необходимости подтяжки винтов. Кроме того, стоит протянуть и рулевые тяги.

Если устранить люфт описанными выше методами не удается, остается только одно решение — разобрать механизм рулевого управления и поменять вышедшие из строя детали.

При отсутствии необходимого опыта и знаний можно обратиться к опытным специалистам на СТО.
