Материал для втулок стартера

Материал для втулок стартера

У ВАЗовских двигателей есть много слабых мест, требующих изменения или улучшения конструкции. Одно из них – передняя втулка стартера, которая запрессовывается в картер коробки передач, и является опорой переднего носка ротора стартера.
Проблема данной втулки заключается в том, что в целях удешевления производства она сделана по технологии порошковой металлургии, фактически эта втулка состоит из прессованной крошки бронзы и графита. Такая прессованная бронзо-графитная втулка является крайне хрупкой и зачастую долго не выхаживает, раскрашиваясь и ломаясь.
Хуже всего то, что при этом стартер лишается опоры ротора и отказывает.

Следующая проблема – прослабление диаметра отверстия в картере. Бывает так, что даже на новых автомобилях втулка просто вставляется в отверстие “от руки”. Либо, со временем натяг ослабевает, втулка прокручивается и ее крошит на куски.

Завод выпускает стандартную втулку диаметра 13,03 мм и ремонтную, диаметром 14 мм. Фактически, правильно установить ремонтную втулку невозможно, нужна спецоснастка для разворачивания отверстия строго соосно оси ротора стартера. Даная мифическая оснастка есть в каталогах инструментах по ремонту двигателя, но на практике ее нет ни в одном автосервисе. Купить либо найти ее, тоже не представляется возможным.
При попытке разворачивания отверстия под ремонтную втулку “своими силами” теряется ось ротора и втулки, в итоге втулку крошит либо сразу, либо через некоторое время. В автосервисах практикуют так же совершенно варварские методы устранения данной проблемы, но не будем их освещать.

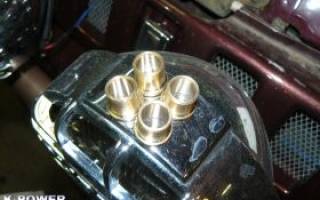

Для решения данной проблемы в мастерской K-POWER был изготовлен большой номенклатурный ряд втулок стартера из бронзы. Такие втулки отличаются высоким ресурсом, сопоставимым с ресурсом автомобиля, не крошатся при работе (бронза пластична), обладают высокой износостойкостью.
Втулки сделаны различного диаметра – есть стандартные 13.05 мм, для замены стандартных прессованных из порошка втулок, для тех картеров, где отверстие еще не прослаблено.
Для картеров, где отверстие уже прослабло и серийная втулка диаметром 13.03 мм что называется, “входит и выходит”, сделаны втулки увеличенного диаметра 13.10 мм, 13.15 мм, 13.20 мм. Такие втулки запрессовываются в отверстие с натягом и о проблемах стартера и опорной втулки можно забыть практически навсегда. Возможно изготовление втулок и других размеров, в том числе и ремонтных 14 мм и более.

Далее на фото показана КПП, где с завода был прослаблен диаметр отверстия под втулку. Владелец просто вставлял заводскую втулку от руки, она прокручивалась, а при работе стартера втулка растрескивалась.
Вместо серийной втулки диаметром 13,03 мм установили ремонтную бронзовую 13,20 мм. Отверстие не разворачивали, втулка была запрессована с натягом, после чего смазана графитной смазкой.

Мы превентивно меняем порошковые втулки на бронзовые при ремонте двигателя или коробки, что-бы владелец в будущем не имел проблем со стартером. “Бывалые” знают, сколько мороки и мучений может доставить эта маленькая хрупкая деталька, слепленная из порошка и легко разламывающаяся на кусочки.

Статья написана: 9 июня 2009 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Замена втулок на стартере своими руками

Износ втулок стартера — это довольно распространённая проблема у автомобилей, которые эксплуатируются длительное время и нуждаются в техническом обслуживании. Несмотря на то, что на этапе производства в эти детали закладывается значительный ресурс, со временем они всё же подвергаются критическому износу и становятся неспособными выполнять свою функцию. То есть металлокерамические и бронзовые втулки, по сути, представляют собой расходный материал, срок службы которого зависит от качества изготовления и интенсивности эксплуатации. Поэтому владельцу машины рано или поздно приходится обращаться в автосервис для замены либо решать вопрос самостоятельно. Но для этого необходимо знать, как поменять втулки на стартере, не повредив при этом сами заменяемые детали и их посадочные места.

Как определить, что проблема при нарушении работы механизма запуска двигателя кроется именно в непригодных к дальнейшему использованию втулках? Прежде всего, если они изношены или полностью разрушены, появляется чрезмерное осевое биение ротора. Это, в свою очередь, является причиной утраты контакта и отсутствия массы на роторной обмотке. В результате стартер попросту может перестать работать, а если через раз двигатель и удаётся запустить, то в процессе отчётливо слышны посторонние шумы.

Втулки изнашиваются, потому для нормальной работы стартера потребуется их замена

Как проводится замена втулок стартера ВАЗ-2109

Перед тем как поменять втулки на стартере, его придётся демонтировать, но сначала снимите с аккумулятора клемму. Потом от втягивающего реле необходимо отсоединить два провода. Если для отключения тонкого (питает обмотку реле) нужно за него просто потянуть, то снятие толстого проводника требует использования гаечного ключа на «13», чтобы открутить фиксирующую гайку. Далее, при помощи того же ключа на «13» открутите три гайки, которыми стартер прикручен к блоку сцепления.

Отсоедините провода в задней части реле

После снятия устройство необходимо разобрать, что позволит определить, действительно ли причина неисправности кроется в изношенных втулках. Для этого сначала отсоедините втягивающее реле, открутив два болта при помощи отвёртки. Теперь нужно снять ротор с пластин бендикса. Воспользовавшись ключом на «10», демонтируйте заднюю крышку стартера, после чего откроется доступ к оси ротора. Имеющееся на ней стопорное кольцо необходимо снять при помощи плоской отвёртки. На последнем этапе разборки остаётся открутить гайки на двух шпильках, чтобы все три части, из которых состоит корпус стартера, рассоединились. На этом процесс разборки завершается. О том, как заменить втулки стартера, не прибегая к помощи мастера, вы узнаете далее.

Замена задней втулки стартера

Если в результате внешнего осмотра было выявлено, что одна или обе втулки изношены, их необходимо извлечь из посадочных мест и установить работоспособные аналоги. Даже в тех случаях, когда к дальнейшей эксплуатации оказывается непригодной только одна деталь, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно должна выполняться замена втулки, расположенной в задней крышке стартера ВАЗ-2109.

Технология демонтажа мало чем отличается от того, как выполняется замена задней втулки стартера на всех классических моделях производства ВАЗ. Другими словами, нужно просто снять заднюю крышку и выбить старую деталь и её остатки. После этого производится запрессовка новой втулки, на чём работа и завершается. Правда, очень часто устанавливаемый образец входит в посадочное гнездо слишком туго. В этом случае его внешний диаметр следует немного уменьшить — заталкивать с большим усилием нельзя, поскольку крышка может лопнуть. Поэтому просто обработайте деталь наждачной бумагой. В процессе установки не рекомендуется использовать смазочные материалы, в противном случае втулка может проворачиваться и разбивать посадочное место.

Замена передней втулки стартера

На переднюю втулку стартера приходится более значительная часть нагрузки при пуске двигателя, в связи с чем она изнашивается гораздо быстрее. Если стартер на вашем автомобиле отказал по той же причине и вы интересуетесь, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, просто возьмите на вооружение приведённую ниже информацию.

Вначале хочется обратить внимание на то, что в отличие от классики ВАЗ у «девятки» передняя втулка находится не в корпусе стартера — она запрессована в специальное посадочное гнездо в картере сцепления. Поэтому для её снятия стартер разбирать не нужно, но демонтировать устройство всё-таки придётся, чтобы получить доступ к посадочному гнезду. Извлечь деталь голыми руками не получится — для этого понадобится метчик диаметром 14 мм с приваренной ручкой. А также желательно надеть на инструмент тяжёлую металлическую обойму, которая облегчит процесс извлечения.

Вкрутив инструмент до упора, попробуйте вытянуть его вместе с втулкой

Метчик необходимо вставить в отверстие втулки и закручивать его до тех пор, пока он не упрётся в картер. Далее, попробуйте подёргать за ручку. Если усилием рук изделие не удаётся вынуть, в таком случае ударами молотка по обойме вы точно сможете её выбить из гнезда. Перед тем как заменить переднюю втулку на стартере, тщательно очистите посадочное место от загрязнений.

Не спешите устанавливать деталь на своё место, не убедившись, что она подходит по размеру. Довольно часто после запрессовки бронзовая втулка ужимается, уменьшается её внутренний диаметр и вал стартера не заходит в отверстие. После установки никаким образом увеличить диаметр не удастся, поэтому подгонку следует выполнить заранее при помощи специального инструмента — развёртки.

Ни в одном прилагающемся к автомобилю руководстве по эксплуатации и ремонту не указывается, как правильно развернуть втулки стартера, из-за чего многие автолюбители часто оказываются в затруднительной ситуации. В действительности это очень простая операция, которая выполняется легко при наличии тисков и подходящей развёртки. Сначала нужно надеть деталь на вал стартера и, если окажется, что деталь заходит туго, её нужно зажать в тиски и увеличить внутренний диаметр при помощи указанного выше инструмента. Разворачивать изделие нужно постепенно, чтобы не перестараться. Регулярно проверяйте диаметр, надевая её на вал стартера. Если в итоге втулка заходит свободно и без лишнего биения, она может быть установлена в посадочное место в картере сцепления. Установка стартера на автомобиль производится в порядке, обратном снятию.

Удобнее будет, если зажать втулку в тисках

Замена втулки стартера на автомобиле Ока

Несмотря на то что конструкция стартера на Оке реализована по принципу, сходному с ВАЗ-2109 (передняя втулка также расположена в картере сцепления), исполнение механизма пуска двигателя оказалось крайне неудачным, впрочем, как и большинство других узлов этой машины. Основная причина тому — стремление конструкторов максимально удешевить производственный процесс. Именно по этой причине втулки изготавливаются по технологии, взятой из порошковой металлургии, а в качестве исходного материала используется сочетание графитной крошки и бронзы. Из-за этого эти детали имеют очень незначительный запас прочности, что негативно сказывается на их ресурсе.

Для тех автолюбителей, которые интересуются, как заменить втулку стартера на Оке, необходимо знать ещё об одном недостатке двигателя этого автомобиля. Речь идёт о посадочном гнезде в самом картере сцепления, которое в процессе длительной эксплуатации разбивается, причём неравномерно. Поэтому если для замены вы купите изделие стандартного размера (внешний диаметр 13,03 мм), то, скорее всего, оно будет заходить на место слишком свободно и даже начнёт болтаться. Этого допускать не стоит, так как деталь очень скоро придёт в негодность. Зная эту особенность, специалисты рекомендуют использовать втулку ремонтного размера (внешний диаметр 14 мм), но зачастую оказывается, что её диаметр не соответствует размеру и даже форме посадочного места.

В случае когда выработка гнезда относительно одинаковая по всей окружности, проблема решается обычной подгонкой внешнего диаметра втулки при помощи наждачной бумаги. Если же при замене вы обнаружили, что посадочное место разбито неравномерно (к примеру, в виде эллипса), в этом случае его придётся выравнивать. При этом специалисты не рекомендуют пытаться развернуть гнездо передней втулки самостоятельно при помощи ручного инструмента, так как в этом случае не удастся сохранить соосность с валом стартера, что чревато проблемами в его работе. Если вы оказались в такой ситуации, лучше обратитесь к специалистам, которые с использованием специального оснащения развернут отверстие в нужном направлении. Кстати, многие автосервисы занимаются изготовлением втулок стартера ремонтного размера из бронзы.

Изготовить деталь нужного диаметра можно на специализированных СТО

После прочтения этого руководства вы сами смогли убедиться, что замена втулок стартера на «девятке», как и на любом другом автомобиле, — это не самая простая задача. Трудности могут начаться уже на этапе снятия стартера из-за неудобства работы и закончиться запрессовкой втулок. Поэтому в процессе выполнения этого вида ремонта проявите терпение, не спешите и строго следуйте инструкциям.

Замена втулок стартера

При износе втулок стартера повышается нагрузка на его электродвигатель. При сильном износе якорь стартера начинает задевать за обмотку статора, что сразу «садит» аккумуляторную батарею, особенно это актуально в зимний период времени.

Последствия для стартера при работе с изношенными втулками

Если своевременно не будет произведена замена втулок стартера, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут подвержены сильному нагреву, что приведет к отказу стартера.
Вызвано это тем, что бакелит, которым обработаны провода обмоток начинает плавиться от большой температуры, что приводит сначала к межвитковому замыканию обмотки, а в дальнейшем и короткому замыканию и сгорании обмотки.
Помимо этого, из-за повышенной нагрузки при проворачивании якоря стартера интенсивно изнашиваются щетки стартера и коллекторные пластины якоря в месте контакта со щетками, поэтому требуется преждевременная замена щеток стартера.

Процесс замены втулок стартера

Для замены втулок стартер снимается с двигателя, разбирается и выполняется дефектовка всех его составляющих. Износ втулок можно определить по люфту вала якоря во втулке. Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу покажет выработку. Износ втулок стартера можно определить и по следам задевания якоря за обмотку статора, где будет отчетливо видно пятна контакта якоря с обмоткой статора, что говорит о необходимости замены втулок стартера.
Проходная втулка выбивается выколоткой подходящего диаметра или любым болтом схожим по размерам с внешним диаметром втулки.

Сложнее с глухой, непроходной втулкой, которая устанавливается либо в корпусе кожуха сцепления, как при замене втулок стартера ваз 2108-09 и их модификаций, либо в глухой крышке стартера, например, стартера Мицубиси.

Для извлечения глухой втулки стартера понадобится съемник.

Самодельный съемник втулок стартера

Для его изготовления понадобится метчик для нарезания резьбы, ударная втулка(массивная), гайка и сварка. На метчик надевается ударная втулка(боек) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается во втулку до упора и с помощью ударов бойком втулка постепенно выходит из своего посадочного места.

За неимением съемника можно воспользоваться проверенным способом с использованием ножовочного полотна по металлу. Конец полотна обтачивается на точиле на столько, чтобы он вошел внутрь втулки стартера. Заготовленным таким образом полотном делается один или два разреза по всей длине втулки, после чего ее можно легко выковырнуть из своего посадочного места.

Виды втулок для ремонта стартера

Для замены выпускается ремкомпект с втулками. Обычно это втулки из металлокерамики. При работе с этими втулками нужна специальная оправка, наружный диаметр которой должен точно соответствовать диаметру отверстия втулки. При запрессовке втулок необходимо действовать аккуратно, так как сильный удар может сразу раскрошить втулку, так как металлокерамика очень хрупкая и не выдерживает ударов.

Перед установкой втулок стартера из металлокерамики их необходимо на 5-10 минут погрузить в ванночку с моторным маслом. Поры металлокерамики напитаются маслом, что послужит смазкой для втулок при их эксплуатации.

При невозможности приобрести фирменные втулки стартера, особенно это актуально для стартеров иномарок, их можно изготовить из бронзы. Для образца нужно дать токарю старые втулки и якорь статора (вал которого может иметь выработку), для изготовления втулок точно по реальным размерам.

Как проводить замену передней втулки стартера

Небольшая предпосылка: стартер тяжело крутит двигатель, после чего и вовсе останавливается. Некоторые умники сразу скажут, что все дело в заряде аккумулятора. Но это не так. Дело в том, что из-за зацепления статора за якорь стартер заедает. Расстояние между якорем и статором очень маленькое (меньше миллиметра), отчего даже самые незначительные отклонения якоря в положении могут привести к неисправности стартера.

Перекос вала

В большинстве случаев это происходит из-за выхода из строя подшипников скольжения. Из всех подшипников именно передний получает максимальную нагрузку при работе стартера, поэтому его замена производится чаще всего.

Несмотря на усердную работу переднего подшипника (они являют собой латунные втулки), шейки вала не получают большую нагрузку и поддаются замене не так часто.

Замена передней втулки пошагово

Шаг 1. Отсоедините провода от АКБ и от самого стартера.

Шаг 2. Поменяйте местами нижний болт крепления (выкрутите с одной, и вкрутите с другой). Этот шаг делается с целью фиксации двигателя. В противном случае он может просто вывалиться. При необходимости поддомкратьте двигатель, упирая домкрат в коробку передач.

Шаг 3. Извлеките стартер после того, как избавитесь от оставшихся болтов крепления.

Шаг 4. Извлеките втулку, используя патрон от электродрели и метчик. Эта процедура довольно сложная, поскольку сама втулка устанавливается под большим натягом. Поэтому будьте предельно осторожны.

Последний шаг считается самым трудным, поэтому его следует описать более подробно:

• вставьте метчик в патрон;
• попробуйте вкрутить его о втулку, предварительно зажав ее. Метчик очень хрупкий, поэтому, скорее всего он может сломаться;
• возьмите старую гайку (резьба М12) и накрутите ее на сломанную часть метчика;
• если метчик сломался бесповоротно, что даже не на что накрутить возьмите 10 сантиметровый болт с такой же резьбой. Затем выточите в нем три канавки. Конечно же, проще всего пойти и купить новый метчик, но всякое бывает;
• вставьте гвозди в канавки метчика под гайку таким образом, чтобы они могли выступать с конца метчика на десять миллиметров;
• получившуюся конструкцию вставьте в сломанную втулку, и попытайтесь ее вытащить.

Эксцентриситет и как это исправить

Со временем, после нескольких замен втулок, эту процедуру можно проводить рукой. Однако втулка имеет особенность проворачиваться во время работы. Это приводит к тому, что посадочное место разбивается. Это в свою очередь ведет к образованию эксцентриситета (вал стартера перекашивается). А это возвращает нас к изначальной проблеме, то есть, все начинает идти по кругу.

К счастью эта проблема не новинка в мире автомехаников. Есть целый ряд процедур: вычислите размеры эксцентриситета; купите втулку с большим размером от полученного в предыдущей процедуре. Лишнее удалите; напаяйте на новую втулку несколько миллиметров по бокам; установите втулку. Натяг должен быть небольшим;

Для того чтобы данная проблема была забыта надолго, нужно заменить и задние втулки. Это вовсе не трудно, вед стартер уже разобран и вам не нужно заново его отсоединять. Заодно можно и проверить состояние других деталей стартера и заменить их при необходимости.
