Момент затяжки гбц ваз 2114 инжектор 8

Порядок затяжки головки ваз 2114 8 клапанов

Порядок и моменты затяжки болтов головки блока цилиндров на ВАЗ.

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров.
Чтобы не было перекосов и лишнего напряжения металла.

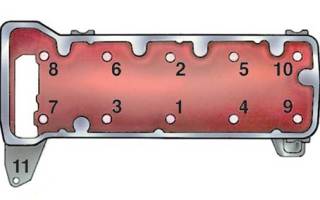

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 – 07 (классика)

Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 – 10 затягиваются моментом 3,5 – 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 – 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 – 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 – 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 – 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.

Аналогично всем остальным, из центра.

1 приём – 2,0 кгс*м

2 приём – довернуть болты на 90 градусов

3 приём – ещё раз довернуть болты на 90 градусов.

Внимание!
На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.
Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.

Для работы необходимо использовать динамометрический ключ

Стоимость его от 600 рублей, более профессиональные от 1300 и более.

P.S.: Скоро появится новый автомобиль от АвтоВАЗа – Лада XRAY.
И скорее всего комплектовать его будут уже другими двигателями. Например, от Рено или Ниссан.

порядок затяжки головки ваз 2114 8 клапанов
Момент затяжки ГБЦ ВАЗ 2114 8 клапанов: рассматриваем тонкости процесса | VAZremont.com

Периодически прокладка головки блока цилиндров может выходить из строя по причине износа ее материала либо его прогорания. Основными признаками того, что прокладку пора заменять на новую, являются появление локальных протечек масла и охлаждающей жидкости в месте соприкосновение ГБЦ и мотора.

Следует помнить, что при замене прокладки важным является не только момент затяжки гбц ваз 2114, но и вся последовательность операций — ведь сама замена является очень важной и серьезной процедурой, ошибки при проведении которой могут привести к нарушению работы двигателя.

Необходимые инструменты и процесс

Для того, чтобы ее сделать правильно, понадобятся:

• набор торцовых головок;
• удлинитель;
• трещотка/вороток;
• ключ динамометрический.

Сам процесс замены следует выполнять по такой схеме:

Отсоединить провода, подходящие к датчикам аварийного уровня масла и температуры ОЖ. Слить охлаждающую жидкость. Демонтировать термостат. Снять корпус воздухофильтра. Отсоединить входную часть выхлопной трубы от коллектора. Снять кожух, а также сам ремень распределительного вала. Отсоединить от карбюратора тяги привода обеих заслонок. Отключить подходящие к ГБЦ провода. Отсоединить подходящие к ГБЦ шланги, ослабив их хомуты. Демонтировать головку блока цилиндров. Удалить изношенную прокладку. Очистить поверхность касания ГБЦ от остатков материала прокладки.

Замена прокладки ГБЦ ваз 2114

Установка прокладки и монтаж головки блока цилиндров на свое место производится в точно такой же последовательности, но в обратном порядке. При этом, стоит обратить наиболее пристальное внимание на такой фактор, как момент затяжки гбц ваз 2114 8 клапанов — о нем мы и поговорим ниже.

Как произвести затяжку болтов ГБЦ правильно?

Перед тем, как приступать к монтажу головки блока, следует сначала обратить внимание на состояние ее болтов. Они должны иметь хорошую резьбу и по длине соответствовать требуемым нормам.

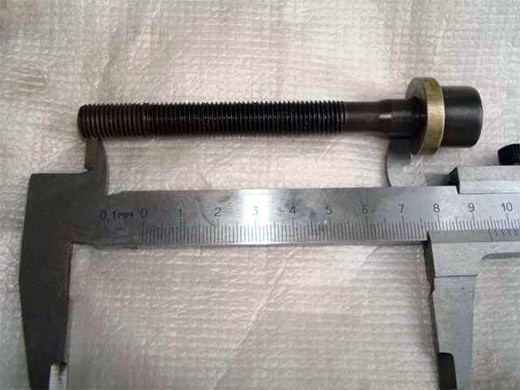

Нормальная полная длина болта ГБЦ равняется 135,5 мм. Если болты, извлеченные в ходе замены прокладки, соответствуют этому параметру, то их можно использовать повторно. Если же болты удлинились в ходе работы двигателя, то использовать их уже нельзя и следует приобрести новые.

Разобравшись таким образом с болтами, и установив их на место, следует перейти к затяжке. Выполняется она в обязательном порядке только динамометрическим ключом. Затяжка болтов «на глаз»может привести к очень серьезным последствиям, вплоть до повреждения самого двигателя.

И так, как протянуть головку на ваз 2114 правильно? Во-первых, следует помнить, что начинать затяжку болтов следует от центра к краям.

Выглядит эта схема следующим образом:

• 7 3 1 4 9
• 8 6 2 5 10

Во-вторых, выполнять затяжку следует в четыре этапа (каждый из которых выполняется точно в такой же последовательности, как и обозначено на схеме выше).

На первом этапе затягиваем каждый из болтов динамометрическим ключом с усилием, равным 2 кгс/см2.

На втором этапе затягиваем все болты уже с усилием 8 кгс/см2.

На третьем этапе выполняем дотяжку болтов, проворачивая каждый из них на угол в 90 градусов.

На четвертом этапе вновь проворачиваем каждый из болтов (все также придерживаясь приведенной в начале схемы) на угол в 90 градусов.

После того, как все четыре этапа будут завершены, затяжку болтов головки блока цилиндров можно считать оконченной.

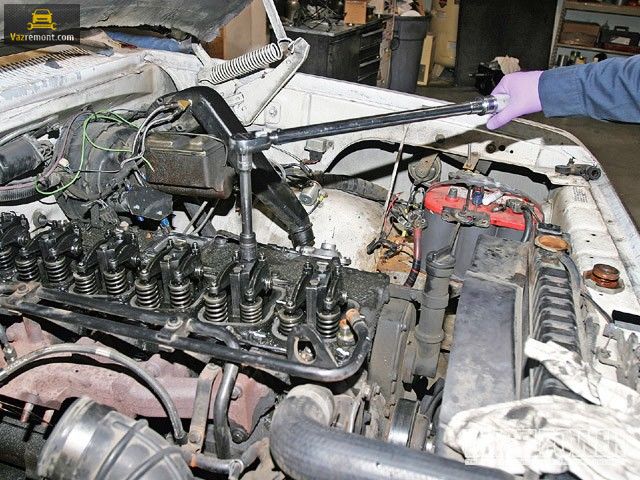

К затяжке болтов ГБЦ следует подходить максимально серьезно. Выполнять все ее этапы необходимо строго в одинаковом порядке и с равным усилием на каждом из них. Несоблюдение этого правила может привести к быстрому износу прокладки и появлению течей масла и ОЖ.

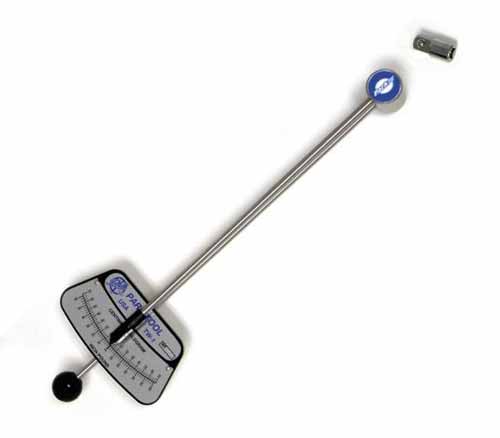

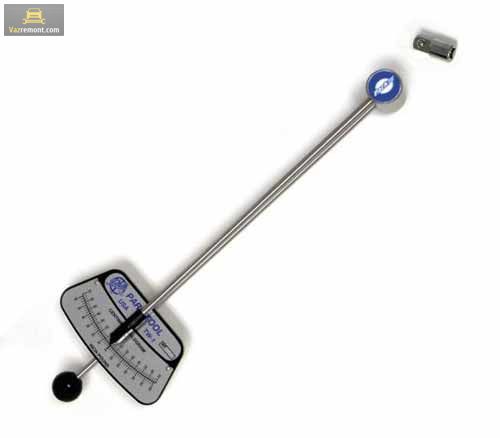

Правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

• установить держатель в положение «ноль»;
• начать плавное вращение инструмента, одновременно следя за его показаниями;
• в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
• при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Ну, и в конце следует еще раз напомнить о том, что перед началом затяжки нужно проконтролировать длину всех болтов (она должна быть равна 135,5 мм). В случае, если длина будет отличаться от указанной, особенно в большую сторону, то никакого толка даже от самого тщательного затягивания таких болтов — не будет.

Порядок и момент затяжки ГБЦ

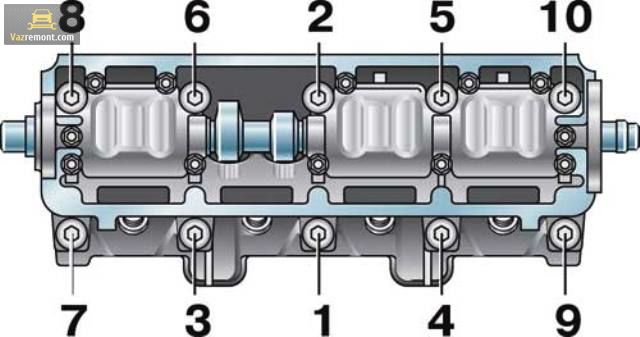

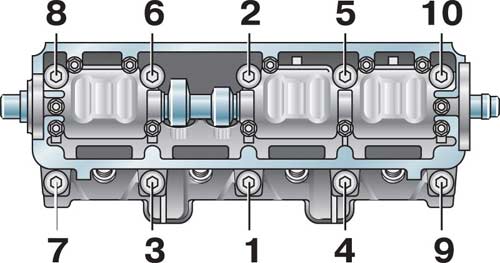

Порядок затяжки ГБЦ 8-ми клапанного двигателя ВАЗ.

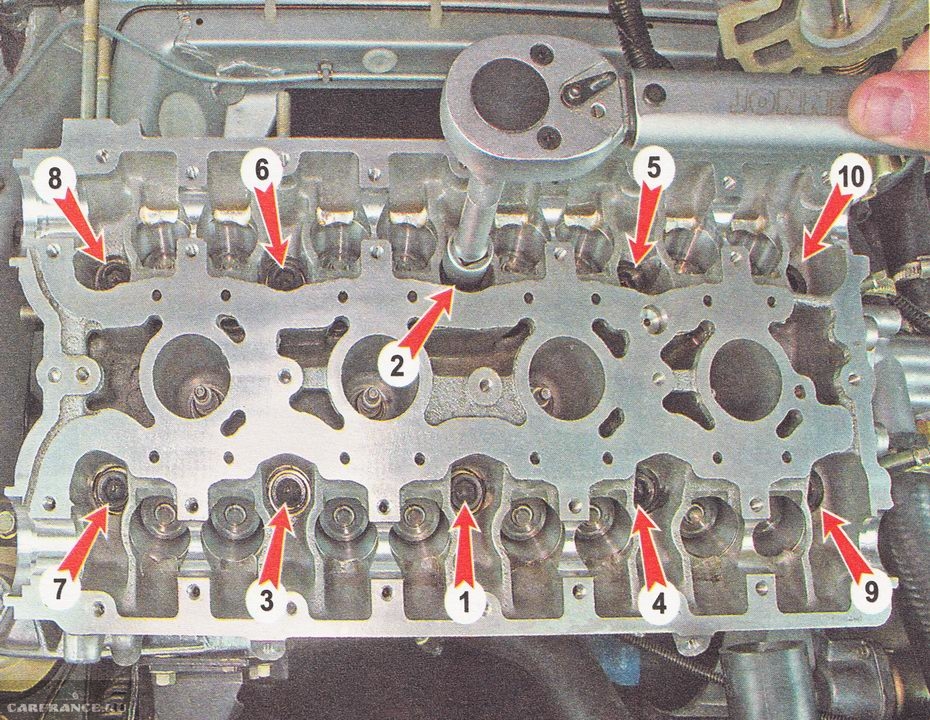

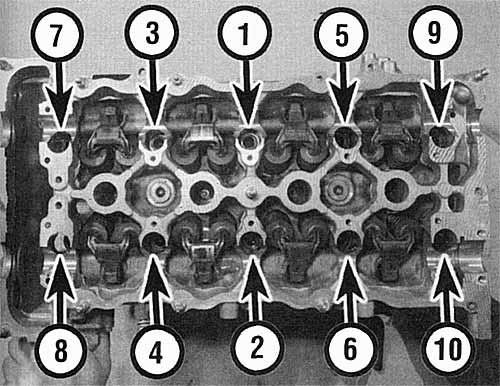

Порядок затяжки ГБЦ 16-ти клапанного двигателя ВАЗ.

Внимание! На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.

Если длинна болта более 95 мм его нужно заменить. Замер длинны производится с шайбой.

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

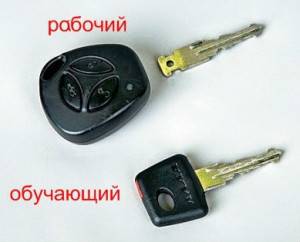

Отключение иммобилайзера Лада Приора

Иммобилайзер ВАЗ — противоугонное штатное устройство, устанавливаемое на все современные инжекторные автомобили ВАЗ (исключая «классику»). Первоначально, все иммобилайзеры при выходе с завода, находятся в пассивном состоянии, то есть с не активирован.

Регулировка кулисы на ВАЗ 2110

Многие неопытные водители начинают паниковать и говорить о поломке коробки переключения передач, хотя на самом деле виновником неполадки выступает кулиса. Практика показывает, что замена и ремонт — это редкие, не особо распространенные меры. Намного.

Не работает стеклоподъемник ВАЗ 2110

Электрические стеклоподъемники относительно недавно устанавливаются на автомобили отечественного производства. Эти механизмы полностью соответствуют современным тенденциям в отрасли, однако не отличаются высокой надежностью. Очень часто приходится сл.

Бензонасос ВАЗ 2114

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заклю.

Отключение иммобилайзера Лада Приора

Иммобилайзер ВАЗ — противоугонное штатное устройство, устанавливаемое на все современные инжекторные автомобили ВАЗ (исключая «классику»). Первоначально, все иммобилайзеры при выходе с завода, находятся в пассивном состоянии, то есть с не активирован.

Схема электропроводки Москвич 412

Принципиальная схема электрооборудования автомобилей “Москвич -408” и “Москвич-412” приведена на рисунке ниже. Напряжение в системе равно 12 В. На автомобилях устанавливается аккумуляторная батарея 6СТ-42. .

Схема и устройство корзины сцепления и КПП Москвич-412

Сцепление на легковых автомобилях Запорожского, Московского и Волжского автомобильных заводов однодисковое, сухое, с гасителем крутильных колебаний. Механизм сцепления закрывается кожухом, который прикреплен к маховику двигателя. Работа сцепления осу.

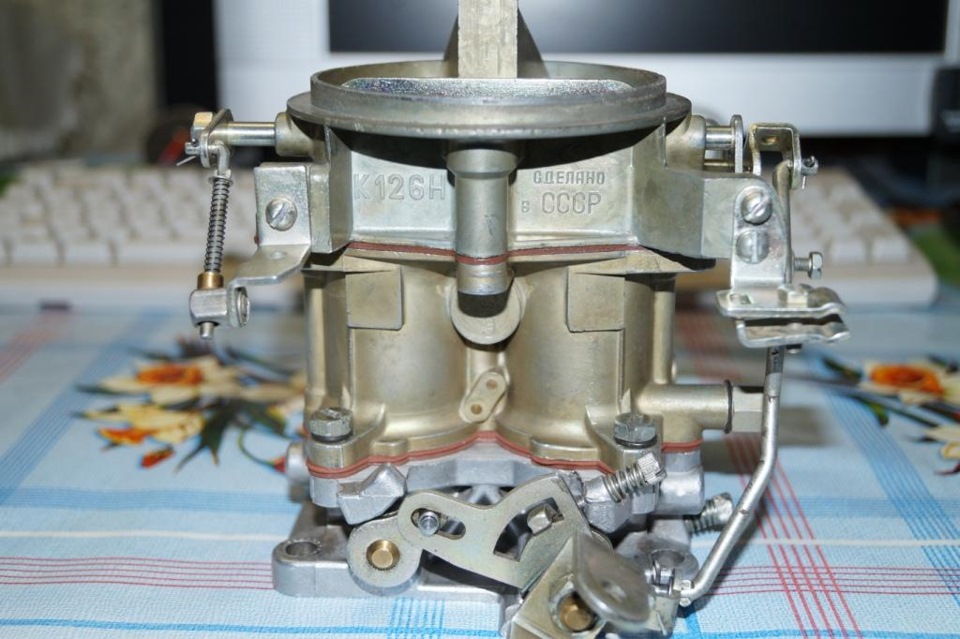

Схема и устройство карбюратора К-126Н “Москвич 412”

На автомобилях “Москвич-408” и “Москвич-412” установлены карбюраторы с падающим потоком смеси, которые имеют одну поплавковую и две смесительные камеры; они включаются последовательно. На модели 408 устанавливается карбюратор К-126П, на 412 – К-126Н.

Схема затяжки гбц ваз 2114 8 клапанов

Долговечность работы головки блока цилиндров определяется многими факторами — от правильного использования и своевременного обслуживания до затяжки болтов устройства с соблюдением определенной схемы. Поэтому важно знать, какой момент затяжки ГБЦ ВАЗ 2109 и последовательность выполнения задачи.

Когда необходимо делать затяжку?

Как производится регулировка момента протяжки болтов ВАЗ 2109?

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Комментарии и Отзывы

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.

По каким причинам может возникнуть необходимость подтяжки:

1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
3. Двигатель отработал определенное время.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109.

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Динамометр — инструмент, разработанный для осуществления затяжки винтов ГБЦ различных двигателей.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

1. Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
2. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
3. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
4. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
5. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
6. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ. Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
7. При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок. Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
8. В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Фотогалерея

Фото схемы и затяжки винтов приведены ниже.

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Канал Ремонт Двигателя! И интересное! опубликовал ролик, в котором продемонстрирована процедура подтяжки болтов головки блока цилиндров на «Девятке» с описанием всех нюансов этого процесса.

Порядок и моменты затяжки болтов головки блока цилиндров на ВАЗ.

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров.
Чтобы не было перекосов и лишнего напряжения металла.

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 — 07 (классика)

Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 — 10 затягиваются моментом 3,5 — 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 — 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 — 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 — 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 — 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.

Аналогично всем остальным, из центра.

1 приём — 2,0 кгс*м

2 приём — довернуть болты на 90 градусов

3 приём — ещё раз довернуть болты на 90 градусов.

Внимание!
На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.
Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.

Для работы необходимо использовать динамометрический ключ

Стоимость его от 600 рублей, более профессиональные от 1300 и более.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Каждая модель ВАЗовского двигателя оснащается прокладкой ГБЦ. Основной её задачей является герметизация камер сгорания и каналов между блоком цилиндров и головкой блока цилиндров (ГБЦ), по которым протекает охлаждающая жидкость.

Она изготавливаться из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Отверстия в прокладке имеют достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию. При нарушении работы прокладки ГБЦ, в двигателе появляются различные неполадки.

Признаки и причины выхода из строя прокладки ГБЦ на ВАЗ 2114

1. На щупе для проверки уровня масла видна пеноподобная эмульсия. Это свидетельствует о выходе из строя прокладки ГБЦ или об трещине в самом блоке. Жидкость с системы охлаждения попадает в масляные каналы, в ходе работы двигателя взбивается в эмульсию, которая наблюдается на щупе.
2. Выгоняет антифриз в расширительный бачок. Причиной чаще всего может быть выгорание прокладки ГБЦ. Схожая проблема может возникнуть из-за воздушной пробки в системе охлаждения, соответственно также может не работать печка в салоне или некорректно работает термостат, при условии, что уровень жидкости в норме.
3. Выхлопная труба очень сильно дымит белым дымом. Говорит о том, что, скорее всего, произошел разрыв прокладки ГБЦ, через образовавшуюся щель охлаждающая жидкость попадает в головку блока цилиндров.
4. Масляные пятна и разводы на поверхности охлаждающей жидкости в расширительном бачке. Вероятно это произошло вследствие разрыва прокладки блока цилиндров и просачивания масла в канал охлаждающей системы.
5. Повышение температуры двигателя. Это происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз.

Для замены прокладки ГБЦ нам понадобятся:

• динамометрический ключ;
• ключи «на 13», «на 17», «на 19»;
• торцовые головки «на 10», «на 13», «на 17», «Torx»;
• отвертка;
• головка для выкручивания свечей;

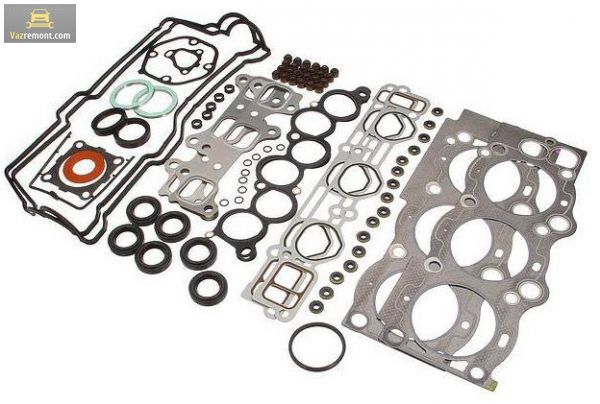

• новая прокладка ГБЦ ВАЗ 21083100302010 или её аналог ELRING 463915.

Цена прокладки ГБЦ на ВАЗ 2114 составляет около 200 рублей. Актуально на весну 2017-го года для Москвы и области.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

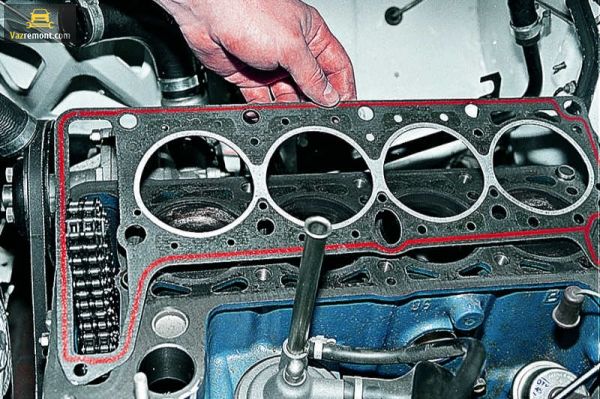

1. Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
2. Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
3. Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

Снимаем со шпилек задний корпуса подшипников распределительного вала.

Устанавливаем головку «Е14 Torx»…

…и откручиваем 10 болтов на блоке цилиндров.

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

Снимаем головку блока цилиндров…

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

Собираем всё в обратной последовательности соблюдая затяжку болтов.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Момент затяжки, Н·м (кгс·м)

Болты крепления головки цилиндров

см. раздел “Двигатель”

Гайка шпильки крепления впускной трубы и выпускного коллектора

Гайка крепления натяжного ролика

Гайка шпильки крепления корпуса подшипников распределительного вала

Болт крепления шкива распределительного вала

Болт крепления корпуса вспомогательных агрегатов

Гайки шпилек крепления выпускного патрубка рубашки охлаждения

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Гайки болта крышки шатуна

Болт крепления маховика

Болт крепления насоса охлаждающей жидкости

Болт крепления шкива коленчатого вала

Болт крепления подводящей трубы насоса охлаждающей жидкости

Гайка крепления приемной трубы глушителя

Гайка крепления фланца дополнительного глушителя

Гайка болта крепления передней подвески двигателя

Гайка болта крепления левой подвески двигателя

Гайка крепления кронштейна левой подвески к двигателю

Гайка болта крепления задней подвески двигателя

Гайка болта крепления кронштейна задней подвески к двигателю

Болт крепления маслоприемника к крышке коренного подшипника

Болт крепления маслоприемника к насосу

Болт крепления масляного насоса

Болт крепления корпуса масляного насоса

Пробка редукционного клапана масляного насоса

Штуцер масляного фильтра

Датчик контрольной лампы давления масла

Гайки крепления карбюратора

Гайка крепления крышки головки цилиндров

Гайка крепления картера сцепления к блоку двигателя

Болт крепления картера сцепления к блоку двигателя

Болт крепления фланца направляющей втулки муфты подшипника выключения

Болт крепления кожуха сцепления к маховику

Гайка крепления картера сцепления к коробке передач

Болт крепления нижний крышки к картеру сцепления

Винт конический крепления шарнира тяги привода

Болт крепления механизма выбора передач

Болт крепления корпуса рычага переключения передач

Гайка крепления хомута тяги привода

Гайка заднего конца первичного и вторичного валов

Выключатель света заднего хода

Болт крепления вилок к штоку

Болт крепления крышки фиксаторов

Болт крепления ведомой шестерни дифференциала

Гайка крепления корпуса привода спидометра

Гайка крепления оси рычага выбора передач

Гайка крепления задней крышки к картеру коробки передач

Пробка фиксатора вилки заднего хода

Винт конический крепления рычага штока выбора передач

Болт крепления картеров сцепления и коробки передач

Пробки заливного и сливного отверстий

Гайка крепления верхней опоры к кузову

Гайка крепления шарового пальца к рычагу

Гайка эксцентрикового болта крепления телескопической стойки к поворотному

Болт крепления телескопической стойки к поворотному кулаку

Болт и гайка крепления рычага подвески к кузову

Гайка крепления растяжки

Болт и гайка крепления стойки стабилизатора поперечной устойчивости к

Гайка крепления штанги стабилизатора к кузову

Болт крепления кронштейна растяжки к кузову

Гайка крепления штока телескопической стойки к верхней опоре

Болт крепления шаровой опоры к поворотному кулаку

Гайка подшипников ступиц задних колес

Гайка подшипников ступиц передних колес

Болт крепления колеса

Болт крепления цилиндра тормоза к суппорту

Болт крепления направляющего пальца к цилиндру

Болт крепления тормоза к поворотному кулаку

Болт крепления заднего тормоза к оси

Гайка крепления кронштейна вакуумного усилителя к усилителю кронштейна

Гайка крепления главного цилиндра к вакуумному усилителю

Гайка крепления вакуумного усилителя к усилителю кронштейна

Гайка соединений тормозных трубопроводов

Наконечник гибкого шланга переднего тормоза

Гайка крепления нижнего конца амортизатора

Гайка крепления рычага задней подвески

Гайка крепления кронштейнов рычагов подвески

Гайка крепления верхнего конца амортизатора

Гайка крепления картера рулевого механизма

Гайка крепления кронштейна вала рулевого управления

Болт крепления кронштейна вала рулевого управления

Завернуть до отрыва головки

Болт крепления вала рулевого управления к шестерне

Гайка крепления рулевого колеса

Контргайка тяги рулевого привода

Гайка крепления шарового пальца тяги

Болт крепления тяги рулевого привода к рейке

Гайка подшипника шестерни рулевого механизма

Гайка болта крепления генератора

Гайка шпильки крепления генератора

* При затяжке гаек и болтов допускается округлять моменты затяжки до десятых значений кгс·м в пределах допуска

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115
Двигатель ваз 2109, монтажный блок ваз 2114, воздушный фильтр ВАЗ 2115. Снятие рулевой рейки 2108 замена опоры двигателя, замена термостата ваз 2112. Замена тосола или антифриза. Датчик температуры ваз 2114. регулировка сцепления, зажигания. Реле поворотов лада. схема предохранителей, падение давления масла. Натяжение троса сцепления на ВАЗ 21099. ремонт коробки передач ваз.

Как правильно произвести замену прокладки ГБЦ на ВАЗ 2114 своими руками

Неисправность головки блока цилиндров приведет к некорректной работе автомобильного двигателя в целом. Этот узел состоит из множества элементов, но чаще всего автовладельцы сталкиваются с необходимостью смены уплотнителя. В статье разберем, в каких случаях производится замена прокладки ГБЦ ВАЗ 2114 и как поменять это изделие самостоятельно.

Где находится прокладка ГБЦ на ВАЗ 2114?

Когда нужно менять?

Меняем своими руками

Последствия несвоевременной замены

Видео «Как происходит процесс замены прокладки»

Комментарии и Отзывы

Где находится прокладка ГБЦ на ВАЗ 2114?

В автомобиле ВАЗ 2114 инжектор с двигателем 8 или 16 клапанов уплотнитель устанавливается в месте соединения ГБЦ с самим блоком. Конструктивно этот элемент состоит из нескольких слоев. Качественное уплотнение обеспечивается благодаря листовой стали, фибре, картону и другим материалам, которые спрессовываются между собой и покрываются одним слоем герметика.

Поврежденная прокладка ГБЦ ВАЗ 2114

Когда нужно менять?

Проверить работоспособность уплотнителя необходимо в случае появления первых признаков неисправности.

Симптомы того, что прокладка ГБЦ прогорела:

1. В радиаторном устройстве, а также расширительном резервуаре охладительной системы в антифризе появляются пузырьки. Это говорит об отсутствии герметичности. Уплотнитель проверяется в первую очередь.
2. Отработанные газы выходят через уплотнительное изделие головки блока цилиндров 2114. Обычно это происходит после ремонта ГБЦ, если автовладелец сильно затянул болты, фиксирующие устройство.
3. Появление белого дыма из глушителя, напоминающего пар. Его наличие говорит о том, что в цилиндры силового агрегата попала охлаждающая жидкость, проникающая в систему смазки через пробой в прокладке головки.
4. Появление белой пенной эмульсии на щупе для контроля уровня моторной жидкости. Это связано с отсутствием герметичности в системе смазки и попаданием хладагента в масло. Такая проблема может свидетельствовать о наличии трещин в блоке цилиндров силового агрегата.
5. Падение мощности автомобильного двигателя, увеличение расхода топлива. При нажатии на педаль газа водитель может ощущать провалы, мотору требуется больше времени для набора скорости. При езде в гору двигатель будет произвольно глохнуть, обороты силового агрегата могут плавать. При сильном повреждении прокладки силовой агрегат самопроизвольно останавливается на светофорах или при активации нейтральной передачи.
6. Наличие следов моторной жидкости в антифризе. Если вы откроете крышку расширительного бачка, то увидите в хладагенте масляные пятна.
7. Залитые хладагентом свечи зажигания. Если вы по очереди отсоедините высоковольтные провода от устройств и выкрутите их из посадочных мест, то увидите, что они залиты охлаждающей жидкостью. Определить визуально это сложно. Потрогайте пальцем жидкость, оставшуюся на свечах, после чего попробуйте на вкус одну каплю вещества, но не глотайте его. Если на языке остался сладковатый привкус, то свечи залиты антифризом.

Читать еще:  Нива для города отзывы

О том, как правильно определить необходимость проведения ремонта силового агрегата в «четырке», вы можете узнать из видео, снятого каналом «Ремонт Двигателя! И интересное!»

Выбор прокладки

Изделие должно отвечать следующим свойствам:

• упругая деформация, которая не позволит быстро износиться прокладке;
• непроницаемость жидкостей — воды и моторного масла;
• устойчивость к воздействию газов;
• сохранение своих характеристик на протяжении долгого времени;
• устойчивость к различным химическим воздействиям.

При прогорании в соответствии с техническим руководством для обеспечения рабочего состояния механизма необходимо использовать только оригинальные прокладки.

Артикул такого изделия — 21083-1003020. Размеры этой прокладки оптимально рассчитаны под установку в посадочные места на головку ВАЗ 2114. Изделие изготовляется на заводе АвтоВАЗ. Можно использовать аналоги от производителей Патрон, Рейнз, Мастер-Спорт, Триалли и т. д. Стоимость некоторых аналогичных изделий может быть в 2-3 раза выше оригинала.

Обзор неисправности пробитой прокладки и процедура решения проблемы показана на ролике, опубликованном каналом KV Avtoservis.

Меняем своими руками

Правильно заменить своими руками прокладку без опыта не так просто. Но если проверка инжекторного двигателя показала, что причина заключается в пробитом уплотнителе, то можно попытаться все сделать самостоятельно. Для этого следуйте инструкции, приведенной ниже.

Необходимые инструменты

Что потребуется для выполнения задачи:

• набор гаечных ключей;
• торцевые ключи;
• комплект шестигранных ключей;
• две отвертки — с крестовым и плоским наконечником;
• новый уплотнитель для ГБЦ ВАЗ 2114;
• ведро или обрезанная бутылка, в которую будет сливаться отработанный хладагент;
• чистая ветошь;
• динамометрический ключ для закручивания болтов головки блока.

Канал «Jecos представляет» опубликовал ролик, в котором показан обзор поврежденной прокладки ГБЦ на ВАЗ 2114.

Алгоритм действий

Инструкция по замене прокладки своими руками:

1. Загоните машину в гараж с ямой. Допускается выполнение работ на эстакаде.
2. Отключите напряжение в бортовой сети транспортного средства. Отройте капот, ослабьте болт на минусовой клемме батареи и отсоедините ее.
3. Поршень цилиндра 1 необходимо зафиксировать в положении верхней мертвой точки. Для этого селектор переключения КПП в салоне установите в нейтральное положение. Подставьте под колеса кирпичи либо противооткатные башмаки. Открутите болты, фиксирующие правое колесо автомобиля и демонтируйте его. Выкрутите винты крепления брызговика моторного отсека и снимите изделие. Затем открутите винты, фиксирующие переднюю крышку ремешка привода распредвала, после чего отсоедините и ее. Коленчатый вал мотора проворачивается за винт фиксации к нему шкива генераторной установки. Устройство поворачивается до того момента, пока метки на шкиве распредвала не совпадут с отметками, нанесенными на заднюю крышку. Извлеките заглушку из технологического отверстия на картере сцепления, удостоверьтесь в том, что отметки на маховике совпали.
4. Откройте пробку слива охлаждающей жидкости, подставив под нее ведро или обрезанную бутылку. Подождите, пока хладагент полностью не выйдет из системы.
5. Сбросьте давление в топливных магистралях транспортного средства.
6. Ослабьте хомут и отсоедините приемную магистраль выхлопной системы от выпускного коллектора.
7. Выполните демонтаж крышки головки блока цилиндров, для этого надо отключить дроссель, а также ресивер и впускной и выпускной коллекторы.
8. Отверткой ослабьте хомут, который фиксирует воздухоподводящую магистраль к дросселю. Демонтируйте его с узла с патрубком забора воздушного потока и корпусом очистительного устройства.
9. Слева от ГБЦ вашего автомобиля вы увидите несколько проводов заземления, то есть массы. Их надо отключить и демонтировать топливную рампу с другими компонентами системы.
10. Выкрутите болты, фиксирующие переднюю крышку, после чего демонтируйте ремешок газораспределительного механизма. Коленчатый вал должен быть зафиксирован от проворачивания.
11. Ослабьте болт, фиксирующий натяжной ролик, демонтируйте его. Также снимите дистанционную шайбу. Выкрутите винт, фиксирующий зубчатый диск распределительного вала, демонтируйте его.
12. Выполните снятие задней крышки. Для этого открутите гайку, которая ее крепит, после чего выкрутите другие винты, фиксирующие устройство. При помощи отвертки с крестовым наконечником выкрутите болты и ослабьте хомуты, по очереди отключив все магистрали от выпускного шланга ГБЦ. Речь идет о подводящем патрубке радиаторного устройства, магистралей термостата и шлангах дросселя и отопительной системы. Проверьте их целостность, при необходимости поменяйте. После откручивания гаек отсоедините топливные магистрали слива и подачи горючего.
13. Используя шестигранный ключ, выкрутите десять винтов фиксации. При откручивании рекомендуем проворачивать их поочередно на половину оборота, сначала средние болты, а затем боковые. Это позволит снизить величину давления и предотвратить вероятность деформации ГБЦ. Болты извлекаются из посадочных мест с шайбами.
14. Выполните снятие головки блока с уплотнительной прокладкой.
15. Произведите очистку поверхностей головки и блока от остатков старой прокладки и грязи, а также металлической пыли. Удостоверьтесь в том, что в резьбовых отверстиях нет моторной жидкости. В противном случае ее надо удалить. Производите очистку аккуратно, чтобы не повредить поверхности.
16. Выполните монтаж новой прокладки. При установке учтите положение двух центрирующих втулок. Монтаж надо выполнить так, чтобы отверстие с медной окантовкой располагалось между цилиндрами 3 и 4. Это отверстие используется для прохождения моторной жидкости по системе смазки. Перед монтажом головки удостоверьтесь в том, что на первом цилиндре закрыты клапаны.
17. Выполните монтаж ГБЦ. При установке болты ставятся в технологические отверстия. Все винты закручиваются в соответствии со схемой, размещенной ниже — сначала центральные, затем боковые. Что касается затяжки, то сначала болты закручиваются динамометрическим ключом с усилием 20 Нм. После этого, соблюдая очередность затяжки, производится закручивание болтов на 69,4 – 85,7 Нм. Все элементы должны быть затянуты с одинаковым усилием. Затем винты закручиваются на 90 градусов, и на финальном этапе болты доворачиваются еще на 90 градусов.
18. После монтажа ГБЦ производится установка всех отсоединенных ранее компонентов в обратном порядке. Подключаются на место отключенные патрубки, а также провода со штекерами контроллеров. На завершающем этапе выполните диагностику и произведите регулировку зазоров в приводе клапанов. Установите на место ремень ГРМ. Удостоверьтесь в том, что он целый и хорошо натянут.
19. Залейте в охладительную систему свежий антифриз. Заведите мотор, прогрейте его и убедитесь в том, что утечка хладагента отсутствует.

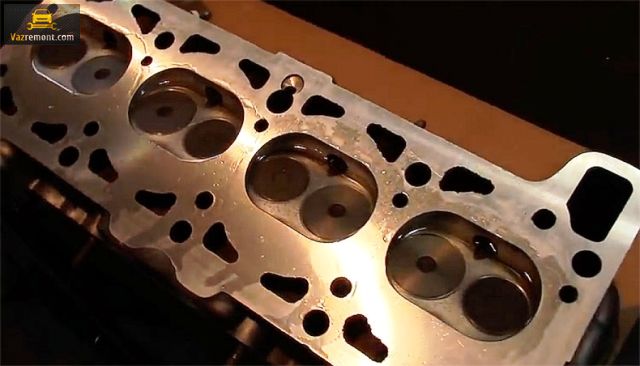

Фотогалерея

Фото замены приведены ниже.

Стоимость замены

Цена новой прокладки варьируется в районе 300-600 рублей в среднем.

Последствия несвоевременной замены

Если замена будет выполнена не вовремя, это приведет к серьезным проблемам. Из-за пробитой прокладки моторное масло начнет попадать в систему охлаждения, что нарушит ее работу в целом. Антифриз не сможет качественно охлаждать силовой агрегат. Печка будет работать слабо, снизится мощность мотора, появятся проблемы в его эксплуатации. Двигатель будет глохнуть, в некоторых случаях его запуск невозможен, при нажатии на педаль газа могут ощущаться провалы.

Из-за попадания антифриза в систему смазки масло потеряет свои свойства. Смазывание трущихся узлов и деталей будет менее эффективным, что приведет к их ускоренному износу и повреждению. Двигатель будет троить, из-за потери свойств антифриза он может перегреваться. В зимнее время года возникнут сложности с пуском мотора. Если не менять прокладку и продолжать так использовать автомобиль, это может привести к поломке силового агрегата и необходимости выполнения его капитального ремонта.

Видео «Как происходит процесс замены прокладки»

Канал PADuCT опубликовал видео, в котором в ускоренном режиме показана процедура замены уплотнителя ГБЦ в автомобиле ВАЗ 2114.
