Монтажный блок ваз 2170
Россия, Пенза 2020г.

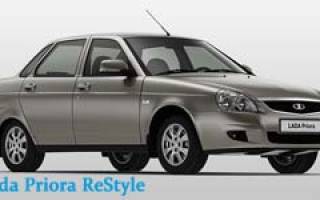

Лада Приора вышла на рынок в 2007 году в кузове седан (Lada 2170) и хэтчбек (Lada 2172). Приора универсал (Lada 2171) появилась в 2009 году, а купе (Lada 21728) в 2010. Все модели оснащены достаточно мощными 90 и 98-сильными двигателями(Евро-3,4). В октябре 2013 года вышла обновленная приора. В 2014 году выходит Приора с “роботом”, которая комплектуется 106 сильным мотором.
Блок предохранителей – расположен под панелью приборов слева(основной блок). Для доступа необходимо снять крышку (3 пластиковых замка). Блок силовых предохранителей находится под капотом. Блок предохранителей КСУД – находится в центральной консоли, доступ справа.
Монтажный блок 2170 “Норма”
| К1 | Реле электровентилятора системы охлаждения двигателя |
|---|---|
| К2 | Реле включения обогрева заднего стекла |
| К3 | Реле включения стартера |
| К4 | Дополнительное реле(реле зажигания) |
| К5 | Место для резервного реле |
| К6 | Реле омывателя и очистителя ветрового стекла |
| К7 | Реле включения дальнего света фар |
| К8 | Реле включения звукового сигнала |
| К9 | Реле включения тревожного сигнала |
| К10 | Место для резервного реле |
| К11 | Место для резервного реле |
| К12 | Место для резервного реле |
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(25A) | Электровентилятор радиатора системы охлаждения двигателя |
| F2(25A) | Обогрев заднего стекла |
| F3(10A) | Дальний свет(правый борт) |
| F4(10A) | Дальний свет(левый борт) |
| F5(10A) | Звуковой сигнал |
| F6(7.5A) | Ближний свет(левый борт) |
| F7(7.5A) | Ближний свет(правый борт) |
| F8(10A) | Тревожный сигнал |
| F9(25A) | Вентилятор отопителя |
| F10(7.5A) | Комбинация приборов(клемма”30″).Освещение салона.Лампы стоп-сигналов. |
| F11(20A) | Стеклоочиститель,обогрев заднего стекла(управление) |
| F12(10A) | Вывод “15” приборов |
| F13(15A) | Прикуриватель |
| F14(5A) | Габаритный свет(левый борт) |
| F15(5A) | Габаритный свет(правый борт) |
| F16(10A) | Вывод “15” АБС |
| F17(10A) | Противотуманная фара левая |
| F18(10A) | Противотуманная фара правая |
| F19(15А) | Обогрев сидений |
| F20(5A) | Блок управления иммобилизатором |
| F21(7.5A) | Задний противотуманный свет |
| F22-F30 | Резервное место предохранителя |
| F31(30A) | Блок управления электростеклопакетом |
| F32 | Резервное место предохранителя |
Монтажный блок 2170 “Норма” + кондиционер
| К1 | Резервное реле |
|---|---|
| К2 | Реле включения обогрева заднего стекла |
| К3 | Реле включения стартера |
| К4 | Дополнительное реле(реле зажигания) |
| К5 | Место для резервного реле |
| К6 | Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла |
| К7 | Реле включения дальнего света фар |
| К8 | Реле включения звукового сигнала |
| К9 | Реле включения тревожного сигнала |
| К10 | Реле включения противотуманных фар |
| К11 | Реле включения обогрева передних сидений |
| К12 | Место для резервного реле |
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 | Резерв |
| F2(25A) | Реле обогрева заднего стекла. Контроллер электропакета, контакт 10 колодки XP2. Элемент обогрева заднего стекла. |
| F3(10A) | Дальний свет(правый борт). Сигнальная лампа дальнего света в комбинации приборов. |
| F4(10A) | Дальний свет(левый борт) |
| F5(10A) | Звуковой сигнал |
| F6(7.5A) | Ближний свет(левый борт) |
| F7(7.5A) | Ближний свет(правый борт) |
| F8(10A) | Тревожный сигнал |
| F9 | Резерв |
| F10(10A) | Комбинация приборов(контакт”20″). Освещение салона. Лампы стоп-сигналов. Плафон порога передней двери(правой). Дополнительный сигнал торможения. |
| F11(20A) | Стеклоочиститель(высокая скорость),переключатель очистителей и омывателей(53ah).Выключатель обогрева заднего стекла. Реле включения обогрева заднего стелка(обмотка). Электродвигатель очистителя ветрового(+заднего) стекла. Омыватель ветрового(+заднего) стекла. Блок надувных подушек безопасности(контакт 25). |
| F12(10A) | Комбинация приборов(контакт”21″). Контроллер электропакета(контакт X2-9). Блок управления электромеханич. усилителем руля (контакт X2-1). Выключатель лампы света заднего хода. Лампы заднего хода. Блок управления системы парковки.(контакты 11, 14). |
| F13(15A) | Прикуриватель |
| F14(5A) | Габаритный свет(левый борт), комбинация приборов – лампа наружнего освещения. Подсветка номера, багажника. Контроллер электропакета (контакт X2-12). |
| F15(5A) | Габаритный свет(правый борт). Плафон освещения вещевого ящика. |
| F16(10A) | АБС контакт 18. |
| F17(10A) | Противотуманная фара левая |
| F18(10A) | Противотуманная фара правая |
| F19(15А) | Выключатель обогрева сидений(контакт 1). Обогреватели передних сидений. |
| F20(10А) | Выключатель рециркуляции(сигнализатор включения). Реле включения ближнего света и габаритов(система автоматического управления освещением). Реле электровентилятора отпителем. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением(контакт 3, 11). Контроллер системы автом. управления климатической установкой(контакт 1). Датчик системы автоматической очистки стекол(датчик дождя),контакт 1. |
| F21(5A) | Переключатель световой сигнализации, контакт 30. Колодка диагностики, контакт 16. Часы. Контроллер климата(конт. 14). |
| F22(20А) | Электродвиг. очистителя ветрового стекла(автоматич. режим.) Реле включения очистителя ветрового стекла и реле высокой скорости очистителя ветрового стекла(контакты). |
| F23(7.5A) | Блок управления стеклоочистителями и внешним освещением, конт. 20. |
| F24-F30 | Резерв |
| F31(30А) | Контроллер электропакета, клемма “2” колодки Х1. Контроллер электропакета, клемма “3” колодки Х1. Модуль двери водителя, контакт “6”. Плафон освещения порога левой передней двери. |
| F32 | Резерв |
Монтажный блок 21723 в исполнении “Люкс Плюс”
| К1 | Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением) |
|---|---|
| К2 | Реле включения обогрева заднего стекла |
| К3 | Реле включения стартера |
| К4 | Дополнительное реле(реле зажигания) |
| К5 | Место для резервного реле |
| К6 | Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла |
| К7 | Реле включения дальнего света фар |
| К8 | Реле включения звукового сигнала |
| К9 | Реле включения тревожного сигнала |
| К10 | Реле включения противотуманных фар |
| К11 | Реле включения обогрева передних сидений |
| К12 | Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим) |
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 | Резерв |
| F2(25A) | Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт “10” колодкиХР2. Элемент обогрева заднего стекла. |
| F3(10A) | Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар. |
| F4(10A) | Левая фара, лампа дальнего света. |
| F5(10A) | Монтажный блок, реле включения звукового сигнала. Звуковой сигнал. |
| F6(7.5A) | Левая фара , лампа ближнего света. |
| F7(7.5A) | Правая фара, лампа ближнего света. |
| F8(10A) | Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации. |
| F9 | Резерв |
| F10(10A) | Комбинация приборов, контакт “20”. Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения. |
| F11(20A) | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт “53а”. Переключатель очистителей и омывателей, контакт “53ah”. Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт “25”. |
| F12(10A) | Комбинация приборов, контакт “21”. Контроллер электропакета, контакт “9” колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт “11” и “14”. |
| F13(15A) | Прикуриватель |
| F14(5A) | Лампы габаритного света(левый борт). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт “12” колодки Х2. |
| F15(5A) | Лампы габаритного света(правый борт). Плафон освещения вещевого ящика |
| F16(10A) | Гидроагрегат, контакт “18” |
| F17(10A) | Противотуманная фара левая |
| F18(10A) | Противотуманная фара правая |
| F19(15А) | Выключатель обогрева сидений, контакт “1”. Обогреватели передних сидений |
| F20(10A) | Выключатель рециркуляции(сигнализатор включения).Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением). Реле электровентилятора отопителя. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11”. Контроллер системы автоматического управления климатической установкой, контакт “1”. Датчик системы автоматической очистки стекол(датчик дождя), контакт “1”. |
| F21(5A) | Переключатель световой сигнализации, контакт “30”. Колодка диагностики, контакт “16”. Часы. Контроллер системы автоматического управления климатической установкой, контакт “14”. |
| F22 (20А) | Электродвигатель очистителя ветрового стекла(автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла,(контакты) |
| F23 (7.5А) | Блок управления стеклоочистителями и внешним освещением, контакт “20” |
| F24 – F30 | Резерв |
| F31(30A) | Контроллер электропакета, клемма “2” колодки Х1. Контроллер электропакета, клемма “3” колодки Х1. Модуль двери водителя, контакт “6”. Плафон освещения порога левой передней двери. |
| F32 | Резерв |
Монтажный блок силовых предохранителей под капотом
| F1(30А) – зеленый | ЭСУД двигателя |
|---|---|
| F2(40А) | Электровентилятор системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета |
| F3(30А) | Электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель |
| F4(60А) | Генератор |
| F5(50А) | Электромеханический усилитель рулевого управления |
| F6(60А) | Генератор |
Монтажный блок системы кондиционирования Halla (Корея)
| F1(30А) | Электровентилятор правый |
|---|---|
| F2(30А) | Электровентилятор левый |
| F3(40А) | Электровентилятор отопителя |
| F4(15А) | Компрессор |
| P1 | Реле электровентилятора правого |
| P2 | Реле дополнительное (последовательного включения электровентиляторов левого и правого) |
| P3 | Реле электровентилятора левого |
| P4 | Реле электровентилятора отопителя |
| P5 | Реле компрессора |
Монтажный блок системы кондиционирования Panasonic (Тайвань)
| F1(30А) | Электровентилятор левый(низкая скорость) |
|---|---|
| F2(30А) | Электровентилятор правый |
| F3(40А) | Электровентилятор отопителя |
| F4(15А) | Компрессор |
| P1 | Вентилятор отопителя (максимальная скорость – параллельное включение) |
| P2 | Реле электровентилятора правого |
| P3 | Вентилятор отопителя (низкая скорость – последовательное включение) |
| P4 | Реле электровентилятора левого |
| P5 | Вентилятор отопителя |
| P6 | Компрессор |
Низкая скорость включается при температуре ОЖ 100*С или при включении кондиционера. Высокая скорость включается примерно при температуре ОЖ 104*С или при высоком давлении в системе кондиционирования по датчику давления фреона.
Сведения про блок предохранителей Приора
Блок предохранителей Приора — это тот элемент автомобиля, который можно не только изучить, но и при ряде несложных неисправностей отремонтировать самостоятельно. Каждый владелец автомобиля хотя бы раз пробовал что-то ремонтировать своими руками.
Основные функции и принцип работы автомобильных предохранителей
Современные автомобили уже невозможно представить без применения электроники. А электроника, как и любая техника, может выйти из строя и, как правило, в самый неподходящий момент. Для защиты электрических цепей давно используется всем известный элемент — предохранитель. Основная задача любого предохранителя — это защита электрической цепи. Автомобильные предохранители не исключение.
В серии отечественных автомобилей Приора используются предохранители с плавкими элементами. Если сила тока в электрической цепи превышает допустимое значение, то плавкий элемент перегорает и размыкает цепь. Для изготовления плавких элементов используют сплав или один вид метала. Корпус, в который помещают плавкие элементы, изготавливают из особого вида стекла. Обычно корпус представляет собой систему креплений, между которыми фиксируют плавкий элемент. Такое расположение элементов типично для предохранителей Лада Приора.
Предохранители в Приоре находятся там, где и аккумулятор, то есть под капотом. Такое размещение, прежде всего, связано с безопасностью. Маркировка элементов обозначается латинской буквой F, что указывает на принадлежность к приборам с небольшой мощностью.
Маркировка предохранителей и реле, их расположение в монтажных блоках Приоры зависит от комплектации. Например, F9 указывает на предохранитель вентилятора отопителя, а F3 или F15 может показывать, где находятся предохранители бензонасоса на Приоре.
Для электрической цепи ВАЗ-2170, как и для других модификаций Приора характерно использование реле трех видов. Главный блок реле (или первое, главное реле) располагается с левой стороны от водителя. Еще есть монтажный блок и дополнительный блок, они находятся возле сидения пассажира.
На Приорах с кондиционером дополнительно встроен блок предохранителей и реле для осуществления функций контроля устройств, регулирующих состояние климата. В автомобилях с датчиками света запитка ламп ближнего света осуществляется через реле, которое обычно обозначают на схемах К1, но могут быть и другие обозначения.
Главный и монтажный блок автомобилей Приора
Моторный отсек ВАЗ-2170 содержит главный блок, рядом с которым находится аккумулятор и расширительный бачок. В этом блоке размещено 6 предохранителей, которые обслуживают основные электрические цепи. Для защиты главного блока сверху используется пластиковый кожух, который при потребности можно снять.
На вопрос, как снять блок предохранителей, можно дать такой ответ: замена предохранителей в главном блоке происходит в 3 этапа: отключение массы аккумулятора, снятие крышки, замена неисправной детали.
Монтажный блок предохранителей и реле часто скрывает под своей крышкой различные поломки. Все профессионалы рекомендуют начинать поиск неисправностей в электрике Приоры именно с монтажного блока, который размещается слева под приборной панелью. Защитой для блока служит панель, сделанная из пластика и прикрепленная к торпеде тремя защелками. Для снятия панели нужно прокрутить на 90° каждую защелку.
Работа генератора автомобиля, в особенности неисправность лампочки с сигналом при включении, также зависит от состояния предохранителя, составляющего монтажный блок.
За работу дворников отвечают предохранители, которые находятся в монтажном блоке. Есть случаи, когда не выходит осуществить работу дворников только в прерывистом режиме — это уже неисправность реле, за выполнение этого режима отвечает оно. В случае неисправности проводится замена.
Для автомобилей Приора монтажный блок, где находится реле стартера, играет важную роль. При выходе его из строя нужно в первую очередь проверить исправность аккумулятора.
Особенности предохранителя бензонасоса на Приоре
Любители считают предохранитель бензонасоса Приора одним из самых уязвимых мест. Когда поворачивается ключ зажигания, происходит подача электрического сигнала для включения главного реле и реле бензонасоса. В этот момент главная задача бензонасоса — создать нужное давление, чтобы обеспечить постоянную подачу топлива для двигателя.
Напряжение на бензонасосе, подающего топливо, составляет 12 В. В автомобиле Приора предохранитель топливного насоса контролирует работу системы, которая обеспечивает подачу топлива.
При выходе из строя предохранителя бензонасоса использование машины невозможно, поскольку водитель просто не сможет ее завести.
Поэтому специалисты рекомендуют при возникновении проблем с двигателем прежде всего обращать внимание на предохранитель подачи топлива.
Предохранители в системе стеклоподъемников
Использование стеклоподъемников в автомобилях Приора зависит от электродвигателей, основная задача которых — поднимать и опускать стекла. В состав обычного стеклоподъемника входят: стекла, двигатели (или регуляторы), выключатели. Регуляторы и выключатели соединяются с помощью провода.
Соединение регуляторов разработано так, что поднимать и опускать стекла можно, используя главный блок выключателей, или использовать выключатели, расположенные на дверях. Каждая дверь оснащена отдельным мотором.
В каком направлении будет работать стартер (полярность), определяет выключатель, точнее, его положение. Чтобы контролировать электрический ток, идущий на двигатели стеклоподъемников, предусмотрено специальное реле.
Если стеклоподъемник не работает, это никак не отражается на всей системе, поскольку в ней находится дополнительный предохранитель, защищающий всю цепь отдельным автоматическим выключателем.
В главном блоке выключателей есть блокирующий выключатель, который может заблокировать все дверные выключатели при включении зажигания. Поэтому нужно всегда проверять, в каком состоянии этот выключатель в данный момент времени, если производится диагностика системы.
Смена прикуривателя
Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.
Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.
Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.
Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей. При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России.
Ремонт Priora 223-2
Описание конструкции и таблица предохранителей
Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.
При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена необслуживаемая свинцовая стартерная аккумуляторная батарея 6 СТ–55 А (прямой полярности).
Генератор:
1 — шкив;
2 — передняя крышка;
3 — задняя крышка;
4 — стяжной болт;
5 — вывод «D+»;
6 — кожух;
7 — вывод «В+»;
8 — гайка крепления кожуха
Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Максимальный отдаваемый ток генератора 80 А при напряжении 14 В и оборотах ротора 6 000 мин –1 .
Ротор генератора приводится во вращение поликлиновым ремнем от шкива привода генератора.
Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в задней крышке установлен с небольшим зазором.
Передний подшипник установлен в передней крышке генератора с небольшим натягом и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая.
В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных», запрессованых в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах). Пластины закреплены на задней крышке генератора (под пластмассовым кожухом). На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.
Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.
Регулятор напряжения:
1 — вывод «массы»;
2 — корпус регулятора;
3 — корпус щеткодержателя;
4 — щетки;
5 — вывод «+»
Регулятор напряжения — неразборный узел, при выходе из строя его заменяют.
Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ.
При включении зажигания напряжение к обмотке возбуждения генератора (выводы «D+» генератора и «+» регулятора) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.
«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою диодов генератора.
Стартер:
1 — стяжной болт;
2 — винт крепления щеткодержателя;
3 — контактные болты;
4 — управляющий вывод тягового реле;
5 — тяговое реле;
6 — задняя крышка;
7 — передняя крышка;
8 — корпус;
9 — шестерня привода
Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены шесть постоянных магнитов. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается на двух подшипниках. Со стороны коллектора установлен шариковый подшипник, а со стороны привода — подшипник скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение через реле стартера подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение «зажигание» удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком. Неисправное тяговое реле заменяют.
Неисправность привода стартера выявляется при осмотре после разборки стартера.
Блок-фара:
1 — крышка лампы ближнего света;
2 — винт регулировки пучка света фары в горизонтальной плоскости;
3 — вентиляционный клапан;
4 — патрон лампы указателя поворота;
5 — винт регулировки пучка света фары в вертикальной плоскости;
6 — крышка ламп дальнего и габаритного света;
7 — электрический разъем
Система освещения и сигнализации включает в себя две блок-фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона, багажного отделения и вещевого ящика; звуковой сигнал и сигнал охранной сигнализации.
В блок-фаре установлены галогенная лампа ближнего света Н7, галогенная лампа дальнего света Н1, лампа габаритного света W5W; лампа указателя поворота PY21W (оранжевого света) и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.
Расположение ламп в заднем фонаре:
1 — света заднего хода;
2 — габаритного света и сигнала торможения;
3 — сигнала указателя поворота;
4 — противотуманного света
В заднем фонаре установлены лампы: габаритного света и сигнала торможения P21/4W, указателя поворота PY21W (оранжевого света), противотуманного света P21W, света заднего хода P21W.
Разбираемся в устройстве блока предохранителей в Ладе Приора
Для защиты электрических цепей авто Лада 2170 оснащена предохранителями с плавкими вставками. Предохранители рассчитаны на максимальную силу тока электрической цепи и представляют собой элементы штырькового типа с плавкой вставкой, перегорающей при превышении допустимой силы тока. Электромонтажная схема предусматривает, что особо мощные потребители, такие, как нагреватель поверхности заднего стекла, электромотор вентилятора обогревателя, вентилятор системы охлаждения силового агрегата, автомобильный сигнал и другие, имеют в схеме подключения реле электромагнитного типа. Эти элементы установлены в блок предохранителей Приоры.
Предохранители монтажного короба салона Лада Приора
Владельцам автомобиля Лада Приора необходимо знать, где находятся предохранители. Это поможет им в поиске неисправностей электрических цепей. Преимущественное большинство предохранителей Приоры встроены в монтажный блок, установленный в автомобильном салоне. Чтобы добраться до места установки элементов, защищающих автомобильные цепи, достаточно открыть защитную крышку блока, установленного с левой стороны (по ходу движения автомобиля), в панели приборов внизу.
В данной нише авто Лада Приора размещается блок предохранителей и реле, отвечающих за светотехнические приборы, вспомогательные системы силового агрегата, а также системы безопасности и комфорта. Данное расположение предохранителей уже стало традиционным и апробировано АвтоВАЗом не только на ВАЗ 2170 Приора, но и на множестве автомобилей более чем за полувековую историю.
Открыв крышку блока предохранителей автомобиля Лада Приора, получают доступ к элементам защиты следующих устройств (сохранена оригинальная нумерация предохраняющих элементов F1-F32):
- Вентилятор радиатора силового агрегата.
- Обогревающий элемент на заднем стекле.
- Дальний свет правого борта.
- Дальний свет левого борта.
- Автомобильный сигнал звуковой.
- Ближний свет левого борта.
- Ближний свет правого борта.
- Сигнализатор аварийных огней.
- Электродвигатель внутрисалонного обогревателя.
- Приборная доска, внутренняя подсветка салона, огни стоп-сигналов.
- Очистители лобового стекла.
- Клемма №15 приборной доски.
- Прикуриватель.
- Огни габаритов (левого борта).
- Огни габаритов (правая сторона).
- Контроль антиблокировочной системы (клемма №15).
- Огни противотуманные (левая сторона).
- Огни противотуманные (правая сторона).
- Система подогрева сидений.
- Иммобилайзер.
- Задние противотуманные огни.
- 22-30, 32 – резервные гнезда (на случай расширения комплектации).
- Электропакет (блок питания).
При ремонте электрических цепей Приоры важно не только знать, где находится блок предохранителей, но и иметь сведения о мощности тех или иных плавких элементов для осуществления их корректной замены.
Мощность плавких вставок
Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:
- предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
- плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
- 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
- габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
- электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
- обогрев сидений (F19) – защита предохранителем мощностью 15 А;
- самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).
Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.
В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.
Замена предохранителей
До того, как снять блок предохранителей Приоры в дальнейших поисках неисправных цепей, обязательно отключите плюсовую клемму аккумуляторной батареи. При нахождении неисправного плавкого предохранителя требуется произвести его замену.
Крайние элементы, установленные в блок предохранителей ВАЗ Приора, можно вытащить пальцами, преодолевая сопротивление подпружиненных контактов. Предохранители, установленные между другими элементами, удобно демонтировать при помощи пинцета, установленного у правой стенки короба. Заменив детали аналогичными, подключают «плюс» аккумулятора и проверяют исправность оборудования данной цепи. После этого закрывают монтажный блок защитной крышкой.
В случае крайней необходимости, в дороге, можно исправить ситуацию с поломкой предохранителя с помощью отрезка медной проволоки необходимого диаметра, обернув ее вокруг контактов плавкого элемента. Заменить эту «кустарщину» необходимо при первой же возможности.
Чтобы узнать, где находятся предохранители на Приоре, необходимо выяснить, к каким монтажным цепям они относятся. При появлении проблем, связанных с электрической частью автомобиля, проверяют соответствующие цепи питания. В Приоре поиск начинают, открыв блок предохранителей в салоне.
При неисправности вентилятора радиатора следует подключить к его «плюсовому» выводу напрямую 12 В от аккумулятора отдельным проводником. Если устройство заработало, то, скорее всего, причину следует искать в неисправностях реле К1, проводов или плохих контактах в разъемах. Если же вентилятор вращается постоянно и не отключается, следует проверить датчик, расположенный на термостате. Вентилятор должен начать вращаться при температуре антифриза не ниже 105° С.
При помощи мультиметра проверьте нити нагревателя на отсутствие обрыва. В случае неисправности отремонтируйте дефектный участок при помощи специального электропроводящего лака. Если на нагреватель не подается питающее напряжение, проверьте предохранитель F11 и реле К2. Замените неисправные детали. После проверки исправности самих ламп, обратите внимание на контакты разъемов, исправность проводов и реле K7. Неисправность может заключаться и в сломанном подрулевом переключателе.
Звуковой сигнал запитан через реле К8. Его следует проверить в первую очередь. Для осуществления доступа к сигналу снимите пластиковую крышку, которая находится под радиаторной решеткой. Для проверки исправности сигнала, подайте на него +12 В (питающее напряжение от аккумулятора). Меняя лампы, не перепутайте их местами с дальним светом. Проверьте модуль управления. Если ваш автомобиль оборудован датчиком света, то лампы ближнего света запитаны через реле К1. Иначе управление происходит при участии вышеозначенного модуля управления светом. При отказе аварийной сигнализации в первую очередь проверьте реле K9 и соответствующие цепи питания.
Проверьте, работает ли печка на разных режимах. При полном отказе вентилятора, подайте на него питающее напряжение. В случае отказа работать на пониженной скорости причиной неисправности является сопротивление, которое установлено в подкапотном пространстве на улитке электродвигателя вентилятора. Лада Приора, оборудованные кондиционером, могут иметь перегоревший термопредохранитель, установленный в подкапотном блоке предохранителей, расположение которого – рядом с предохранителем вентилятора.
Типичной неисправностью, которая приводит к отказу датчиков, является плохой контакт разъема приборной панели или перегорание дорожек на ее печатной плате. При отказе всех стоп-сигналов, проверьте концевой выключатель, установленный возле тормозной педали. При частичном отказе проверьте лампы и контакты. При отказе дворников проверьте мотор-редуктор, подав на него +12 В, а также осмотрите подрулевой переключатель.
Проверьте модуль управления светом. При работающей подсветке приборной доски неисправность, скорее всего, связана с плохим контактом, обрывом цепи или перегоранием ламп. Элементы цепи, защищающие габариты, установлены там же, где находится предохранитель прикуривателя Приоры (F13). Прежде всего, попробуйте заменить батарейку в ключе. Если иммобилайзер заблокировал цепи бензонасоса и зажигание, то неисправность может заключаться в поломке блока управления электропакетом, который установлен над магнитолой.
Для доступа к дополнительному блоку предохранителей, снимите крышку, которая установлена на тоннеле, возле ног переднего пассажира. В тоннеле, там, где находится блок предохранителей, установлен и электронный блок управления силовым агрегатом Приоры. Снимать его можно только на обесточенном автомобиле. В монтажном блоке установлены следующие предохранители:
- Питание цепи реле блокировки стартера (F1 на 15 А).
- Питание блока управления двигателем (F2 на 7,5 А).
- Питание бензонасоса (F3 на 15 А).
При отсутствии звука работающего бензонасоса с включением зажигания, следует проверить реле K2. Далее проверьте исправность и работу иммобилайзера. Прозвоните проводку и проверьте наличие контактов в разъемах. Если все цепи и устройства работоспособны, то причиной является неисправность бензонасоса. Узнать, где находится предохранитель бензонасоса Приоры, можно, посмотрев кодировку на крышке монтажного блока.
Блок предохранителей автомобиля с кондиционером находится над блоком АБС. Силовые предохранители находятся на щите возле левой опоры в монтажном блоке. Для доступа к ним снимите защитную крышку, оттянув защелку:
- Предохранитель цепи ЭБУ (F1 на 30 А). Плавкий элемент перегорает при коротких замыканиях, неисправностях электронного блока управления двигателем и т.д.
- Бортовая цепь (F2, F3 на 30, 40 А соответственно).
- Цепь генератора (F4, F6 на 60 А).
- Электроусилитель рулевого управления (F5 на 50 А).
При наличии проблем в электрических цепях важен последовательный поиск неисправностей. Для этого производят поиск слабого звена методом исключения участков цепи и их элементов, начиная от неработающего устройства или узла. При этом важно руководствоваться схемой электрических цепей и предохранителей автомобиля Лада Приора и иметь под рукой мультиметр и контрольную лампу.
Загрузка...
