Можно ли заземлить ноль после счетчика

Можно ли заземлить ноль после счетчика

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные “ноль” и “земля”. PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

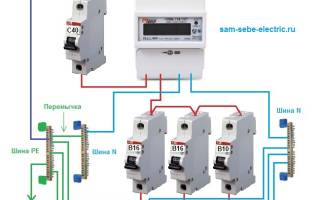

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.

Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Тема: Можно ли так сделать повторное заземление и установить УЗО и ОПН ?

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Можно ли так сделать повторное заземление и установить УЗО и ОПН ?

Доброго здоровья!
Может что не так спрашиваю, заранее сори!
После долгих поисков вот что надумал:

Ввод от изоляторов воздушки у меня заходит прямо на счетчик фаза и ноль (ноль это т.н. РЕН-проводник, как я понимаю) – это система заземления (или подключения) «TN-C». Правильно?
У меня есть заземление, самодельное (сопротивление не измерял), вбил в землю 3 арматуры , соединил их метал. шиной, проводом завел в дом и заземлил (не подводя к счетчику и автоматам) только новые розетки , которые идут на стиралку, микроволновку, кух. розетки, компьютер, котел и холодильник, прямо бросил провод(получается РЕ) под плинтусом, есть еще “старые” розетки без заземления.
Напряжение между нулем и землей меняется в пределах от 1,2 до 2,5 В.
Если я , заведу мою землю, НА изолятор ввода Ноля (т.е. РЕН-проводник) (получится перед счетчиком) , то тем самым делаю повторное заземление , разделяя РЕН и РЕ, и перевожу тем самым систему в «TN-C-S».

Далее , сейчас у меня после счетчика стоят только 6 автоматов по 16А на разные группы (с моим заземлением получается система ТТ), что я делаю:
– после счетчика ставлю – УЗО с током утечки 30мА и ЗУБР (защитное реле от перенапряжения) и подключаю к ним группы с силовыми розетками, а освещение и старые розетки как и были раньше, через автоматы к счетчику.
Вот такие вот соображения.
Посоветуйте может что не так, как лучше , на что обратить внимание

Спасибо, прочитал, но честно говоря не понял где у меня нарушения.
Если можно по проще т.с. “на пальцах” объясните .
Заранее благодарен!

На каждую группу перед автоматом свое УЗО?

Хорошо, сейчас попробую объяснить по пунктам.

1. Необходимо на вводе перевести систему заземления TN-C на TN-C-S.
1.7.57. Электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN.
1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.

2. Разделение PEN-проводника требуется выполнить в щите до вводного аппарата управления.
1.7.135. Когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

3.Это система заземления TT, а Вам требуется TN-C-S. Повторное заземление должно быть сделано на опоре и на вводе в электроустановку. Сопротивление заземляющего устройства электроустановки должно быть не более 10 Ом.
1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN-проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор, а также заземляющие устройства, предназначенные для грозовых перенапряжений (см. гл. 2.4).
Указанные повторные заземления выполняются, если более частые заземления по условиям защиты от грозовых перенапряжений не требуются.
1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.
При удельном сопротивлении земли ρ >100 Ом⋅м допускается увеличивать указанные нормы в 0,01ρ раз, но не более десятикратного.

4. В щите перед счетчиком должен быть установлен аппарат управления (вводной автоматический выключатель или рубильник). Запрещено заводить вводной кабель (провод) непосредственно в прибор учета.
7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

5. Проложите РЕ-проводник совместно с фазными проводниками, а не под плинтусом.
1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав
кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными
проводниками, должно быть не менее:
2,5 мм2 – при наличии механической защиты;
4 мм2 – при отсутствии механической защиты.
Сечение отдельно проложенных защитных алюминиевых проводников должно быть не
менее 16 мм2.

6. После прибора учета на розетки и силовое электрооборудование надо поставить УЗО, а лучше дифавтоматы.
7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.
7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.
Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.
При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

8. Если хотите установить противопожарное УЗО, то оно должно быть с током срабатывания от 100 мА до 300 мА.
7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

Думаю, что для начала хватит.

Забыл дописать ещё нескольно штрихов.

9. У Вас нет уравнивания потенциалов
7.1.87. На вводе в здание должна быть выполнена система уравнивания потенциалов путем объединения следующих проводящих частей:
♦ основной (магистральный) защитный проводник;
♦ основной (магистральный) заземляющий проводник или основной заземляющий зажим;
♦ стальные трубы коммуникаций зданий и между зданиями;
♦ металлические части строительных конструкций, молниезащиты, системы центрального отопления, вентиляции и кондиционирования. Такие проводящие части должны быть соединены между собой на вводе в здание.
Рекомендуется по ходу передачи электроэнергии повторно выполнять дополнительные системы уравнивания потенциалов.
7.1.88. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).
Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе. Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.
Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

10. На каждую групповую линию требуется проложить отдельный РЕ-проводник, а не запитывать одним проводом все групповые линии.
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.
